Как правильно установить и подключить насосную станцию водоснабжения

Установка и подключение насосной станции в частном доме

Затем станцию необходимо подключить к электрической сети для плавного пуска и проверить давление и автоматику. Первое время вода идет с воздухом — выходят воздушные пробки, которые образовались при заливке насосной станции.

Когда пойдет вода ровной струей без воздуха, система ваша вошла в рабочий режим, можно ее эксплуатировать. Станция не должна запускаться очень часто, иначе двигатель будет перегреваться. Норма запусков за один час до 20 раз (точная цифра должна указываться в техническом паспорте системы). Затем в процессе эксплуатации необходимо контролировать давление воздуха в гидроаккумуляторе (1,5 атмосферы).

Комментарии

 Вода в нашем доме один из главных критериев, по которому его можно назвать благоустроенным

Если помнить, что без воды человек может прожить меньше всего, меньше лишь без воздуха, то важность водоснабжения вашего дома приобретает первостепенный характер

 К сожалению, вода из наших колодцев уже не всегда применима к использованию в качестве питьевой, но потребность в мытье посуды, полов,  стирки белья, собственной помывки, а также  применения воды для других технических нужд вы все равно никуда не пропадет. Причем, потребление воды может оказаться настолько большим, что обеспечить ее подачу в ваш дом старым проверенным дедовским способом, с помощью коромысла и ведер будет очень тяжело и к тому же займет у вас массу времени.

Благо прогресс не стоит на месте.

Проверка автоматики

После запуска насосной станции нужно проверить, правильно ли работает автоматика. Если вы приобрели реле давления с заводскими настройками, то оно должно отключить насосное оборудование при достижении верхнего порога давления в системе, установленного на реле. После открывания крана и вытекания вод из гидробака реле давления должно снова запустить насос, когда показатель давления в системе понизится до установленного минимума. При необходимости заводские настройки можно изменить, настроив реле на нужное вам давление включения и выключения. Это делается так:

Отключаем насосное оборудование и сливаем воду из гидробака, открутив нижний кран в системе. Открываем крышку на реле давления при помощи отвертки или гаечного ключа.
Запускаем насосное оборудование, которое начнёт закачивать воду в гидробак.
Засекаем и записываем показания манометра в момент отключения насоса. Это будет верхнее давление.
Теперь открываем самый удалённый от насоса кран или тот кран, который находится на самой верхней отметке. По мере вытекания из него воды давление понизится, и насос снова запуститься. Нужно зафиксировать и записать показания манометра в момент запуска насоса. Это будет нижнее давление

Находим их разницу.
Во время тестирования необходимо обратить внимание на напор воды, текущей из самого дальнего или высшего крана в системе. Если он вас не устраивает, то давление нужно повысить

Чтобы это сделать правильно, насос нужно отключить и туже закрутить гайку на большой пружине в реле. Для уменьшения напора, наоборот, ослабляем эту гайку.
Теперь настроим разность давлений. Вы уже нашли её, отняв записанные показания манометра. Если это число равно 1,4 бар, то ничего настраивать не надо. Если найденное значение ниже, то это может привести к более частому запуску насоса и неравномерному напору, что вызовет преждевременный износ оборудования. Если значение выше, то режим работы станции будет более щадящим, но станет заметна разница между максимальным и минимальным напором. Для настройки этого параметра нужно подтянуть или ослабить гайку на малой пружине в реле. Для увеличения разности давлений гайку затягивают сильнее, а для уменьшения – ослабляют.
Когда вы отрегулировали давление, нужно снова проверить работу системы, повторив предыдущие действия. При необходимости регулировку можно повторить.

Если ваше реле давления вообще без настроек, то есть все пружины полностью ослаблены, то регулировку делают так:

1. Запускаем насос и нагнетаем давление в трубопроводе настолько, чтобы напор воды из самого дальнего или высшего в системе крана был удовлетворительным. Засекаем показания манометра и отключаем насос. Допустим, что прибор показал в этот момент давление равное 1,3 бар.
2. Отключаем питание станции и открываем крышку на реле давления. Начинаем подтягивать гайку на большой пружине. Когда раздастся щелчок замыкания контактов, вращение прекращаем.
3. Ставим на место крышку и включаем насос. Доводим давление в системе до 2,7 бар. Это значение мы получили, сложив наш показатель 1,3 бар с рекомендуемой разницей значений равной 1,4 бар.
4. Отключаем насос от сети, снимаем крышку и подтягиваем гайку на меньшей пружине. Когда контакты разомкнуться, вы услышите щелчок. В этот момент вращение нужно прекратить.
5. После наших настроек реле давления будет производить запуск насосного оборудования, когда давление в системе понизится до 1,3 бар, и отключать насос, когда давление повысится до 2,7 бар. Теперь все настройки выполнены. Крышку реле устанавливаем на место, а насосный агрегат подключаем к сети электропитания.

Выбор модели

Как выбрать насосную станцию для частного дома? Подобрать подходящую модель можно по характеристикам устройства, принципу установке, мощности, глубине забора.

Учитываются индивидуальные требования:

• Показатели производительности. Лучше обратиться с этим вопросом к специалисту. Учитывается некоторые важные факторы, влияющие на работу системы.
• Уровень забора жидкости. Берутся данные глубины и участок горизонтального трубопровода.
• Объем гидроаккумулятора. Влияет на бесперебойную подачу воды и увеличивает продолжительность эксплуатации агрегата. От объема зависит размер и стоимость установки.

Для небольших семей стоит выбирать модели с баком гидроаккумулятора 30-50 лИсточник skvagina.com.ua

• Напор. Должен обеспечивать комфортное водоснабжение каждой точки. Информация указывается в инструкции.
• Напряжение, мощность. Для правильного подключения. Влияет на выбор защитных устройств.
• Функциональность, тип. Модели отличаются возможностями. Используются разные материалы и принципы подключения элементов, устанавливаются дополнительные элементы.

Дополнительно учитывайте репутацию производителя, отзывы о продукции и качестве моделей. Это позволит выбрать лучшую модель, которая прослужит очень долго.

Лучше использовать автоматические и собранные производителем станции, где все детали подогнаны друг для другаИсточник img.moyo.ua

Монтаж погружного электронасоса для установки в скважину

Для установки погружного электронасоса в скважину выполняют работы в следующем порядке:

• Вкручивает в выходное отверстие агрегата пластиковую переходную муфту для подключения напорного трубопровода. При отсутствии встроенного обратного клапана устанавливают свой, монтируя его первым на выходе электронасоса, затем прикручивают фитинг для подсоединения труб ПНД.
• Приставляют к насосу трубу и фиксируют ее пластиковой манжетой, продевают в ушки корпуса трос и соединяют его концы на выходе при помощи двух специальных зажимов, свободный конец прикручивают к основному тросу изолентой.
• Соединяет вместе кабель питания, трос и напорный шланг с помощью изоленты или стяжек с шагом 1 метр., при этом следят, чтобы питающий шнур был закреплен без натяжения.
• Опускают электронасос в скважину на заранее установленную глубину. Для этого измеряют и обрезают напорную трубу нужной длины, вставляют ее в оголовок, к которому привязывают трос.
• После погружения можно сразу проверить работу электронасоса без подключения к трубопроводу, если подача жидкости соответствует паспортным данным, подключают всю водопроводную линию и затем контролируют и регулируют работу оборудования автоматическими приборами.

Рис. 8 Подготовка скважинного электронасоса к погружению

Для подключения скважинного насоса к системе водоснабжения используют приборы, которые автоматизируют его работу, препятствуют частому запуску и снижают нагрузку на линию. Их можно самостоятельно смонтировать в одном модуле, установить в жилом помещении или оставить в кессонной яме со скважинным оголовком.

Выбор станции

Для обеспечения водоснабжения частного дома вполне будет достаточно бытовой насосной станции. Главные задачи, возлагаемые на этот агрегат, – полив огорода, водоснабжение дома, обеспечение питьевой водой, а также нужды ГВС и системы отопления.  Прежде чем установить станцию своими руками, необходимо правильно выбрать оборудование.

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

При выборе агрегата для частного дома очень важно учитывать производительность модели. Она не должна превышать дебет гидротехнического сооружения и покрывать потребности семьи в воде

Чтобы определить, сколько воды нужно на всех проживающих в доме, достаточно знать, что норма на одного человека равна 250 л.

Не менее важно учитывать следующие показатели:

БК 1хБет выпустила приложение, теперь уже официально скачать 1xBet на Андроид можно перейдя по активной ссылке бесплатно и без каких либо регистраций.

• глубину подъёма воды;
• максимальный напор (при его подсчёте стоит учитывать не только высоту подъёма из источника, но и горизонтальные участки трубопровода);
• производительность;
• наличие автоматического управления;
• какой вид насоса используется (поверхностный или погружной);
• наличие и объём гидробака.

Естественный свет

Естественный свет в детской комнате является самым полезным. При выборе комнаты для обустройства детской спальни стоит отдать предпочтение самому светлому помещению в квартире, окна которого выходят на утреннее солнце. Если удается сделать детскую исключительно с северной стороны, обязательно необходимо правильно организовать искусственный свет.

Чтобы естественный свет в детской проявлялся лучше, стоит выполнить следующие действия:

• убрать с окна массивные и плотные шторы;
• использовать римские шторы или прозрачные классические занавески;
• стены окрасить в светлые тона желтого, зеленого и синего;
• сделать детскую на территории мансарды.

Приветствуется наличие окон на солнечной стороне

Преимущества применения насосной станции

Устройство автономного водоснабжения в своем доме обеспечивает независимость и комфорт.

Насосная станция дает следующие преимущества:

• Повышает эффективность системы водоснабжения.
• Повышает безопасность эксплуатации оборудования и трубопроводов.
• Обеспечивает некоторый (зависит от емкости гидробака) запас воды и ее подачу даже при отключении электроснабжения.
• Поддерживает постоянное давление и стабильность напора воды.
• Увеличивает долговечность подключенных к системе водоснабжения приборов и бытовой техники.
• Автоматический режим работы (своевременное включение и выключение насосного агрегата) снижает износ оборудования и затраты на электроэнергию.
• Возможность выбора места монтажа агрегата.
• Имеет компактные габаритные размеры и небольшой вес.
• Несложно монтировать.

В сельской местности, коттеджных и дачных поселках коммуникационные сети водоснабжения нередко грешат низким давлением и нестабильным напором.

В этом случае насосную станцию можно подключить к уже существующему магистральному водопроводу – это решит проблемы с падением давления и отсутствием напора в водопроводе.

Применение насосной станции в схеме автономного водоснабжения не только позволит существенно повысить уровень комфорта жилищных условий, но и существенно увеличить рабочий ресурс установленных в водопровод устройств

Подключение насосной станции (двухтрубная схема)

На начальном этапе собирается эжектор, представляющий собой отдельный узел, изготовленный из чугуна, с тремя выходами для подключения трубопровода.

1. Сначала монтируем на эжекторе (в его нижней части) фильтр-сетку, которая предохраняет насосное оборудование от выхода из строя при попадании мелких камней или песка из скважины или колодца.
2. В верхней части эжекторного узла монтируется раструб из пластика, к которому присоединяется сгон с сечением 3,2 см. Возможно, вам придется монтировать одновременно несколько сгонов для того, чтобы выйти на сечение водопроводной трубы.
3. На окончании сгона монтируем муфту, которая обеспечит переход на пластиковый трубопровод. Обычно такая муфта изготавливается из бронзы.

Схема подключения эжекторного узла

При соединении элементов обращайте особое внимание на герметичность соединений. Конечно, течь в колодце или в скважине не доставит вам эстетических неудобств, однако, забор воздуха в негерметичных соединениях может привести к нестабильности в работе системы и значительному снижению ее мощности

Резьбовые соединения уплотняются специальной пастой, фум-лентой, льняной обмоткой или резиновыми прокладками.

Обеспечение герметичности резьбовых соединений в водопроводе

При вводе труб водоснабжения в кессон или в другое место установки станции насосного оборудования, необходимо обеспечить их некоторый запас по длине. После вывода труб начинаем подключать станцию насосного оборудования к трубопроводам из скважины.

1. На обсадной трубе пробуренной скважины устанавливаем оголовок.
2. Выясняем глубину опускания труб в водную скважину. Для этого опускаем в пробуренную шахту любой твердый длинный предмет. Уровень размещения входного патрубка станции насосного оборудования должен отстоять от дна скважины примерно на метр, чтобы не засасывать песок, ил или камни со дна.
3. Присоединяем к эжекторному узлу трубы из полиэтилена. Длина трубы должна быть равна сумме расстояния от устья скважины до насоса и глубины скважины (минус один метр).
4. На оголовке скважины монтируем колено с поворотом на 90 градусов.
5. Просовываем сквозь прямое колено пластиковые трубы, ведущие к эжекторному узлу (после окончания монтажа пространство между внутренней частью колена и трубопроводами можно заполнить монтажной пеной). В прямом колене трубы могут быть как изогнуты, так и соединены переходниками с углом поворота в 90 градусов.
6. Опускаем эжекторное устройство на требуемую глубину. Выверить правильность глубины установки эжектора можно по отметке, которую мы ранее сделали на трубопроводе.
7. Фиксируем на вершине обсадной трубы самодельный оголовок, который у нас состоит из колена трубы, повернутого под углом 90 градусов. Закрепить «оголовок» на обсадной трубе скважины можно специализированным скотчем для сантехники с армированием.

Самодельный оголовок для скважины

Выводим водопроводные трубы до дома. Возможно вам придется обеспечивать повороты. Вход водопроводных труб через фундамент должен быть расположен ниже линии промерзания грунта. Выведенные трубы подключаются к водному патрубку насоса в составе станции. Соединение трубопроводов производится при помощи гаечного или разводного ключа.

Фиксация резьбовых сантехнических соединений

На верхней части насоса в составе  станции оборудования обычно имеется заливное отверстие. Оно необходимо для того, чтобы перистальтический насос не запускался «насухую». Заливка воды осуществляется только при первоначальном пуске или при пуске после длительного простоя.

Заливная горловина в станции насосного оборудования

Перед пуском станции насосного оборудования проверьте показатели рабочего давления в гидроаккумуляторе. Обычно оно составляет 1,2 — 1,5 атмосферы. Увеличить показатели рабочего давления можно обычным автомобильным насосом. Для подкачки на аккумуляторах давления в системах водоснабжения имеется специальный ниппель.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

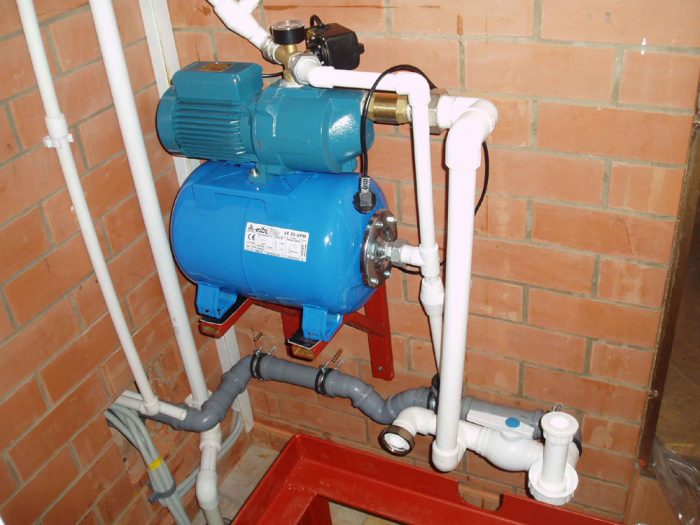

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Шаблоны для панно

Отзывы

См. также

Пуск насосной станции

Для того чтобы запустить насосную станцию в работу, необходимо ее и подающий трубопровод полностью заполнить водой. Для этого в корпусе есть специальное заливное отверстие. В него заливаем воду до тех пор, пока она не покажется. Пробку закручиваем на место, открываем кран на выходе к потребителям и запускаем станцию. Первое время вода идет с воздухом — выходят воздушные пробки, которые образовались при заливке насосной станции. Когда пойдет вода ровной струей без воздуха, система ваша вошла в рабочий режим, можно ее эксплуатировать.

Если вы залили воду, а станция все не запускается — вода не качается или идет рывками — надо разбираться. Есть несколько возможных причин:

• нет обратного клапана на всасывающем трубопроводе, опущенном в источник, или он не работает;
• где-то на трубе есть негерметичное соединение, через которое идет подсос воздуха;
• слишком велико сопротивление трубопровода — нужна труба большего диаметра или с более гладкими стенками (в случае с металлической трубой);
• зеркало воды слишком низко, не хватает мощности.

Чтобы исключить поломку самого оборудования, можно запустить его, опустив короткий подающий трубопровод в какую-то емкость (бак с водой). Если все работает, проверяйте магистраль, глубину всасывания и обратный клапан.

Фоторепортаж готовых плетеных ковриков

Какие насосные станции существуют

Все насосные станции снабжены расширительными емкостями или баками гидроаккумуляторами с мембраной, при помощи которых и создается нужное давление. Насосом, автоматические насосные станции, доводят значение давления в системе до определенной до 1.5-2 отмосфер.

Существуют насосные станции с гидроаккумулятором на 24, 50, 80, 100 литров, монтируемые вертикально или горизонтально.
При помощи автоматики, давление можно плавно регулировать.

Процесс регулировки давления в насосных станциях

К примеру, нами задается значение нижнего уровня давления 2 атм, если давление в системе упадет до этой отметки, насосная станция начнет работать. А если давление достигнет  к примеру 3,5 атм, то насос отключится.

• многоступенчатого поверхностного центробежного насоса;
• реле давления (манометрического выключателя);
  фитингов;
• обратного клапана;
• напорного бака или гидроаккумулятора;
• соединительного кабеля и штекера.

Кроме этого, вход подающей трубы оборудуется сетчатым фильтром с обратным клапаном, а перед самой насосной станцией ставится еще один специальный фильтр.

Задача сетчатого фильтра и обратного клапана – отсеять крупные частицы, чтобы они не попали в систему водоснабжения, и не дать возможности воде из трубы выйти назад, когда насос отключится.

Какую микросхему выбрать?

Если нет желания искать готовое устройство, можно сделать его самостоятельно. Причем произвести расчет под конкретные светодиоды. Микросхем для изготовления драйверов довольно много. Вам потребуется только умение читать электрические схемы и работать с паяльником. Для простейших устройств (мощностью до 3 Вт) можно использовать микросхему PT4115. Она дешевая, и достать очень просто. Характеристики элемента такие:

1. Регулирование яркости.
2. Напряжение питания – 6-30 В.
3. Выходной ток – 1,2 А.
4. Допустимая погрешность при стабилизации тока – не более 5%.
5. Защита от отключения нагрузки.
6. Выводы для диммирования.
7. КПД – 97%.

Обозначение выводов микросхемы:

1. SW – подключение выходного коммутатора.
2. GND – отрицательный вывод источников питания и сигнала.
3. DIM – регулятор яркости.
4. CSN – датчик входного тока.
5. VIN – положительный вывод, соединяемый с источником питания.

Виды применяемых насосов

Готовые насосные станции – это установки с поверхностным насосом, осуществляющим забор жидкости из скважины за счет разрежения. В конструкцию самого насоса может быть включен эжектор, или быть выносным – в этом случае его располагают в скважине.

Однако при сборке и монтаже насосной станции своими руками можно использовать также погружной или скважинный насос, особенно если он уже имеется в наличии.

Чаще всего используют готовые насосные станции, в которых все основные элементы уже собраны друг с другом и настроены. При установке достаточно подключить питающий кабель, водозаборный и напорный трубопроводы

Модели с внутренним эжектором

Установки с встроенным эжектором способны осуществлять подъем воды лишь с небольшой глубины – до 8 м. Но при этом обеспечивают мощный напор, превышающий 40 м.

Не боятся попадания воздуха, поэтому наполнять систему водой перед началом работы необязательно – станция сначала прокачает воздух, а затем начнет подавать воду.

Отличаются хорошей производительностью и надежностью. Недостатком является высокий уровень шума, в связи с чем в доме их монтируют только при наличии подсобных звукоизолированных помещений.

При монтаже станции с поверхностным эжекторным насосом необходимо учитывать не только глубину зеркала воды, но и горизонтальный участок подводящего трубопровода

Модели с внешним эжектором

Станции с выносным эжектором обустраивают при необходимости забора жидкости с большой глубины – 20…50 м. В этом случае эжектор опускается в скважину (колодец), как часть заборного узла. К нему подводят два шланга от установки – напорный и вакуумный (всасывающий).

По первому жидкость подается в эжектор и формирует область разрежения в камере всасывания, второй – поднимает вверх воду из скважины. Характеризуются такие агрегаты низким уровнем шума. Они не потребляют много электроэнергии, но и КПД у них достигает всего 30-40 %.

Использование внешнего эжектора позволяет создать в водоподающей трубе необходимый для транспортировки воды напор и существенно увеличить глубину ее забора

Погружной тип насосов

Системы с погружным (скважинным) насосом практически не производит шума, забор воды может осуществляться с любой глубины и при достаточном удалении скважины или колодца от здания. Не боится небольших протечек в трубопроводе и подсоса воздуха.

Однако погружные насосы достаточно дороги. Они требуют чистой воды – установка мощной фильтрационной системы решает проблему, но в этом случае потребуется регулярно ее чистить. Ремонт и обслуживание затруднены необходимостью подъема агрегата на поверхность.

Не подходят для источников с наличием примесей в воде более 2 г на 1 м3 – фильтры быстро забиваются и насос перестает функционировать (+)
