Кондуктор для сверления отверстий для шкантов

Преимущества и недостатки

По своему функциональному назначению кондуктор выступает как шаблон, по которому необходимо высверлить отверстие в требуемом материале с максимальной точностью к оригиналу. Такой шаблон очень облегчает работу мастера, когда нужно просверлить строго вертикальное, горизонтальное или наклонное отверстие.

Мастеру уже не нужно делать зарисовки, замеры, имея при себе такой инструмент. Сверло располагается строго под требуемым углом, который необходим в процессе работы и не сможет отклониться. Это повышает точность работы, которую видно на примере глубоких отверстий.

Для работы с мебелью кондуктор должен отвечать следующим требованиям:

• он должен помогать и ускорять процесс сборки мебели, не требовать использования сложного оборудования;
• позволять делать сразу несколько отверстий без необходимости нанесения ручных разметок;
• повышать работу со сверлом;

Материалы, из которых производятся кондукторы, имеют разные прочностные характеристики. В основном это пластик и стекло из органического сырья. Но самые прочные получаются из металлов, а именно стали. Поэтому при выборе следует обращать на такие характеристики:

• минимальные деформации при больших нагрузках;
• четкая ось направления сверла;
• отсутствие нагрева во время работы.

В мебельном производстве применяют более легкие кондукторы, которые просты в обращении. Могут использоваться заводские или самодельные варианты.

Следует заметить, что у настоящего мастера глаз наметан, поэтому зачастую все эти приспособления, чтобы сделать отверстие верным, ему не нужны.

Явным преимуществом таких средств является удобство в эксплуатации. С их помощью даже неопытный человек сможет выполнить всю работу на уровне квалифицированного рабочего. Здесь даже не нужно делать какие-то сложные расчеты и иметь колоссальный опыт. Его главное назначение это ускорять процесс работы во много раз.

Советы по выбору

Мебельный шаблон либо кондуктор делают не только из угольников и линеек, но и из многих других элементов, которые можно найти в арсенале каждого рачительного хозяина. Изделия, изготовленные самостоятельно, могут предусматривать узкую направленность. Например, кондуктор для создания мелких проемов для ручек, петель и прочих деталей. Такие приспособления подойдут для производства, где компоненты мебели штампуют небольшими партиями.

Советы по самостоятельной покраске мебели, выбор состава, этапы работы

Для глобальной промышленности рекомендовано приобретение профессионального кондуктора для изготовления мебели

Важно учесть, что такое оборудование стоит недешево. Однако с профессиональными разметочными шаблонами любой предмет обстановки будет сделан качественно

Если есть желание смастерить устройство самостоятельно, потребуются такие инструменты:

• дрель (лучше электрическая);
• набор слесаря;
• болгарка для работы по металлу;
• подходящий материал (арматурный прут либо прочее).

Для изготовления мебельного кондуктора необходимо предварительно подготовить точный чертеж с правильно подобранными размерами. Для составления эскиза можно скачать шаблоны с тематических ресурсов или взять образец у мастера, занимающегося ремонтными работами. Точность разметки стоит перепроверить несколько раз, иначе изделие окажется некачественным, соответственно, непригодным для работы. После изготовления чертежа выполняют следующие шаги:

1. С помощью болгарки или ножовки арматурный прут разрезают на части.
2. Проделывают отверстия на 0,8 см от края будущего инструмента.
3. Между разметками под сверло замеряют расстояние в 3,2 см. Радиус отверстия должен составлять 0,5 см.
4. Чтобы пользоваться устройством было удобно, можно добавить упор. Делают его из металлической пластины, согнутой под углом 90 градусов. Готовую деталь крепят на будущий кондуктор.
5. Все комплектующие конструкции крепко фиксируют струбциной и соединяют крепежными элементами.

Выбирая оборудование, в самом начале необходимо обратить внимание на его многофункциональность. Некоторые изделия не только помогут разметить мебельные элементы, но также позволят сделать присадку для каждого отверстия

В комплекте с шаблонами и кондукторами должны идти зажим, сменная втулка, линейка. Все эти устройства значительно упростят процесс сборки, изготовления предметов интерьера. Благодаря наличию подобных приспособлений отверстия получаются ровными.

Как выглядит мебельный шкант, его назначение и разновидности

Изготавливают оборудование из дерева или качественной нержавеющей стали, которая продлевает срок службы инструмента. Однако на рынке также представлены изделия из пластика, стекла, которые ни при каких условиях не стоит приобретать — долго они не прослужат. Придя в магазин, необходимо осмотреть товар, изучить его маркировку. Материал изготовления должен быть долговечным, износостойким. Лучше остановить выбор на нержавеющей стали. Немаловажный фактор — популярность бренда. Проверенные производители уделяют много внимания качеству продукции, чтобы не потерять авторитет перед клиентами.

Кондукторы и шаблоны дают возможность делать качественную разметку для отверстий, а затем сверлить их под необходимым углом. Широкий ассортимент приспособлений позволяет выбрать подходящий вариант для конкретного случая. В результате применения устройств можно изготовить мебель, которая прослужит в течение длительного периода.

Многофункциональность

Срок службы инструмента

Материал изготовления

Популярность бренда

Особенности самостоятельного производства

При проектировании кондуктора под конфирмат необходимо правильно рассчитать, какие функции он должен будет выполнять в последующем. Делать его нужно под наиболее часто используемые крепления в доме. Если такое приспособление требуется мебельщикам для постоянной работы, то лучше купить заводский образец, который отличается большой точностью работы. К тому же производители зачастую в комплекте прилагают дополнительные крепежи, упоры и шаблоны.

Цена подобного устройства для профессионального использования составляет от 400 до 1100 рублей. Зависит она от непосредственных возможностей определённого агрегата, количества проделываемых отверстий, их длине и прочее. Многие интересуются, как сделать мебельный кондуктор своими руками. Чертежи с размерами являются обязательными для начинающих мастеров, поскольку позволяют сделать конструкцию качественно с первой попытки. Подобные схемы можно найти в интернете.

В основном кондуктор имеет такие элементы:

• Основа изделия. Она непосредственно прикладывается к плоскости мебели, на которой и будут сверлиться отверстия.
• Направляющие втулки. Через них проходит сверло.
• Детали для зажима поверхности. Как правило, они находятся на торцевой части кондуктора.

Дальше нужно позаботиться о правильном направлении втулки. Её можно сделать из нержавеющей трубы. Длина втулки должна быть как минимум в два раза больше, чем отверстие, в котором она будет находиться на уголке. Втулка в отверстии должна сидеть с натягом. Самый простой и распространённый вариант — это посадка по принципу вала. Под уже известный диаметр втулки сверлится соответствующее отверстие в уголке, а после этого производится посадка. Рекомендуется использовать посадку с маленьким натягом.

Бывают случаи, когда кондуктор нужно сделать под сверление глубоких отверстий. Тогда втулка изготавливается с буртиком. Количество возможных отверстий, их длина и расстояние между ними выбирается под определённые потребности каждого мастера.

Для крепления приспособления могут быть использованы несколько вариантов:

• Упор с пружины. Кондуктор будет приживаться к обрабатываемому материалу с помощью пружинной силы. Для этих целей можно использовать любую плоскую пружину с необходимой силой.
• Крепление к дереву с помощью саморезов. С помощью такого метода кондуктор прижимается и удерживается на рабочей поверхности благодаря силе трения. Подобный метод крепления позволяет использовать образовавшиеся пометки для последующего центрирования детали. При работе с ДСП нужно с большой аккуратностью использовать такой метод.
• Струбцины с резиновыми прокладками. Опасен такой метод возможным смещением оси втулки. Происходит это, потому что вес кондуктора увеличивается, а втулки поддаются искривлению. Поэтому нужно сначала приложить кондуктор к поверхности, пометить будущее отверстие, а потом приступать к сверлению.

Wolfcraft — Универсальный набор для выполнения соединений

Данный кондуктор — один из различных вариантов, как самой фирмы Wolfcraft , так и многих других фирм, выпускающих различные кондуктора для сверления.

Данный кондуктор состоит из двух основных элементов: непосредственно кондуктора и вспомогательного зажима

Кондуктор и вспомогательный зажим

Кондуктор позволяет использовать основные типоразмеры шкантов на 6, 8 и 10 мм. Отверстия для сверления снабжены калеными втулками, предотвращающие их износ.

3 типоразмера под шканты

Этим кондуктором возможно выполнить три вида соединения мебельных деталей на шкант.

Соединение (сращивание) плитных деталей

Это соединение позволяет срастить две щитовые детали в одной плоскости.

Сращивание

Обе заготовки устанавливаются в кондуктор, как показано на фото ниже.

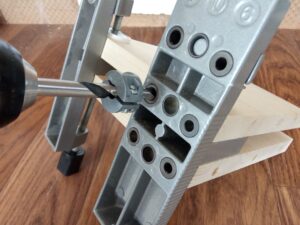

Сверло с ограничителем

Высверливаются отверстия заданных размеров. Затем, не снимая вспомогательного зажима, перемещают кондуктор в место засверливания следующей пары отверстий.

Перемещение кондуктора

Полученные отверстия расположены зеркально, поэтому расстояния от нижней кромки до отверстия верхней детали соответствует расстоянию от верхней кромки до отверстия нижней детали.

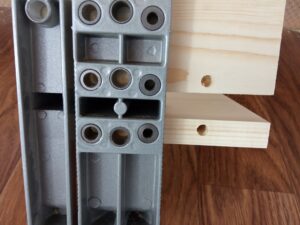

Готовые отверстия

Соединение смежных деталей

Присадка смежных деталей осуществляется в таком же порядке, только одна из заготовок позиционируется вертикально и отверстия в ней делаются глухими.

Второй способ присадки

Перемещение кондуктора производится также, без снятия второго зажима, чтобы отверстия не сместились друг относительно друга.

Вторая пара отверстий

Нужно иметь ввиду, что отверстия получаются также в зеркальном отображении друг относительно друга в кондукторе.

Готовые отверстия

Соединяем

Соединение деталей

Поперечное соединение на шкант

Третий вариант — для поперечных деталей (полок, перегородок и т.д). Полка с предварительно засверленными отверстиями и установленными шкантами укладывается на соединяемую деталь. При этом кромки деталей должны быть заподлицо друг с другом, и обе детали фиксируются струбцинами.

Верхняя деталь со шкантами

Кондуктор устанавливается на нижней детали. Шкант входит в соответствующий размеру паз

Устанавливаем кондуктор

Кромка кондуктора должна быть плотно прижата к кромке верхней детали.

Кондуктор установлен

После этого можно высверлить отверстие, которое также должно быть глухим.

После этого кондуктор перемещается ко второму шканту. Разметка осуществляется совмещение выступов по краям кондуктора (на фото указаны стрелками) и линий (я их не стал вычерчивать)

Второе положение кондуктора

После этого детали можно соединять.

Готовые отверстия

В зависимости от ширины деталей высверливается и необходимое количество отверстий.

Соединение деталей

Данное приспособление, как и большинство подобных кондукторов, не отличается высокой точностью (из-за неизбежных люфтов сверла во втулках), как, например, присадочные шкантовые фрезеры фирмы Mafell , но обеспечивают вполне приемлемое качество соединений в любительской столярке.

Самодельные кондукторы

Прежде всего, следует отметить, что простейшие модели кондукторов весьма недороги, поэтому изготавливать шаблон для шкантов своими руками не всегда целесообразно. К тому же нужно учитывать, что модели для конфирматов сделать наиболее легко. Варианты для шкантов отличаются более сложной конструкцией.

Для самостоятельного создания такого приспособления требуются чертежи, которые легко найти в открытых источниках. Там же встречаются инструкции в разном виде. В них описывается создание различных типов и вариантов шаблонов для шкантов: с одним и несколькими отверстиями, из разных материалов и т. д. Исходные материалы могут быть представлены подручным сырьем вроде деревянных брусков, фрагментов арматуры и пластин и т. д. Так, подойдет квадратная арматура 10х10 мм. Кроме того, понадобятся слесарные инструменты и такое оборудование, как дрель и болгарка. Для создания более сложных кондукторов требуется сварочный аппарат.

Самостоятельное создание шаблона для шкантов включает несколько стадий. На первой арматуру нарезают на фрагменты, длина которых определяется размерами изделия. Далее проделывают отверстия для сверления, для чего необходимо знать их параметры. Они имеют диаметр 5 мм и находятся в 8 мм от края кондуктора и 32 мм друг от друга. Для повышения удобства применения возможно оснащение упором. В виде него может выступать согнутая под прямым углом пластина, закрепляемая на изделии. Детали фиксируют с применением струбцины и скрепляют резьбовыми соединениями. Кроме того, иногда самодельные кондукторы оснащают поддонами для стружки в виде фрагментов пластиковых бутылок.

Зарплата кондуктора/контролера

Уровень доходов такого работника обычно не очень высок и сильно зависит от количества отработанных часов и дней. При регулярной занятости он может доходить до средней зарплаты по региону.

Карьерный рост

Эта профессия не предполагает существенного карьерного роста. Хотя кондуктор может получить профильное образование и углубиться в сферу организации пассажирских перевозок как профессионал.

Профессиональные знания

1. Правила безопасности в движущемся транспортном средстве.
2. Правила эвакуации из транспортного средства в случае аварии.
3. Правила оказания первой медицинской помощи.
4. Правила расчета с пассажирами, приобретающими проездные документы за наличные деньги или по безналичной оплате.
5. Правила использования специализированной техники (например, валидаторов).

Обои для рисования

Творческие проявления ребенка, оставленные на стенах, нередко вызывают у родителей ужас. Но пугает их не то, что там изображено, а безнадежно испорченное покрытие. К счастью, сегодня в продаже можно встретить специальные обои с не полностью закрашенным рисунком – эта возможность предоставляется юному художнику, помогая ему развивать креативные способности.

Также существуют обои-аппликации, позволяющие создать объемную мозаику, используя клей, кисточку и схему сборки. Как вариант можно использовать раскраски для стен, где остается только подобрать нужные цвета для любимых героев.

Если детские «художества» на стенах являются нежелательными, стоит приобрести большую доску, где ребенок может рисовать фломастерами или цветными мелками. Для этой же цели на стене можно закрепить прозрачную панель, изготовленную из пластика или стекла. Также альтернативой является самоклеящаяся пленка, из которой дети могут сделать все, что им захочется, после чего вырезать это и прикрепить к стене. В продаже можно найти и готовые наклейки.

Отделка детской комнаты – задача не из легких. От того, насколько правильно подобраны материалы, из которых изготовлены все детали интерьера, в том числе и обои, какое цветовое решение для них выбрано и что на них изображено, зависит настроение ребенка и даже его успехи. А находясь в гармоничном и красивом окружении, маленький член семьи сможет с ранних лет развивать чувство прекрасного.

Назначение

Данное приспособление требуется чтобы направить сверло с высокой точностью в заданное место, обеспечив при этом прямоту и точность его прохождения по всей глубине просверливания отверстия. Работая с ручной дрелью, довольно сложно выдерживать заданное направление. При необходимости выполнять ряд отверстий на определенном расстоянии друг от друга приходится делать разметку для каждого из них. В шаблоне для мебели имеются сквозные отверстия для вхождения сверла, места которых соответствуют чертежу изделия.

При отсутствии кондуктора приходится прибегать к более трудоемкому способу – накерниванию разметочных линий. Керн – это углубление на поверхности при ударе молотком по специальному конусу, называемому кернером. При установке кондуктора над заданной точкой начинать работать можно без накернивания. Сверло попадет в нужную точку точно и не отклоняется от заданного направления.

Кондуктор применяют на стадии сборки, крепежа фурнитуры и при иных технологических операциях. При необходимости выполнения нескольких рядов отверстий по шаблону кондуктор значительно экономит время. Практически незаменимым кондуктор бывает, когда отверстия планируются в закругленной форме. Конец сверла при нажатии соскакивает с обозначенного чертежом места. Кондуктор фиксируется на детали и точно выполняет работу.

Практически для любой мебели кроме деревянной используют металлические конструкции. Часто они представляют собой трубы, сквозь которые необходимо просверлить ряд отверстий

В этом случае при изготовлении кондуктора особое внимание следует уделить надежному креплению его на металлической трубе. Как правило, угол при сверлении должен составлять 90˚

Более редкий и трудный вариант – сверление «наискось». При этом следует делать регулировку длины фиксирующих элементов. Сверлить по касательной невозможно, просто держа дрель в руках. Работа с использованием кондуктора для мебели делает этот процесс несложным. Следует выставить высоту. При этом заготовку плотно прижимают к упору. Отверстия получаются точными и под требуемым углом.

Существенным достоинством применения проводника шаблона для мебельных изделий является то, что отверстия получаются соосными. При применении проводника отпадает необходимость делать расчет и размечать места для отверстий. Это понижает трудоемкость и уменьшает время работы.

Даже простое приспособление в виде планки с упором намного облегчает и ускоряет процесс изготовления однотипных отверстий

Кондуктор для сверления отверстий

Сверлильный кондуктор, как правило, представляет собой планку (пластину) с отверстиями и втулками (гильзами). Посредством кондуктора значительно проще, например, сверлить трубы.

Что касается производства мебели, то здесь они тоже применяются, хотя и относительно недавно.

С помощью такой оснастки производитель избавлен от следующих проблем:

• Разметка.
• Кернение (точечные углубления в материале под сверло).
• Сверловка с соблюдением перпендикулярности.

Последнее особенно сложно выполнимо, поскольку требует серьёзных навыков, обретаемых только с годами.

Некоторые операции, например, сверловка под шканты (короткие деревянные стержни, предназначенные для скрытой стыковки деталей), требует очень точной разметки, и не менее точной сверловки под углом 90°.

С таким приспособлением, как кондуктор, эти задачи решаются легко и просто.

Видео: Современная квартира в скандинавском стиле

Кондуктор для сверления отверстий своими руками

Как уже говорилось, в зависимости от сферы использования и конструкции, некоторые варианты можно сделать и самому, благодаря чему вы сэкономите существенную сумму.

Перед работой отыщите требуемый чертеж устройства и все изготавливайте строго по нему.

Необходимые для работы инструменты:

• сварочный аппарат;
• болгарка;
• дрель;
• слесарные принадлежности.

Чтобы своими руками сделать самый простой вариант кондуктора, выполняем такие действия:

• возьмите арматуру размером 10 на 10 мм с квадратным сечением;
• отрежьте кусок требуемой длины и зачистите его с помощью наждачной бумаги;
• сделайте разметку под шаблонные отверстия. При этом не допускается, чтобы центр приближался к краю более, чем на 8 мм, это почти половина толщины листа ДСП. Также согласно стандартам, между центрами должно соблюдаться расстояние в 32 мм;
• после выполнения разметки центров проделайте в них отверстия по 5 мм в диаметре;
• чтобы сделать упор, возьмите пластину из металла шириной в 2,5 мм и толщиной в 1 мм. Согните ее под углом в 90 градусов, а потом, вместе с куском подготовленной арматуре и крепления в струбцине, сделайте место под резьбу;
• нарежьте резьбу и две детали соедините в одну конструкцию. Приспособление готово.

Как видим, подобное устройство очень простое в плане самостоятельного изготовления, но оно значительно упростит работу, если вы занимаетесь изготовлением мебели. Если вы занимаетесь этим исключительно как любитель, то этого варианта будет достаточно. Если сделать самому у вас не получится, купите готовый вариант, возможно, самый простой и недорогой.

А вот профессиональное оборудование будет стоить намного дороже, целесообразность его приобретения имеется уже тогда, когда речь идет как минимум о малом серийном производстве. Зато с его помощью вы сможете просто и быстро соединять предметы мебели или ремонтировать ее.

Итак, вы узнали, что такое кондуктор для проделывания отверстий и как он помогает при производстве мебели. Данное устройство можно как приобрести в готовом виде, так и сделать самому.

Мебельный кондуктор своими руками: чертежи с размерами в помощь

Принцип этой оснастки:

1. Корпус углового типа. Накладывается на плоскости деталей, которые потом будут соединяться между собой.
2. Втулки направляющие. Через них будет входить сверло.
3. Зажимные устройства. Они фиксируют кондуктор и выполнены с торцевой части.

Проектирование собственного кондуктора должно основываться на том, чтобы с помощью этой оснастки можно было делать большую часть выполняемых работ, связанных с крепежами различных типов.

Важно! Коль нужен универсальный помощник — это касается профессиональных мебельщиков, то лучше будет приобрести промышленную оснастку, которая сделана более точно и качественно. Именно такое приспособление будет предпочтительным и быстро себя окупит, особенно, если ещё учесть и то, что к этому устройству зачастую прилагается немало различных шаблонов, упоров и других мелочей, которые также необходимы в работе

Обходятся они гораздо дешевле, чем при покупке в розницу.

И всё же это приспособление, по необходимости, можно сделать своими руками.

Такая оснастка, возможно, нужна не так уж и часто в том или ином производстве, а уж домашнему мастеру — тем более. Так что многим пользователям сделать её самому будет значительно выгоднее.

Если же проектирование таковой остаётся актуальным, то нужно подготовить материалы для изготовления самодельного кондуктора для сверления под конфирмат:

• Уголок. Свой выбор следует остановить на неравнополочном виде этого проката — его возможности более широки. Полку уголка надо выбирать наибольшей толщины, которая может доходить до 8 мм. Это вполне обосновано, поскольку тогда можно вставлять направляющие втулки, наружный диаметр которых достигает 6 мм. Исходя из этого, можно использовать свёрла от 3,5 до 4 мм. Если даже того диаметра и будет недостаточно, то материал рассверливают большим сверлом, не используя уже никаких других приспособлений.
• Направляющие втулки. Здесь будут предпочтительнее трубы из нержавеющей стали, которые подбираются, прежде всего, по внутреннему диаметру. Пример: труба 6×1,5 подходит для сверла не более 2,7 диаметром. Разъяснение: внутреннее отверстие её будет 3 мм, а небольшой зазор по всему внутреннему диаметру учитывается из-за термического расширения материала. Длина втулки — это глубина отверстия в уголке, умноженная на два и более. Посадка втулок либо переходная, либо с натягом, либо по системе вала. Последняя является наиболее целесообразной.

Вместо труб, конечно, можно использовать готовые втулки, применяемые в аппаратах по протяжке проволок — таковые имеются, например, в машиностроении. Такие детали (даже бывшие в употреблении), подойдут как нельзя кстати: они выполнены из легированных сталей и имеют практически неограниченный ресурс работы.

Выбор способа крепления

Варианты:

• Фиксация при помощи саморезов. Они вкручиваются в деталь, что не допускает смещения приспособления из-за силы трения. Это удобно тем, что эти отметки понадобятся для последующего сверления других отверстий.
• Упор пружинный. Он будет надёжно фиксировать кондуктор на детали. Для такого упора подойдёт плоская пружина с соответствующей силой прижима.
• Струбцины внешние. Под них необходимо подкладывать резиновые прокладки. В качестве материала идеально подойдёт рифлёная резина. Это, конечно, немного увеличивает вес оснастки, а эластичность подкладок может негативно повлиять на перпендикулярность втулок. Чтобы этого не произошло, сверло заводят во втулку с целью разметки отверстия, а уж потом зажимаются струбцины.

Как сделать кондуктор своими руками

Так как разновидностей кондукторов много, поэтому будем рассматривать оригинальную конструкцию и аналог соответственно. И так начнем.

Кондуктор для перпендикулярного сверления

Его главное назначение получение отверстий в толстых заготовках, под углом 90. По сути — это набор втулок объединенных в одном корпусе. Обычно это накладные кондуктора, которые широко применяются при сборке мебели.

Стоит приложить устройство к поверхности и можно приступать сразу к сверлению, без кернения. Есть один минус, приспособление следует крепко держать, а особенно в начале работы. Потому что от вибрации, приспособление может сместиться.

Данного типа кондукторы, можно сделать своими руками.

1. В качестве основы можно использовать деревянный брусок, кусок текстолита, арматуру с квадратным сечением 10х10 мм.
2. Поверхность хорошо обрабатываем, зачищаем и приступаем к разметке.
3. Следует учесть то, что центр отверстий должен располагаться в 8 мм. от края заготовки. Это связанно с тем что 8 мм. это половина толщины листа ДСП.
4. Согласно стандартам между центрами отверстий должно быть ровно 32 мм.
5. После этого в этих центрах делаем отверстия диаметром 5 мм.

Самодельный кондуктор можно использовать, но для более удобного применения следует сконструировать упор, для этого используют металл шириной 23-25 мм. и толщиной 1 мм., после чего лист сгибают под углом 90 и крепят к кондуктору. Также в основание кондуктора, можно вставлять втулки разных диаметров.

Кондуктор для труб и цилиндрических заготовок

Все знают, что сделать отверстие в покатой поверхности проблематично, конец сверла постоянно соскакивает. Данный вид кондукторов, фиксируется в заданном положении и позволяет работать с высокой точностью.

Такой вид кондукторов, можно сделать быстро и самостоятельно.

1. Для этого нам понадобится брусок из твердых пород дерева, распущенный по диагонали. И кусок фанеры крепим к краю бруска с помощью саморезов.
2. Потом делаем отверстия нужного диаметра в деревянном бруске.

Вот и все кондуктор готов к работе. Для того чтобы отверстия меньше разбивались, их можно усилить металлическими гильзами, которые выполняются из круглых труб разного диаметра.

Кондуктор для сверления отверстий под углом

Данный вид сверления мало где применяется.

Подойдет, когда удержать дрель или шуроповерт под нужным углом практически невозможно.

Здесь следует отметить, что в изделиях из металла такой вид отверстий делается только фрезой. А что касается деревянных изделий, то существуют готовые решения в виде комплектов.

Применять данные кондукторы вы просто,  прижимаем заготовку плотно к основанию, выставляем заданную высоту и в итоге получаем ровные и красивые косые отверстия под углом. Да если нам нужно не сквозное отверстие, то незабываем на само сверло надеть кольцо-упор.

Своими силами данный вид устройства изготовить сложно и проблематично. Есть достаточно простые способы и варианты, но они не отличаются точностью. Так, например, на подготовленную наклонную поверхность кладется дрель и сверлится под полученным углом наша заготовка, как мы понимаем точность очень сильно страдает.

Кондуктор для сверления отверстий под шканты

Их основное предназначение соблюсти соосьность отверстий, в последующем в которые будут установлены шканты. То есть когда вы прикладываете, кондуктор к обеим сторонам изделия, вы получаете идеальный стык.

Как вы понимаете, данный вид кондукторов можно сделать самостоятельно. Если у вас поток заготовок с одинаковой геометрии, вам удобно будет использовать накладной шаблон. В качестве шаблона желательно использовать оргалит или другой прозрачный материал (пластик).

Наносим разметку и высверливаем отверстия. Желательно в отверстия забить трубки из латуни или меди, чтобы сверло не разбивало калибровочное отверстие.

Универсальное приспособление

Когда вы используете заготовки различных форм и размеров, то вам потребуется универсальное приспособление. Самое интересное, что данное приспособление можно сделать из подручных материалов.

1. Для этого нам понадобится фанера, толщиной около 15 мм.
2. Делаем три одинаковые заготовки.
3. По краям делаем отверстия, в которые устанавливают шканты в качестве ножек.
4. Делаем одно отверстие посередине, которое армируем металлической трубкой.
5. Делаем три металлических планки с симметрично расположенными отверстиями, они будут выполнять функцию плеча. Эти плечи отвечают за линейность отверстий будущего кондуктора.
6. В заготовках из фанеры делаем пропилы и устанавливаем металлические плечи, все закрепляем. Наш универсальный самоцентрирующийся кондуктор готов.

Разновидности

Современные кондукторы и шаблоны могут существенно отличаться друг от друга. И речь идет не только о том, что одни из них металлические, а другие деревянные или пластиковые. Имеются в виду также конструктивные особенности и функциональность изделий. С учетом подобных параметров выделяют следующие варианты:

• накладные шаблоны;
• поворотные кондукторы;
• опрокидываемые приспособления;
• универсальные модели.

Помимо всего прочего, в современном мебельном производстве широко применяются и узкоспециализированные устройства. Речь идет о шкантовых шаблонах и моделях, предназначенных для разметки и сверления отверстий, к примеру, под евровинт и конфирматы или же для установки нестандартных ручек, а также эксцентриковых стяжек.

Накладные

Следует заметить, что данную разновидность многофункционального столярного инструмента многие специалисты считают оптимальным вариантом при сверлении гладких поверхностей. В процессе эксплуатации шаблон прикладывают к деталям для сверления отверстий. При этом его следует крепко удерживать.

Поворотные

В данных устройствах предусмотрена поверхность, которую можно перемещать вверх и вниз. Этот точный инструмент позволяет с максимальной точностью сверлить отверстия в конструктивных элементах, ось которых располагается под углом. Чаще всего такие кондукторы становятся незаменимыми при работе с деталями, имеющими сложную конфигурацию.

Универсальные

Девайсы, относящиеся к данной категории, включая торцевые модели, являются настраиваемыми. Исходя из названия типа, можно сделать вывод о широте сферы их применения. Они одинаково успешно применяются для создания изделий как в небольших мастерских, так и производственных цехах.

Опрокидываемые

Шаблоны и кондукторы, относящиеся к категории опрокидываемых, имеют ряд конструктивных особенностей, определяющий сферу их применения. Как правило, такие приспособления используются в ситуациях, когда требуется выполнить операции с деталями, расположенными в нескольких плоскостях.

Какой кондуктор купить для сверления

Перед покупкой приспособления для сверления советуем определить сферу его будущего использования — она влияет на тип конструкции модели. Кондукторы могут применяться при сверлении труб, работе с плиткой, мебелью и т.д.

Оптимальным решением для дома станет универсальный шаблон.

Комфорт при выполнении задач зависит от особенностей эксплуатации:

• Накладные кондукторы удобны на горизонтальных поверхностях;
• Поворотные применяются при обработке цилиндрических деталей;
• Скользящие модели не нуждаются в фиксаторе и рекомендованы для использования в интенсивном режиме.

Для удержания кондуктора могут использоваться различные крепления. К основным из них относятся пружинные упоры, внешние струбцины с прокладками, саморезы. Модели с присосками не повреждают заготовку, но надежно фиксируются лишь на гладких поверхностях.

Важно учесть материал изготовления. Бюджетные модели выполняются из пластика — они не предназначены для регулярной эксплуатации, так как быстро изнашиваются и стачиваются

Для постоянных работ лучше купить кондуктор со стальными гильзами и ударопрочным корпусом.
