Характеристики и разновидности коронок по металлу

Маркировка кольцевых сверл

Каждое изделие имеет маркировку, которая указывается на упаковке или конструкции устройства. По указываемой производителем маркировке можно узнать следующую информацию об изделии:

1. Производитель товара. Брендовые фирмы в обязательном порядке указывают свои названия на основании устройств
2. Материал устройства. По материалу можно определить, для чего предназначается устройство: дерево, бетон или металл
3. Геометрические параметры. Цифровое обозначение говорит о том, какие отверстия можно сверлить насадками

Это интересно! Одними из самых популярных и качественных коронок для сверления металла выпускаются шведской фирмой “Karnash”. Хорошо также отзываются специалисты о устройствах таких марок, как “Strong” и “Практика”.

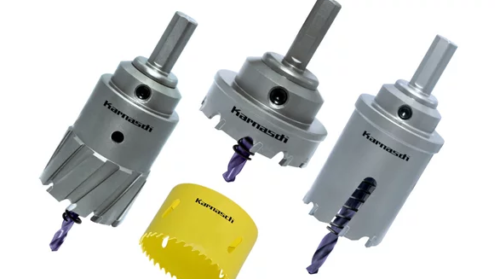

Кольцевые фрезы марки Karnash набор

Кольцевые фрезы марки Karnash выпускаются в разных сериях или линиях. Каждая серия предназначается для определенных типов металлов:

• Gold Line. Для изготовления используется быстрорежущая сталь с износостойким покрытием. Применяются для металлических материалов толщиной не более 2 см
• Hard Line. Режущие зубья изготовлены из карбидных пластин. Применяются для металлических материалов толщиной от 2 см
• Real Line. Для изготовления применяются твердосплавные пластины с многоступенчатой заточкой зубьев. С их помощью можно производить сверление ж/д рельсов
• Blue Line. Позволяют сверлить закаленные ж/д рельсы, чугунные изделия, а также алюминий и нержавеющие виды стали

Коронка по металлу: советы для правильного использования

Центровочное сверло должно обязательно находиться в комплекте с коронками

1. Нужно сделать правильный выбор, для этого стоит внимательно
   прочитать маркировочную информацию. На упаковке обязательно должны быть указаны
   размерные показатели, страна-производитель (что в определенной степени говорит
   о качестве товара), материал изготовления, особенности аксессуаров и
   приспособлений. Если маркировка не дает полной информации о кольцевой фрезе,
   есть основания усомниться в качестве инструмента.
2. В ходе использования не следует пренебрегать
   рекомендациями изготовителей. Применение коронки не по назначению приведет к
   повреждению инструмента.
3. Если в комплекте отсутствует центровочное сверло,
   приобретать его нужно с учетом определенных требований. Например, сверло
   насадки для дрели должно иметь крестовую заточку, иначе мгновенное и точное
   центрирование выполнить не получится.
4. О необходимости регулирования числа
   оборотов в статье говорилось не раз. Следует подчеркнуть, что это условие
   является едва ли не самым главным для увеличения ресурса коронок по металлу.

При правильном подборе и использовании коронок отверстие в металле можно выполнить за считаные секунды. Инструмент применим для различных бытовых и производственных целей. Соблюдение технических требований может продлить срок службы на длительное время. И наоборот, одно необдуманное использование способно спровоцировать дефекты, которые сделают коронку непригодной для применения.

Виды коронок по металлу

Корончатое сверло применяется для сверления как небольших отверстий с диаметром от 12 миллиметров, так и отверстий со значением диаметра 200 миллиметров и более. Существует много различных классификаций сверл в зависимости от определяющего параметра.

По типу инструмента или станка, для установки на который предназначено сверло, их делят на следующие категории:

• Коронки для установки на дрели – имеют цилиндрический или шестигранный хвостовик, предназначены для обработки листового или толстостенного металла, обычно ограничиваются диаметром до 50-65 миллиметров.
• Сверла для работы на магнитных сверлильных станках, имеют соответствующий тип хвостовика, отличаются повышенными показателями прочности.
• Коронки для установки на обычные сверлильные станки имеют стандартную конструкцию и различаются по типу хвостовиков.

В зависимости от конструкции и материала изготовления коронки для сверления металла разделяют на такие виды:

Инструмент, изготовленный из быстрорежущей инструментальной стали, не имеет дополнительных наплавок на рабочей части либо упрочняющего покрытия, режущие свойства достигаются за счет прочностных характеристик металла и определенной заточки зубьев

Такие коронки поддаются повторному затачиванию, но важно сохранить первоначальный угол профиля зуба.
Коронки, изготовленные из сталей с невысокими прочностными характеристиками, но имеющие на режущей кромке твердосплавные наплавки. Их минусом является нецелесообразность повторной заточки зуба

Сверла больших диаметров будут дешевле, чем из быстрорежущей стали аналогичного диаметра.

Характеристика корончатых насадок

Корончатые сверла имеют вид насадки большого диаметра, которые используются для просверливания отверстий в металле. Внешне изделие напоминает отрезок трубы, с одной стороны которой имеется хвостовик для соединения с патроном дрели, а с другой сверло. Насадка оснащена зубьями, посредством которых формируется отверстие соответствующего диаметра в металле.

Основными конструктивными элементами коронок по металлу для дрелей являются следующие устройства:

1. Металлическое основание в виде отрезка трубы, которое с рабочей части имеет определенное количество зубьев
2. По центру из металлического основания расположено сверло, которое называется центрирующим. Его предназначение в том, чтобы коронка в процессе сверления не смещалась в сторону. При сверлении отверстия в металле именно центрирующее сверло первым проделывает отверстие
3. Хвостовая часть, посредством которой происходит установка насадки в патрон дрели

В зависимости от вида кольцевой фрезы, они бывают разборными и неразборными. Разборные устройства позволяют производить замену насадок разных диаметров. Замена коронок выполняется путем выкручивания болтового соединения на насадке. Для изготовления изделий применяются исключительно твердосплавные виды стали. Из аналогичных материалов изготавливается центрирующее сверло. Зубья коронок делаются из победита или с алмазным напылением.

Конструкция коронки по металлу биметаллической

Это интересно! Максимальный диаметр коронок, которые выпускаются производством для дрелей, составляет 21 см. Для сверления отверстий такого диаметра требуются соответствующей мощности дрели.

Коронка по металлу: советы для правильного использования

Центровочное сверло должно обязательно находиться в комплекте с коронками

1. Нужно сделать правильный выбор, для этого стоит внимательно прочитать маркировочную информацию. На упаковке обязательно должны быть указаны размерные показатели, страна-производитель (что в определенной степени говорит о качестве товара), материал изготовления, особенности аксессуаров и приспособлений. Если маркировка не дает полной информации о кольцевой фрезе, есть основания усомниться в качестве инструмента.
2. В ходе использования не следует пренебрегать рекомендациями изготовителей. Применение коронки не по назначению приведет к повреждению инструмента.
3. Если в комплекте отсутствует центровочное сверло, приобретать его нужно с учетом определенных требований. Например, сверло насадки для дрели должно иметь крестовую заточку, иначе мгновенное и точное центрирование выполнить не получится.
4. О необходимости регулирования числа оборотов в статье говорилось не раз. Следует подчеркнуть, что это условие является едва ли не самым главным для увеличения ресурса коронок по металлу.

При правильном подборе и использовании коронок отверстие в металле можно выполнить за считаные секунды. Инструмент применим для различных бытовых и производственных целей. Соблюдение технических требований может продлить срок службы на длительное время. И наоборот, одно необдуманное использование способно спровоцировать дефекты, которые сделают коронку непригодной для применения.

Для чего применяются

Корончатые сверла широко используются для получения сквозных отверстий в листовых металлах, древесине, пластиках, гипсокартоне, фанере, ДСП. Простая технология сверления больших диаметров, при минимально возможном приложении силы, сделало эти сверла незаменимым инструментом не только для вышеперечисленных материалов, но и других видов работ. Буры специального назначения применяют для:

• получения отверстий правильной формы в бетонных и каменных строительных конструкциях;
• сверления керамической плитки, природного камня, листового стекла и других хрупких материалов;
• горизонтального бурения при прокладке инженерных коммуникаций;
• изготовления плоских кругов и цилиндрических заготовок без токарной обработки.

Для этого в отдельных случаях конструкция сверла (бура) предусматривает удлинение его рабочей части путем добавления соответствующих вставок.

Для работы с бетоном используются только корончатые сверла с алмазным напылением или напайками. Здесь существует 2 группы:

С1 – коронка выдерживает нагрузки при работе до 5 МПа.

С2 – коронка выдерживает нагрузки при работе до 2.5 МПа.

Исходя из имеющегося у вас оборудования стоит и выбирать саму группу коронки.

Виды коронок по металлу

Разновидности:

1. Оснастка, применяющаяся для работы с магнитными дрелями. Считаются самыми прочными, эффективными, надежными, долговечными и износоустойчивыми.
2. Кольцевые фрезы из твердых сплавов металлов. Они имеют твердосплавные зубья, с помощью которых можно сверлить различные материалы.
3. Оснастка из быстрорежущей стали. На нее не наносятся какие-либо покрытия. Оснастка долговечна благодаря присутствию кобальта в составе.

Также нужно уделить внимание хвостовикам. Виды:

1. UNIVERSAL. Универсальные хвостовики, которые подходят для закрепления в патронах разного типа.
2. WELDON. Короткие цилиндры диаметром 19 или 32 мм. На таком виде хвостовиков присутствует по три лыски.
3. QUICK-IN. Узкоспециализированный вид хвостовиков, который подходит только для электроинструмента от производителя FEIN.

Если хвостовик не подходит к имеющемуся патрону, в строительном магазине можно купить переходник.

Виды насадок зависимо от покрытия:

1. Керамическое из нитрида титана. Прочность насадок с подобным напылением увеличена в 3 раза. Такие фрезы нельзя затачивать.
2. Алмазное. С его помощью можно сверлить разные виды металлов.
3. Карбонитрид титана. Прочное покрытие с высокой износоустойчивостью.
4. Титано-алюминиевый нитрид. При нанесении подобного покрытия долговечность изделия увеличивается в 5 раз.

Коронка в патроне дрели (Фото: Instagram / zimbabva666)

Полки в ванной из гипсокартона: что учесть для создании долговечных конструкций

Финансовая выгода и расширение возможностей: наборы коронок по металлу

Если встал вопрос выбора коронки для выполнения отверстий в металле, значит, многое в доме делается своими руками. На чем же следует остановиться: приобрести насадку для конкретной единичной цели или же купить набор, заглядывая в будущее и предупреждая необходимости? При нехарактерном единичном случае стоит остановиться на отдельном изделии

Причем нелишним будет взвесить и рассчитать, на какое качество стоит обратить внимание

Даже для непрофессионала, стремящегося иметь определенный арсенал домашних инструментов, лучше предпочесть набор коронок по металлу для дрели. Преимущества приобретения данного комплекта:

• возможность выполнить отверстия разного диаметра, меняя лишь кольцевую режущую часть;
• отсутствие необходимости тратить время на поиск фрез различного диаметра;
• экономия средств: набор коронок стоит значительно дешевле, чем приобретенные отдельно насадки;
• жесткие пластиковые кейсы, в которые уложены элементы наборов, обеспечивают удобное и надежное хранение инструмента.

Набор коронок стоит значительно дешевле, чем приобретенные отдельно насадки

Если попытаться оценить финансовую выгоду от приобретения набора, то расчет будет примерно следующим: цена коронки по металлу 40 мм «Энкор» – 270 рублей, набор из 5 подобных фрез данного производителя имеет стоимость 760 рублей. Цена одной насадки (усредненно) практически в два раза меньше.

Комплекты коронок по металлу могут состоять из 5, 8, 10, 12, 13 единиц.

Преимущества и недостатки данных сверл

По сравнению с классическими насадками на электродрели для сверления металла, эти коронки характеризуются следующими преимущества:

1. Для изготовления отверстий не нужно выбирать электроинструмент с мощным приводом.
2. Внутренние стороны отверстия получаются шероховатыми, что нехарактерно для других видов оснастки.
3. Подходят для закрепления в дрелях, фрезерных, токарных станках.
4. Высокая производительность процесса сверления.
5. Снимается значительное количество материала.
6. Высокая точность выполнения работ если используется центровочная оснастка.
7. Минимум шума во время проведения работ.
8. Большое количество режущих кромок увеличивает производительность кольцевой насадки.
9. На сверление отверстий большого диаметра уходит гораздо меньше времени, усилий чем у других насадок.

К слабым сторонам можно отнести более высокую стоимость, невозможность делать глухие отверстия. Коронки без алмазного напыления быстро тупятся.

Как правильно сверлить алмазными коронками

Расскажем, как правильно сверлить алмазными коронками сегментного и матричного типов отверстия в различных материалах. Перед этим приведем четыре основные особенности, касающиеся обработки любых конструкций и изделий.

1. Алмазные коронки не имеют центрирующих элементов. Поэтому сверление отверстий чаще всего требует использования шаблонов. Для их изготовления обычно берут толстую фанеру как самый доступный материал. Перед сверлением шаблоны прикладывают к обрабатываемым конструкциям и надежно фиксируют. Это нужно для предупреждения перемещений и соскальзываний.

2. Обрабатываемые конструкции и изделия также необходимо надежно зафиксировать. Смещения и трение коронки о края отверстий приводят к преждевременному износу режущих инструментов и перегреву оборудования. Кроме этого ухудшается качество сверления.

3. Матрицы и сегменты на основе олова или бронзы переносят перегрев гораздо хуже твердых аналогов. При сверлении мягкими коронками используйте низкооборотные режимы.

4. Желательно зафиксировать инструмент. Для этого есть специальные приспособления.

Фотография №5: сверление стены алмазной коронкой с фиксацией бура в горизонтальном положении

Сверление отверстий в бетоне алмазной коронкой

При сверлении отверстий в бетоне алмазной коронкой соблюдайте следующие правила.

1. Перед сверлением обязательно удостоверьтесь в надежности фиксации инструмента, конструкции и шаблона.

2. При начале бурения железобетона алмазной коронкой наращивайте обороты плавно.

3. При сверлении не надавливайте на конструкцию слишком сильно. Это приводит не только к ускорению износа, но и к перегреву коронки. Результат — поломка режущего инструмента.

4. Для бурения бетонных стен алмазными коронками лучше всего подходит технология мокрого сверления.

Фотография №6: сверление бетона алмазной коронкой в домашних условиях

Сверление отверстий алмазной коронкой в кафельной плитке

При бурении отверстий алмазной коронкой в кафеле учитывайте следующие правила, особенности и рекомендации.

1. Не допускайте перегрева плитки. Для предупреждения появления трещин поливайте обрабатываемую поверхность водой.

2. Слишком сильное надавливание приведет к поломке плитки.

3. Желательно располагать отверстия в центрах изделий. Сверление возле краев приводит к откалыванию кусков кафеля.

4. Не используйте режим реверса.

5. Для фиксации плиток подойдут струбцины. Если нужно пробурить алмазной коронкой отверстие в отделанной кафелем стене, используйте шаблон.

Фотография №7: сверление кафеля алмазной коронкой

Особенности сверления отверстий алмазной коронкой в керамограните

1. Сверление керамогранита в обязательном порядке требует подачи охлаждающей жидкости.

2. Инструмент должен располагаться строго перпендикулярно или горизонтально к обрабатываемой поверхности.

3. Керамогранит необходимо сверлить в безударном режиме на низких оборотах. Отверстия с диаметрами до 30 см сверлятся на 600–800 оборотах; больше — 300–400.

Также соблюдайте все правила, касающиеся работы с кафелем.

Фотография №8: сверление керамогранита алмазной коронкой

Сверление отверстий в металле алмазной коронкой. Стоит ли?

Чисто технически сверление отверстий в металле алмазной коронкой возможно, но специалисты категорически не рекомендуют этого делать. Дорогостоящий инструмент практически моментально выйдет из строя. Алмазные коронки и круги не предназначены для обработки металлоконструкций.

Виды твердосплавных коронок для дрелей

Производители выпускают кольцевые фрезы в больших масштабах. Исходя из этого, следует разделить их на такие варианты разновидностей:

1. Изделия, применяемые для работы в магнитных дрелях. Это самые прочные корончатые сверла, характеризующиеся высокой надежностью и эффективностью
2. Материалы из быстрорежущих видов стали. Такие насадки не покрываются дополнительными слоями из победита или алмазного напыления. Высокая стойкость к разрушению обусловлена добавлением в состав стали кобальта в количестве от 5% до 8%
3. Твердосплавные кольцевые фрезы, которые характеризуются наличием зубьев из металла твердого сплава

В зависимости от инструмента, на котором планируется применять корончатые сверла, изделия имеют отличительные виды хвостовиков.

Это интересно! Коронки в своей конструкции имеют небольшие отверстия по всему периметру. Эти отверстия предназначаются, чтобы чаша в процессе функционирования охлаждалось воздухом.

Сверление отверстия в металле коронкой

Коронки под дрели продаются как в единичном экземпляре соответствующего диаметра, так и в наборе разных размеров. Стоимость изделий хорошего качества в наборе составляет от 4 тысяч рублей.

Маркировка кольцевых фрез (корончатых сверл)

На современном рынке металлорежущего инструмента представлены различные по качеству корончатые сверла по металлу. Инструмент от дешевых китайских производителей может выпускаться без маркировки, при помощи которой можно определить материал их изготовления и технические характеристики. Более ответственные производители обычно наносят маркировку на хвостовик инструмента или хотя бы на его упаковку.

В маркировке обязательно должно присутствовать обозначения материала изготовления. Сверло коронка отечественного изготовления обычно имеет в обозначении марку быстрорежущей стали. Хорошими вариантами являются такие стали как Р6М5 и близкие ей по составу и свойствам марки.

В инструменте зарубежного производства в маркировке должна присутствовать аббревиатура HSS, которая говорит о том, что применяемая сталь является инструментальной быстрорежущей. После букв HSS идет обычно указание конкретной марки по стандарту региона изготовления. Обозначение TCT значит, что инструмент имеет режущую часть, выполненную из наваренных на тело твердосплавных зубьев.

В обозначении корончатого сверла по металлу также обязательно должна быть нанесена информация о его диаметре и рабочей длине. Значение диаметра обычно колеблется от 12 до 100 миллиметров. Более сложные сверла, предназначенные для работы на специальных металлорежущих станках, могут иметь диаметр до 200 и более миллиметров. Стандартная длина коронки идет в пределах от 30 до 55 миллиметров, для специализированного инструмента – 75, 110 миллиметров, иногда более.

На упаковке качественных коронок для сверления наносится дополнительная информация для облегчения понимания их свойств и назначения. Часто производитель указывает, какие материалы и какой толщины способен обработать данный инструмент. Зачастую эта информация дополняется пояснительными изображениями.

Конструкция и характеристика корончатых сверл

Коронка для сверления металла имеет довольно сложную конструкцию по сравнению с обычными спиральными сверлами и состоит из следующих элементов:

1. Хвостовик. Предназначается для плотной фиксации в патроне ручного инструмента либо в шпинделе металлорежущего станка. Имеет конфигурацию и форму сечения, соответствующую типу применяемого оборудования. Он может иметь цилиндрическую, шестигранную форму либо иметь специальные пазы. Хвостовики типа Weldon обычно применяются на магнитных сверлильных станках.
2. Центральное сверло. Необходимо для точного центрирования корончатой фрезы путем врезания в поверхностный слой обрабатываемого металла. Оно фиксируется в хвостовике при помощи специальных зажимных винтов. Отодвигается при работе и возвращается в исходное положение при помощи центральной пружины.
3. Сверлильная коронка. Соединяется с хвостовиком прижимным винтом. Основная рабочая часть инструмента. В сборной фрезе обычно изготавливается не из быстрорежущей стали, а имеет на режущем конце наплавленные твердосплавные зубья.
4. Направляющий центровочный стержень. Этот элемент конструкции имеется у кольцевого сверла, устанавливаемого на специализированные промышленные сверлильные станки. Он используется вместо центрального сверла и предназначен для центровки основного инструмента. Также при начале работы стержень открывает клапан подачи смазывающе-охлаждающей жидкости, которая направляется в зону резания заготовки. На конечном этапе резания стержень выталкивает вырезанный металл из тела детали.

Корончатые сверла по металлу для дрели обычно имеют более простую конструкцию и могут состоять лишь из хвостовика и непосредственно коронки. Могут быть разборными либо цельными. Но нужно понимать, что с помощью дрели можно работать лишь с относительно непрочными нелегированными сталями или мягкими сплавами. Детали не должны быть толстостенными.
