Проектирование и расчёт

Учитывая то, что забежная лестница является конструкцией довольно-таки непростой в силу своих особенностей, нужно с особой ответственностью отнестись к предварительному составлению чертежей и точному выводу всех расчётов, чтобы лестница была удобной и безопасной. Следует учесть площадь помещения и определиться с габаритами самой конструкции. После этого выполняются следующие этапы:

• для начала нужно чётко определить место, где будет располагаться конструкция;
• предельно точно отмерить высоту от пола до второго этажа, а также ширину проёма лестницы

необходимо тщательно уделить внимание чертежам на основе замеров. Необходимо отметить даже точное количество ступеней;
необходимо определиться, какой тип конструкции будет использован, какой вид строительных материалов будет применяться.

Расчет лестниц с поворотом на 90°

Укажите необходимые размеры в миллиметрах

X — длина проема, который будет занимать лестницаY — высота от уровня пола первого этажа до уровня пола второго этажаE — ширина лестницыF — выступ ступенейZ — толщина ступеней

C — количество всех ступенейP — количество ступеней + площадка

Расчет поворотных лестниц несколько сложнее расчета прямых лестниц. Расчет удобства лестницы вычисляется по формуле, основанной на длине шага. Длина шага человека составляет от 60 до 66 см, в среднем — 63 см. Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°. Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см. Недостаток глубины можно компенсировать выступом ступени. Высота ступени должна быть до 20-25 см.

Так же добиться удобства поворотной лестницы можно изменяя высоту площадки.

Программа нарисует чертежи поворотной лестницы с основными углами и размерами. На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

У вас пока нет сохраненных расчетов. Зарегистрируйтесь или войдите, что бы иметь возможность сохранять свои расчеты и отправлять их по почте.

Открывать результаты расчета показывать рядом с формой раскрывать окно расчета

Автор проекта: Дмитрий Житов Facebook Vkontakte Приглашаю вас в друзья.

Собираясь сделать деревянную или металлическую лестницу своими руками нужно немало внимания уделить расчетам. Несмотря на кажущуюся простоту – лестница весьма сложная инженерная конструкция, каждый узел которой должен быть продуманным, а все вместе они должны создавать единый ансамбль.

Проект лестницы металлической/деревянной должен предусматривать учёт её функциональной и декоративной составляющей. Сделать это будет тем труднее, чем меньше у вас опыта работы подобного рода. Поскольку не каждый день мы занимаемся расчетами, то нужно подробно расписать, как сделать расчет лестницы на второй этаж частного дома. Общие принципы постройки деревянной и металлической лестницы не отличаются. Как говорится, «дьявол кроется в деталях». Именно их и рассмотрим подробно.

Стоит отметить, что обустройство лестниц в многоквартирных или административных зданиях регламентируется многими документами. Основные из них ГОСТ 23120-78 Лестницы маршевые, площадки и ограждения стальные и СНиП IV-14-84 Сборник 1-14 Лестницы.

Однако в частных домах, высота которых зачастую ограничивается двумя этажами, собственник свободен в выборе конфигурации. Хотя, безусловно, основные правила строительства лестницы должны быть выдержаны.

Планировка помещения и направления

Проекты данного направления – одновременно декоративность, практичность, внимание к деталям. Интерьер обставлен простой и одновременно функциональной мебелью, здесь присутствует изящное остекление, фурнитура с изысканными деталями, используются текстиль, статуэтки с растительной тематикой

В интерьерах стиля модерн применяется свободная(открытая) планировка, обыгрывается пол на разных уровнях, раздвигаются оконные проемы. Главный принцип работы над созданием пространства – фантазирование. Стены покрываются извилистыми линиями, декорируются при помощи гипсовой пластики. На мебели элементы декора минимальны, здесь преобладает стилизованный флористический узор, цветовая гамма некричащая, расцветка без множества оттенков.

Преимущество отдается материалам из дерева, природного камня, керамики, стекла. Главная задача при планировке – создание комфортного внутреннего пространства.

Французский

Все самые известные стили – классицизм, барокко или арт-деко – пришли из Франции. В французских интерьерах часто используются элементы модерна. Архитектурно они выражены слабо. Если присутствуют, то это обычно великолепная лепнина и, в большей степени, резьба по дереву. Для французов роскошь воплощается не в позолоченных смесителях или помпезной мебели, а традиционных старинных деталях, смелой палитре.

Антикварные предметы здесь прекрасно гармонируют с современными. Доминирует пастельная цветовая гамма, где популярны жемчужные, розоватые тона, сочетающиеся с серыми оттенками. Массивные зеркала соседствуют с изящными статуэтками, вазончиками, антикварные предметы совмещаются с благородными современными.

Русский

В Россию пришел с некоторым опозданием, а бытовал недолго. С началом прошлого века это направление не вполне интегрировалось в русскую жизнь, оно включало множество заимствований. Для отечественного модерна очень характерно использование японских мотивов. Рисунками украшались витражи, абажуры, широкие стеновые панно. Сюжетами при оформлении стен, витражей могли быть цветы, экзотические узоры, виноградная лоза, фантастические и реально существующие птицы, бабочки, а также женские образы.

Размах, широта, органичность стиля начала прошлого века сейчас хорошо вписываются в дизайн загородных домов, поскольку это направление требует большого пространства. Русский модерн сегодня отмечен соединением в одной конструкции разных типов материалов и стилей. Дверные, оконные проемы представляют собой сложные овальные формы. Большого размера окна могут быть оформлены витражами, стены покрываются гладкой или фактурной штукатуркой. Богатство интерьеру добавляет обилие лепнины, кованые детали, галереи, лестницы, террасы. Оригинально смотрятся мозаичные изразцовые пояса или керамические элементы, «кружева» из древа ручной работы.

Классический

Классический вариант модерна предполагает творчество на широком пространстве. Он не приемлет излишнего декорирования, перегруженности мебелью, требует целостности всех частей интерьера как внутри дома, так и с прилегающей территорией. Для классического модерна характерны образцовые пропорции, выверенность, функциональность всех деталей. Но аскетизмом его не попрекнешь. Модерн звучит сочно, насыщенно благодаря использованию изящных линий, яркой цветовой гаммы. Белый, серый, черный чаще используются в качестве контура. А цветовой базой в оформлении помещения являются зеленый и бирюзовый, винный или ягодный. Основной фон комнат может быть природных цветов: нежного оливкового, сливочного или теплого персикового.

Классика не отвергает импровизацию, оригинальных нюансов. Наравне с плавными линиями, натуральными материалами вполне к месту будут необычные формы: кресло, стилизованное под цветок или слон-столик. Модернизм диктует отказ от излишеств, но характеризуется богатыми орнаментами, всевозможными причудливыми акцентами.

Современный

Современная версия этого направления так же тяготеет к свободным пространствам, свободной планировке. Но разноуровневые потолки и полы являются элементом не обязательным, а желательным. Функциональность выражена сильнее, цветовая гамма тяготеет к базовым комбинациям черного, серого, белого. Узоры используются как отдельный элемент декорирования.

Для современных планировок по-прежнему характерны плавные линии. Диваны, столики должны иметь округлые изысканные очертания, но всевозможные излишества не приветствуются. Современный модерн выглядит гораздо строже, цвета более аскетичны, требования к материалам смягчились. Для оформления комнаты используют сочетание искусственных материалов, их стилизацию под натуральные.

Философия направления несколько изменилась под воздействием хай-тека и техно, благодаря им добавилось лаконичности, легкости. По-прежнему требуется гармония всех элементов, интерьер создается на базе главной идеи. Помещение становится стильным, более комфортным, лишь когда удается избавиться от всего лишнего.

Требования к безопасности

Лестница должна быть безопасной в эксплуатации. Для этого необходимо при изготовлении следовать нормам ГОСТ и СНИП. Для комфорта специалисты определили стандарты, учитывать которые обязательно:

• Ширина лестничной системы — не менее 80 сантиметров.
• Высота перил – минимум 90 сантиметров. Они должны выдерживать вес – примерно 100 килограммов.
• Прочность ступеней – от 200 килограммов.
• Протяженность одного марша – не более 18 ступеней. В идеале – пролет, состоящий из 15 выступов.

Отдельные требования касаются ступеней:

• Оптимальный размер приступи – 25 сантиметров.
• Высота подступенка – не более 20 сантиметров.

Важно, чтобы маршевая лестница с площадкой удовлетворяла требованиям. В противном случае подниматься/спускаться по ней будет некомфортно и даже опасно для здоровья

Конструкции от «компании» изготавливаются в соответствии с принятыми стандартами. Приобретая модель, можете быть уверены в качестве исполнения и комфортном применении.

Инструкция к калькулятору металлической лестницы с поворотом 90 градусов

Для того, чтобы осуществить расчет лестницы из металла с поворотом на 90 градусов, используя данный калькулятор, необходимо знать высоту этажа, размер пространства, которое Вы можете выделить под лестницу, материалы, с которых Вы собираетесь её строить, и, конечно же, цели её использования. Перед тем как приступить к работе, необходимо тщательно продумать все нюансы: примыкает ли лестница к стене, или соприкасается с элементами интерьера дома, и как это должно отразится на самой конструкции и процессе её постройки. Возможно, для выбора правильного варианта по размерам и по конструкции, Вам придётся, используя калькулятор, рассчитать и сравнить несколько. Перед началом обработки материала удостоверьтесь, что чертежи деталей соответствуют лестнице, которая подходит именно для Вас и Ваших целей. При постройке прикрепляйте детали друг к другу, а саму лестницу к дому так, чтобы можно было гарантировать надёжность и прочность конструкции на протяжении десятилетий.

Лестницы на металлических тетивах, представленные на нашем сайте можно разделить на категории по четырём зависящим друг от друга критериям:

1. Габарит по длине

а. Максимальная длина — все ступени размещены на одном марше;

б. Средняя длина — ступени размещены на двух маршах;

2. Габарит по ширине

а. Максимальная ширина — ступени размещены на двух маршах, габарит по ширине регулируется изменением количества ступеней на соответствующей паре тетив;

б. Средняя ширина — ступени размещены на двух параллельных маршах, габарит по ширине равен двум ширинам лестницы;

в. Минимальная ширина — все ступени размещены на одном марше, габарит по ширине равен ширине лестницы;

3. Сложность изготовления

 а. Простая в изготовлении — изготавливается из тетив и прямоугольных ступеней;

 б. Средняя сложность изготовления — изготавливается из тетив, прямоугольных ступеней и площадок.

4. По виду тетив и креплению ступеней к ним, лестницы делятся на две категории:

а. На опорах — тетива представляет собой цельную балку, к которой прикреплены опоры для ступеней;

б. С тетивой зигзаг — тетива состоит из множества взаимоперпендикулярных частей, расположенных горизонтально и вертикально.

В каждой конкретной ситуации высота этажа уже задана. Исходя из собственных предпочтений, Вы можете выбрать уровень удобства: или выдержаны критерии удобства, или лестница более пологая, или более крутая и т. д.. Имея эту информацию, можно говорить о количестве подъёмов (ступеней и площадок) в той или иной конкретной ситуации.

Представим, что у нас, например, 13 подъёмов — ступеней и площадок. Конструкция лестницы — это форма этих подъёмов (ступени, площадки) и то, как эти 13 подъёмов размещены друг относительно друга.

Можно все эти 13 подъёмов разместить в один ряд по длине проёма — «Металлическая лестница», «Металлическая лестница с тетивой зигзаг ». В этом случае Ваша лестницы будет иметь максимальный габарит по длине, минимальный габарит по ширине и будет не сложна в изготовлении. Рассчитать металлическую лестницу на второй этаж можно с помощью удобной и интуитивно понятной программы.

Можно эти 13 подъёмов разместить в 2 ряда, повёрнутых друг относительно друга на 90° (при виде сверху) — «Металлическая лестница с поворотом на 90°«, «Металлическая лестница с поворотом на 90° и тетивой зигзаг»  (например, 4 ступени на нижнем марше, площадка и 8 ступеней на верхнем марше). В этих случаях Ваша лестница будет иметь средний габарит по длине и регулируемый габарит по ширине. Расчет ступеней металлической лестницы поможет правильно рассчитать объёмы материала, который понадобится на выполнение данной работы.

Можно эти 13 подъёмов разместить в 2 параллельных (при виде сверху) размещённых рядом ряда — «Металлическая лестница с поворотом на 180°», «Металлическая лестница с поворотом на 180° и тетивой зигзаг»  (например, 4 ступени на нижнем марше, площадка и 8 ступеней на верхнем марше). В этих случаях Ваша лестница будет иметь средний габарит по длине и средний габарит по ширине.

Калькуляторы расчёта металлических лестниц, которые представлены на нашем сайте:

• Металлическая лестница                                                                                  — 1.а.-2.в.-3.а.-4.а.
• Металлическая лестница с тетивой зигзаг                                                  — 1.а.-2.в.-3.а.-4.б.
• Металлическая лестница с поворотом на 90°                                             — 1.б.-2.а.-3.б.-4.а.
• Металлическая лестница с поворотом на 90° и тетивой зигзаг            — 1.б.-2.а.-3.б.-4.б.
• Металлическая лестница с поворотом на 180°                                           — 1.б.-2.б.-3.б.-4.а.
• Металлическая лестница с поворотом на 180° и тетивой зигзаг          — 1.б.-2.б.-3.б.-4.б.

Данная конструкция актуальна в ситуации, когда Вы хотите лестницу в два пролёта, а количество пространства в том месте, где её необходимо разместить, ограничено.

Лестницы с поворотом на 90 градусов: параметры и материалы. Изготовление деталей и монтаж конструкции

Зачастую в частных домах возникает необходимость в возведении поворотной Г-образной лестницы, угол поворота должен быть выполнен под 90 градусов. В таких типах конструкций предусмотрены промежуточные площадки, однако, чаще всего их заменяют забежными ступенями,чтобы сэкономить пространство.

Забежная лестница является сложной конструкцией, поэтому она требует выполнения точных расчетов основных характеристик. Для этого применяется несколько базовых методик. Далее мы рассмотрим, как выполнить расчет лестниц с поворотными ступенями на 90 градусов и изготовить такую конструкцию самостоятельно.

Поворотная забежная лестница

Исходные данные для расчетов

Для того чтобы верно рассчитать и построить удобную поворотную лестницу на 2-й этаж следует учитывать следующую информацию:

• Размеры рассчитываются по формуле, основанной на длине шага человека, которая равняется 60-65 см, т.е. в среднем – 62,5 см.
• Хорошим соотношением глубины и высоты ступеней, удобным для перемещения признано 29:17 см.
• Удобство передвижения на верхний этаж обеспечит следующее соотношение: 2 высоты ступенек плюс глубина ступеньки должны равняться 62±4 см.

Однако существует и альтернативный способ рассчитать размеры

• Комфортным углом наклона лестницы специалистами признается уклон в 30-40 градусов.
• Глубина проступей должна быть не меньше чем 45-й размер обуви, т.е. не менее 27-31 см. Если нет возможности устроить достаточную глубину, можно компенсировать это более длинным выступом ступеньки.

Недостаточную глубину проступи частично можно компенсировать, убрав подступенок.

Высота ступеней должна составлять от 12,0 до 22,0 сантиметров.
Ограждения лестницы должны находиться выше центра тяжести среднего человека, т.е. от 90 до 120 см. Особенно это важно для поворотных конструкций на 90 градусов.

Если в доме имеются маленькие дети, ограждения должны быть не менее 120 см в высоту, а расстояние между балясинами лучше заполнить сплошными панелями и установить дополнительный поручень.

Чертежи лестниц

Если решение принято самостоятельно готовить чертеж и расчет конструкции, то следует понимать, что каждый вид лестницы имеет свои особенности проектирования.

Самый простой вид конструкции, так как сделать чертеж и расчет не составит труда даже для неопытного столяра. Высчитывается длина пролета, количество ступеней, их глубина и высота. Определяются с шириной лестницы. По числу ступеней решается — сколько будет маршей. При количестве более 18 рекомендуется обустройство площадки. Ее размещают посередине, вверху или внизу лестницы.

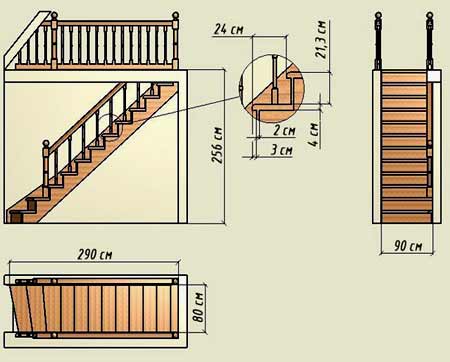

Схема и чертеж прямой лестницы

Помимо основных проекций, следует тщательно рассчитать и прочертить детали конструкций. Для прямых маршей используются следующее способы крепления: косоуры, тетива, больцовое.

Поворотные лестницы с площадками

Лестницы такого плана могут быть двух — или трехмаршевые. Размещение площадок во многом зависит от параметров помещения и расчетных данных высоты прохода, ширины проема. Допускаются конструкции с нижним размещением перехода, посередине и вверху.

Оптимальными по комфорту и безопасности считаются первые два варианта, так как хорошо просматриваются с разного уровня высоты.

При проектировании следует понимать, что габариты площадки не должны быть меньше ширины подведенного пролета. Рекомендуемые системы крепления: косоуры, тетива, больцовое совмещенное с опорной стойкой. Расчеты ведутся по ранее представленным формулам.

Лестницы с забежными ступенями

Эти конструкции сложны для самостоятельного проектирования. Лучше довериться профессионалам. Если все же решено применить свои силы, то можно воспользоваться проектными программами или онлайн-калькулятором, который автоматически выдаст чертеж и детализацию. Но придется вручную делать привязку полученной схемы к плану помещений. Для ручного проектирования можно воспользоваться методом пропорций. Существует еще три способа (датский, развертки, подъема линий), но они более сложные для восприятия и конструирования.

Пример лестницы с забежными ступенями

Основная проблема при конструировании – рассчитать форму и количество забежных ступеней. Их конфигурация иногда отличается. Система креплений аналогична предыдущему варианту.

Как сделать расчет данных для спиральной лестницы? Да, он ведется по другой формуле, но основные требования к эргономичности остаются прежними. Для удобства расчета и проектирования воспользуемся примером. Высота проема Н = 2800 мм (2,8 м), ширина лестницы S = 1000 мм (1 м), диаметр опорного столба d = 200 мм (0,2 м).

• Высчитывается диаметр всей конструкции (D=2*S+d): 1*2+0,2= 2.2 м;
• Чертим окружность с полученным диаметром. Рассчитываем радиус R (R=D/2): 2.2/2=1.1 м;
• В центр полученного круга вписываем окружность с диаметром d = 0,2 м. Рассчитываем ее радиус r по предыдущей формуле 0,2/2=0,1 м;
• Прочерчиваем окружность с радиусом R1. Это средняя линия восхождения по лестнице. Другими словами, середина ступеней. R1=S/2+r: 1/2+0,1=0,6 м. Рекомендуемая ширина для забежной проступи s на этом расстоянии 200-250 мм (0,2-0,25 м). Для примера выберем s= 0,25 м;
• Рассчитаем количество ступеней n=2ΠR1/s: n=2*3,14*0,6/0,25=15,072. Соответственно, 15 ступеней;
• Окружность с радиусом R1 делим на 15 равных частей;
• Высота прохода (полный виток) Н1. Нормативный диапазон 1900-2000 мм. Для примера возьмем 2000 мм (2 м), толщина ступени 50 мм (0,05 м). Тогда высота полного витка Н1 будет: 2+0,05=2,05 м;
• Высота ступеней h рассчитывается просто h=H1/n: 2,05/15=0,137 м (137 мм). Полученная высота лежит в диапазоне оптимальных нормативных требований;
• Общее количество ступеней рассчитывается обычным методом. Высота проема делится на высоту ступени: 2,8/0,137=20,44 шт. Остаток округляют в любую сторону. Выравнивание количества ступеней осуществляется за счет изменения высоты первой ступеньки. Этот параметр подгоняется по месту в момент монтажа.

Расчет данных для проектирования и строительные нормы позволяют наиболее точно разработать чертеж и деталировку лестниц любого типа. Для сложных фигурных конструкций с забежными ступенями лучше обратиться к профессионалам. Они подберут и смонтируют наиболее подходящий вариант.

Типы конструкций

Давайте начнем немного издалека, для того чтобы понять, какими лестницы могут быть, как они обычно выглядят, и что нужно знать перед выбором той или иной конструкции

Виды лестниц

Все лестницы можно разделить на три типа.

Третий вид будет условным, и вы поймете почему:

• Самым распространенным видом являются маршевые конструкции. Они состоят из прямых участков подъема разной длины, которые и называются маршами.
• Количество маршей зависит от того, сколько раз поворачивает лестница.
• Повороты нужны для того, чтобы уменьшить угол наклона спуска, сохраняя определенное пространство под конструкцией. Подобная система позволяет организовать подъем на любую высоту.
• Поворачивать маршевые лестницы могут по-разному – это и 90 (тема сегодняшней публикации), и 180 (мы их постоянно видим в подъездах и учреждениях), и 270 градусов (эти конструкции встречаются реже, в основном в эркерах и различных квадратных нишах – пример вы могли видеть на предпоследнем фото выше).
• Главная особенность маршевой конструкции состоит в том, что по ней можно с удобством передвигаться, переносить грузы, при том, что подъем является максимально безопасным – ступени ровные и прямые и не меняют своих параметров на всей протяженности марша, что позволяет выполнять подъем и спуск машинально.
• Сборка маршевой лестницы выполняется быстрее и проще, чем у остальных вариантов. Вы вполне сможете, правильно рассчитать и установить ее своими руками, в чем мы вам сегодня поможем.
• Вариантов исполнения по материалам, конструктиву и внешнему виду просто огромное количество.

• Второй тип лестниц называется винтовым, что полностью отражает его суть. Эти конструкции очень красивы и нередко используются дизайнерами в качестве акцентного элемента интерьера.
• Они занимают очень мало места, по сравнению с маршевыми, однако их использование связано с рядом неудобств.
• Во-первых, изгибающийся подъем может запутать человека, что может привести к падению. Особенно это касается стариков и маленьких детей.
• Во-вторых, подъем получается достаточно крутым, что также отдельные категории лиц могут не осилить.
• В-третьих, по ним невозможно поднимать габаритные грузы, с ними будет просто не развернуться, поэтому владельцы жилья с такими лестницами периодически прибегают к услугам подъемной техники.

• Мы сказали, что последний тип является неким гибридом. Для понимания принципа внимательно просмотрите четыре фотографии выше.
• Из них можно понять, что у этих конструкций нестандартная форма, изгибы очень больших радиусов, приближающие их уже к маршевым конструкциям, изгибы могут менять свое направление, и что самое необычное, параметры подъема могут меняться, как на последней фотографии.
• Тех, кто выбирает последние вариант (где меняется длина ступеней), мы, честно сказать, не совсем понимаем. Красоты это прибавляет не особо много, а вот хлопот доставит предостаточно. Человеку свойственно делать большинство движений неосознанно, иначе бы наш мозг просто взорвался от перегрузки. Как можно с комфортом по такой лестнице двигаться совсем непонятно! Вы либо будете от нее уставать, либо в конечном итоге споткнетесь, рискуя получить неприятную травму.

Но мы, пожалуй, немного отвлеклись. Вот эти лестницы люди устанавливают в своих домах. Самым рациональным решениями являются маршевые конструкции с поворотами. Давайте разберемся, как поставить их у себя дома самому.

Требования безопасности к лестницам

Чтобы сгладить недостатки конструкции, угловые лестницы необходимо грамотно спроектировать, выполнив расчет забежных ступеней с учетом следующих требований:

• глубина ступенек в самой широкой части не должна превышать 40 см, а в узкой — быть не менее 10 см;
• по середине все забежные ступени должны быть одинаковой глубины, но не менее 20 см;
• высота ступеньки может варьироваться от 12 до 22 см;
• край проступи не должен выступать более, чем на 4 см;

Проектируя г-образные лестницы, следите за выполнением следующих формул (где e — глубина ступени, j — высота подступенка):

• формула удобства: e — j = 12 см;
• формула безопасности: e + j = 46 см;
• формула шага: 2 j + e = 62 (60-64) см.

Если строится лестница с поворотом на 180 градусов, то расстояние между маршами должно составлять не менее ¼ ширины ступени, иначе глубина поворотной ступеньки в узкой части получится слишком маленькой (менее 10 см), что недопустимо. Расстояние от лестничного марша до перекрытия должно быть не меньше 200 см.

Самостоятельное выполнение расчётов методом пропорций

Говорят, если хочешь, чтобы все было сделано хорошо, то занимайся этим сам. Поэтому самостоятельные подсчёты количества материалов, поиск нужных углов и расчёт прочности необходимы для собственного спокойствия. Уверенности в том, что конструкция выдержит запредельный вес и простоит долгие годы.

Поэтапный расчёт лестницы с забежными ступенями на 90 градусов:

• На чертеже рисуется окружность с диаметром равным ширине лестничного марша. Так намечается забежный участок.
• От левого верхнего угла через центр окружности проводится линия под углом 45 градусов. Она станет осью поворота.
• Необходимо наметить вертикальную линию, снизу входящую в окружность и справа выходящую из неё горизонтально. Это маршрут движения.
• Далее всю линию движения делят на отрезки, которые равны ширине ступени. На прямых участках это будут обычные отрезки, а по окружности – хорды.
• По намеченным отрезкам полностью прорисовываются два прямых марша. Следует помнить, что часть прямолинейных ступеней, прилегающих к окружности, впоследствии будет изменяться.

Расчёт забежных ступенейИсточник olestnicah.ru

• Внешние края прямолинейных маршей необходимо соединить линиями, образующими прямой угол. Эта часть отвечает за забежный участок.
• Прочерчивается линия параллельная горизонтальному маршруту и линия параллельная вертикальному. Эти линии чертятся по краю ступеней, которые в дальнейшем видоизменятся не будут. И в месте пересечения отмечается точка А.
• От неё проводят линии, которые пересекут все крайние точки отрезков и хордов по линии движения.
• После этого можно выделять контуры забежных ступеней.

Теперь остаётся провести масштабирование и узнать точные размеры каждой детали. Лучше выполнять чертёж на разлинованной миллиметровой бумаге. Это позволит без труда переводить размеры на выбранный материал в натуральную величину. Но специалисты отмечают, что графические построения не могут сравниться в точности с компьютерными вычислениями.

Видео описание

В этом видеосюжете показан расчёт поворотной лестницы на 90 градусов с поворотными ступенями:

Особенности монтажа

Сооружения нередко выполняют комбинированными. Более распространены варианты, когда металлический каркас отделывают древесиной. Её чаще других материалов используют для ступеней. Даже если конструкцию полностью заливают из бетона, то в жилом доме стараются облицевать ступеньки деревом.

Следует отметить, что реальность часто не соответствует чертежам. И когда забежная лестница с поворотом находится уже в стадии завершающей сборки, нередко приходится исправлять ошибки прямо на ходу.

Возможные проблемы, возникающие при установке:

Попадается плохой материал. Например, непросушенная древесина. Или её классность ниже нормы. То есть, имеющая больше одного сучка на одном погонном метре. Это отражается на сроках эксплуатации либо всего изделия, либо его части.

Сучковатая доскаИсточник wallbox.ru

• Погрешности в распиле. Это возникает при масштабировании, когда чертёжные размеры переносятся на материал. Такие ошибки зачастую неизбежны и при монтаже необходимо иметь под рукой инструмент для финишной подгонки деталей.
• Перекос элементов. Пренебрежение к частым проверкам положения конструкции по строительному уровню может привести к потере ровности каркаса. Каждый этап сборки должен контролироваться прибором.

Перед монтажом лестницы необходимо дождаться полной усадки здания. Иначе лестничный марш впоследствии может перекосить. Из-за этого могут появиться трещины и неприятный скрип при использовании.

Видео описание

В этом видео показано, как собирается лестница на второй этаж с забежными ступенями из дерева с поворотом на 90 градусов:

Коротко о главном

Когда небольшая площадь помещения не позволяет установить прямолинейный лестничный пролёт под необходимым углом, то можно применить более компактную конструкцию. Лестница с забежными ступенями прекрасно впишется в любой интерьер и выполнит функции подъёмника не хуже других сооружений. А главное сэкономит пространство и обеспечит комфортный угол подъёма.

Но чтобы не испортить дизайн комнаты, необходимо подобрать достойную модель. Ведь одна и та же лестница может совсем по-разному выглядеть. Это касается и материалов, которые будут участвовать в строительстве, и конструктивных решений. Но самое главное при выборе такого непростого сооружения – это грамотные расчёты. Их выполняют либо самостоятельно, либо доверяют работу специалистам.
