3d расчет лестницы с поворотом на 90 градусов

Как рассчитать лестницу на второй этаж в частном доме

Современные программы для расчёта лестничных конструкций могут произвести множество общих и детализированных расчётов. Программы рассчитаны на любой уровень подготовленности потенциального проектировщика в строительной сфере, то есть рассчитать конструкцию, в принципе, может каждый желающий.

Но подходить к вопросу расчёта такой ответственной системы без начальных исходных знаний не стоит: слишком дорогими могут стать ошибки. Что главное нужно знать или представить:

• высоту помещения, где будет производиться монтаж;
• площадь проекции предполагаемой конструкции;
• желательный угол наклона лестничного марша или иной системы.

Существует несколько формул расчёта

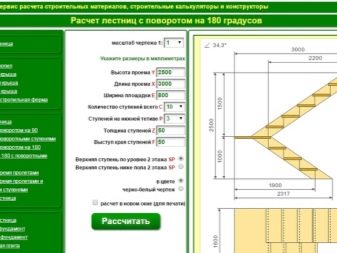

После введения начальных данных в онлайн-калькулятор программа предложит варианты и даже эскизные решения. Они в полной мере соответствуют всем нормативам безопасности и эксплуатации, так как в программу закладываются соответствующие стандарты.

Дальше начинается творческий процесс детализации и подгонки желаемого под доступные решения. Можно перебрать множество вариантов исполнения, остановившись лишь на соответствующем всем критериям.

Особенности монтажа

Лестницы с поворотом устанавливаются на каркас или на косоуры. Особых трудностей при изготовлении основы возникнуть не должно, так как ступени в большинстве случаев, несмотря на свою необычную форму, образуют непрерывное полотно, если их сложить в один ряд. Таким образом, они будут идеально прилегать друг к другу при установке.

Грамотное использование полезной площади при устройстве лестницы

Монтаж ступеней производится снизу вверх. Вначале устанавливаются рядовые элементы. После этого нужно выставить забежные фрагменты. Зауженная часть фиксируется на опоре и радиусом отходит в сторону. Если есть участки с поворотом ровно на 90 градусов, две ступени образуют как бы двухуровневую площадку.

Процесс установки позволяет выявить и откорректировать незначительные недочеты проектировки, однако серьезные погрешности способны повлиять на прочность и надежность конструкции, поэтому так важно придерживаться правил. Если вы не уверены в достоверности расчетов, лучше воспользуйтесь услугами профессионалов

Нюансы установки готового комплекта

К нюансам монтажа готового комплекта относиться:

• Установка места крепления ступеней на пристенной балке до ее установки на стену. Таким образом, процесс происходить гораздо удобнее.
• Производить монтаж в одиночку сложно. Лучше найти себе напарника, который сможет помочь в этом деле.

При установке и создании маршевых лестниц надобно учитывать механику движения человека, также правильный расчет угла наклона и число ступенек помогут легко спускаться, подниматься по конструкции.

Винтовые лестницы рекомендуют применять в маленьких помещениях. Служат вспомогательным прибором для подвала или чердака. Удобная для поднятия на верхние этажи.

Браширование древесины своими руками: как искусственно состарить дерево

Проектирование и расчет размеров лестницы

При проектировании лестницы с поворотом на 90 градусов необходимо соблюдать следующие требования:

• размер ступенек по широкому краю должен быть более 400 мм, по узкому краю – 100 мм;
• высота должна варьироваться в пределах 15-25 см;
• на поворотах у ступенек должна быть одинаковая ширина;
• край проступи ступени не должен быть больше 40 мм;
• при изготовлении П-образного изделия расстояние между маршами не должно быть менее ¼ ширины;
• расстояние между лестничными маршами должно превышать 2 метра.

Расчет лестницы с поворотом на 90 градусов можно выполнить самостоятельно, либо воспользовавшись онлайн-калькулятором лестниц. Однако следует учитывать, что механизм вычислений и чертежа своими руками будет зависеть от типа конструкции.

Для П-образного изделия:

• отметим центр изгиба, радиус которого совпадает с внутренней частью устройства;
• определим оптимальное количество ступенек (с учетом 3 ступеньки на 800 см);
• разделим конструкцию вдоль на две части прямой АВ;
• середину лестничного марша обозначим кривой АС;
• отложим от АВ прямую, равную ½ ширины ступени;
• поставим точку 1;
• от нее отложим отрезок, равный ширине ступеньки;
• ставим точку 2;
• по данному принципу находим точки 3, 4, 5, 6, 7;
• проводим отрезок DE, который разделит устройство на нижнюю и верхнюю часть;
• проводим отрезок 1А, который пересечется с DE;
• начертим отрезок 2А;
• на линии DE ставим точки 3, 4, 5, 6, 7, длина отрезка между ними будет равна расстоянию между точками 1 и 2;
• соединим точки 3 на отрезке АС с точкой 3 на DE и т.д.;
• рассчитываем другую половину устройства аналогично.

Для Г-образной:

• отрезок АС совпадает с прямой стыка угловых ступенек;
• на изогнутом отрезке обозначим точку b, которая равна ширине ступенек;
• определяем оптимальное число ступенек;
• через конец отрезка 4 проведем прямую ЕB;
• точка В является точкой пересечения прямых ЕВ и АС;
• начертим произвольную прямую AD;
• обозначим на ней точки 4, 3, 2;
• проведем прямую В4;
• соединим все точки отрезка АВ.

Для каждого вида лестницы имеются свои схемы

Плюсы и минусы забежных лестниц

Данное устройство обладает как преимуществами, так и недостатками. Например, к положительным характеристикам относится:

• Экономия места – жильцы сталкиваются с трудностью нехватки помещения для расположения стандартной лестницы на втором этаже. Данный вариант не требует большой площадки, благодаря своим небольшим параметрам впишется в любое помещение.
• Внешний вид – стильный, современный, эстетичный. Красиво смотрится в различных стилях интерьера.
• Экономность – исходя из модели, материала может понадобиться значительно меньше, чем для обыкновенной конструкции.
• Плавный поворот – такой критерий очень удобен в передвижение по дому.
• Материал – изготовить устройство можно практически из любого материала, ограничения отсутствуют.

К минусам относят следующие факторы:

• Из-за компактности разойтись двум людям на лестнице затруднительно.
• Выполнение расчетов сложное. Это обусловлено конструктивными особенностями изделия.

Как сделать расчеты

Для того чтобы рассчитать длину конструкции, для начала необходимо вычислить высоту помещения, где будет располагаться лестница. После – сложить ее с шириной потолочного перекрытия. Полученный результат делим на значение высоты подступенника и на выходе получаем число ступенек. Умножаем полученное число на ширину одной ступени и в итоге получаем необходимое значение длины.

При расчете ширины проема необходимо из значения высоты помещения вычесть просвет (по стандарту, он составляет 1900 мм). Полученный результат делим на высоту одной ступеньки. В итоге получаем число, показывающее количество ступеней, которое будет находиться под перекрытием. Остальные в таком случае располагаются в свободной зоне.

Умножаем их количество на ширину одной ступеньки и получаем ширину проема.

Для расчета угла наклона лучше всего воспользоваться специальной компьютерной программой, калькулятором лестниц или же методом пропорций. Но первый вариант все же предпочтительней для новичка. Он позволяет избежать ошибок и неточностей.

Винтовая конструкция рассчитывается по аналогичному сценарию с забежной. Главное – четко определить ее конфигурацию.

Графический метод

Самой важной частью в изготовлении лестницы является грамотно составленный чертеж или эскиз. На нем должны быть детально проработаны все аспекты, с указанием размеров каждого вышеперечисленного параметра

Даже использование всевозможных калькуляторов и программ-конструкторов лестниц не избавляет от надобности изготовления чертежа. Он необходим для любого типа конструкции, включая самый простой – маршевый.

Калькуляторы онлайн

При проектировке лестницы «с нуля» лучше всего пользоваться калькуляторами онлайн. Они представляют собой ряд программ для помощи в этом деле. Вот некоторые из них:

1. StairCon.
2. Compass/ND.
3. Stair Designer.
4. Solid Works.
5. Consultec Staircon.

Существует ряд ресурсов, на которых можно рассчитать все параметры

Программы-конструкторы для расчета

Для самостоятельного конструирования лестницы с забежными ступенями можно воспользоваться многочисленными программами, найти которые на нашем сайте не составит труда. Работать с ними невероятно просто. Для начала необходимо прописать ряд параметров:

1. Тип конструкции.
2. Длина марша.
3. Высота и ширина одной ступени.
4. Материал изготовления будущей лестницы.

Дополнительно может быть предложено выбрать цвет лестницы и ее декоративное оформление, чтобы представить ее в более полном виде.

Такие программы располагаются на нашем портале или сайтах непосредственно производителей лестниц любой сложности. Воспользовавшись одной из таких утилит, можно воочию увидеть плоды своей фантазии, а также узнать, сколько будет стоить ее изготовление.

Инструкция к калькулятору металлической лестницы с поворотом 90 градусов

Для того, чтобы осуществить расчет лестницы из металла с поворотом на 90 градусов, используя данный калькулятор, необходимо знать высоту этажа, размер пространства, которое Вы можете выделить под лестницу, материалы, с которых Вы собираетесь её строить, и, конечно же, цели её использования. Перед тем как приступить к работе, необходимо тщательно продумать все нюансы: примыкает ли лестница к стене, или соприкасается с элементами интерьера дома, и как это должно отразится на самой конструкции и процессе её постройки. Возможно, для выбора правильного варианта по размерам и по конструкции, Вам придётся, используя калькулятор, рассчитать и сравнить несколько. Перед началом обработки материала удостоверьтесь, что чертежи деталей соответствуют лестнице, которая подходит именно для Вас и Ваших целей. При постройке прикрепляйте детали друг к другу, а саму лестницу к дому так, чтобы можно было гарантировать надёжность и прочность конструкции на протяжении десятилетий.

Лестницы на металлических тетивах, представленные на нашем сайте можно разделить на категории по четырём зависящим друг от друга критериям:

1. Габарит по длине

а. Максимальная длина — все ступени размещены на одном марше;

б. Средняя длина — ступени размещены на двух маршах;

2. Габарит по ширине

а. Максимальная ширина — ступени размещены на двух маршах, габарит по ширине регулируется изменением количества ступеней на соответствующей паре тетив;

б. Средняя ширина — ступени размещены на двух параллельных маршах, габарит по ширине равен двум ширинам лестницы;

в. Минимальная ширина — все ступени размещены на одном марше, габарит по ширине равен ширине лестницы;

3. Сложность изготовления

 а. Простая в изготовлении — изготавливается из тетив и прямоугольных ступеней;

 б. Средняя сложность изготовления — изготавливается из тетив, прямоугольных ступеней и площадок.

4. По виду тетив и креплению ступеней к ним, лестницы делятся на две категории:

а. На опорах — тетива представляет собой цельную балку, к которой прикреплены опоры для ступеней;

б. С тетивой зигзаг — тетива состоит из множества взаимоперпендикулярных частей, расположенных горизонтально и вертикально.

В каждой конкретной ситуации высота этажа уже задана. Исходя из собственных предпочтений, Вы можете выбрать уровень удобства: или выдержаны критерии удобства, или лестница более пологая, или более крутая и т. д.. Имея эту информацию, можно говорить о количестве подъёмов (ступеней и площадок) в той или иной конкретной ситуации.

Представим, что у нас, например, 13 подъёмов — ступеней и площадок. Конструкция лестницы — это форма этих подъёмов (ступени, площадки) и то, как эти 13 подъёмов размещены друг относительно друга.

Можно все эти 13 подъёмов разместить в один ряд по длине проёма — «Металлическая лестница», «Металлическая лестница с тетивой зигзаг ». В этом случае Ваша лестницы будет иметь максимальный габарит по длине, минимальный габарит по ширине и будет не сложна в изготовлении. Рассчитать металлическую лестницу на второй этаж можно с помощью удобной и интуитивно понятной программы.

Можно эти 13 подъёмов разместить в 2 ряда, повёрнутых друг относительно друга на 90° (при виде сверху) — «Металлическая лестница с поворотом на 90°«, «Металлическая лестница с поворотом на 90° и тетивой зигзаг»  (например, 4 ступени на нижнем марше, площадка и 8 ступеней на верхнем марше). В этих случаях Ваша лестница будет иметь средний габарит по длине и регулируемый габарит по ширине. Расчет ступеней металлической лестницы поможет правильно рассчитать объёмы материала, который понадобится на выполнение данной работы.

Можно эти 13 подъёмов разместить в 2 параллельных (при виде сверху) размещённых рядом ряда — «Металлическая лестница с поворотом на 180°», «Металлическая лестница с поворотом на 180° и тетивой зигзаг»  (например, 4 ступени на нижнем марше, площадка и 8 ступеней на верхнем марше). В этих случаях Ваша лестница будет иметь средний габарит по длине и средний габарит по ширине.

Калькуляторы расчёта металлических лестниц, которые представлены на нашем сайте:

• Металлическая лестница                                                                                  — 1.а.-2.в.-3.а.-4.а.
• Металлическая лестница с тетивой зигзаг                                                  — 1.а.-2.в.-3.а.-4.б.
• Металлическая лестница с поворотом на 90°                                             — 1.б.-2.а.-3.б.-4.а.
• Металлическая лестница с поворотом на 90° и тетивой зигзаг            — 1.б.-2.а.-3.б.-4.б.
• Металлическая лестница с поворотом на 180°                                           — 1.б.-2.б.-3.б.-4.а.
• Металлическая лестница с поворотом на 180° и тетивой зигзаг          — 1.б.-2.б.-3.б.-4.б.

Данная конструкция актуальна в ситуации, когда Вы хотите лестницу в два пролёта, а количество пространства в том месте, где её необходимо разместить, ограничено.

Чертежи и методы расчёта забежных ступеней

На сегодняшний день вовсе не обязательно составлять план и чертежи будущей конструкции самостоятельно. Существуют несколько удобных способов, которые помогут это сделать и сэкономить время и силы. Например, можно воспользоваться проектными программами для конструирования различных сооружений. Это разные приложения и сайты, на которых можно чётко рассчитать количество материалов и другие детали.

А также при расчёте размеров лестницы можно прибегнуть к помощи онлайн-калькуляторов. Это один из самых удобных способов при создании чертежа забежной конструкции. Данные программы позволяют произвести необходимые расчёты и корректировать заданные значения. Программы полностью автоматизированы. Они выдают примерный чертёж сооружения на основании заданных значений.

Довольно часто при расчёте размеров приходится использовать метод пропорций. Чаще всего он применяется при конструировании Г-образных и П-образных лестниц. В таких случаях выполняются следующие шаги:

• на чертеже размечается середина марша, по которому проводится линия. Затем на данной прямой линии отмечаются отрезки, которые равны ширине поступи;
• отмечается граница между прямыми и забежными ступеньками;

• нужно чётко отметить середину поворотной площадки лестницы, по которой проводится отрезок;
• от линии, которая определяет середину поворотной части, необходимо отложить около половины размера забежных ступенек;
• от расчётного количества ступеней следует отнять полученное по чертежу число прямых ступеней. При этом контролируется глубина проступи на средних участках марша. Если такой показатель будет меньше рекомендуемого, то количество ступеней стоит снизить.

Методы расчета

Для того чтобы определить параметры будущей конструкции и выполнить итоговую разметку марша на чертеже необходимо произвести ряд расчетов. Так как специфика лестницы предполагает затруднение применения привычных формул, лучше всего использовать методы, в основе которых заложены графические приемы.

Расчет забежных ступеней можно выполнить одним из следующих методов:

• пропорциональный;
• датский;
• развертки;
• подъема линий.

Каждый из этих способов дает только приблизительные данные. После распила ступеней проектные размеры и реальные могут немного отличаться. Если вы сомневаетесь в том, что сможете правильно рассчитать забежную лестницу, лучше воспользоваться специальными проектными программами, в частности, для этих целей используют «Компас». Также можно заказать готовый проект или разработку чертежей конкретно для вашего помещения.

Если лестница поворачивает под прямым углом, можно ориентироваться на указанные габариты

Разновидности забежных лестниц

На иллюстрации ниже представлена типичная лестница на второй этаж с забежными ступенями с поворотом под прямым углом. Термины на рисунке поясняют конструкцию и (за исключением балясин и столбов) относятся к моделям, изготовленным из любых материалов.

Конструкция забежной лестницы

Под радиусными ступенями и подступенками понимаются элементы, включающие прямолинейные и дуговые участки. При правильном выборе конфигурации радиусные ступени позволяют обеспечить более свободный заход на лестницу (выход с нее) и создают поворотное движение с углом до 90 градусов.

Архитектурно конструкции забежных лестниц различаются по:

• углу поворота, стандартными считаются 90, 180 и 360 градусов;
• геометрии – Г-, П-образные;
• по форме поворотных участков – прямолинейные (квадрат, трапеция, угол) или закругленные (радиусные).

При этом угол поворота, точнее, направление хода, иногда обозначаются дробным отношением, где дробью обозначается поворот на часть круга (1/4 – четверть, ½ – половина). Забежные лестницы с поворотом выполняются чаще всего от 1/8 до ¾. Другое обозначение того же понятия – забежная лестница 90:1 (180:1, 360/2), где первая цифра дроби – угол поворота, вторая – количество поворотов. Ведь для того, чтобы изменить угол хода на 360 градусов, например, можно повернуть спуск дважды, каждый раз на 180, трижды – на 120, четырежды – на 90 градусов.

Конструктивно выделяют изделия:

• на косоурах (одном, двух, трех и более для широких пролетов и/или значительных нагрузок);
• на тетивах;
• с консольно закрепленными ступенями;
• на больцах (металлические детали, скрепляющие ступени в единую конструкцию и заменяющие/дополняющие подступенки);
• комбинированные.

Комбинация способов крепления ступеней может выглядеть как использование тетивы и косоура, косоура и крепления в стене, тетивы и крепления в стене, косоура и больцев и так далее.

По используемым материалам делят лестницу с забежными ступенями (с поворотом) на:

• деревянные;
• металлические (сварные или сборные);
• бетонные и железобетонные;
• комбинированные.

Наиболее часто встречаются цельнодеревянные модели (в частных домах) и комбинированные. Во-вторых основой является металл, сами ступени (опорная плоскость) изготавливаются из дерева, специального стекла, полимеров, бетона.

Стоит отметить также открытое расположение – например, по двум смежным стенам в помещении – или закрытое, когда лестница полностью или частично скрыта в проеме между стенами.

Детали и оформление своими руками на примере

Главная часть элемента декора – топливный блок. Его форма напрямую зависит от созданного дизайна. Например, блок может выглядеть как герметичная коробка, сделанная из нержавеющей, стали с узкой длинной прорезью дозаправки устройства и выхода пламени. Такое устройство называется горелкой.

Вы сможете купить горелку или сделать сами при помощи подручных материалов. К примеру на 4 рисунке горелка изготовлена из консервной банки.

Рекомендации по выбору материала:

Подходящий металл должен иметь толщину более 2 мм. Подобный бак вы можете достать на рынке, в магазине, сделать из бака отслужившей стиральной машины. Этот блок ставят в более габаритную емкость, он также изготавливается из металлических материалов.
Если вы желаете иметь дома небольшой нагреватель, который легко поставить на стол, то для этого используйте маленькую вазу (металлическую) или кружку с установленной сеткой-фильтром

Он служит оградой от открытого огня, и сквозь него можно безопасно добавлять топливо.
Ручку кружки осторожно отрезать, не повредив внутреннюю поверхность емкости, ведь тогда топливо просто выльется. Если использовать несколько подобных кружек, то камин будет намного больших размеров.

Очень важно позаботиться об оформлении биокамина, украсить своими руками комнату и сделать его главным аксессуаром всего интерьера. Можно также создать несколько отдельных факелов в одной печи

Для обрамления нужно подобрать специальный материал, который не боится открытого огня. Обычно используют огнеупорное стекло, выдерживающее большие температуры. Сквозь него можно наблюдать за красивым игривым пламенем.

Способ расчета ступеней лестничного марша

Для движения по лестнице в доме без прикладывания чрезмерных усилий необходимо, чтобы для каждой ступени соблюдалось определенное соотношение между «расстоянием», на которое человек движется вперед, и «расстоянием», на которое он опускается или поднимается. Такое соотношение называется уклоном. Таким образом, ширина проступи и высота подступенка должны соответствовать ширине среднего человеческого шага, а она при подъеме ноги на 300 мм в среднем составляет примерно 600 мм. В строительстве существует правило, согласно которому ширина среднего шага человека равна сумме удвоенной высоты подступенка (К) и ширины проступи (Ъ):

2h + b = 600-650 мм.

Например, если высота подступенка составляет 185 мм, то ширина проступи должна быть равна 270 мм. Так, согласно приведенной формуле расчета ступеней: 2×185+ 270 = 640 мм.

При высоте подступенка 170 мм ширина проступи будет составлять 290 мм. Такое соотношение принято считать идеальным. Но на практике при расчете ступеней лестницы рекомендуется придерживаться других параметров.

Так, например, в доме высота подступенка обычно не превышает 170 мм, но иногда может варьироваться в пределах от 120 до 200 мм и даже более, а ширина проступи — от 280 до 300 мм (но она не должна быть менее 250 мм).

Часто ширину проступи увеличивают примерно на 20-30 мм (в зависимости от толщины подступенка), так как лестница с углубленными подступенками является более удобной в эксплуатации. Но это считается крайней вынужденной мерой, когда нет другого способа увеличить ширину проступи. При этом ширина проступи становится больше, а место, предназначенное под лестничную конструкцию, остается неизменным.

При расчете ступеней прямой лестницы, умножив оптимальную ширину проступи на количество подступенков, можно вычислить заложение марша, т. е. длину его горизонтальной проекции. До этого необходимо вычесть из количества подступенков 1, так как при совпадении верхней проступи с уровнем пола или лестничной клетки количество проступей сокращается на одну.

Для вычисления длины основания лестницы этим способом следует умножить количество проступей на их ширину. Кроме того, длина общего прогона и длина проема в полу верхнего этажа должны быть почти одинаковыми.

После проведения подсчетов, определив высоту лестницы, можно выполнить расчет количества ступеней и длину основания лестничной конструкции (общий прогон). Высота лестницы напрямую зависит от высоты этажа. Как же рассчитать количество ступеней? Разделив полученную величину на высоту подступенка, можно узнать точное количество ступеней.

При первоначальном выборе высоты подступенка важно помнить, что частное от деления должно являться целым числом, в противном случае ступени будут иметь разную высоту, а это недопустимо. Дробный результат необходимо округлить в большую сторону для более пологой конструкции или, наоборот, — в меньшую, если допускается, что лестница будет крутой

Разделив общую высоту марша на количество ступеней и округлив результат, можно вычислить высоту подступенка.

Далее вы узнаете, как рассчитать ступени лестницы, зная высоту подступенка и ширину проступи.

Особенности сборки и монтажа забежной лестницы

Для производства данного устройства необходимо придерживаться определенной инструкции:

• Первым делом изготавливают балки. На подобранном материале производят образец треугольной формы. Высота и углубление ступеней равна катетам треугольника. Делается разметка, циркулярной пилой вырезается косоур.
• В столбе выдалбливается стержень для вхождения косоура.
• В поворотной части производиться монтаж базы для ступенек.
• В верху балки фиксируется. Для этого используются металлические уголки. Детали должны быть на одинаковом уровне, тогда будущая конструкция имеет ровный вид.
• В забежной части вырезаются порожки. В общей сложности их надобно примерно три, четыре. Панель из дерева делят на надлежащую численность частей с помощью линии, идущей из одного ее угла.
• Длина ступеней обязана быть равной.
• Лакированием рекомендуют заниматься перед установкой. Покрытие лаком выполняется в три слоя.
• Для фиксации ступеней в столбе делаются пазы. Чрезмерно широкие не нужны, иначе не будет удерживаться.
• В дополнение смазывают клеем и производят фиксацию саморезами.
• Чаще перила просто прикручиваются саморезами или шкантами к главной конструкции.
• Затем их надобно точно подогнать по размеру: натягивают шнур от первого до последнего столба, отмечают уровень. По нему обрезают столбики.
• Крепиться поручень.
• Создается опалубка.
• Производят укладку арматуры, образующую форму ступеней.
• Замешивают раствор: песок, цемент, щебень.
• Заливают ступени, выравнивают их. В процессе застывания постоянно увлажняют, чтобы избежать появление трещин.

Материалы для изготовления

При выборе материалов для производства можно ориентироваться просто на понравившееся фото, которое удается найти в каталоге строительной фирмы, в журнале или в интернете, но обычно хозяин дома исходит главным образом из собственных вкусовых предпочтений или финансовых возможностей, дизайнеры ориентируются на общую концепцию оформления интерьера.

Красное дерево – отличный выбор для поворотной лестницы

Основанием обычно служат косоуры или тетивы. С одной стороны в качестве опоры используется стена, с другой стороны – косоур или тетива, как и у обычных прямоугольных лестниц. В местах поворота производится дополнительное крепление к опорным столбам, которые устанавливаются на первом этаже и достигают высоты или второго этажа, где производится второе укрепление столба, или только до высоты самого поворота, имея только нижнюю точку фиксации. Соответственно, при повороте на 90 градусов достаточно только одного столба между этажами, при повороте на 180 – нужно два. Столб обычно изготавливают из металлической балки или толстого бревна. Ширина сечения зависит от радиуса поворота лестницы. В дальнейшем столб можно покрасить или задекорировать как-то иначе – все зависит от интерьера и общего дизайна помещения.

Косоуры или тетивы стандартно производятся из металла или дерева. Материалами для изготовления ступеней могут служить:

Главное отличие забежных ступеней перед обычными прямоугольными является их трапецевидная форма. Пространство между ступеней может быть заполнено подступеньками, но можно обойтись и без них.

Очень простая и стильная деревянная лестница с забежными ступенями

Редко, но все же иногда можно встретить конструкции которые полностью выполнены из железобетона или кирпича, но они выглядят очень громоздкими и малопривлекательными. К тому же, такие лестницы не дают возможности осуществить полный поворот на 180 градусов. Разновидностей лестниц очень много, достаточно просто просмотреть фото из каталогов специализированных фирм. Такие конструкции очень часто можно встретить в загородных домах, коттеджах, в городских многоуровневых квартирах, в офисных зданиях и торговых центрах. Изготовить такую лестницу своими руками несколько труднее, чем обычную прямолинейную, но вполне возможно. Однако прежде чем приступать к строительству лучше заранее проконсультироваться со специалистом, чтобы не допустить ошибок при проектировании лестничных ступеней по ГОСТ .

Добавьте свой комментарий:

Лестница с поворотом на 90 градусов — как сделать своими руками

Мы покажем, как сделать забежную лестницу на примере конструкции со следующими параметрами:

• длина лестничного проема равна 2294 мм;
• ширина — 930 мм;
• высота перекрытия — 2683 мм.

Угловая лестница состоит из двух маршей. В длинном марше 8 ступеней, причем верхняя совпадает с площадкой второго этажа. В нижнем марше 2 ступеньки. И три ступени забежные, угол поворота которых равен 30°. Проект деревянной лестницы будет выглядеть так:

Деревянная лестница с поворотом выполняется на двух косоурах с размерами 50х300х3000 мм, один их которых укреплен на стену, а другой — на опорный столб с габаритами 100х100х2500 мм. Необходимо также закупить ступеньки размером 900х300х40 мм, поворотную площадку 900х900х40 мм, из которой будут вырезаны забежные ступени, и балясины.

Деревянная лестница с забежными ступенями, имеющая данную форму и параметры, изготавливается в несколько этапов.

Изготовление косоуров

Сначала следует подготовить шаблон, представляющий из себя прямоугольный треугольник, катеты которого равны глубине проступи и высоте подступенка. Для удобства треугольник следует закрепить на направляющую рейку, как на фото. С помощью данного шаблона размечаем косоур и вырезаем лишнее циркулярной пилой. Необходимо помнить, что в самой тонкой части ширина косоура не должна быть меньше 15 см.

Далее можно приступать к установке опорного столба. Предварительно в столбе необходимо выдолбить паз, в который будет вставлен косоур.

В углу сооружаем импровизированную опорную конструкцию, которая будет распирать пристенный косоур и служить основой для забежных ступеней.

Верхние концы косоуров закрепляем с помощью металлических уголков.

После того, как несущие элементы будут закреплены, должно получится следующее:

При установке косоуров важно отслеживать уровень, чтобы впоследствии ступеньки легли строго горизонтально. Наиболее распространенной ошибкой неопытных мастеров является то, что за горизонтальность принимается параллельность полу

Но пол может быть неровным, поэтому определять данный параметр необходимо только при помощи уровня.

Как сделать забежные ступени

Забежные ступени вырезаются из прямоугольной доски 900х900х40 мм. Для лестницы с поворотом на 90 градусов будет достаточно трех ступенек. Чтобы их сделать, делим доску на три части линиями, выходящими из одного угла. Вырезанные ступени подгоняем по длине.

Определившись каким лаком покрыть лестницу, наносим на ступени как минимум 3 слоя.

Монтаж лестницы с забежными ступенями

Чтобы закрепить забежные ступени, в столбе вырезаются пазы, высота которых чуть меньше толщины доски. Так мы обеспечим надежную фиксацию ступенек с внутренней стороны лестницы. А с внешней стороны — дорабатываем опорную конструкцию, чтобы на нее можно было положить ступеньки.

С внешней стороны лестничного марша поворотные ступени прикручиваются к опорному каркасу с помощью саморезов. Внутренние концы ступенек вставляются в распилы и для усиления конструкции проклеиваются клеем ПВА, смешанным с опилками.

Далее крепим прямые ступеньки с помощью длинных саморезов с утопленными головками. Нижний лестничный марш будет сделан на тетиве, чтобы скрыть выступающий угол забежной ступени.

Конец тетивы обрезаем под прямым углом относительно пола, чтобы можно было установить входной столб.

Установка перил

Теперь необходимо установить балясины. Иногда их крепят снизу через ступеньки с помощью саморезов, но такой способ ненадежен. Лучше использовать шканты — деревянные стержни цилиндрической формы.

Для этого в ступенях высверливается отверстие, диаметр которого немного меньше сечения шканта, и заполняется клеем

Аналогичное отверстие делается в балясинах, причем очень важно, чтобы оно было точно по центру. Если балясина имеет прямоугольную форму, то центр определяется как пересечение диагоналей прямоугольника

Постарайтесь как можно точнее просверлить отверстия, чтобы они получились строго вертикальными, ведь от этого будет зависеть положение балясин.

Между первым и последним столбом натягивается веревка, по которой на всех балясинах отмечается угол наклона перил. Далее по нанесенным меткам срезаются верхушки стоек. Таким образом мы подготавливаем балясины для установки поручня.

Поручень можно закрепить при помощи простых саморезов (впотай), а места крепления скрыть шпатлевкой.

Одномаршевая лестница с забежными ступенями готова. Вот что у нас получилось.

При таком способе изготовления нагрузка на нижнюю поворотную ступень будет действовать вдоль волокон дерева, что нежелательно, так как это ослабляет конструкцию. В этом случае потребуется дополнительно укрепить ступень подпоркой, что мы и сделали.
