Обзор металлических отопительных печей

Вертикальная печь с водяным контуром

Эта буржуйка может работать на дровах, угле и брикетах. Агрегат делается из одного 50-литрового баллона, установленного вертикально. Внутрь верхней части заделана камера нагрева с теплообменными ребрами, сквозь которые можно прогонять воду либо воздушный поток. Кратко перечислим технические характеристики печки:

• отапливаемая площадь – до 40 м²;
• мощность водяного контура – 2 кВт (в режиме максимального горения);
• объем топки – примерно 25 литров;
• толщина металла перегородок – 4 мм.

Принцип действия печи прост: пламя нагревает боковые стенки агрегата и дно верхней камеры с приваренными металлическими пластинами. Через патрубок в полость принудительно подается вода или незамерзающая жидкость, отнимает тепло у поверхностей нагрева, затем направляется в отопительные приборы (как вариант, самодельные регистры из гладких труб).

Печь-буржуйка годится для обогрева 2 комнат маленького дачного домика, мастерской или бытовки. Длительность горения в режиме поддержания тепла – 2…3 часа в зависимости от качества и вида топлива. Количество присоединяемых радиаторов отопления – 2 шт. теплоотдачей 0.8—1 кВт каждый.

Чертеж и схема работы вертикальной круглой печи

Из чего варить дачный отопитель

Помимо пропановой емкости на 50 л, для сборки понадобятся такие материалы:

• сталь листовая марки Ст20 толщиной 4—5 мм — дно водяной камеры;
• то же, 3 мм – дверки, обрамления, ребра теплообменника;
• арматура Ø12…16 мм на колосниковую решетку;
• обрезки труб диаметром 100 и 32 мм для изготовления присоединительных патрубков;
• асбестовый шнур, огнестойкое базальтовое волокно.

Для подключения системы водяного отопления можно поставить сгоны Ø32…20 мм с готовой резьбой. Перед началом работ аккуратно разберите баллон — демонтируйте газовый вентиль и налейте в емкость воды.

Ребра из обрезков железа играют важную роль — увеличивают рабочую поверхность теплообменника

Порядок ведения сборочных работ

Изготовление печи-буржуйки начинается со вскрытия баллона – здесь придется срезать верхнюю часть по существующему сварному шву. Дальше работаем по инструкции:

1. Проделайте в боковой стенке квадратные отверстия согласно приведенному чертежу.
2. Заготовьте из металла детали печки – круглую перегородку Ø30 см, рамки под дверцы шириной 80 мм и сами створки. Обрамления прикрепите сваркой к корпусу, как показано на фото.
3. Из арматуры сварите колосники, четко придерживаясь внутреннего размера сосуда. Тогда решетка плотно ляжет на сварочный стык без дополнительных опор.
4. К отрезанной крышке герметично приварите 2 штуцера с резьбой, куда впоследствии подключатся магистрали водяной системы.
5. Круглую заготовку установите на торец баллона, обварив шов со стороны топливника. Сверху приделайте теплообменные пластины из обрезков металлического листа.
6. Поставьте крышку со штуцерами на прежнее место, смонтируйте дверцы и приварите дымоходный патрубок. Для красоты печку можно покрасить черным термостойким составом (продается в аэрозольной упаковке).

Монтаж печи и дымохода выполняйте согласно правилам пожарной безопасности. Отделку из горючих материалов поблизости от буржуйки закрывайте листами оцинковки. Также соблюдайте расстояние 0.5 м от стального дымохода до деревянного перекрытия. Если применяется сэндвич-труба, то отступ уменьшается до 38 см.

При устройстве водяного отопления учтите важный нюанс: без принудительной циркуляции теплоноситель в нагревательной камере печи быстро закипит. Подключайте батареи в соответствии со схемой, на обратной линии ставьте фильтр-грязевик и циркуляционный насос. Если планируется отапливать дачу периодически, заполните систему антифризом.

Схема присоединения греющего контура буржуйки к батареям отопления

Выбираем стилевое направление

Не только цена и конструкция влияют на выбор печи. Значение имеет и выбранное стилевое направление. Именно облицовка является визуальным оформлением печи. В ассортименте покупатель для своего дома найдет печи, которые стали олицетворением традиционной и нестареющей классики, а также настоящего модерна, сюрреализма, ультрасовременного стиля. Классическая печь радует покупателей лаконичными и привычными формами: античными барельефами и мини-колоннами. Можно сделать заказ на любую печь, в т.ч. на заказ. Для настоящих экспериментаторов, которые предпочитают нетривиальный стиль предложены по доступным ценам оригинальные печи в нескольких стилевых направлениях:

• ампир – порталы печи могут быть изготовлены из мрамора, а сама конструкция отличается некоторой помпезностью;
• царские изразцы – этот вариант для тех, кто не обращает внимания на цены, но предпочитает настоящую роскошь – такая печь будет облицовываться огнеупорным кафелем или художественной мозаикой;
• рустик – стиль деревенский, когда печь облицована камнем, кирпичом, туфом, ракушечником или мрамором, нередко используется дерево; за особенное обаяние, надежность и прочность заказов на такие печи всегда предостаточно;
• хай-тек и минимализм – черты такого стиля не только выгодная цена, доступная многим семьям, но еще и строгие, лаконичные, выверенные линии; печи хай-тек дополнены стеклянными элементами, для обоих стилей характерно использование современных материалов;

Камерные печи

Камерная металлическая печь – это привычная многим людям «буржуйка», вот только доработанная с учетом современных требований к отопительному оборудованию.

Технические характеристики подобных устройств выглядят следующим образом:

• Теплоотдача осуществляется по большей части за счет конвекции, а от самого корпуса исходит лишь четверть выработанного тепла;
• Вероятность возникновения конденсата отсутствует, а температура газов на выходе превышает 100 градусов;
• Дымоход необходимо очищать не более одного раза в год;
• КПД достигает 60% при использовании угля и дров.

Своими руками отопительная печь из металла создается без особых затруднений, но процессу ее постройки нужно уделить отдельную статью.

Установка

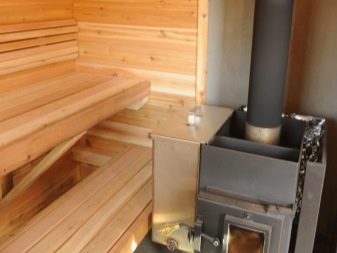

Чтобы установить печь из металла в бане, надо начать с подготовки площадки для неё. Такая печь меньше весит, чем кирпичная, под неё не нужен фундамент, но она имеет большую пожарную опасность из-за достижения высоких температур вследствие длительного горения дров.

Площадка для установки печи готовится как минимум раза в два больше, чем площадь, занимаемая самой печью, и состоит из нескольких слоев, расположенных снизу вверх:

• асбестовое покрытие;
• нержавеющая сталь;
• жаростойкий кирпич шести сантиметровый;

Есть другой вариант:

• выкапываем неглубокий котлован, по площади придерживаемся прежней пропорции;
• засыпаем песок, щебень, утрамбовываем;
• заливаем цементным раствором, ждем, когда застынет;
• в качестве теплоизоляции расстилаем рубероид;
• плоскость проверяем уровнем, небольшой уклон лучше сделать в сторону слива;
• выкладываем два ряда красного кирпича.

Для исключения возгорания печь ставят не ближе одного метра от стен и легко возгорающихся предметов. Стены вокруг печи штукатурят, обкладывают кирпичом, обшивают листами железа или минорита, отделяют место хранения дров. Если топка вынесена из парилки, проем также защищается от возгорания негорючими материалами.

Место создания отверстия для установки дымохода надо предусмотреть ещё при постройке помещения бани. Создание колен в дымовой трубе послужит причиной к отложению в таких частях трубы сажи, что ухудшит тягу в печи. При невозможности исключить подобных мест в дымоходе предусмотрите возможность разбирать этот участок, чтобы прочистить его.

Канал для дымохода следует делать из двойного стенного сэндвича, наполненного базальтовой ватой. В качестве изоляции можно использовать квадратный водяной бак, который устанавливается в перекрытие.

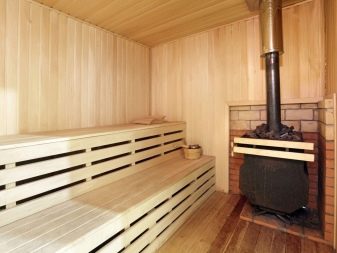

Установив печку на место, заполняем каменку камнями базальта, речной или морской гальки, габбро-диабаза, талькохлорита, порфириата, дунита, белого кварца, малинового кварцита. Камни лучше выбирать плоской формы и укладывать их в каменке на ребро. Не используйте камни с красными прожилками или вкраплениями (это железо), оно при окислении вредит здоровью.

Сборка печи

Сооружение твердотопливного обогревателя состоит из нескольких важных этапов. На предварительно очищенный стол кладут металлический лист и последовательно наносят на него точки. В этот момент мастеру пригодится стальной карандаш. Для нанесения на заготовки точных параметров понадобится мел. Нужно вырезать все фрагменты плазморезом.

Аккуратно формируют отверстия для трубы и компактной конфорки. На той пластине, которая в дальнейшем будет приварена к лицевой части, вырезают отверстие для установки топочной дверцы и поддувала. Нужно предусмотреть наличие колосниковых отверстий. В соответствии с проектом конструкции сваривают все заготовки.

Во внутреннем отсеке крепят пластины, которые сформируют небольшие каналы. К отверстию для подсоединения дымохода приваривают небольшой фрагмент трубы. К самому дну прикрепляют прочные стойки, которые выполнены из профиля уголкового типа. Все подготовленные дверцы не спеша надевают на шарниры.

Поверхность тщательно очищают от загрязнений и окалины. Корпус нужно отшлифовать. На финальном этапе выполняют окончательную отделку конструкции.

Пиролизная печь с вмонтированной дверцей из жаропрочного стекла

Грелка на чайник «Снеговик»

Выбор металла

Технические характеристики будущего отопительного устройства во многом зависят от выбранного для него металла, что отражается на себестоимости работы и сложности ее выполнения.

Для создания агрегатов используют:

1. Суррогаты. К ним относятся, например, алюминиевые бидоны для молока. Но их использование нельзя назвать самым лучшим вариантом. Причина в том, что обеспечить высокий КПД может дожигание отработанных газов, во время которого температура достигает минимум 400 градусов, а при эксплуатации экологичной печки она поднимается до 600 градусов. Но при 660 градусах алюминий плавится. Это означает, что из бидона долговечная печь не получится.
2. Обычную конструкционную сталь. Характеризуется пределом прочности до 400 градусов (свыше 2-х часов) и 600 градусов (до 2-х часов). Для печей подходит исключительно толстая сталь – минимум 4 миллиметра. Но частое использование подобного агрегата невозможно, поскольку он всего за одну зиму прогорит.
3. Жаропрочную сталь. Из нее изготавливают заводские печи, задействуя спецсталь толщиной 1,5 — 3 миллиметра. Служат данные конструкции до 20 — 30 лет. Они компактны, имеют небольшой вес и высокий КПД. Заводские агрегаты обычно сертифицированы соответствующими службами, их можно монтировать в жилых постройках. Сверху у них бывают маломощные водогрейные регистры или варочные поверхности. Изготовить из жаропрочной стали своими руками металлическую печь вполне возможно, поскольку сборка отдельных моделей не нуждается в капитальной сварке, а соединения выполняют иначе, например, при помощи стальных заклепок. Примером такого прибора является изделие «Слобожанка».
4. Чугун. Железо с примесью углерода характеризуется незначительной величиной теплопроводности и тем самым хорошо удерживает тепло внутри печи. Прогревается чугунный агрегат быстро, а после протопки еще в течение 3 – 4 часов продолжает обеспечивать обогрев. Его используют для теплоснабжения помещений площадью до 60 «квадратов». Для изготовления печей подойдет чугун толщиной 6 –25 миллиметров. Более тонкий сплав отличается повышенной хрупкостью, а слишком толстый при первой же растопке может треснуть. По причине значительного веса чугунные печи нельзя устанавливать непосредственно на пол, а поэтому приходится обустраивать бетонную стяжку. Для этого разбирают пол и заливают бетонную площадку нужной высоты. Сделать печь из чугуна самостоятельно не получится, так как в кустарных условиях его невозможно обработать. Используют такие агрегаты для обогрева хозпомещений или теплиц.

Продукты

Изготовление дачной печи своими руками

Чтобы произвести сборку без задержек и трудностей, необходимо следующее.

Проект

Если требуется отапливать гараж или другие второстепенные помещения, то предпочтение отдаётся обыкновенной металлической печи.

Сделать её просто и нагревается аппарат довольно быстро. При этом агрегат не требует много топлива и относится к разновидности сравнительно экономичных самодельных обогревателей. Хозяину не придётся слишком часто тратиться на дрова, чтобы согреться.

Если требуется установить подобное сооружение внутри частного дома или дачи, лучшим выбором считается каминная печь. Она обладает меньшей степенью пожароопасности за счёт огнеупорной облицовки. Изделие способно быстро нагреваться и отапливать помещение. Для печи характерен эстетичный внешний вид, гармонично вписывающийся в интерьер.

Материалы

Необходимо выбрать сырьё для постройки. Как уже упоминалось выше, роль основного строительного материала играют металлические листы толщиной от 5 мм. Подобное условие выполняется, чтобы избежать прогара стенок во время работы печи.

Для обустройства фундамента потребуется цементный раствор и огнеупорный кирпич. Для ножек печи требуются уголки, выполненные из металла, толщина которых составляет не менее 8—10 мм.

Заготавливается труба для дымохода диаметром от 10 см и достаточной длины, чтобы обеспечить выход дымных масс за пределы помещения.

Перед дверцей топки делается специальная площадка, предназначенная для повышения пожарной безопасности. Для организации которой подготавливается металлический лист толщиной от 3 мм.

Качественные материалы позволят агрегату прослужить продолжительный срок и исправно отапливать помещение. При выборе металла предпочтение отдаётся наиболее толстым листам, так как печи свойственно быстро нагреваться.

Место для конструкции

Чтобы подготовить место для печи, как уже упоминалось выше, необходимо ограничить контакт нагревающихся элементов конструкции с деревянными деталями интерьера.

Для предотвращения случайного возгорания на месте расположения сооружения заливается небольшой фундамент, на который в будущем установится сама печь. Для постройки выбирается огнеупорный кирпич и качественный цемент.

Важно! Если правильно выполнить описанные предварительные процедуры, то печь получится сделать быстро и без затруднений и задержек

Процесс изготовления

Чтобы правильно применить заготовленные материалы, стоит придерживаться определённого алгоритма:

1. Взять четыре металлических листа толщиной не менее 8 мм и сварить вместе края, получается куб без дна и крышки.
2. Вырезать проём в одной из стенок. Предназначается для закладки дров, поэтому стоит сделать отверстие побольше.
3. Вмонтировать дверцы топки. Вырезать из металла такой же толщины.
4. Взять другой лист металла, к которому по углам приварить заблаговременно подготовленные стальные уголки толщиной не менее 10 мм, играющие роль ножек для установки конструкции.
5. Приварить дно к корпусу и организовать поддувало для контроля тяги печи в будущем.
6. Сделать крышку печи. Взять металлический лист такой же толщины. В нём вырезать отверстие, к которому будущем приварить трубу, служащую дымоходом.
7. Изготовить площадку перед топкой, выполняющую роль пожарной безопасности. Для этого взять менее тонкий стальной лист и прикрутить к полу под дверцей топки.
8. Произвести жаростойкую облицовку для повышения пожарной безопасности. Этот шаг выполняется по желанию, но его соблюдение понизит вероятность случайного пожара. Что полезным, если печь стоит внутри дачи или частного дома.

Совет. Выполнить описанный алгоритм довольно просто. Со сборкой справится человек, умеющий обращаться со сварочным аппаратом и желающий сэкономить, самостоятельно изготовив обогревающий агрегат, способный быстро отапливать помещение и расходующий небольшое количество древесного топлива.

На изготовление не уйдёт много времени. У человека, имеющего малый опыт в подобных делах, получится соорудить металлическую печь за несколько часов. В любом случае процедура занимает меньший отрезок времени, чем кладка каменного сооружения с большим количеством трудоёмких этапов.

Принцип работы дровяных печек

Одной из особенностей приборов для обогрева является камера вторичного дожига, для которой характерно медленное сжигание топлива. Проще говоря, поленья в топке не горят, а тлеют. Этот эффект достигаться регулировкой количества поступающего воздуха в топливную камеру.

Камера сгорания разделена на два отсека. При тлеющих дровах несгоревший горючий газ поступает во второй отсек камеры, куда дополнительно поступает воздух с инжекторных трубок, после чего газ догорает полностью, а дрова остаются тлеть дальше.

Несгоревший газ из основной топки поступает в камеру дополнительного сгорания, где после смешивания с дополнительной порцией воздуха воспламеняется, выделяя дополнительную тепловою энергию

Среди преимуществ системы стоит отметить: увеличение эксплуатационных ресурсов приборов, большую экономичность – печь работает 8-9 часов на одной закладке дров.

Недостатков немного больше: работает система только на сухих дровах, режим горения придется постоянно настраивать, что несколько неудобно. Также необходимо постоянно следить за чистотой дымохода и периодически выполнять его чистку.

Красивые примеры в интерьере

Средства для изготовления и непосредственно процесс

При желании изготовить тематический агрегат придется рассмотреть немало фото печей из металла, сделанных своими руками, после чего составить чертеж и вооружиться:

• Сварочным оборудованием с электродами;
• Листовым металлом или «донорскими» конструкциями;
• Стальными уголками;
• Болгаркой с отрезным кругом;
• Большим и средним молотками;
• Арматурой диаметром 8 мм;
• Измерительными инструментами – рулеткой, уголком;
• Карандашом или острым гвоздем для проведения линий.

Когда все инструменты собраны, можно переходить непосредственно к мероприятию:

• Нарезание трубы и 5 прямоугольников посредством болгарки;
• Приваривание впритык стальных или чугунных листов сварочным аппаратом;
• Приваривание дна к стенкам с последующей проверкой ровности готовой конструкции;
• Разметка на стенках бочки мест, где будут находиться топка, зольник, дымоход;
• Приваривание уголков к «бочке» на уровне 10 см от ее дна (это необходимо для установки колосниковой решетки);
• Изготовление колосников из обрезков, которые можно достать из трубы 2-сантиметрового диаметра или соответствующих металлических прутков;
• Фиксация трубок и их приваривание;
• Приваривание двух арматурных отрезков вверху конструкции для организации отражателя;
• Приваривание крышки к «бочке» (первая уже должна располагать отверстием для дымохода);
• Изготовление дверных ручек из труб или пластин;
• Изготовление ножек из уголков или арматуры;
• Организация дымохода с помощью 135-180-миллиметровой трубы;
• Создание поворотной заслонки снизу дымохода;
• Установка печи.

Изготовление металлическое печи – вполне реализуемая задача. Надо только подходить к соответствующему проекту неторопливо и постепенно. Тогда готовый результат не разочарует.

Вздутие живота у кроликов: симптомы, причина и лечение, видео, личный опыт

Особенности

Высокая деловая интенсивность утомляет человека. Чтобы восполнить силы необходимо вернуться к природе, её истокам. Теснота ванных комнат, синтетика душевых кабинок не способствуют умиротворению и расслаблению. Есть только одно место, где смывается не только грязь, но и усталость – это загородная банька.

Главный атрибут отечественной бани – это печь индивидуальной конструкции, сделанная своими руками. Обычно это экономичное устройство, обильно выделяющее тепло.

Плюсы самодельных металлических печей являются следующими:

• выполняются своими руками, при этом достаточно иметь базовые навыки электросварки;
• являются гораздо дешевле кирпичных аналогов;
• не требуют специальных знаний при выполнении кладки;
• при обкладке кирпичом не уступает кирпичным аналогам по теплообмену;
• малогабаритность, что критично для небольших помещений;

• простота пользования, эксплуатация не требует навыков;
• можно топить любыми видами твёрдого топлива;
• быстрота подготовки – обычно в пределах часа.

К минусам металлических печей относятся следующие:

• ограниченное количество модификаций;
• неизбежные деформации под действием температуры;
• малая теплоёмкость, которая компенсируется обкладкой кирпичом;
• пересушенный воздух;
• при отсутствии калорифера существует возможность теплового удара;
• эффективность только в небольших помещениях.

Железные печи появились на исходе XIX века. Прототипом таких устройств является так называемая буржуйка, оснащённая стальным баком, дверцей и средством дымоотвода. Этот необычный термин появился довольно давно и существует два предположения его возникновения.

Первый вариант заключается в том, это название образовалось из-за естественной «прожорливости» конструкции и малый КПД. Народная фантазия объединила эти качества понятием «буржуй», который «ест» много дров и даёт мало тепла. Только истинная народность может объяснить совершённую полярность второй трактовки. Известно, что эта печка стала популярной во время буржуазной революции, поскольку она была нетребовательная к топливу и работала довольно эффективно.

Стоит подробнее рассмотреть её конструкционные особенности. Сегодня представлена масса аналогичных печей, но их связывает практичность. Это первое, что приходит на ум при знакомстве с процессом их работы, независимо от того, что перед нами – вариант в стиле ретро или современный высокотехнологичный экземпляр, созданный с использованием нанотехнологий и композитов.

Несмотря на то что буржуйка – это самый простой нагревательный прибор, её конструкция чётко соответствует принципам теплообмена.

Следует подробно рассмотреть устройство этого нагревательного прибора. Конструкция обеспечивает реализацию двух функций – это разогрев каменки и пространства.

Обычная печь для бани из железа включает несколько функциональных блоков, такие как:

• топка – это зона для сжигания энергоносителя;
• теплообменное устройство обеспечивает обмен теплом с каменкой и нагревает пространство;
• каменка – это специально подобранные камни, которые являются источником тепла в парилке;
• дымоотвод выводит летучие продукты сгорания из помещения;
• бак для нагрева воды обычно изготовлен из нержавеющей стали.

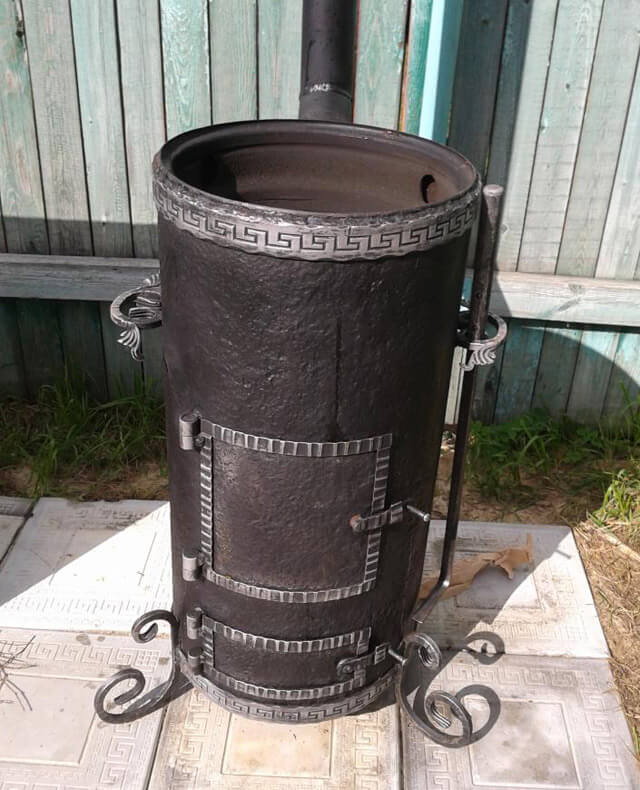

Изготовление печи

Когда решение сделать печь из металла самостоятельно принято, тогда можно выбирать металлическую трубу. Служа «донором» для будущего изделия, ее диаметр должен составлять 50-80 см. Длина трубы должна быть около 1,5 м (запас приветствуется). Толщина стенок – 8-16 мм. Также пригодится труба для дымохода диаметром 135-180 мм.

Чертежи печей из металла своими руками могут углубить в теорию. Совсем другое дело – непосредственно технология изготовления

Первым делом труба разрезается на две части – одна должна иметь длину 0,9 м, вторая 0,6 м. Первая идет на изготовление печи, вторая – на изготовление водяного бака.

Затем в трубе надо проделать вырезы – будущие проходы к поддувалу и топке. Вырезанные куски металла остаются для изготовления дверец.

Следующий шаг – установка колосников, сделанных из арматуры. Крепление колосниковой решетки должно соответствовать объемам и принципу загрузки топлива. Чтобы фиксировать колосниковую решетку, к ней привариваются ушки.

Далее в верхней плоскости печи делается отверстие, куда вставляется дымоходная труба.

При изготовлении банной печи придется руководствоваться следующим перечнем работ:

• Сначала ниже печной топки устраивается каменка;
• Затем надо установить рядом с топкой бак. Установка происходит таким образом, чтобы часть бака находилась на подпорках, вторая – на топке;
• К баку следует подсоединить кран;
• Следующий этап – приваривание ножек ко дну конструкции;
• По всему периметру печи надо из огнеупорного кирпича устроить экран.

Если дымоход проходит через чердак, то у первого должны отсутствовать задвижки. Легкую печь в баню из металла своими руками можно ставить на металлический лист.

Тяжелые аналоги уже требуют подготовки дополнительного кирпичного или бетонного основания высотой 20 см.
