Выводим сэндвич-трубы через стену дома

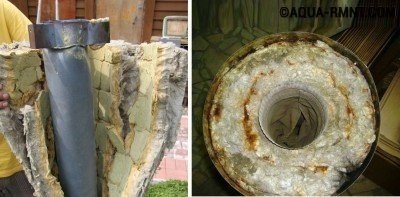

Утепление наружного дымохода

Как уже отмечалось, самый оптимальный вариант дымохода, — это использование сэндвич-трубы, которая не только отличается простотой монтажа, она также не требует дополнительного утепления.

Если для дымоотведения используется одноконтурная труба, тогда нужно вмонтировать её в короб, где расстояние между стенками короба и трубы заполняется базальтовым теплоизолятором. Также в качестве утеплителя можно применить фольгу или другой негорючий материал, но сверху трубу обязательно нужно укрыть плотным слоем теплоизолирующего негорючего материала.

Подводя итог всего вышеописанного, стоит сказать, что произвести установку дымохода через стену — достаточно просто. Если вы будете точно соблюдать технологию монтажа, то эта процедура не отнимет у вас много времени и сил, а отопительный прибор будет радовать эффективностью работы и хорошей тягой.

Как правильно устанавливать такой дымоход

При монтаже дымохода из сэндвич труб нет необходимости сооружать специальный бетонный фундамент, как для кирпичного или керамического дымохода, поскольку легкий вес — одно из несомненных достоинств этой металлической конструкции. Однако не стоит считать задачу слишком простой. Есть целый ряд правил и нюансов, которые следует понять и обдумать еще на этапе выбора оборудования.

Например, не помешает начертить план-схему будущей конструкции, указав на ней все размеры

Опытные печники, точно знающие как правильно собрать сэндвич дымоход, особенно призывают обращать внимание на такие моменты, как прохождение дымохода через крышу, через перекрытия и т. п. Так, например, нередко дымоход монтируют еще до окончания отделочных и кровельных работ

При этом котел или топку камина устанавливают на черновой пол. В этом случае необходимо учесть высоту «пирога» пола с учетом монтажа напольного покрытия и поставить отопительное оборудование, например, на кусочки кирпичей, чтобы конструкция точно совпадала с отверстием для выхода продуктов сгорания.

Начинают установку сэндвич дымоход своими руками от выходного патрубка теплогенерирующего оборудования. Первый элемент дымохода представляет собой отрезок трубы без утеплителя. Если начать установку сразу с полноценной сэндвич-трубы, утеплитель обгорит, спечется в камень и повредит дымоход. Следствием неправильного монтажа может стать поломка отопительного оборудования и даже возникновение пожара. Итак, данный элемент вставляют в раструб, а затем стык изолируют заглушкой. После этого элементы конструкции последовательно соединяют друг с другом, фиксируя места соединения обжимными хомутами.

Распространенная ошибка при монтаже сэндвич дымохода — отсутствие трубы без утеплителя сразу же над выходным патрубком отопительного оборудования. В результате утеплитель просто спекается в камень

Если есть вероятность значительного повышения давления в дымоходе, места стыков дополнительно закрывают герметизирующими муфтами. Нередко при монтаже стальных дымоходов используют специальные высокотемпературные герметики, которыми промазывают соединения. Чем герметичнее дымоход, тем лучше тяга.

Несмотря на отличные теплоизоляционные свойства сэндвич-труб, в местах прохождения дымохода через перекрытия все же возникает определенная опасность нагрева и возгорания окружающих трубу материалов. Чтобы обеспечить необходимый уровень пожарной безопасности, рекомендуется уложить в таких местах дополнительный слой теплоизоляции

Еще одно важное требование СНиП из этой области: расстояние от трубы дымохода до стены не должно быть менее 25 см. В конструкцию следует включить достаточное количество элементов, снабженных ревизионными люками, чтобы обеспечить возможность визуального осмотра внутренних стен дымохода

Если необходимо сделать горизонтальные отрезки (длина каждого не должна превышать 100 см), на таких участках нужно устраивать тройники, которые позволят эффективно отводить влагу, образовавшуюся в процессе конденсации водяных паров.

Также предлагаем вам посмотреть видео ролик с полезными советами от «бывалого» мастера.

Способы монтажа

Перед тем как вывести дымоход через стену, нужно подобрать подходящий способ монтажа. Вытяжная система укладывается в зоне потолка и выводится наружу. Можно установить 1 соединительное колено и вывести трубы на уровне дымового патрубка, который выходит из котлоагрегата. При таком монтаже тяга осуществляется лучше. Если сооружение изготовлено из горючих материалов, таких как дерево, то при установке дымохода нужно соблюдать нормы пожарной безопасности. Процесс монтажа:

1. Отверстие в стене проделывают, придерживаясь норм СНИПа. Если стена изготовлена из материала, обладающего пожароустойчивыми свойствами, то дымоход устанавливают на расстоянии выше 25 см. Если материал склонен к горению, то расстояние между стеной и трубой должно составлять не менее 45 см. Для этого в стене пробивают дыру большого диаметра. При монтаже дымохода в деревянном доме на поверхности создают металлическую обшивку, которая позволит сделать отверстие в 25 см. Можно использовать любой пожароустойчивый материал.
2. Проделанное отверстие оснащают металлическим коробом, через который пропускают трубопровод.
3. Трубу фиксируют в центре и проводят на внешнюю сторону стены. Так как соединить ее детали внутри конструкции невозможно, трубу устанавливают цельной.
4. Если внутри образовались пустоты, их закрывают утеплителем. Материал должен обладать негорючими свойствами.
5. Готовый проем в стене загораживают термоустойчивым материалом. Сделать это нужно с 2 сторон.
6. Наружное строение устанавливают на опоры. Для этого с внешней стороны крепят кронштейны. На них монтируют опорную платформу для труб. Если дом каркасный, то под воздействием дымохода внешняя стена будет подвергаться дополнительной нагрузке. Чтобы ее снять, опорную платформу заменяют фундаментом.
7. Тройник (переходник) подсоединяют к выходящему участку.
8. Нижняя часть — сборник для конденсата. Он съемный и оснащен штуцером и краном. Весь конденсат, который скапливается внутри дымоотвода, будет поступать в емкость посредством подключенного к нему шланга.
9. Дымоход подключают к верхней части конструкции. Его выводят на требуемую высоту и закрывают колпаком. Колпак защитит трубу от различного мусора и атмосферных осадков.
10. С наружной стороны дымоотвод фиксируют нержавеющими хомутами.

https://youtube.com/watch?v=6KuY_7xE06M

Этапы монтажа трубы через стену

После составления проекта можно приступать к работам по установке системы дымоотведения.

Как всё будет готово, можно приступить к сборке элементов дымохода с наружной стороны здания. Выполнить это просто при выборе современных моделей конструкции. Ниже представлена примерная схема сборки дымохода.

На завершающем этапе следует протестировать собранную систему дымоотведения, чтобы убедиться в правильности её функционирования и предотвращения возможных проблем в будущем.

Представленный выше порядок действий имеет массу преимуществ:

• требуется минимальное число материалов для сборки конструкции;
• объём строительных работ минимален, что позволяет выполнить установку при отсутствии профессиональных знаний и навыков;
• не требуется деформировать поверхности стен здания.

И, напоследок, несколько рекомендаций от профессионалов:

при закупке элементов дымохода важно учесть, что больший диаметр труб тем мощнее будет функционировать системы отведения дыма;
оптимальная высота трубы составляет 5 метров, но в каждом случае она индивидуальна;
вывод дымоотвода лучше делать со стороны фронтонов;
если у вас деревянные стены, то стоит позаботиться об установке защитного экрана для предотвращения пожара.

Исходя из всего вышесказанного, можно отметить, что собственными силами вполне реально вывести трубу от печи через стену. Но для достижения более быстрого результата и уверенности в надёжности конструкции, рекомендуется всё же обращаться за квалифицированной помощью мастеров, практикующих в данной сфере не один год.

Монтаж сэндвич-дымохода из керамики

Основная сложность монтажа керамических сэндвич-дымоходов – это обустройство надежного фундамента, а также сборка внешней оболочки. Для оболочки дымоходов используют блоки из вспененного керамзитобетона – они легкие, прочные и не боятся влаги. Керамические трубы тяжелее металлических, поэтому монтаж лучше проводить бригадой из двух-трех человек.

Дымоход сэндвич из керамики: последовательность монтажа

1. Проверяют наличие и комплектность всех элементов дымохода в соответствии с проектом: труб, блоков, утеплителя, доборных элементов.

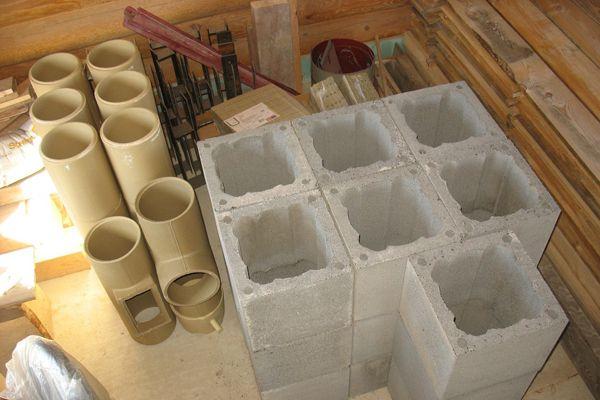

Керамические трубы и бетонные блоки для сэндвич-дымохода

Утеплитель — базальтовая вата

Доборные элементы, шаблоны и оголовок

2. Выравнивают фундамент с помощью песчано-цементного раствора и выжидают несколько дней для набора им прочности. Поверх стяжки укладывают два-три слоя рубероида – гидроизоляция не позволит влаге из грунта проникать в стенки дымохода.

Фундамент необходимо выровнять

3. Первым устанавливают блок основания. Это очень ответственный этап – любое отклонение от вертикали этого блока приведет к сильному перекосу всего дымохода, поэтому на данном этапе нужно обязательно использовать уровень.

Примерка и выравнивание первого блока

4. После примерки и выравнивания блок ставят на рубероид на тот же цементно-песчаный раствор и окончательно выравнивают.

Установка первого блока на раствор

5. Для большей устойчивости внутрь блока укладывают булыжники, щебень или битый кирпич и заливают цементно-песчаным раствором или бетоном.

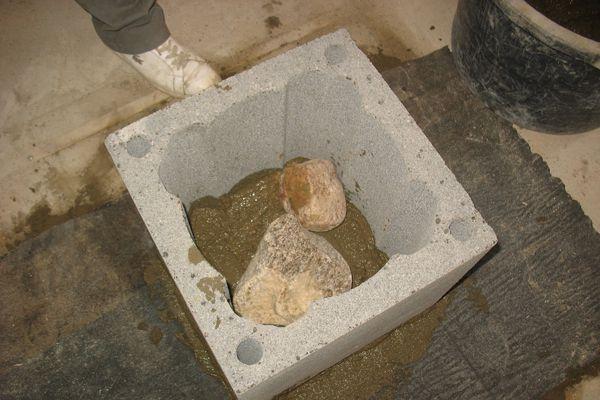

Блок-основание наполняют камнями и бетоном

6. Все следующие блоки скрепляют между собой с использованием специального раствора, устойчивого к высоким температурам – его приобретают вместе с комплектом дымохода. Раствор наносят по металлическому шаблону шпателем.

Жаропрочный раствор наносят на блок по шаблону

7. Для установки некоторых элементов – тройников, ревизий – в блоках необходимо сделать выпил. Его выполняют болгаркой с диском с алмазным напылением по готовому шаблону, входящему в комплект.

Выпилы в блоках делают болгаркой с алмазным кругом

8. Первый элемент трубы – конденсатосборник с отводом, его устанавливают в блок с выпиленным отверстием для вентиляционной дверки так, чтобы отвод был обращен к выпилу в блоке.

Установка конденсатосборника

Трубку для отвода конденсата выводят в выпил в блоке

9. Вокруг первого элемента трубы укладывают теплоизолятор – маты из базальтовой ваты.

Утеплитель укладывают вокруг керамических труб, заполняя промежутки

10. Следующий элемент трубы ставят на сборник конденсата, соединяя элементы на специальный герметик.

Соединение труб выполняют на жаропрочный герметик

11. Продолжают сборку дымохода. Блоки соединяют с блоками на жаропрочный раствор, трубы – на герметик. При этом не забывают совмещать ревизионные элементы и тройники с выпилами в блоках, а трубы оборачивать теплоизолирующими матами.

Установка трубы с отводом для ревизионной дверки

Дверка для ревизии вполнена из металла и входит в комплект поставки

12. Проход дымохода через перекрытия блоки закрепляют к стропилам или балкам с помощью металлических кронштейнов, увеличивая тем самым устойчивость дымохода.

Проход трубы через перекрытия

13. При выходе дымохода через крышу стараются сделать минимальный зазор между блоком и кровельным покрытием. Устанавливают планки примыкания и зашивают трубу подходящим материалом, в данном случае – профилированным металлом.

Планки примыкания предохраняют трубу от протечек

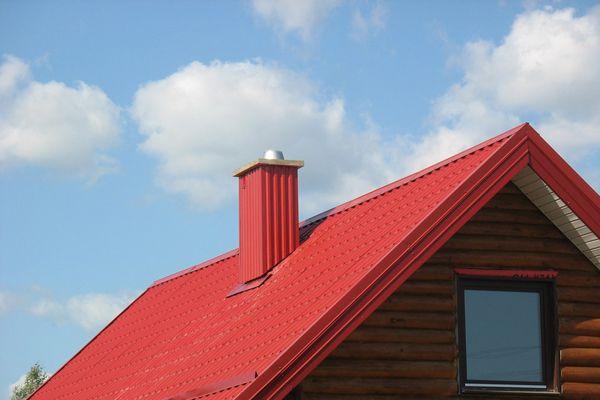

Трубу можно зашить металлом

14. Чтобы исключить попадание влаги внутрь оболочки дымохода, ее закрывают бетонной плитой с отверстием под саму трубу. Если готовую плиту подобрать не удается, можно выполнить опалубку с армированием и залить ее бетоном толщиной 5-10 см.

Опалубка для бетонной плиты — перекрытия трубы

15. Наверх трубы надевают оголовок в виде конуса, он также входит в комплект поставки.

Оголовок для защиты от осадков

Видео — монтаж керамического дымохода типа «сэндвич»

Правильно смонтированный дымоход не боится ни влаги, ни перегрева, он успешно справляется с задачей отведения дыма от печи, камина или котла. Своевременная чистка и обслуживание дымохода продлит срок его службы, поэтому перед тем, как собрать дымоход сэндвич, тщательно продумайте местоположение всех ревизионных элементов, и эксплуатация вашего дымохода станет удобной и безопасной.

Основные этапы установки

Проводя работу по установке вашего дымохода через стену, нужно помнить важные правила и этапы монтажа. Следует придерживаться последовательности, чтобы ничего не забыть и сделать все правильно. Итак, установить дымоход, этапы:

Проверьте, нет ли в местах прохода сквозь стену коммуникаций.
Произведите разметку, и подготовьте нужного диаметра отверстие.
Установите «патрубок», который тщательно герметизируете и тепло изолируете от стены, специальным огнестойким материалом. Поверх можно установить специальный кожух.
Труба стыкуется с котлом, печкой с помощью трех конечного «колена»

Нижняя часть обязательна, с помощью этого выхода можно будет проводить чистку.
Наружный участок второго «колена» за стеной, нужно закрепить, важно помнить, что горизонтальные плоскости не должны превышать один метр.
Дальше производится монтаж вертикальной части
Обращайте внимание на крепление, используйте только качественные крепежные элементы.

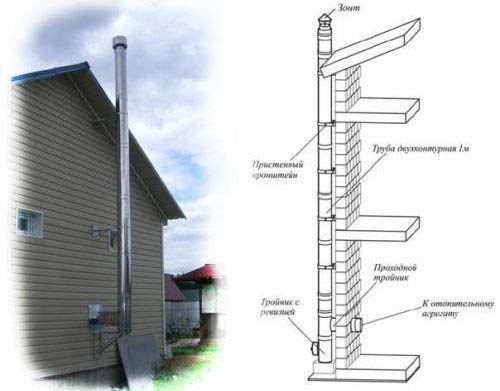

Схема дымохода

После возведения всей вертикальной части, нужно знать, как установить оголовок, так называемую конусообразную крышку, которая будет способствовать улучшению тяги и защите канала от засорения. В зависимости от типа канала, вам понадобится утеплить и изолировать пространство между стеной и трубой.

Тонкости монтажа наружного дымохода

При монтаже наружной конструкции следует знать некоторые правила, так как она отличается от внутренней установки. Но провести наружную систему отвода продуктов горения, как и демонтаж (снятие) дымовых труб, можно самостоятельно, без помощи посторонних лиц.

Монтаж наружного дымохода своими руками

Последовательность установки наружного дымохода:

1. Сделать отверстие в стене, напротив выходного отверстия отопительного прибора. Намного проще если стена деревянная, тогда потребуется только электролобзик или ножовка по дереву. Если же стена бетонная или сделана из кирпича, то без помощи перфоратора не обойтись.
2. Закрепить по всей наружной стене специальные кронштейны. Для крепления лучше использовать анкерные болты. Кронштейны необходимо располагать на расстоянии полуметра друг от друга.
3. Вывести колено наружу. Для этого сначала монтируется труба к нагревательному прибору, которая потом проходит сквозь стену и крепится к металлическому колену. Место, где труба примыкает к перекрытию, следует качественно и надёжно заделать герметиком.

Колено находится с наружной части стены

1. После этого собирается вся наружная часть трубы, крепится к кронштейнам и к колену. Всю конструкцию можно собирать по частям, это отнимет не так много сил и времени.
2. Монтаж дымохода должен быть выполнен по всем правилам строительного искусства, поэтому на верхнюю часть трубы устанавливается оголовок.

Наружный монтаж конструкции не займёт много времени, он менее проблематичен чем внутренний. Достаточно только сделать одно отверстие и вывести трубу, а не проводить систему через весь дом.

Предварительные расчеты

Помимо сечения, вам следует также определить длину дымохода и правильное его расположение.

Расчет длины

Здесь существуют некоторые требования, ознакомимся с ними.

1. Согласно тому же СНиПу, минимальная высота дымохода должна составлять 5 метров.
2. Если кровельным покрытием в вашем случае является горючий материал, то дымоход должен возвышаться над коньком еще на 1-1,5 метра.
3. Если же покрытие негорючее, то данная высота будет составлять минимум 0,5 метра.

Обратите внимание! Если имеют место пристройки к дому, высота которых превышает его высоту, то дымоход в обязательном порядке следует вывести выше именно этой пристройки

Месторасположение

1. Если крыша плоская, то труба должна возвышаться над ней как минимум на 0,5 метра.
2. Если дымоход находится менее чем в 1,5 метра от конька, то он должен возвышаться хотя бы на 0,5 метра над коньком.
3. Если это расстояние колеблется в пределах 1,5-3 метра, то высота трубы должна равняться высоте конька.
4. Наконец, если дымоотвод расположен дальше чем в 3-х метрах, то эта высота должна равняться с линией, проведенной в воображении от конька под углом в 10 градусов относительно горизонта.

Если все эти требования будут учтены, то монтаж дымоходной трубы будет выполнен правильно.

Требования к дымоходу для газового котла

Как произвести монтаж дымохода для газового котла, их конструктивные особенности и как произвести выбор правильного месторасположения. Узнать ответы на эти вопросы вы можете тут

О чем еще следует знать?

Монтаж конструкции должен начинаться от отопительного прибора и поэтапно подниматься вверх.
Различные инженерные коммуникации (такие, как электрическая проводка, газовый трубопровод и проч.) не должны касаться дымоотвода.
Нельзя, чтобы в конструкции были уступы.
Конструкцию следует защитить от воздействия атмосферных осадков. Для этого потребуется дефлектор либо же любое другое приспособление

При этом важно, чтобы такая защита не препятствовала свободному выпуску дымных газов.
Температура дымных газов, движущихся по каналу, не должна превышать 50 градусов.
При монтаже должны быть учтены все нюансы, касающиеся монтажа сэндвич-дымохода. Так, если крыша сделана из воспламеняющегося материала, а в качестве топлива применяется торф или древесина, то обязательно следует поставить улавливатели искр, которые обычно производят из металлической сетки с размерами ячеек в 0,5х0,5 сантиметра.
Отрезки трубы, которые под уклоном, не должны быть шероховатыми

Кроме того, площадь их поперечного сечения обязана как минимум соответствовать вертикальному.

Варианты соединения

Существует несколько способов соединения таких дымоходов:

1. фланцевое;
2. по конденсату;
3. байонетное;
4. по дыму;
5. и, наконец, по холоду.

Обратите внимание! Конструкция собирается по дыму, чтобы полностью исключить проникновение угарного газа в помещение. А вот по конденсату, дабы конденсированная влага свободно текла по стенкам вследствие температурной разницы

Ежели установка дымохода сэндвич своими руками была произведена первым способом, то дымные газы не будут встречать никаких препятствий и благодаря тяге будут быстро выведены на улицу. Но если стыки при этом заделаны некачественно, то конденсат может проникнуть внутрь конструкции, что очень плохо скажется на базальтовом утеплителе. Во втором же случае внутренняя трубка устанавливается в раструб, поэтому влага никоим образом не сможет проникнуть внутрь. Но если будет хотя бы маленькая щель, то дым сможет попасть в помещение. Так какой из вариантов выбрать? Конденсированная влага вредит утеплителю, а дымные газы – человеческому здоровью. Выход очевиден: вне зависимости от выбранного способа все стыки и щели следует тщательным образом заделывать.

Обратите внимание! Внутренние трубы конструкции желательно ставить по конденсату, дабы он не попадал на стыки и не затекал. Также отметим, что даже с двумя слоями такие дымоходы требуют хорошей изоляции тех отрезков, которые являются наиболее пожаронебезопасными – речь идет о крыше, балках и перекрытии

Более того, сэндвич не должен быть использован для подключения непосредственно к отопительному прибору

Также отметим, что даже с двумя слоями такие дымоходы требуют хорошей изоляции тех отрезков, которые являются наиболее пожаронебезопасными – речь идет о крыше, балках и перекрытии. Более того, сэндвич не должен быть использован для подключения непосредственно к отопительному прибору.

Так, с технологией вы уже ознакомились. Теперь остается лишь приобрести все необходимые материалы (обязательно качественные, сертифицированные) и приступить к работе!

Сборка дымохода и его вывод через стену ↑

Перед началом монтажных работ следует подготовить полный комплект деталей, входящих в состав обустраиваемой конструкции. Он должна состоять из следующих стандартных компонентов:

• набор труб и стыковочных элементов (тройников, в частности), необходимых для разветвления дымохода и его вывода наружу;
• так называемые «колена», посредством которых удаётся сформировать изгиб трубоотвода под нужным углом (его значение обычно указывается в названии этой заготовки);
• крепёжная опорная консоль, посредством которой конструкция фиксируется на стенах (с комплектом специальных хомутов);
• специальный смотровой (ревизионный) тройник, одновременно используемый для очистки канала от сажи;
• встраиваемый в дымоход сборник влаги (конденсата).

При необходимости в состав конструкции вводятся дополнительные смотровые окна и регулирующие заслонки.

Перед тем, как установить дымоход через стену, следует убедиться в том, что угол его подводки к стене в точности равен 90 градусам (для этих целей может использоваться заранее подготовленный угольник). Одновременно с этим нужно будет снять размеры всех заготовок и нанести разметку в месте вывода трубы через стену, задающую расположение и диаметр отверстия под неё.

Все дальнейшие операции осуществляются в следующей последовательности:

• Сначала в деревянной стене в соответствии с разметкой проделывается круглое отверстие, соответствующее диаметру выбранной трубной заготовки (с небольшим запасом на утеплитель).
• Затем сквозь него прокладывается горизонтальный участок отвода, идущего непосредственно от отопительного прибора.
• Поверх отводной заготовки монтируется слой теплоизоляции, оптимально подходящей для данных условий, а само отверстие с внутренней стороны закрывается специальным защитным кожухом.

Важно
Проход сэндвич трубы через стену также подлежит обязательной термоизоляции. izoliacia-vihoda-1
izoliacia-vihoda-2

izoliacia-vihoda-1
izoliacia-vihoda-2

• К уложенной горизонтальной трубе под углом 90 градусов снаружи крепится вертикальная часть выводного канала, тройники которой фиксируются с помощью опорных кронштейнов, а стыки закрепляются посредством хомутов.
• С нижней стороны тройника монтируется конденсационный бак, а основной отводной канал фиксируется на стене посредством тех же хомутов и кронштейнов, располагаемых на удалении не более 60 см один от другого.

Специалисты советуют также организовать изоляцию прокладываемых труб от наружной поверхности стен здания (посредством базальтового минерального утеплителя, например). Этот приём обычно применяется при прокладке дымоходов в строениях из древесных материалов.

В заключении отметим, что пользователи нередко задаются таким вопросом: а как вывести трубу из бани через стену и предъявляются ли к этой процедуре какие-то особые требования?

Ответ на это вопрос достаточно прост. В условиях бани отвод дымохода обустраивается точно таким же образом, однако в этом случае к его изоляции предъявляются повышенные требования, а именно:

• отверстие для отводного канала защищается особыми негорючими материалами (огнезащитной тканью, например);
• кроме того, этот участок стены обивается металлическими листами, предохраняющими древесный материал от излишнего перегрева и возгорания.

Все остальные действия по прокладке дымоотвода в бане аналогичны уже описанным ранее операциям.
