Металлическая обрешетка

Монтируем внутренние угловые профили

Порядок монтажа этих элементов не имеет существенных отличий от технологии обустройства внешних углов – между профилем и софитом оставляем отступ в 3 мм, нижний же конец профиля опускаем ниже J-планки на 0,6 см.

Если снизу присутствует выступающий цоколь либо иной элемент, выбивающийся из общего уровня, то между ним и профилем тоже оставляем 6-миллиметровый отступ – нельзя, чтобы профиль внутреннего угла упирался в него.

Существует 3 метода обустройства внутренних углов, смотрите рисунок.

3 варианта реализации внутренних углов для обшивки сайдингом

Если высота стены больше 300 см, выполняем сращивание профилей. Технология такая же, как и при обустройстве внешних углов.

Пример сращивания профилей внутреннего угла

Между планками оставляем 9-миллиметровый отступ, аккуратно обрезая лишний материал. Нахлест верхнего элемента на нижний – 2,5 см. Крепежные элементы устанавливаем с 4-сантиметровым шагом, размещая их строго в центре предназначенных для этого отверстий. Исключение – самая верхняя точка. Здесь крепеж нужно установить в верхней части отверстия.

С чем следует определиться перед покраской?

Конструкция с одним скатом

Односкатные навесы для дачи сконструировать можно своими руками. Состоят они из опорных столбов, стропильных ферм, обрешетки, покрытия.

Можно купить готовый к сборке комплект или же сделать чертежи. При их создании надо учесть следующие факторы:

• Уклон сооружения делается в зависимости от климатических условий. Тем, где много осадков навес должен быть 35-45 градусов, чтобы, к примеру, снежная шапка не накапливалась на поверхности. Если вы живете в местности с сильными ветрами, то уклон делать не больше 25 градусов. В средней полосе России чаще всего делается наклон в 30-35 градусов.
• Стропильная система и обрешетка делается из дерева, металлических труб. Древесина быстрее выходит из строя, для продления срока службы ее надо обработать антисептиками, покрыть краской.
• Вид покрытия можно подобрать разной структуры, цвета.
• Размещать односкатные сооружения можно возле пристроек или в стороне от них. Первый вариант позволяет сэкономить на опорах, защитит от ветра.

Фото штукатурки короед

Post Views: Статистика просмотров
1 138

Правила монтажа обрешетки из металлопрофиля под сайдинг

Крепление обрешетки к наружной стене осуществляется саморезами. Длина саморезов выбирается из расчета массы профиля и сайдингового покрытия, а также в зависимости от толщины и материала, из которого изготовлены стены. Для деревянного дома могут быть использованы только саморезы, тогда как крепление к кирпичной или другой каменной стене необходимо выполнять посредством дюбелей. В стене просверливаются отверстия требуемого диаметра, в которые затем забиваются дюбеля.

Металлопрофиль для сайдинга крепится в составе обрешетки с шагом, величина которого зависит от веса отделочного материала. Другими словами, чем тяжелее сайдинг, тем меньшим должно быть расстояние между профильными планками обрешетки. Зачастую инструкция от производителя, прилагаемая к сайдингу, содержит рекомендации относительно шага обрешетки для данного материала.

Монтаж сайдинга под бревно на вертикально и горизонтально установленный профиль

Профиль под металлический сайдинг в виде обрешетки в зависимости от направления крепления облицовочного материала может крепиться вертикально или горизонтально. Если панели планируется монтировать горизонтально, то профиль должен позиционироваться вертикально. В случае вертикальной установки сайдинга, потребуется горизонтальная обрешетка.

Как прикрепить металлопрофиль к фасаду

Рассмотрим технологию монтажа металлического профиля на фасад своими руками:

Фиксация профильных планок к дому выполняется посредством металлических подвесов. Металлический подвес являет собой тонкую оцинкованную пластину со специальными отверстиями.

С помощью отверстий можно регулировать расстояние между стеной дома и профилем. Подвесы изгибают, придавая им П-образную форму, после чего фиксируют к стенам саморезами с дюбелями. Расстояние между подвесами должно соответствовать выбранному шагу установки.

Когда подвесы будут прикреплены к фасаду, к ним крепят профиль. Его вставляют в подвес на требуемом расстоянии от стены и привинчивают при помощи соответствующих отверстий в подвесе и саморезов.

Схема крепления профиля и бруса к фасаду с помощью подвеса

• Монтаж обрешетки принято начинать с установки боковых профилей у краев стены (если монтаж сайдинга горизонтальный, а обрешетки вертикальный). Их выставляют строго по уровню, поскольку они будут служить ориентиром для устройства всех последующих профильных планок.
• Между боковыми профилями в нескольких местах по высоте натягивают бечевку или леску. По натяжке следует установить все остальные планки профиля.
• Так как крепление профиля на подвесах может быть не достаточно жестким, для придания обрешетке дополнительной прочности между планками могут быть закреплены перемычки из этого же профиля.
• Монтаж сайдинга на металлический профиль позволит создать более надежную конструкцию, если вместо подвесов для обрешетки использовать более сложную систему крепления. Такой крепеж изготавливается из отрезков оцинкованного профиля сечением 27х28 мм. Один отрезок крепится к стене широкой частью, а второй вставляется между ним и основной профильной планкой враспор. Фиксация элементов подобного узла производится с помощью саморезов.

Сборка крепежного профильного узла для монтажа обрешетки на фасад

Мы разобрались, какой профиль лучше всего подходит для монтажа сайдинга, определили способ создания из него профильного каркаса. Кроме того, мы выяснили, с помощью каких средств и конструкций можно наиболее надежно прикрепить профиль к фасаду.

Надеемся, что наша статья помогла вам найти ответ на интересующий вас вопрос. Мы же рекомендуем дополнительно просмотреть обучающее видео о правилах установки фасадного сайдинга.

Типы сайдинга и его главные особенности

Вообще само явление такой обшивки как сайдинг пришло к нам из далекого прошлого от наших поморов. По такой технологии они изготавливали легкие и прочные суда, а впоследствии она была использована для утепления домов на севере. В качестве материала использовали деревянный тес, что и есть сайдинг в дословном переводе на русский язык.

Данная технология помогала существенно сократить время на строительство домов, чем пользуются и сегодня, ведь такое решение самое популярное на «каркасниках».

Красивейший дачный домик

Современный сайдинг

По назначению сайдинг может различаться на длинномерный (стеновой)  и цокольный. Первый применяется для обшивки стен и представляет собой длинные панели, наподобие пластика. Второй сделан в виде прямоугольных широких панелей  и используется, судя по названию, для отделки цоколей.

Сочетание длинномерного и цокольного сайдинга

Современная промышленность не ограничивается применением лишь натуральных материалов, поэтому предлагает следующие варианты исполнений.

Поливинилхлорид

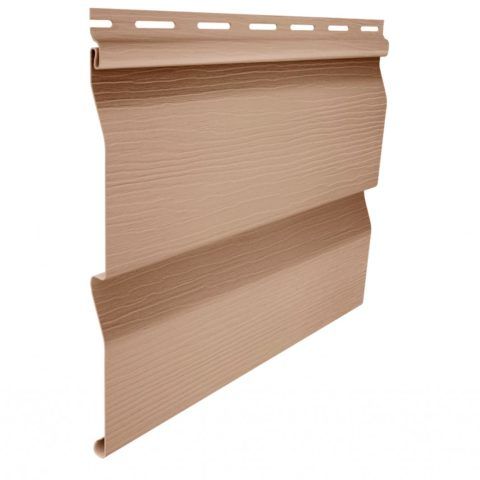

Винил (ПВХ) – самый популярный в народе материал. Его особенностью является легкость, полная невосприимчивость к воде, приемлемая цена и приятный внешний вид. Также стоит отметить, что ПВХ не гниет, не подвержен воздействию насекомых, не растрескивается и не выгорает на солнце. Материал считается пожаробезопасным, так как при воздействии высокой температуры только плавится.

За сайдингом из винила очень легко ухаживать, и весь секрет в том, что он не впитывает воду, а значит и растворенную в ней грязь. Поверхность моется при помощи щетки и воды из шланга.

Количество представленных на рынке цветов и оттенков порадует при выборе. Винил достаточно достоверно имитирует природные материалы, если не приглядываться совсем уж пристально.

Алюминиевый сайдинг

Металл. Тут можно встретить два варианта – либо это алюминий, либо оцинкованная сталь. Особенно расписывать преимущества нет никакого смысла – все и так в курсе. Скажем лишь, что модели из стали выглядят грубовато, плюс имею больший вес, поэтому встретить их можно не так часто.

Неоспоримым преимуществом алюминия является еще и то, что он абсолютно не подвержен коррозии, что для эксплуатации в уличных условиях имеет большое значение.

Панели из древесно-полимерного композита

ДПК – это современный материал, который выглядит не хуже, чем натуральная древесина. Основу композита составляет древесная мука и полимерные присадки. В итоге материал получает очень интересные свойства: он прочен, не выгорает на солнце, легко моется и вообще не боится воды. При этом он будет стоить дешевле, чем натуральное дерево, которое, кстати, тоже применяется в качестве материала для сайдинга.

Сайдинг из фиброцемента

Фиброцемент – основу материала составляют целлюлозные волокна и цемент. Поверхность такого сайдинга фактурируется по специальной технологии, благодаря чему получается достоверная имитация дерева камня, кирпича и прочего.

Из плюсов можно выделить следующее: прекрасно переносит резкие перепады температур, не боится ни влаги, ни ультрафиолета, ни плесени. Он является негорючим материалом и имеет продолжительный срок эксплуатации.

Керамика способна переносить серьезные нагрузки

Керамика – вообще керамический сайдинг относится к подвиду фиброцементного, который просто имеет фактурную поверхность в виде керамического напыления. Такие панели называют еще самоочищающимися, так как для ухода нужен лишь дождь за окошком, который с легкостью смоет пыль и грязь

Насколько известно, Япония – страна, которую постоянно беспокоят землетрясения, поэтому для них особенно важно, чтобы материал переносил все нагрузки. Они разработали собственный вариант керамического сайдинга, с добавлением глины в основной состав материала

Итак, зачем мы перечисляли все виды сайдинга, ведь тема статьи касается монтажа?

Все просто – дело в том, что все они хоть и имеют одно назначение и схожую форму, однако монтируются по-разному. Именно поэтому данная информация будет полезна при покупке материала. Мы же разберем, как выполняется обшивка сайдингом дома своими руками, если сделан он из винила.

Крепим внешние углы

Как сделать металлическую обрешетку под сайдинг – пошаговая инструкция

Теперь рассмотрим, как сделать своими руками обрешетку под сайдинг похожей конструкции, но уже из металлического профиля. Алгоритм действий здесь такой же – сначала подбирается материал, затем инструменты, а после производятся сами строительные работы по созданию каркаса, совмещенные с утеплением фасада.

Выбор материала и необходимые инструменты

В качестве основного несущего элемента металлической обрешетки под сайдинг применяется профиль ПП 60x27x3000 мм. С ним могут быть знакомы те из домашних мастеров, что имели дело с конструкциями и потолками из гипсокартона. На стене этот профиль держится за счет кронштейнов, в качестве которых используется прямой П-образный подвес. Они, в свою очередь, закрепляются за счет саморезов с дюбелями.

Профиль ПП 60x27x3000 мм

Горизонтальные элементы обрешетки соединяются друг с другом при помощи «краба». Весь крепеж частей каркаса осуществляется на специальные саморезы с пресс-шайбой, как на подвесных потолках. При обустройстве обрешетки на цоколе здания также применяется направляющий металлический профиль, укладываемый горизонтально.

Соединитель-«краб»

Что касается списка инструментов, то он такой же, как и при создании каркаса из деревянного бруса. Только вместо электролобзика применяется болгарка или специальные ножницы по металлу.

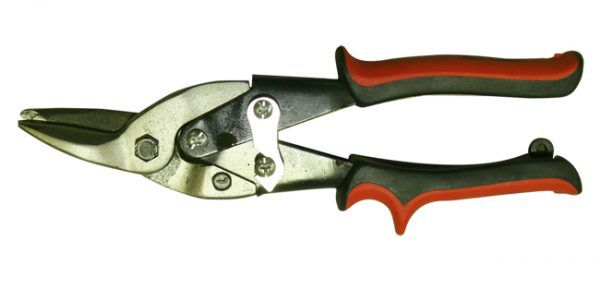

Ножницы по металлу

Подготовка стены и монтаж обрешетки из металлического профиля

Шаг 1. По возможности избавьтесь от старых и испорченных частей отделки стен. В данном случае происходит замена гнилых досок на новые.

Замена старых досок

Шаг 2. Демонтируйте все выступающие элементы со стены – подоконники, ставни, отливы и прочее.

Демонтаж выступающих элементов

Шаг 3. Произведите с помощью уровня и отвеса замеры, наметьте точки для крепежа подвесов.

Шаг 4. Просверлите в стенах отверстия для подвесов, вставьте туда дюбели.

Шаг 5. Произведите монтаж самих подвесов, загните их «ножки» так, чтобы придать изделию П-образную форму (если это не было выполнено ранее).

Так как в данном случае работа выполняется с легкой деревянной постройкой, то крепеж осуществляется без дюбелей

Шаг 6. Определите величину, на которую обрешетка будет отступать от основной стены. Установите угловые профили и по ним натяните строго горизонтальные капроновые нити, которые будут работать как ориентир для монтажа остальных элементов обрешетки.

Отступ от основной стены нужно определить заранее

Шаг 7. Произведите монтаж остальных вертикальных стоек обрешетки.

Установка вертикальных стоек

Шаг 8. Под и над оконными проемами, а также над цоколем произведите установку горизонтальных элементов обрешетки. С вертикальными стойками они соединяются при помощи «крабов».

Установка горизонтальных элементов

Шаг 9. Между и под элементами обрешетки заведите утеплитель из минеральной ваты. При необходимости он крепится на дополнительные кронштейны, выставленные на стене. Укладку минеральной ваты производите с перекрытием вертикальных стыков (наподобие кирпичной кладки).

В роли утеплителя выступает минеральная вата

Монтаж утеплителя

Шаг 10. Сверху обрешетку и минеральную вату укройте паро- и ветрозащитной пленкой. Между собой отдельные ее участки соединяйте с нахлестом около 10 см.

Обрешетка укрыта паро- и ветрозащитной пленкой

После укладки и закрепления пленки вы можете приступать к обустройству угловых профилей сайдинга и монтажа остальной отделки фасада – обрешетка полностью готова к дальнейшей работе.

Краткое описание всех видов комплектующих

Чтобы лучше представить себе, какой вид комплектующего за что отвечает, следует познакомиться с их кратким описанием.

Таблица. Виды комплектующих, применяемых в процессе монтажа сайдинг-панелей.

Наименование	Тип элемента	Описание
J-профиль	Несущий нагрузку	Этот профиль используется для оформления дверных либо оконных проемов, с его помощью оформляются места стыка крыши и фронтона. Его укрепляют еще до того, как будут крепиться сами сайдинговые панели – они своими краями будут устанавливаться как раз в J-профиль. Крайне редко, но все же J-профиль может быть использован и в качестве декоративного и защитного углового элемента. Для этого два элемента будут закрепляться плотно друг к другу по двум сторонам каждого угла, скрывая его.
Стартовая планка	Несущий нагрузку	Используется в самой нижней или крайней части стены – на планку начинается крепление первой сайдинг-панели при обшивке дома, облегчая монтаж. Элемент выставляют строго по уровню, потому что если поставить его криво, то и остальные элементы будут устанавливаться неровно.
Соединительная планка Н-профиль	Несущий нагрузку	Необходима для того, чтобы состыковать между собой две панели по горизонтали. Бывает двух видов – стандартного и широкого. При этом в последнем случае элемент может выгодно подчеркнуть место стыка, если так задумано дизайнером.
Арочный J-профиль	Несущий нагрузку	Такой профиль применяют в случае, если у дома имеются оконные или дверные проемы в форме арки. У профиля есть специальные насечки, по которым он и будет сгибаться там, где нужно.
Угловые профили	Несущий нагрузку	Такой профиль применяется для оформления углов дома, как внешних, так и внутренних. В планках имеются специальные места, куда и вводятся сайдинг-панели.
Финишная планка	Декоративный	На той части дома, где нет фронтона, должна устанавливаться именно финишная планка, которая скроет верхний край последней сайдинг-панели.
Софит	Декоративный	Используется для оформления нависающей над стеной дома кровли. Бывает сплошной и перфорированный. Последний имеет отверстия по всей поверхности.
Наличники	Декоративный	Благодаря этим элементам, оконные и дверные проемы будут иметь оформленный и аккуратный вид. Используются, если окно или дверь дома находятся на одном уровне со стеной строения.
J-фаска (ветровая доска)	Декоративный	При помощи этого элемента оформляются края крыши.
Околооконные планки	Декоративный	В отличие от наличников, этот элемент используется в том случае, если окно устанавливается вглубь стены. Околооконными планками оформляют оконные и дверные откосы.
Молдинг	Декоративный	При помощи этого вида комплектующих оформляются внутренние углы дома.
Отливы	Декоративный	Необходимы для того, чтобы отводить воду от стен.

Расчет комплектующих

Лучше всего сразу определиться, какие комплектующие понадобятся для монтажа сайдинга в каждом конкретном случае. И подсчеты их количества можно производить сразу же при расчете расхода сайдинг-панелей. Особенно актуально это для тех зданий, которые имеют сложную конфигурацию.

Расчет комплектующих для сайдинга

Проще всего вычислить количество финишных и стартовых планок. Их суммарная длина будет равна длине основания дома, которую легко замерить при помощи рулетки. А непосредственно число планок вычисляют, просто разделив общую длину на длину одного элемента. При этом стоит учитывать и возможное появление отходов и покупать материал с запасом.

Угловые панели также посчитать нетрудно. Для этого достаточно замерить высоту как внешних, так и внутренних  углов, затем сложить полученные показатели и разделить на длину одного угла

Также важно следить, чтобы монтаж производился по возможности из цельных панелей и с минимальным количеством стыков. Поэтому все же рекомендовано считать число угловых планок для каждого угла отдельно

Количество J-профиля и околооконных планок считают, исходя из размеров периметра окон и дверей по такому же принципу, что и вышеперечисленные комплектующие. Не стоит забывать и про оконные профили.

Цены на различные виды J-профилей

J-профиль

Пример чертежа дома

Места использования стартовой планки

J-профиль (J-трим или окантовка)

J-профиль с обеих сторон (если ветровая доска не закрывается

J-профиль только с одной стороны

J-профиль только с одной стороны (места установки)

Вариант использования наличника

Вариант применения околооконной планки

H-профиль (соединительная планка или стык)

Наружный угол

Внутренний угол

J-фаска

Финишная планка (завершающая полоса)

Отливы устанавливаются над цоколем

Металлическая обрешетка под сайдинг из металлопрофиля

Это более долговечный материал. Как правило, применяют в работе П-образный профиль для обрешетки. Часто используют профиль 60х27 мм. длиной три метра. Толщина — 0, 45 мм. Есть в продаже эконом профиль, но его мастера не советуют.

Все строители рекомендуют расстояние между элементами делать в 40 см. Внизу и в самом верху ставится горизонтальный профиль (27х28 мм.), который усиливает каркас.

Смотрите что лучше: газобетон или пенобетон для строительства дома.

Расстояние между подвесами у профиля — не выше 50 см. Часто покупают для крепления саморезы под названием «семечки». Иначе они называются 13 мм. остроконечные саморезы. К основанию крепят другими саморезами по дереву или дюбеля (если бетон).

Для отметки горизонтали и вертикали применяют уровень. В самом низу дома и сверху натягивается нитка или чертят линии по длине стены. По отметке намечают места где, будут крепиться кронштейны. Монтируют вертикальные элементы по краям стен, а потом крепят остальной профиль.

Когда два профиля по углам установлены, фиксируем горизонтальный от низа. По низу окна ставим профиль по горизонту и на прикручиваем на 3 самореза.

Особенности монтажа зимой

Если монтировать сайдинг в зимнюю пору, велик риск сделать что-то не так. Учитывается дискомфорт работников в виду низких температур, и дополнительно учитывается технология. Материал по-разному может реагировать на морозы, берется в расчет перепад влажности. Главное — не допускать значительного перегрева материала, стараться держать стабильную температуру.

Если выгрузить панели вблизи отопительных приборов,
обязательно произойдет его деформация. Когда под рукой используется виниловый
сайдинг, его разрешается раскрывать только в помещении. Подготовка панелей
также происходит под крышей. Уже при температуре — 5 градусов пластик становится
необычайно хрупким. Даже если работать с болгаркой, может пойти большая трещина,
так, специалист решает себя возможности сгибать заготовку, это отображается на
количестве брака.

Как говорилось ранее, при работе в зимнее время учитывается
отступ панелей. На холоде сайдинг обязательно станет меньше и расправится, когда
потеплеет

Чтобы не просчитаться с зазором, важно оставить расстояние 6 мм. Если
температура не будет повышаться резко, все пройдет нормально

Компенсация длины заготовки частично гасится за
счёт соседней панели. Ещё один секрет кроется в использовании крепежных
элементов, считаются эффективными саморезы, а вот гвозди повышают шанс
повредить сайдинг. Подбираются элементы со шляпкой 2 мм, саморезы фиксируются
чётко по центру, не допускается работа по краям.

Каркас под металлический сайдинг из профиля: устройство и установка

Монтаж каркаса – это первое с чего нужно начинать, устанавливая металлический профиль. Каркас в дальнейшем обшивается панелями. Металлический сайдинг похож на виниловый, только делают его из листов прочной стали. Конечно, элегантным его не назовешь, зато по прочности он превосходит остальные виды.

Чаще всего металлические панели используют для промышленных объектов, заводских зданий, складских помещений. Но если панели выполнены с красивыми рельефными поверхностями, то он идеально подойдет и к любому жилому помещению.

Цветовая гамма такого покрытия включает разнообразие радужного цвета. Качество металлических панелей зависит только от качества материала, из которых изготовляется покрытие. На рынке появляются и другие металлические панели из алюминия, цинка, титана, но они уступают панелям из стали. Например, алюминиевые панели подвержены небольшому механическому воздействию и деформируется, не поддается он исправлению.

Панели из металла используется для сложных конструкций, где расположено большое количество окон, дверных проемов. Такое широкое применение обосновывается небольшим весом панелей, что облегчает монтаж конструкции даже в местах, где установить панели трудно и почти невозможно.

Выбираем подходящий металлопрофиль

Чаще всего для изготовления несущей каркасной системы используется металлический профиль под сайдинг с П-образным сечением.

Этот профиль имеет оцинкованное покрытие, при этом его габариты имеют следующие значения:

• длина – 3м;
• сечение – 60х27 мм.

Профильная планка аналогичного типа используется также при возведении гипсокартонных конструкций под внутреннюю отделку. Почему нельзя использовать профиль для металлосайдинга меньшего сечения, например 40х40 или 50х50 мм? Потому что он не оснащен специальной отбортовкой по кромке, служащей для придания планке дополнительной жесткости.

Металлопрофиль 60х27 и схема его конструкции

Расчет доборных элементов

Длина стартовой планки равна периметру дома плюс длина фронтона. Финишный профиль применяется там, где необходимо удержание края панели. Его количество лучше брать с запасом с учетом установки окон, дверей, откосов.

Длина угловых профилей равна высоте всех углов здания. Отдельно рассчитывается для внутренних и внешних углов. Могут использоваться в качестве декоративной отделки.

Соединительные или Н-профили являются соединительным элементом для стыка панелей. Как определить сколько будет таких соединений было показано на примерах расчета сайдинга на дом. Общий размер Н-профиля будет равен высоте стыков, умноженной на их количество.

Видео описание

Из видео можно узнать, как самостоятельно сделать замеры дома для обшивки сайдингом:

Заключение

Для вычисления количества сайдинга подходит любой способ, но при использовании любого из них, надо всегда брать материал с запасом. Полезно знать, что продавцы могут идти навстречу и нерезаный оставшийся профиль принимать назад – стоит поинтересоваться этой возможностью.
