Обозначения на схемах электрических

Материалы для окрашивания

Готовое изделие не должно источать ядовитый запах дешевой краски. Чтобы поделка была не только красивой, но и безопасной, лучше всего использовать:

• Пигменты для пасхальных яиц. Действовать по инструкции на упаковке, но в конце немного уксуса. Поместить макароны в смесь и помешивать ложкой для равномерного окраса. Цветные элементы положить на фольгу и оставить до полного высыхания.
• Гуашь. Красят вручную кисточкой или опускают материал в гуашевый раствор на 15 минут.
• Пищевой краситель. Действовать по инструкции и держать компоненты в смеси 10 минут.
• Зеленка. Дает голубой цвет.
• Лак для ногтей.
• Акрил.
• Баллончики с краской.
• Какао.
• Куркума.

Условные графические обозначения и коды, применяемые на электрических схемах

Первая буква кода (обязательна) Группа элементов Типы элементов Двухбуквенный код

C Конденсаторы — —

E Элементы разные (осветительные, нагревательные)

Нагревательный элемент EK Лампа осветительная EL

F Разрядники, предохранители, устройства защитные Элемент защиты по току, мгновенного действия FA

Элемент защиты по току, инерционного действия FP

Предохранитель плавкий FU

Элемент защиты по напряжению, разрядник FV

G Генераторы, источники питания Батарея GB

H Устройства сигнальные Прибор звуковой сигнализации HA

Прибор световой сигнализации HL

K Реле, контакторы, пускатели Реле токовое KA

Реле указательное KH

Реле электротепловое KK

Контактор, магнитный пускатель KM

Реле времени KT

Реле напряжения KV

L Катушки индуктивности, дроссели Дроссель люминесцентного освещения LL

M Электродвигатели — —

P Приборы измерительные Амперметр PA

Вольтметр PV

Ваттметр PW

Частотометр PF

Омметр PR

Q Выключатели в силовых цепях Выключатель автоматический QF

R Резисторы Терморезистор RK

Варистор RU

S Выключатели в цепях управления, сигнализации, измерительных Выключатель или переключатель SA

Выключатель кнопочный SB

Выключатель автоматический SF

Выключатель температуры SK

T Трансформаторы, автотрансформаторы Трансформатор тока TA

Трансформатор напряжения TV

Стабилизатор электромагнитный TS

V Приборы полупроводниковые Диод VD

Транзистор VT

Тиристор VS

X Соединения контактные Контакт скользящий XA

Штырь XP

Гнездо XS

Соединение разборное XT

Y Устройства механические с электромагнитным приводом Электромагнит YA

Тормоз YB

Расчет плиточного клея на 1 м2 – как рассчитать клей для плитки

Работа с плиткой в качестве облицовочного материала требует определенных навыков и знаний. В зависимости от того, где будет клеиться плитка — на улице или в помещении, на кухне или в ванной комнате — подбирается и сама плитка, и плиточный клей.

О том, какие бывают виды плиточного клея и как правильно рассчитывать его расход, рассказываем в нашей статье.

Виды плиточного клея по свойствам

Быстротвердеющий клей. Твердеет в течение трех часов после приготовления смеси. Помещения, где плитку уложили на быстротвердеющий клей, можно эксплуатировать сразу после завершения работ.

Где лучше всего подходит — укладка фартука из керамической плитки на кухне.

Выравнивающий клей. Предназначен для облицовки плиткой неровных поверхностей с перепадом высоты до 5 мм.

Где лучше всего подходит — облицовка балконов и террас керамогранитом .

Эластичный клей. Компенсирует деформацию основания и защищает плитку от растрескивания. К пример при циклическом нагреве/охлаждении (пол с подогревом), или от накапливающейся нагрузки (чаша бассейна).

Где лучше всего подходит — облицовка мозаикой внутренних поверхностей бассейна.

Термостойкий клей. Выдерживает нагрев до 600°C и используется там, где есть открытый огонь.

Где лучше всего подходит — облицовка камина или печи клинкерной плиткой.

Морозостойкий клей. Отличается устойчивостью к воздействию влаги и низких температур.

Где лучше всего подходит — наклеивание фасадной плитки на цоколь дома.

Толстослойный клей. Используется для облицовки внутренних помещений крупноформатной плиткой или искусственным камнем, для которых необходим клеевой слой 10-12 мм.

Где лучше всего подходит — отделка холла в загородном доме мраморными плитами.

Универсальный клей. За счет усредненных характеристик подходит для большого спектра работ, в том числе внутренних и наружных.

Где лучше всего подходит — укладка напольной плитки в коридоре квартиры.

Виды плиточного клея по составу

Однокомпонентный плиточный клей. Основа клея — цемент, который иногда дополняется пластификатором для повышения времени жизни готовой смеси.

Формат поставки — сухая смесь.

Двухкомпонентный плиточный клей. Бывает полиуретановый и эпоксидный. Первый состоит из полиуретановой основы и отвердителя. Второй — из эпоксидных смол и катализатора.

Формат поставки — пастообразная основа и жидкий отвердитель/катализатор.

Акриловый плиточный клей. Готовый состав на акриловой основе, который не нужно дополнительно замешивать.

Формат поставки — смесь в виде пасты.

Как размер и тип плитки влияет на выбор клея и его расход

Плитка определяется двумя ключевыми характеристиками: размером и типом.

От размера плитки зависит то, какой инструмент вы будете использовать при её укладке. Плиточный клей рекомендуется наносить зубчатым шпателем. Именно высота зубцов в шпателе напрямую влияет на расход клея и используется при расчетах. Логика простая — чем выше высота зубцов, тем больше расход.

Если вы ещё не знаете, какой именно зубчатый шпатель будет использоваться для укладки плитки, но уже определились с размером плитки, можно воспользоваться этой таблицей соответствия:

Размер плитки	Размер зубцов шпателя
до 5х5 см	3 мм
до 10х10 см	4 мм
до 15х15 см	6 мм
до 25х25 см	8 мм
до 30х30 см	10 мм
от 30х30 см	12 мм

Тип плитки, материал и назначение, в свою очередь, влияют на выбор разновидности плиточного клея.

Правильно подобрать клей в зависимости от типа плитки поможет следующая таблица:

Быстро-твердеющий	Выравни-вающийся	Эластич-ный	Высоко-эластичный	Термо-стойкий	Морозо-стойкий	Толсто-слойный	Универ-сальный	Усиленной фиксации
Керамическая плитка	+	+	+	+	+	+	+	+	+
Клинкерная плитка	+
Фасадная плитка	+	+	+	+	+
Мозаика	+	+	+	+
Керамогранит	+	+	+	+	+	+	+	+
Мрамор	+	+	++
Гранит	+	+	++
Натуральный камень	+	+	+	+	+	+	+	+
Искусственный камень	+	+	+	+	+	+

Расчет расхода плиточного клея

Базовый расход клея для плитки указывается производителем на упаковке. Как правило, это стандартизированный расход в килограммах на один квадратный метр при толщине клеевого слоя в один миллиметр.

Следовательно, чтобы рассчитать расход плиточного клея для облицовки помещения (санузел, ванная комната) или поверхности (пол, крыльцо) заданной площади, необходимо знать следующие параметры:

• S — площадь помещения/поверхности, где будет клеиться плитка;
• r — базовый расход на 1 м2 при слое в 1 мм,
• h —высота зубцов шпателя.

Формула расчета расхода в килограммах

Расход = S x r x h/2

Чтобы перевести получившееся значение в мешки сухой смеси, понадобится дополнительно разделить на массу одного мешка.

Пример 1. В ванной комнате предстоит наклеить на пол и стены 16 м2 керамической плитки. Для приготовления плиточного клея используется смесь Bergauf Keramik с базовым расходом 2,5 кг/м2. Смесь расфасована в мешки по 25 кг. Высота зубцов шпателя 8 мм.

Считаем:

Расход = 16 х 2,5 х 8 / 2 = 160 кг или 7 мешков

Пример 2. В коридоре площадью 10 м2 укладываются плиты керамогранита размером 45х45 см. В качестве клея выбран толстослойный клей Litokol Litofloor K66 в мешках по 25 кг, с базовым расходом 7 кг/м2.

По таблице соответствия определяем, что понадобится шпатель с высотой зубцов 12 мм.

Считаем:

Расход = 10 х 7 х 12 / 2 = 420 кг или 17 мешков

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Как соединяются радиоэлементы в схеме

Итак, вроде бы определились с задачей этой схемы. Прямые линии – это провода, либо печатные проводники, по которым будет бежать электрический ток. Их задача – соединять радиоэлементы.

Точка, где  соединяются три и более проводников, называется узлом. Можно сказать, в этом месте проводки спаиваются:

Если пристально вглядеться в схему, то можно заметить пересечение двух проводников

Такое пересечение будет часто мелькать в схемах. Запомните раз и навсегда: в этом месте провода не соединяются и они должны быть изолированы друг от друга. В современных схемах чаще всего можно увидеть вот такой вариант, который уже визуально показывает, что соединения между ними отсутствует:

Здесь как бы один проводок сверху огибает другой, и они никак не контактируют между собой.

Если бы между ними было соединение, то мы бы увидели вот такую картину:

ГОСТ 2.768-90 Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Источники электрохимические, электротермические и тепловые, ГОСТ от 26 октября 1990 года №2.768-90

ГОСТ 2.768-90

Группа Т52

МКС 01.080.40 31.180 ОКСТУ 0002

Дата введения 1992-01-01

1. ВНЕСЕН Государственным комитетом СССР по управлению качеством продукции и стандартам

2. Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 26.10.90 N 2706 стандарт Совета Экономической Взаимопомощи СТ СЭВ 653-89 «Единая система конструкторской документации СЭВ. Обозначения условные графические в электрических схемах. Источники электрохимические, электротермические и тепловые» введен в действие непосредственно в качестве государственного стандарта СССР с 01.01.92

3. СТАНДАРТ СООТВЕТСТВУЕТ стандарту МЭК 617-6-83 в части табл.1, 3, 4, за исключением пп.3-5 табл.1 и п.4 табл.3, и стандарту МЭК 617-8-83 в части табл.2, за исключением п.2 табл.2

4. ПЕРЕИЗДАНИЕ. Ноябрь 2004 г.Настоящий стандарт распространяется на схемы изделий всех отраслей промышленности, выполняемые вручную или автоматизированным способом, и устанавливает условные графические обозначения электрохимических, электротермических и тепловых источников и генераторов мощности.

1. Условные графические обозначения электрохимических источников

1. Условные графические обозначения электрохимических источников должны соответствовать приведенным в табл.1.

Таблица 1

Наименование	Обозначение
1. Гальванический элемент (первичный или вторичный) Примечание. Допускается знаки полярности не указывать
2. Батарея, состоящая из гальванических элементов Примечание. Батарею из гальванических элементов допускается обозначать так же, как в п.1. При этом над обозначением проставляют значение напряжения батареи, например напряжение 48 В
3. Батарея с отводами от элементов, например батарея номинального напряжения 12 В, номинальной емкости 84 А·ч с отводами 10 В и 8 В
4. Батарея, состоящая из гальванических элементов с переключаемым отводом
5. Батарея, состоящая из гальванических элементов с двумя переключаемыми отводами, например батарея номинального напряжения 120 В с номинальной емкостью 840 А·ч

2. Условные графические обозначения электротермических источников

2. Условные графические обозначения электротермических источников должны соответствовать приведенным в табл.2.

Таблица 2

Наименование	Обозначение
1. Термоэлемент (термопара)
2. Батарея из термоэлементов, например, с номинальным напряжением 80 В
3. Термоэлектрический преобразователь с контактным нагревом
4. Термоэлектрический преобразователь с бесконтактным нагревом

Допускается не зачернять или опускать окружности в условных графических обозначениях электротермических источников.

3. Условные графические обозначения источников тепла

3. Условные графические обозначения источников тепла должны соответствовать приведенным в табл.3.

Таблица 3

Наименование	Обозначение
1. Источник тепла, основной символ (06-17-01)
2. Радиоизотопный источник тепла (06-17-02)
3. Источник тепла, использующий горение (06-17-03)
4. Источник тепла, использующий неионизирующее излучение

4. Условные графические обозначения генераторов мощности

4. Условные графические обозначения генераторов мощности должны соответствовать приведенным в табл.4.

Таблица 4

Наименование	Обозначение
1. Генератор мощности, основной символ (06-16-01)
2. Термоэлектрический генератор с источником тепла, использующим горение (06-18-01)
3. Термоэлектрический генератор с источником тепла, использующим неионизирующее излучение (06-18-02)
4. Термоэлектрический генератор с радиоизотопным источником тепла (06-18-03)
5. Термоионический полупроводниковый генератор с источником тепла, использующим неионизирующее излучение (06-18-04)
6. Термоионический полупроводниковый генератор с радиоизотопным источником тепла (06-18-05)
7. Генератор с фотоэлектрическим преобразователем (06-18-06)

Примечания:

1. Числовые обозначения, указанные в скобках после наименования или под условным графическим обозначением, по Международному идентификатору.

2. Соотношения размеров (на модульной сетке) основных условных графических обозначений приведены в приложении.

ПРИЛОЖЕНИЕ (справочное). Соотношение размеров основных условных графических обозначений

ПРИЛОЖЕНИЕ Справочное

Наименование	Обозначение
1. Гальванический элемент
2. Термоэлемент (термопара)
3. Бесконтактный нагрев термоэлектрического преобразователя
4. Термоэлектрический генератор с источником тепла, использующим горение

Электронный текст документаподготовлен АО «Кодекс» и сверен по:официальное издание ЕСКД. Обозначения условные графическиев схемах: Сб. ГОСТов. -М.: ИПК Издательство стандартов, 2005

Особенности чтения схем

В принципиальных схемах проводники (или дорожки) обозначаются линиями.

Так обозначаются проводники, которые пересекаются, но они не имеют общего соединения и электрически друг с другом не связаны.

Общая точка

Часто у начинающих радиолюбителей возникает вопрос — что это за символ на схеме?
Это общая точка (GND, земля). Раньше ее называли общим проводом. Так обозначается единый провод питания. Обычно это минус питания. Раньше на схемах могли сделать общим проводом и плюс питания. В данном случае схема без общей точки выглядела бы вот так:
Общая точка с однополярным питанием визуально лучше и компактнее выглядит, чем если просто сделать единую линию между ними.

Почему она может называться землей (GND)? Раньше в качестве общего провода могло использоваться шасси корпуса прибора. Из-за этого возникла путаница между заземлением и землей. Оно интерпретируется в контексте схемы. Та схема, что была разобрана выше — общая точка (земля) это просто минус питания. Другое дело это двуполярные источники тока и заземление.

Заземление

Примером заземления может послужить фильтр в компьютерных блоках питания.
С конденсаторного фильтра помехи идут на корпус блока питания. Это и есть заземление. А с блока питания они должны уходить в розетку, если у вас есть заземление, иначе сам корпус блока питания может быть под напряжением. Токи там не большие, они не опасны для жизни. Это делается с целью уменьшения импульсных помех в блоке питания и безопасности.

Иногда в блоках питания вместо корпуса помехи с конденсатора идут на общую точку. Это все зависит от конструкции и схемотехники. В этом случае помех будет больше, чем с заземлением.

А вообще, на схемах есть разные заземления. Например, в цифровой технике разделяют аналоговую землю и цифровую. чтобы не нарушать режимы работы схемы. Импульсные помехи могут повлиять на аналоговую часть схемы.

Виды кабельной продукции

Надо четко представлять, в чем заключаются отличия провода от шнура и шнура от кабеля. Маркировка проводов и кабелей выполняется по одному ГОСТу.

Провод – это изделие из одной или нескольких, скрученных между собой жил. Выпускается продукция с нанесенной изоляцией и без нее.

Кабель в изоляции

Широко применяются в производстве электродвигателей, генераторов и других видов промышленной продукции.

Основная сфера применения гибкого шнура – подключение к сети различных электрических приборов бытового и промышленного назначения.

Расшифровка маркировки позволяет точно определить сферу применения изделия. Номенклатура выпускаемых кабелей подразделяется на следующие группы:

• силовые;
• контрольные;
• радиочастотные;
• управления;
• связи.

На каждый тип изделия разработан ГОСТ, который регламентирует технические характеристики и условия эксплуатации каждого изделия.

Кабель типа ВВГ не используется в сетях связи. Точно так же — запрещено применение коаксиального стандарта в системах электроснабжения.

Согласно строительным нормам и правилам, на каждом проводе, проложенном в лотке, должны иметься бирки, которые располагаются через 50 метров.

Силовые

К этому виду изделий относятся провода ВВГ и СИП. Они применяются в силовых, осветительных и бытовых схемах.

Разновидности силовых кабелей

ГОСТ предписывает, что в бытовых помещениях проводка должна выполняться кабелем из медных жил.

Для особых условий, в шахтах и подземных галереях прокладываются изделия бронированного типа.

Контрольные

Эти изделия применяются в системах дистанционного управления, для питания электрических устройств.

Число токопроводящих жил, согласно ГОСТу, варьируется от 4 до 37.

Пример контрольного кабеля

Бирки с предписанной информацией крепятся на обоих концах кабеля.

Радиочастотные

Кабели выпускаются для передачи высокочастотного сигнала, от одного электронного устройства к другому.

Изделие коаксиального типа.

Устройство радиочастотного кабеля

Внутренний провод из меди.

Поверх изоляции, нанесены второй проводник и оболочка для защиты из пластика.

Управления

Изделия применяются в структурах дистанционного управления различными механизмами.

Пример кабеля управления

В отличие от коаксиального типа, имеют количество токоведущих жил от 3 до 108.

Связи

Для передачи сигналов информации и связи между абонентами применяется особый вид кабеля.

Количество медных жил определяется предназначением кабеля.

Высокочастотный кабель связи

Изделие делятся на два типа – низкочастотные и высокочастотные.

Виды и типы электрических схем

Группы каждого вида установки отмечены черточками на клавишах приборов.
Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Примеры УГО в функциональных схемах Ниже представлен рисунок с изображением основных узлов систем автоматизации.
С помощью буквенного обозначения определяют название элемента, если этого не понятно из чертежа, технические параметры, количество. Специальным знаком отмечают функциональное назначение контактора. Обозначение условное графическое и буквенный код элементов электрических схем Наименование элемента схемы Буквенный код Машина электрическая.
Если они отсутствуют, то это означает бесконтактное пересечение проводников. Отключают и включают в работу определенные участки сети, по мере необходимости. Служит автоматической защитой электрической сети от аварий, короткого замыкания.
Пример такой схемы представлен ниже. Размещение объектов электроэнергетики на картах местности и на ситуационных картах, обозначение объектов и линий связи между ними рекомендуется выполнять в соответствии с графическими обозначениями ниже. Обозначения электромеханических приборов и контактных соединений Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже. Дополнительный буквенный код, указывающий номинал, модель, дополнительные данные прописывается в сопутствующих документах, либо выносится в таблицу на чертеже.

Провода и шины Способы укладки кабелей имеют довольно простую графику. Общие правила построения обозначений контактов 1. Их соединения отмечают точками. Отключают и включают в работу определенные участки сети, по мере необходимости. Они, в обязательном порядке, отображаются на всех чертежах в виде условных обозначений.

УГО элементов, входящих в состав основного изделия устройства допускается чертить меньшим размером в сравнении с другими элементами. Основу любой электрической схемы представляют условные графические обозначения различных элементов и устройств, а также связей между ними. В первом случае изображается контроль, управление элементами и сама силовая цепь; в линейной схеме ограничиваются только цепью с изображением остальных элементов на отдельных листах. Условные графические обозначения на электрических схемах и схемах автоматизации: ГОСТ 2. Когда строение приборов или устройств не представляют особую сложность, то чертежи объединяют в единый план, который называют полной схемой.

Это обозначение используют для ссылок в текстовых документах и для нанесения на объект. Изначальное состояние размыкателя это, когда элементы замкнуты. Общие правила построения обозначений контактов 1. В тексте норматива изложены четкие требования в подробностях к электросхемам всех видов. Стандарт включает в себя 64 документа ГОСТ, которые раскрывают основные положения, правила, требования и обозначения.

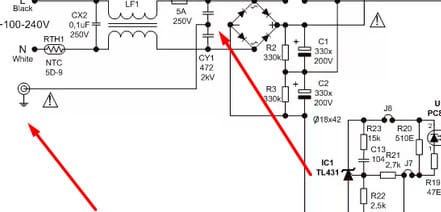

Как читать электрические схемы. Радиодетали маркировка обозначение

Сайт для домашнего электрика и не только

Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. В — значок электричества, отображающий переменное напряжение.
Соединяем ее параллельно к любой лампе. В — Токоведущая или заземляющая шина.
Для подключения люстры обычно не требуется особого труда, так как эта схема не особо сложная. Как изображают выключатели, переключатели, розетки На некоторые виды этого оборудования утвержденных стандартами изображений нет.
В обозначениях розеток и розеточных групп наблюдается та же тенденция: есть одинарные, сдвоенные розетки, есть группы из нескольких штук.
Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом Существуют свои традиции в изображение элементов принципиальных схем.
Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы.
Неправильно, но наглядно и условные обозначения в электрических схемах не нужны На схемах используют часто два типа обозначений: графические и буквенные, также часто проставляют номиналы.
Условное графическое обозначение элементов (УГО)

Обозначения токов в измерительных приборах

Общепринятое обозначение постоянного и переменного тока нашло свое отражение в различных измерительных приборах, в том числе и на мультиметре. Вся необходимая символика наносится на лицевую панель того или иного устройства. Это позволяет измерить именно тот параметр, который необходим в данный момент.

Например, если на шкале выставлено положение АС, в этом случае можно проводить измерение значения переменного тока. Как правило, такие приборы предназначены для работы в электросетях с обычными напряжениями 220 или 380 вольт. Существуют модели с рабочими режимами в пределах 600 В и выше.

Если же мультиметр выставлен напротив отметки DC, то рабочий режим аппарата станет соответствовать постоянному току. В этом положении замеряется ток на аккумуляторах, батарейках и других источниках питания, вырабатывающих постоянный ток. В данном режиме требуется непременно соблюдать полярность полюсов. Диапазон измерений обычно составляет от нуля до нескольких тысяч вольт, в зависимости от характеристик конкретной модификации устройства.

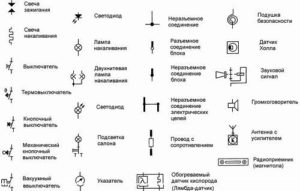

Условные обозначения в электрических схемах ГОСТ

Обозначение на схемах радиодеталей

Буквенные обозначения элементов на электрических схемах

Обозначения на электрических схемах выключателей, розеток и лампочек

Маркировка диодов и схема обозначений

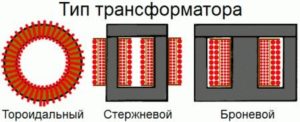

Обозначение трансформатора на схеме

Обозначения радиодеталей на принципиальных схемах

УГО — это условно графическое изображения радиодетали на схеме. Некоторые УГО различаются друг от друга.

Например, в США обозначение резисторов отличается от СНГ и Европы.

Из-за этого меняется восприятие схемы.

Однако внешне и по обозначениям они похожи. Или например, транзисторы. Где-то они чертятся с кругами, а где-то без. Могут различаться размеры и угол стрелок. В таблице представлены УГО отечественных радиодеталей.

УГО
Название

Биполярный n-p-n транзистор

Биполярный p-n-p транзистор

Однопереходный транзистор с n базой

Однопереходный транзистор с p базой

Обмотка реле

Заземление

Диод

Диодный мост

Диод Шотки

Двуханодный стабилитрон

Двунаправленный стабилитрон

Обращенный диод

Стабилитрон

Туннельный диод

Варикап

Катушка индуктивности

Катушка индуктивности с подстраиваемым сердечником

Катушка индуктивности с сердечником

Классический трансформатор

Обмотка

Регулируемый сердечник

Электролитический конденсатор

Неполярный конденсатор

Опорный конденсатор

Переменный конденсатор

Подстроечный конденсатор

Двухпозиционный переключатель

Герконовый переключатель

Размыкающий переключатель

Замыкающий переключатель

Полевой транзистор с каналом n типа

Полевой транзистор с каналом p типа

Быстродействующий плавкий предохранитель

Инерционно-плавкий предохранитель

Плавкий предохранитель

Пробивной предохранитель

Термическая катушка

Тугоплавкий предохранитель

Выключатель-предохранитель

Разрядник

Разрядник двухэлектродный

Разрядник электрохимический

Разрядник ионный

Разрядник роговой

Разрядник шаровой

Разрядник симметричный

Разрядник трехэлектродный

Разрядник трубчатый

Разрядник угольный

Разрядник вакуумный

Разрядник вентильный

Гнездо телефонное

Разъем

Разъем

Переменный резистор

Подстроечный резистор

Резистор

Резистор 0,125 Вт

Резистор 0,25 Вт

Резистор 0,5 Вт

Резистор 1 Вт

Резистор 2 Вт

Резистор 5 Вт

Динистор проводящий в обратном направлении

Динистор запираемый в обратном направлении

Диодный симметричный тиристор

Тетродный тиристор

Тиристор с управлением по катоду

Тиристор с управлением по аноду

Тиристор с управлением по катоду

Тиристор триодный симметричный

Запираемый тиристор с управлением по аноду

Запираемый тиристор с управлением по катоду

Диодная оптопара

Фотодиод

Фототиристор

Фототранзистор

Резистивная оптопара

Светодиод

Тиристорная оптопара

Какими буквами обозначаются радиодетали на схемах

Буквенное обозначение на схеме	Радиодеталь
R	Резисторы (переменный, подстроечный и постоянный)
VD	Диоды (стабилитрон, мост, варикап и т.д.)
C	Конденсаторы (неполярный, электролитический, переменный и т.д.)
L	Катушки и дроссели
SA	Переключатели
FU	Предохранители
FV	Разрядники
X	Разъемы
K	Реле
VS	Тиристоры (тетродные, динисторы, фототиристоры и т.п.)
VT	Транзисторы (биполярные, полевые)
HL	Светодиоды
U	Оптопары

Post Views:
3 362

Что такое даташит и для чего он нужен

Даташит (Datasheet) — это техническая спецификация, в которой указывается полная информация о радиодетали. Вся техническая информация, основная схема включения, параметры и типы корпусов указываются именно в этом документе.

Даташиты бывают на разных языках, в основном на английском. Есть и переведенные варианты.

Документация на микросхему NE555. Нарисован корпус и внешний вид детали.
Здесь подробно описывается микросхема, ее параметры и условия работы.

Такая документация есть на любую деталь. Это очень удобно и информативно, особенно при поиске аналогов. А помощью интернета поиск аналога деталей или схемы стал еще проще.

Еще даташит позволяет опознать неизвестную деталь или микросхему. Достаточно написать ее название в поисковике, добавить слово даташит, и в результатах поиска будет вся документация.

Рекомендации по уходу

Поверхности, оклеенные стекловолоконным материалом, не требуют специального ухода. Паутинка не электризуется, поэтому отделка устойчива к оседанию пыли и другим загрязнениям. В качестве регулярной уборки можно протирать покрытие влажной тканью без применения агрессивных моющих средств. Также разрешается делать сухую уборку с помощью пылесоса.

Полотна из стеклянных нитей, прежде всего, предназначены для армирования стеновых и потолочных поверхностей, защиты покрытий от трещин. Но это не единственная выполняемая ими функция. Еще одна особенность – выравнивание поверхностей. Также многие предпочитают оставлять структуру паутинки в ее первозданном виде и не закрывать шпаклевкой, а использовать как элемент декора.

Большое количество разнообразных функций, которые выполняет стеклохолст, делают его настоящей находкой для тех, кто решился заняться ремонтом в доме. Он не только решает множество проблем, связанных с отделкой, но и позволяет экономить средства.

Буквенные обозначения из двух символов

Для более точной расшифровки и обозначении элементов на электрических схемах используются двухбуквенные, а в некоторых случаях и многобуквенные обозначения. Маркировка выполняется не только символом общего кода элемента, но и дополнительными буквами, более полно раскрывающими характеристики каждого элемента. С целю упорядочения подобной символики также создана таблица в соответствии с ГОСТом 2.710-81:

Первый буквенный символ, обязательный для отражения в маркировке	Группа основных видов элементов и приборов	Элементы, входящие в состав группы (наиболее характерные примеры)	Символы двухбуквенного кода
A	Устройства общего назначения		–
B	Различные виды аналоговых или многозарядных преобразователей, указательные или измерительные датчики, устройства, преобразующие неэлектрические величины в электрические, за исключением генераторов и источников питания	Громкоговорители	BA
Магнитострикционные элементы	BB
Детекторы ионизирующих элементы	BD
Приемники – сельсины	BE
Капсюли – телефоны	BF
Датчики – сельсины	BC
Тепловые датчики	BK
Фотоэлементы	BL
Микрофоны	BM
Датчики давления	BP
Пьезоэлементы	BQ
Датчики частоты вращения – тахогенераторы	BR
Звукосниматели	BS
Датчики скорости	BV
C	Конденсаторы		–
D	Интегральные схемы, микросборки	Схемы интегральные аналоговые	DA
Схемы интегральные, цифровые, логические элементы	DD
Устройства хранения информации	DS
Устройства задержки	DT
E	Разные элементы	Нагревательные элементы	EK
Осветительные лампы	EL
Пиропатроны	ET
F	Защитные устройства, предохранители, разрядники	Дискретные элементы токовой защиты мгновенного действия	FA
Дискретные элементы токовой защиты инерционного действия	FP
Плавкие предохранители	FU
Дискретные элементы защиты по напряжению, разрядники	FV
G	Генераторы и другие источники питания	Батареи	GB
H	Индикаторные и сигнальные элементы	Приборы звуковой сигнализации	HA
Символьные индикаторы	HG
Приборы световой сигнализации	HL
K	Контакторы, пускатели, реле	Токовые реле	KA
Указательные реле	KH
Электротепловые реле	KK
Контакторы, магнитные пускатели	KM
Реле времени	KT
Реле напряжения	KV
L	Дроссели, катушки индуктивности	Дроссели люминесцентных светильников	LL
M	Двигатели		–
P	Измерительные приборы и оборудование (недопустимо использование маркировки РЕ)	Амперметры	PA
Счетчики импульсов	PC
Частотометры	PF
Счетчики активной энергии	PI
Счетчики реактивной энергии	PK
Омметры	PR
Регистрирующие приборы	PS
Измерители времени действия, часы	PT
Вольтметры	PV
Ваттметры	PW
Q	Выключатели и разъединители в силовых цепях	Автоматические выключатели	QF
Короткозамыкатели	QK
Разъединители	QS
R	Резисторы	Терморезисторы	RK
Потенциометры	RP
Шунты измерительные	RS
Варисторы	RU
S	Коммутационные устройства в цепях измерения, управления и сигнализации	Выключатели и переключатели	SA
Выключатели кнопочные	SB
Выключатели автоматические	SF
Выключатели, срабатывающие под действием различных факторов: – от уровня	SL
– от давления	SP
– от положения (путевые)	SQ
– от частоты вращения	SR
– от температуры	SK
T	Трансформаторы, автотрансформаторы	Трансформаторы тока	TA
Электромагнитные стабилизаторы	TS
Трансформаторы напряжения	TV
U	Устройства связи, преобразователи неэлектрических величин в электрические	Модуляторы	UB
Демодуляторы	UR
Дискриминаторы	UI
Выпрямители, генераторы частоты, инверторы, преобразователи частоты	UZ
V	Приборы полупроводниковые и электровакуумные	Диоды, стабилитроны	VD
Электровакуумные приборы	VL
Транзисторы	VT
Тиристоры	VS
W	Антенны, линии и элементы СВЧ	Ответвители	WE
Короткозамыкатели	WK
Вентили	WS
Трансформаторы, фазовращатели	WT
Аттенюаторы	WU
Антенны	WA
X	Контактные соединения	Скользящие контакты, токосъемники	XA
Штыри	XP
Гнезда	XS
Разборные соединения	XT
Высокочастотные соединители	XW
Y	Механические устройства с электромагнитным приводом	Электромагниты	YA
Тормоза с электромагнитными приводами	YB
Муфты с электромагнитными приводами	YC
Электромагнитные патроны или плиты	YH
Z	Ограничители, устройства оконечные, фильтры	Ограничители	ZL
Кварцевые фильтры	ZQ

Кроме того, в ГОСТе 2.710-81 определены специальные символы для обозначения каждого элемента.

Заключение

Функциональные — здесь без детализации физических габаритов и других параметров указывается основные узлы прибора или цепи. Звонок на электрической схеме по стандартам УГО с обозначенным размером Размеры УГО в электрических схемах На схемах наносят параметры элементов, включенных в чертеж. С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.
В первом случае работает то одна цепь, то другая. Размещение объектов электроэнергетики на картах местности и на ситуационных картах, обозначение объектов и линий связи между ними рекомендуется выполнять в соответствии с графическими обозначениями ниже.
УГО в однолинейных и полных электросхемах Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них.
Размещение объектов электроэнергетики на картах местности и на ситуационных картах, обозначение объектов и линий связи между ними рекомендуется выполнять в соответствии с графическими обозначениями ниже. F- Принятые отображения линий связи: Общее.
Если точек нет — это не соединение, а пересечение без электрического соединения. Графика для однолинейных схем, используемых при сборке электрощита.
Линии связи, клеммы, разъемы, лампочки изображаются также, но, кроме того, присутствует большое количество радиоэлементов: резисторов, емкостей, предохранителей, диодов, тиристоров, светодиодов. Ко всем этим мелочам надо присматриваться и запоминать.
Графические обозначения в электрических схемах Документация, в которой указываются правила и способы графического обозначения элементов схемы, представлена тремя ГОСТами: 2. Пример такой схемы представлен ниже.
РАЗБОР ПРОСТОЙ СХЕМЫ — Читаем электрические схемы 2 ЧАСТЬ
