Обозначения на принципиальных схемах

Закорачивание катушки

Рисунок 2. Схема получения выдержки времени у электромагнитных реле времени с различными вариантами включения втягивающей катушки.

При включении реле РВ якорь при­тягивается очень быстро (время за­ряда реле 0,8 сек). При отключении создается выдержка времени, при этом отключение реле может осу­ществляться как путем разрыва цепи катушки, так и путем ее закорачивания (рис. 2а). Выдержка времени при закорачи­вании катушки получается по сле­дующей причине. Для отпадения якоря (и, следовательно, срабаты­вания контактов реле) необходимо, чтобы поток в магнитной системе исчез или уменьшился до определенной величины, что и происходит при прекращении питания катушки реле, т. е. при ее отключении.

Если же шун­тировать катушку реле (например, параллельным включением каких-либо контактов другого промежуточного реле РП), то вслед­ствие самоиндукции в контуре, образуемом катушкой реле и кон­тактом РП, поддерживается некоторое время ток. Следовательно, магнитный поток и сила притяжения якоря к сердечнику тоже будут затухать постепенно. Сопротивление R в цепи катушки должно быть предусмотрено для предотвращения короткого замы­кания (в том случае, если в этой цепи нет других потребителей).

Буквенное обозначение радиоэлементов в схеме

Давайте еще раз рассмотрим нашу схему.

Как вы видите, схема состоит из каких-то непонятных значков. Давайте разберем один из них. Пусть это будет значок R2.

Итак, давайте первым делом разберемся с надписями. R  – это значит резистор. Так как у нас он не единственный в схеме, то разработчик этой схемы дал ему порядковый номер “2”. В схеме их целых 7 штук.  Радиоэлементы в основном нумеруются слева-направо и сверху-вниз. Прямоугольник с чертой внутри уже явно показывает, что это постоянный резистор с мощностью рассеивания  в 0,25 Ватт. Также рядом с ним написано 10К, что означает его номинал в 10 Килоом. Ну как-то вот так…

Как же обозначаются остальные радиоэлементы?

Для обозначения радиоэлементов используются однобуквенные и многобуквенные коды. Однобуквенные коды  – это группа, к которой принадлежит тот или иной элемент. Вот основные группы радиоэлементов:

А – это различные устройства (например, усилители)

В – преобразователи неэлектрических величин в электрические и наоборот. Сюда могут относиться различные микрофоны, пьезоэлементы, динамики и тд. Генераторы и источники питания сюда не относятся.

С – конденсаторы

D – схемы интегральные и различные модули

E – разные элементы, которые не попадают ни в одну группу

F – разрядники, предохранители, защитные устройства

G – генераторы, источники питания,

H – устройства индикации и сигнальные устройства, например, приборы звуковой и световой индикации

K – реле и пускатели

L – катушки индуктивности и дроссели

M – двигатели

Р – приборы и измерительное оборудование

Q – выключатели и разъединители в силовых цепях. То есть в цепях, где “гуляет” большое напряжение и большая сила тока

R – резисторы

S – коммутационные устройства в цепях управления, сигнализации и в цепях измерения

T – трансформаторы и автотрансформаторы

U – преобразователи электрических величин в электрические, устройства связи

V  – полупроводниковые приборы

W – линии и элементы сверхвысокой частоты, антенны

X – контактные соединения

Y – механические устройства с электромагнитным приводом

Z – оконечные устройства, фильтры, ограничители

Для уточнения элемента после однобуквенного кода идет вторая буква, которая уже обозначает вид элемента. Ниже приведены основные виды элементов вместе с буквой группы:

BD – детектор ионизирующих излучений

BE – сельсин-приемник

BL – фотоэлемент

BQ – пьезоэлемент

BR – датчик частоты вращения

BS – звукосниматель

BV – датчик скорости

BA – громкоговоритель

BB – магнитострикционный элемент

BK – тепловой датчик

BM – микрофон

BP – датчик давления

BC – сельсин датчик

DA – схема интегральная аналоговая

DD – схема интегральная цифровая, логический элемент

DS – устройство хранения информации

DT – устройство задержки

EL – лампа осветительная

EK – нагревательный элемент

FA – элемент защиты по току мгновенного действия

FP – элемент защиты по току инерционнго действия

FU – плавкий предохранитель

FV – элемент защиты по напряжению

GB – батарея

HG – символьный индикатор

HL – прибор световой сигнализации

HA – прибор звуковой сигнализации

KV – реле напряжения

KA – реле токовое

KK – реле электротепловое

KM – магнитный пускатель

KT – реле времени

PC – счетчик импульсов

PF – частотомер

PI – счетчик активной энергии

PR – омметр

PS – регистрирующий прибор

PV – вольтметр

PW – ваттметр

PA – амперметр

PK – счетчик реактивной энергии

PT – часы

QF – выключатель автоматический

QS – разъединитель

RK – терморезистор

RP – потенциометр

RS – шунт измерительный

RU – варистор

SA – выключатель или переключатель

SB – выключатель кнопочный

SF – выключатель автоматический

SK – выключатели, срабатывающие от температуры

SL – выключатели, срабатывающие от уровня

SP – выключатели, срабатывающие от давления

SQ – выключатели, срабатывающие от положения

SR – выключатели, срабатывающие от частоты вращения

TV – трансформатор напряжения

TA – трансформатор тока

UB – модулятор

UI – дискриминатор

UR – демодулятор

UZ – преобразователь частотный, инвертор, генератор частоты, выпрямитель

VD – диод, стабилитрон

VL – прибор электровакуумный

VS – тиристор

VT – транзистор

WA – антенна

WT – фазовращатель

WU – аттенюатор

XA – токосъемник, скользящий контакт

XP – штырь

XS – гнездо

XT – разборное соединение

XW – высокочастотный соединитель

YA – электромагнит

YB – тормоз с электромагнитным приводом

YC – муфта с электромагнитным приводом

YH – электромагнитная плита

ZQ – кварцевый фильтр

Условные обозначения на схемах электроснабжения

На схемах отображается даже форма и размеры светильников.

На схемах отображается даже форма и размеры светильников. В функциональных чертежах контакторы изображаются с учётом этих особенностей.

Кроме этого в условных графических обозначениях на электрических принципиальных схемах дополнительно используются специальные знаки, поясняющие особенности работы того или иного элемента схемы. Буквы и цифры применяются для символьного обозначения отдельных элементов, их номиналов и расстояний между объектами.

В помещения с нормальными условиями эксплуатации ставят выключатели с IP20, может до IP Самый простой пример — обыкновенный выключатель. Некоторые даже могут сразу выдать возможные проблемы, которые могут возникнуть при эксплуатации. Если в условных обозначениях на различных электрических схемах ГОСТ, присутствуют элементы, не имеющие информации о размерах, то эти составляющие выполняют в размерах, соответствующих стандартному изображению УГО всей схемы.

Виды электрических схем

Почти, потому что стандарты давно не обновлялись и некоторые элементы рисуют каждый как может. Если в условных обозначениях на различных электрических схемах ГОСТ, присутствуют элементы, не имеющие информации о размерах, то эти составляющие выполняют в размерах, соответствующих стандартному изображению УГО всей схемы. Нормально отключенному положению выключателя соответствует заштрихованный прямоугольник, а не заштрихованный прямоугольник — выключатель включенный. Дает общее представление о функционировании объекта.

Каждое из обозначений можно применять в определенных случаях. Цепи управления оперативные цепи — это кнопки, предохранители, катушки пускателей или контакторов, контакты промежуточных и других реле, контакты пускателей и контакторов, реле контроля фаз напряжения а также связи между этими и другими элементами.

Смотри также

Основу любой электрической схемы представляют условные графические обозначения различных элементов и устройств, а также связей между ними. D — Отображение аккумуляторного или гальванического источника питания. Недавняя стандартизация была утверждена восемь лет назад ГОСТом Вариант справа — для открытого монтажа.

Фильтр кварцевый ZQ Порядковые номера элементам следует присваивать, начиная с единицы, в пределах группы элементов, которым на схеме присвоено одинаковое буквенное позиционное обозначение, например, Q1, Q2, Q3, в соответствии с последовательностью их расположения на схеме сверху вниз и слева направо. Учитывая такие обстоятельства, проектировщики перенимают практический опыт от более опытных коллег, многие вещи просто знают как делать правильно, но не знают почему. Номиналы требуемых деталей иногда проставляются рядом с изображением, но в больших многоэлементных схемах они прописываются в отдельной таблице. На монтажных радиосхемах отмечают положение радиокомпонентов, способы и порядок их монтажа. Как обозначаются провода, кабели, количество жил и способы их прокладки На монтажных схемах часто необходимо обозначить не только как проходит кабель или провод, но и его характеристики или способ укладки.
Как прочитать принципиальную схему задвижки

Как проверить электромагнитное реле

Работоспособность электромагнитного реле зависит от катушки. Поэтому в первую очередь проверяем обмотку. Ее прозванивают мультиметром. Сопротивление обмотки может быть как 20-40 Ом, так и несколько кОм. При измерении просто выбираем подходящий диапазон. Если есть данные о том, какая величина сопротивления должна быть — сравниваем. В противном случае довольствуемся тем, что нет короткого замыкания или обрыва (сопротивление стремится к бесконечности).

Проверить электромагнитное реле можно при помощи тестера/мультиметра

Второй момент — переключаются или нет контакты и насколько хорошо прилегают контактные площадки. Проверить это немного сложнее. К выводу одного из контактов можно подключить источник питания. Например — простую батарейку. При срабатывании реле потенциал должен появиться на другом контакте или исчезнуть. Это зависит от типа проверяемой контактной группы. Контролировать наличие питания также можно при помощи мультиметра, но его надо будет перевести в соответствующий режим (контроль напряжения проще).

Если мультиметра нет

Не всегда под рукой есть мультиметр, но батарейки есть почти всегда. Давайте рассмотрим пример. Есть какое-то реле в герметичном корпусе. Если знаете или нашли его тип, можно посмотреть характеристики по названию. Если данные не нашли или нет названия реле, смотрим на корпус. Обычно тут указывается вся важная информация. Напряжение питания и коммутируемые токи/напряжения есть обязательно.

Проверка обмотки электромагнитного реле

В данном случае имеем реле, которое работает от 12 V постоянного тока. Хорошо если есть такой источник питания, тогда используем его. Если нет, собираем несколько батареек (последовательно, то есть одну за одной), чтобы суммарно получить требуемое напряжение.

При последовательном соединении батареек их напряжение суммируем

Получив источник питания нужного номинала, подключаем его к выводам катушки. Как определить где выводы катушки? Обычно они подписаны. Во всяком случае, есть обозначения  «+» и «-» для подключения источников постоянного питания и знаки для переменного  типа таких «≈».  На соответствующие контакты подаем питание. Что происходит? Если катушка реле рабочая, слышен щелчок — это притянулся якорь. При снятии напряжения он слышен снова.

Проверяем контакты

Но щелчки — это одно. Это значит, что катушка работает, но надо еще контакты проверить. Возможно они окислились, цепь замыкается, но сильно падает напряжение. Может они стерлись и контакт плохой, может, наоборот, закипели и не размыкаются. В общем, для полноценной проверки электромагнитного реле необходимо еще проверить работоспособность контактных групп.

Проще всего объяснить на примере реле с одной группой. Они обычно стоят в автомобилях. Автолюбители называют их по числу выводов: 4 контактные или 5 контактные. В обоих случаях там всего одна группа. Просто четырех контактное реле содержит нормально замкнутый или нормально разомкнутый контакт, а пятиконтактное — переключающую группу (перекидные контакты).

Электромагнитное реле 4 и 5 контактное: расположение контактов, схема подключения

Как видите, питание подается в любом случае на выводы, которые подписаны 85 и 86. А к остальным подключается нагрузка. Для проверки 4-контактного реле можно собрать простейшую связку из маленькой лампочки и батарейки нужного номинала. Концы этой связки прикрутить к выводам контактов. В 4-контактном реле это выводы 30 и 87. Что получится? Если контакт на замыкание (нормально разомкнутый), при сработке реле лампочка должна загореться. Если группа на размыкание (нормально замкнутый) должна потухнуть.

В случае с 5-контактным реле схема будет чуть сложнее. Тут потребуется две связки из лампочки и батарейки. Используйте лампы разного формата, цвета или каким-то образом их разделите. При отсутствии питания на катушке у вас должна гореть одна лампочка. При срабатывании реле она гаснет, загорается другая.

Графическое обозначение электроэнергетических объектов на схемах

Графические обозначения Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами. Чтобы на схеме понимать о каком именно типе выключателя идет речь, это надо помнить.

Для некоторых устройств управления источниками света обозначений нет — например, для кнопочных устройств и диммеров. Буквенные обозначения элементов на схемах: основные и дополнительные В таблице выше приведены международные обозначения.

Последний ГОСТ, который вышел, дополнен многими новыми обознвачениями, актуальный на сегодня с шифром 2. Большая часть обозначений — графические. Это и будет полная принципиальная схема.

Обычно они представляют собой однолинейную схему с обозначением УЗО , автоматических выключателей, контакторов и другого защитного оборудования. D — Символ заземления. Рассмотрим проектную информацию с точки зрения электромонтажника-любителя, желающего своими руками поменять проводку в доме или составить чертеж подключения дачи к электрокоммуникациям. Следует заметить, что чаще в домашней практике используются всего три типа электросхем: Монтажные — для прибора изображается печатная плата с расположением элементов при четком указании места, номинала, принципа крепления и подведения к другим деталям.

Парные галочки при изображении розеток — это количество проводов. В настоящее время у населения и в торговой сети находится в эксплуатации значительное количество разнообразных электронных приборов и устройств, радио- и телевизионной аппаратуры, которые изготавливаются зарубежными фирмами и различными акционерными обществами. Вся информация представлена блоками с подписями — наименованиями устройств.

Как изображают выключатели, переключатели, розетки На некоторые виды этого оборудования утвержденных стандартами изображений нет. Рядом с буквенным обозначением элемента часто стоит его порядковый номер. Виды и типы. Импульсное реле — тоже довольно легко отличить по характерной форме знака. Вид и номер являются обязательной частью условного буквенно-цифрового обозначения и должны быть присвоены всем элементам и устройствам объекта.

Нормативные документы

Зато все другие типы выключателей имеют свои условные обозначения в электрических схемах. Есть отдельные обозначения для двухклавишных и трехклавшных выключателей.

Например, светильники с лампами накаливания изображают в виде кружка, с длинными линейными люминесцентными — длинного узкого прямоугольника. В — значок электричества, отображающий переменное напряжение. Характерная особенность такой схемы — минимальная детализация. Ко всем этим мелочам надо присматриваться и запоминать. Она состоит из устройств, преобразующих неэлектрические величины в электрические, куда не входят генераторы и источники питания.

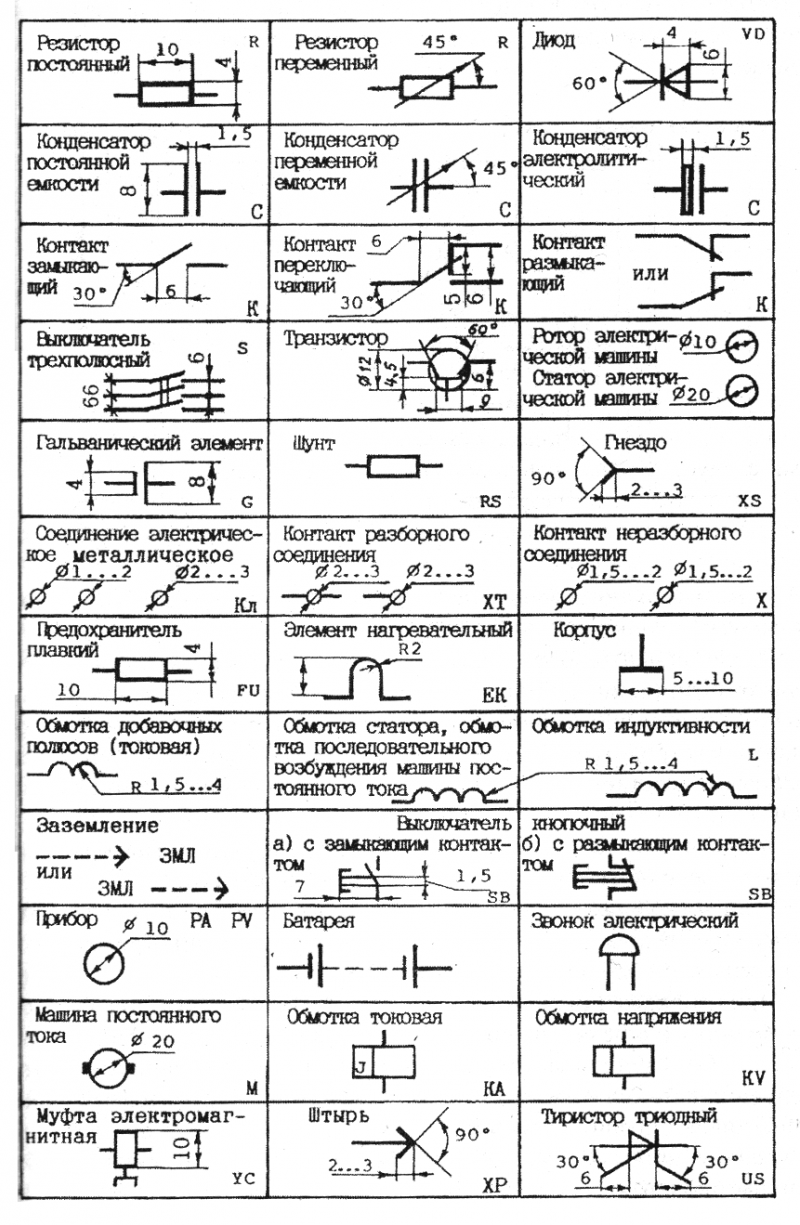

Условные графические обозначения радиоэлементов

Условные графические обозначения на электросхемах

В связи с тем, что на данный момент существует огромное количество всевозможных элементов электросхем, для каждого из них нужно свое обозначение в виде символов, букв и цифр, а также графических изображений. Чтобы не было разногласий и разночтений, были разработаны нормативные документы, которые недвусмысленно закрепляют за каждым элементом буквенно-цифровое и графическое обозначение. Следующий список включает все основные стандарты условностей:

• ГОСТ 2.710 81 — Требования государственного стандарта к буквенно-цифровым обозначениям различных конструктивных электроэлементов и электроприборов;
• ГОСТ 2.747 68 — Требования к размерным характеристикам графических изображений;
• ГОСТ 21.614 88 — Нормы, которые приняты для планирования монтажа электрооборудования и электропроводки;
• ГОСТ 2.755 87 — Требования по обозначению на схеме контактов, соединений и коммутационного оборудовании;
• ГОСТ 2.709 89 — Стандарт, регулирующий обозначение соединений контактов и проводки;
• ГОСТ 21.404 85 — Требования по обозначению средств автоматизации при описании технических процессов на предприятии.

Чертежи вакуумных приборов

Перед тем, как перейти к обозначениям элементов схем, следует сказать, что и сами схемы имеют буквенное обозначение. Так, структурные схемы обозначаются цифрой 1, функциональные схемы — 2, принципиальные (полные) схемы — 3, монтажные схемы (схемы соединений) — 4, схемы подключения — 5, общие схемы — 6, схемы расположения — 7, а схемы объединения — 0.

Газовый чертеж генератора

По видам обозначения также имеются:

• электрические схемы — Э;
• гидравлические схемы — Г;
• пневматические схемы — П;
• газовые схемы — Х;
• кинематические схемы — К;
• вакуумные схемы — В;
• оптические схемы — Л;
• энергетические схемы — Р;
• схемы деления — Е;
• комбинированные схемы — С.

Оптическая схема теодолита

Для всех типов графических документов существуют свои обозначения, которые регулируются специальными государственными стандартами и прочими документами нормативного характера. Например, можно привести основные графические обозначения для некоторых видов электросхем. В функциональных схемах часто обозначаются основные узлы и средства автоматизации.

Таблица функциональных УГО

Согласно картинке, обозначения следующие:

• А — Приборы, которые установлены за электрическим щитом или распределительной коробкой. 1 — основной вид, 2 — допускаемый;
• В — Приборы, которые установлены в пределах электрического щитка или распределительной коробки;
• С — Графическое представление исполнительных механизмов;
• D — Способ влияния исполнительного механизма на орган, который его регулирует в случае отключения питания элемента. Первый вариант — открытие органа регулирования, второй — его закрытие, а третий — отсутствие каких-либо изменений;
• E — Исполнительный механизм с установленным ручным приводом. Такой тип механизма может быть указан также в любом случае из предыдущего пункта списка;
• F — Изображение линий связи: 1 — общая линия, 2 — линия пересечения без соединения, 3 — линия с соединениями.

В однолинейных и полных схемах есть несколько видов обозначений. Ниже будут приведены самые распространенные из них.

Таблица УГО для источников электропитания

На данном изображении приведены следующие виды источников питания:

• А — источники постоянного тока и напряжения. Их полярность определяется знаками «+» и «-» на разных сторонах;
• B — переменное напряжение;
• C — переменное и постоянное напряжение, которое используется в устройстве, которое может работать ото всех типов электроэнергии;
• D — Источник питания аккумуляторного или гальванического типа;
• E — Схематическое изображение батареи или аккумулятора, который состоит из нескольких элементов питания.

УГО электромеханических устройств

Обозначения электромеханических элементов и устройств включает в себя:

• А — Катушки электрических приборов, к которым относятся реле, магнитные пускатели и так далее;
• В — графические обозначения для воспринимающих частей тепловых элементов;
• С — Катушка прибора с блокировкой механического типа;
• D — Контактные элементы приборов коммутации, включающие замыкающие, размыкающие и переключающие типы;
• Е — УГО для переключателей и кнопок;
• F — Обозначение рубильника.

Назначение и виды

Реле времени предоставляет возможность задать определенный временный интервал, необходимый для работы электрооборудования. Зачастую оно используется в случаях, когда предполагается автоматическое включение различных приборов через определенный промежуток времени.

В быту реле времени применяется с целью экономии электроэнергии. При автоматическом включении и отключении бытовой техники и освещения, население существенно экономит свой бюджет. Кроме этого данный прибор востребован среди потребителей благодаря длительному сроку эксплуатации, а также практичности в использовании.

Приспособления цикличного вида вызывает сигнал через установленный временной промежуток. Исконный вариант этого типа был механическим. Он взаимодействовал с контактами посредством запрограммированного механизированного барабана. Когда появились микропроцессоры, реле стало обладать различными диапазонными критериями. Цикличное реле по большей части применяется в уличном освещении.

Промежуточный тип предусматривает временную задержку при подключении электроприбора на установленный момент. Такая задержка необходима для правильной и корректной работы электрических приборов, имеющих сложный механизм. В свою очередь промежуточные реле делятся на электромагнитные реле; пневматические устройства; приспособления, имеющие часовой механизм; электронные реле; а также моторные реле.

Блочные реле применяются в областях узкой специализации, к примеру, задержка во времени фотопечати. Блочный прибор обладает вмонтированным питанием и устанавливается как самостоятельное устройство.

Встраиваемое устройство не имеет корпуса и собственного источника питания. Реле является частью более сложного механизма. Используется в качестве вспомогательного элемента, и имеет общий корпус с другими элементами. Самым распространенным примером может являться стиральная машина автомат.

Модульные приспособления схожи с блочными разновидностями. Зачастую их устанавливают в распределительные щитки на дин-рейку.

Электромагнитные

Данный вид применяется только в сетях, имеющих постоянный ток. Реле оснащено короткозамкнутой обмоткой на подобие, медной гильзы. Задержка во времени происходит благодаря этой гильзе, которая препятствует увеличению магнитного потока и включению якоря главного реле. Устройство можно устанавливать на временной отрезок, который составляет пять секунд. Такие типы используются в электроприводах с целью их разгона или торможения.

Электромагнитное реле

Электронные

Электромагнитные устройства обладают функцией программирования задержки времени. Выпускаются аналоговые и цифровые виды. Приспособление контролирует процессы в электронных схемах, производит отсчет установленного количества импульсов, регулирует разряд и заряд конденсаторов. Такие устройства широко применяются в быту.

Пневматические

Реле называется пневматическим благодаря содержанию в своем механизме пневматического катаракта. Посредством специального регулировочного винта изменяется диаметр отверстия, которое поглощает воздух, в результате чего происходит задержка во времени. Такой аппарат можно запрограммировать на шестидесятисекундную задержку. Это изделие можно применять для автоматического управления электрооборудованием, а также для управления электроприводом, его разгоном и торможением.

Моторные

Данные типы используются для защиты воздушных линий при их повторном подключении. Основным элементом данного устройства является синхронный двигатель, который осуществляет свою работы с помощью электрической сети переменного тока, имеющей частоту в 50 Герц. Кроме этого в механизм реле входит электромагнит, посредством которого осуществляется сцепление двигателя и редуктора. Прибор способен произвести задержку времени от десяти секунд до нескольких часов.

С часовым механизмом

В основе такого реле лежит пружина. Электромагнит, входящий в конструкцию, приводит данную пружину в действие. На специальной шкале устанавливается необходимое время, по истечению которого контакты реле замыкаются. Временной промежуток может быть установлен на величину от 0,1 до 20 секунд.

Реле времени с часовым механизмом

Графическое обозначение электроэнергетических объектов на схемах

К ним относят логические элементы, интегральные схемы аналоговые и цифровые, устройства задержки и хранения информации. Причем отличаются лампы дневного света люминесцентные и лампы накаливания.
Схема подключения розеток в квартире Виды и типы электрических схем На электрических схемах требуется размещать кодировку элементов.
D — Отображение аккумуляторного или гальванического источника питания.
Первая буква в таких обозначениях всегда указывает на тип устройства. Как выглядит схематичное изображение проходных выключателей В отличие от обычных выключателей, в этих при использовании двухклавишных моделей добавляется еще одна планка, параллельная верхней.
На схемах отображается даже форма и размеры светильников. Каждое из обозначений можно применять в определенных случаях.
Группы каждого вида установки отмечены черточками на клавишах приборов. Имеют более широкий спектр применения — чаще используются для электроснабжения промышленных объектов ввиду более высокой надежности и меньшей рыночной стоимости.
Условные обозначения отражают только основную функцию контакта — замыкание и размыкание цепи.
КАК ТЕЧЁТ ТОК В СХЕМЕ — Читаем Электрические Схемы 1 часть

Самые популярные документы раздела

Следует делать различие в изображении контакта и контакта термореле, изображаемого следующим образом
С — символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников. Кроме этого в условных графических обозначениях на электрических принципиальных схемах дополнительно используются специальные знаки, поясняющие особенности работы того или иного элемента схемы. У замыкателя происходит всё наоборот.
Например, предохранитель и резистор имеют незначительные отличия. Если они отсутствуют, то это означает бесконтактное пересечение проводников.
Примеры построения обозначений многопозиционных коммутационных устройств приведены в табл. В — Коллекторные электродвигатели постоянного тока: 1 — с возбуждением обмотки от постоянного магнита 2 — Электрическая машина с катушкой возбуждения В связке с электромоторами, на схемах показаны магнитные пускатели, устройства мягкого пуска, частотный преобразователь. Изначальное состояние размыкателя это, когда элементы замкнуты.
Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Так, например, существует несколько равноценных вариантов обозначения переключающих контактов, а также несколько стандартных обозначений обмоток трансформатора. В этой статье рассмотрим условные обозначения в электрических схемах: какие бываю, где найти расшифровку, если в проекте она не указана, как правильно должен быть обозначен и подписан тот или иной элемент на схеме. Обозначение линий связи на принципиальных схемах ГОСТ 2.

Главная Электропроводка Условные графические обозначения Условные графические обозначения УГО элементов электрических схем проектов электроснабжения необходимы для упрощения понимания содержания документации. Это обозначение используют для ссылок в текстовых документах и для нанесения на объект. УГО в однолинейных и полных электросхемах Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Символьное обозначение применяется на равне с графическим, на узкопрофильных электросхемах используются оба типа одновременно.

Следует делать различие в изображении контакта и контакта термореле, изображаемого следующим образом Позиции переключателя, в которых отсутствуют коммутируемые цепи, или позиции, соединенные между собой, обозначают короткими штрихами пример шестипозиционного переключателя, не коммутирующего электрическую цепь в первой позиции и коммутирующего одну и ту же цепь в четвертой и шестой позициях 2. Дополнительно с буквенным обозначением указывается одна или несколько цифр, обычно они поясняют параметры. Примеры УГО в функциональных схемах Ниже представлен рисунок с изображением основных узлов систем автоматизации. Группы каждого вида установки отмечены черточками на клавишах приборов.

Обозначение линий связи на принципиальных схемах ГОСТ 2. Например, предохранитель и резистор имеют незначительные отличия. Устройства могут замыкать, размыкать и переключать контакты. D — Отображение аккумуляторного или гальванического источника питания.
Элементы электрических схем. Реле.

Онлайн калькулятор для перевода дюймов в миллиметры и обратно

Из чего лучше строить дом для постоянного проживания (пмж)?

Обозначения буквенно-цифровые в электрических схемах. ГОСТ 2.710

Элементам, не входящим в устройства, позиционные обозначения присваивают, начиная с единицы, по правилам, установленным в 5. При необходимости на поле схемы помещают соответствующие пояснения.
Данный символ может использоваться для любых положений РО, указанных в пункте D. Примеры построения обозначений многопозиционных коммутационных устройств приведены в табл. Отдельные функциональные части допускается изображать в виде прямоугольников.
Перед обозначением устройства, функциональной группы или элемента, стоящим в начале составного обозначения, допускается не указывать соответствующий квалифицирующий символ, если это не приведет к неправильному пониманию обозначений.
При изображении элементов в виде прямоугольников или упрощенных внешних очертаний допускается внутри их помещать УГО элементов. Буквенное буквенно-цифровое обозначение проставляют перед обозначением каждого провода, жгута, кабеля многожильного провода, электрического шнура , отделяя его знаком дефиса. Таблицу соединений следует помещать на первом листе схемы или выполнять в виде самостоятельного документа.
Вполне возможно, в ближайшее время это вопрос будет урегулирован. При необходимости допускается вводить в таблицы дополнительные графы.

Виды и типы электрических схем Прежде, чем говорить об условных обозначения на схемах, нужно разобраться, какие виды и типы схем бывают. Структура обозначений 2. Таблица 5. Большое количество информации содержат буквенные обозначения элементов в электрических схемах, определяемые различными нормативными документами.

Порядковые номера элементам следует присваивать по правилам, установленным в 5. Характеристики входных и выходных цепей рекомендуется указывать в виде таблиц см. Обозначение элемента в общем случае состоит из трех частей, указывающих вид элемента, его номер и функцию. На схеме приводят характеристики входных и выходных цепей устройств и элементов или другие исходные данные, необходимые для выбора конкретных проводов и кабелей многожильных проводов, электрических шнуров , если при разработке схемы комплекса данные о проводах и кабелях многожильных проводах, электрических шнурах не могут быть определены.

На схеме допускается указывать тип элемента устройства и или обозначение документа основного конструкторского документа, стандарта, технических условий , на основании которого этот элемент устройство применен. Порядковые номера элементам следует присваивать по правилам, установленным в 5.
Как читать электрические схемы
