Прогрев бетона теплым воздухом

в замкнутых камерах производится при помощи печей сопротивления, огневых печей и других обогревателей с устройством экранов для защиты бетона от непосредственного воздействия высокой температуры. Относительная влажность воздуха в камере не должна быть ниже 50%. Электропрогрев бетона осуществляют в конструкциях с Мп > 5, при помощи электродов (электродный способ) либо посредством обогрева поверхности конструкций нагревательными приборами.

При электродном способе прогрев, как правило, производится током пониженного напряжения — от 50 до 106 в — через трансформаторы ТБ-20, СТ-23, СТЭ-24, СТЭ-32, СТЭ-34. Прогрев без понижающих трансформаторов при напряжении 120—220 в допускается для бетонных и малоармированных (не более 50 кг/м3 бетона) железобетонных конструкций. При напряжении тока 380 в электроды соединяют с нулевым проводом, чтобы рабочее напряжение в бетоне не превышало 220 в.
Выдерживание конструкций под действием электрического тока после приобретения бетоном 50%.

Прогрев с помощью сварочного трансформатора и проводов марки ПНСВ

Как уже отмечалось, что в промышленных масштабах или при больших объемах бетонных работ применяются специальные технологии прогрева бетона. Но очень часто приходится решать задачи укладки бетона в зимних условиях в домашних условиях или при сооружении индивидуальных жилых домов и хозяйственных построек. Для таких целей можно воспользоваться обычным бытовым сварочным аппаратом.

Для этих целей понадобится следующее оборудование:

1. бытовой трансформаторный сварочный аппарат с рабочим током 150-200 А;
2. провода, предназначенные для прогрева бетона (ПНСВ);
3. одножильный электропровод с алюминиевыми жилами;
4. клещи измерительные.

Порядок прогрева состоит из следующих этапов:

1. заготовка греющих петель из провода ПНСВ. Для этого провод разрезается на отдельные отрезки. Каждый отрезок маркируется. Например, один конец отрезка маркируется белой изоляционной лентой, а другой — синей;
2. закрепление отрезков к арматурному каркасу. Крепление должно быть выше середины заливаемой плоскости. Рекомендуется провод подвязывать «змееобразно». Расстояние между отдельными петлями устанавливается в зависимости от температуры наружного воздуха по принципу – «чем ниже температура, тем меньше расстояние»;
3. собирается схема разогрева. Это делается алюминиевым проводом. Для этого собираются в одну группу все концы греющего провода, маркированные белой изоляционной лентой, и соединяются с питающим проводом, который подключается к одному из полюсов трансформатора. Концы, маркированные синим цветом собираются аналогично и подключаются к противоположному полюсу. Таким образом, схема прогрева бетона и арматуры при зимнем бетонировании готова к работе;
4. включается сварочный аппарат. При этом сначала регулятор тока выставляется на самый малый рабочий ток;
5. измерительными клещами определяется рабочий ток в каждой из петель. Он должен быть не более 12-14 А. Если он отличается от заданной величины, то при помощи регулятора доводится до нормы.
6. через час работы ток петли можно довести до 25 А;
7. составляется график надзор за режимом прогревания;
8. по окончании застывания бетона, отключается напряжение и разбирается электрическая схема.

Электропрогрев бетона с помощью кабеля ПНСВ

Используя провод для прогрева бетона ПНСВ несложно обеспечить оптимальную для застывания раствора температуру. Этот метод достаточно простой и предусматривает прокладку специального провода ПНСВ, который греется при подаче низкого напряжения от понижающего трансформатора.

Такой способ работает по достаточно простому принципу. Прежде чем выполнить заливку, закладывается провод для прогрева бетона

Технология электрического обогрева специальным проводом имеет ряд преимуществ:

• обеспечивает высокую эффективность. Правильно подобранный и профессионально уложенный нагревательный провод способен обогреть бетонный массив увеличенного объема;
• гарантирует экономичность. Незначительное потребление электрической энергии позволяет избежать существенных финансовых расходов и заметно сокращает сметную стоимость работ;
• сохраняет структуру монолита. При подаче питающего напряжения не образуются трещины в зонах прокладки кабеля, а также пузырьки воздуха в разогреваемом проводом бетонном массиве;
• является универсальной. Электрический обогрев может использоваться для монолитных конструкций, изготовленных из обычного бетона, а также усиленных стальной арматурой.

Несмотря на серьезные преимущества, метод имеет определенные недостатки:

требует проведения подготовительных мероприятий, при выполнении которых укладывается кабель прогревочный для бетона

Важно соблюдать аккуратность при укладке петель провода и придерживаться рабочей схемы;
нуждается в использовании специального трансформатора. Мощность понижающего оборудования должна обеспечивать возможность повышения температуры бетонного массива до необходимого уровня.

Используется специальный кабель, состоящий из токопроводящего сердечника и изоляционного покрытия. Провод подбирается на основании расчетов, учитывающих ряд факторов:

• питающее напряжение трансформатора;
• диаметр токопроводящей жилы;
• длину провода.

Нужно принять во внимание, что закладка прогревочных петель осуществляется обычно при малоприятной погоде

При прокладке кабеля важно соблюдать следующие требования:

• обеспечить чистоту поверхности и исключить возможность повреждения кабеля;
• избегать перегибов жил и равномерно укладывать провод по всей площади.

Важно обеспечить требуемую интенсивность нагрева:

• на протяжении первых двух часов нагрева, скорость не должна повышаться более чем на 10 градусов в час;
• рабочая температура должна быть стабильной в течение всего периода прогрева;
• скорость остывания разогретого массива не должна превышать 5 градусов Цельсия в час.

Прогрев бетона сварочным аппаратом и ПНСВ проводом

Схема работы здесь точно такая же, как и при использовании масляных трансформаторов. Вся тонкость в расчетах. Итак, для обогрева бетона сварочным трансформатором вместе с проводом нам понадобится сварочник 150-250 А, ПНСВ кабель, алюминиевый кабель холодных концов, амперметр (клещи) и изолента, на тканевой основе.

Для примера приведу расчет для прогрева плиты 3,8 м3 размером 4x5x0,19 м при температуре воздуха около -12°C и сварочным аппаратом на 250 А. Итак, ПНСВ провод нарезаем на отрезки длиной по 18 метров. Длина определялась опытным путем и для вашего случая, возможно, будет другой. Каждый из таких отрезков способен выдержать ток до 25 А. Соответственно, для суммарных 250 ампер возможно использовать 10 отрезков. Но чтобы не пускаться в крайности и оставить небольшой запас будем ориентироваться на 8 проводов.

К каждому куску ПНСВ с обеих сторон докручиваем алюминиевый провод такой длины, чтобы сама скрутка находилась в бетоне, а холодные концы дотянулись до трансформатора. Саму скрутку изолируем изолентой.

Укладываем отрезки провода, подвязывая их к арматуре пластиковыми креплениями или изолированным проводом, чтобы избежать замыкания. Для плиты провод можно закрепить чуть ниже верхнего армирующего слоя. Выходы каждого провода надо маркировать, например (+) и (-). Или можно концы развести по разным сторонам конструкции. Также очень удобно соединить фазы (плюсы отдельно, минусы отдельно) между собой на изолированной поверхности (текстолит) с клеммами.

После заливки бетона сразу же подключаем наши клеммы к прямому и обратному выходам сварочного аппарата, установленного на минимальный ток. Измеряем ток на сварочных проводах (должен быть до 240 А) и на каждом отрезке (должен быть до 20 А). По мере нагревания сила тока будет падать, и ее надо будет увеличивать на аппарате.

В итоге плита данных габаритов приобрела нужную прочность за 40 часов. Также после заливки бетона, его рекомендуется укрыть защитной пленкой для предотвращения иссушения. При особо низких температурах сверху на пленку можно положить слой утеплителя.

Видео по укладке ПНСВ провода можно посмотреть ниже:

Виды прогрева бетона

СНиП под номером 3_03_01-87 устанавливает, какие способы прогрева бетона в зимнее время должны применяться для тех или иных сооружений.

К данным методам относится:

• термос;
• предварительный разогрев состава;
• обогрев в опалубке;
• индукционный способ;
• электродный прогрев;

• использование нагревательных проводов;
• термос с противоморозными компонентами;
• инфракрасный обогрев.

Мы рассмотрим наиболее распространенные из них.

Обогрев бетона нагревательным проводом

Чтобы свести к минимуму время прогрева бетона в зимнее время применяется специальный нагревательный провод – ПНСВ.

Его составными частями являются:

1. стальная жила, состоящая из одной проволоки;
2. изоляционный слой, выполненный из полиэтилена или ПВХ.

Данный метод обогрева основан на использовании трансформаторных подстанций, которые сильно нагревают провода. От них происходит передача тепла бетонному составу. Следует отметить, что такой способ весьма удобен, поскольку он позволяет регулировать уровень нагрева в зависимости от погодных условий.

Чтобы смонтировать подобную систему потребуется технологическая карта прогрева бетона в зимнее время. Ее обычно составляет специалист-энергетик, являющийся сотрудником строительной организации. Также существуют  типовые образцы такого документа.

Данная карта определяет количество и расположение станций прогрева, а также порядок размещения и число нагревательных проводов. Как показывает расчет прогрева бетона в зимнее время, для нагревания 1м³ раствора требуется в среднем 50-60 метров кабеля.

Часть технологической карты

Реализуется данная технология следующим образом:

1. нагревательный провод размещается внутри возводимой конструкции — делается это так, чтобы проводники размещались равномерно, не касались опалубки, не выходили за края бетона и не соприкасались друг с другом;

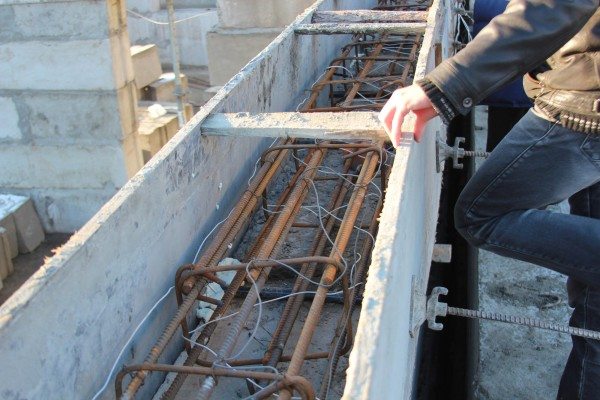

На фото — укладка провода

1. к греющему проводу припаиваются холодные концы – после этого они выводятся за пределы зоны нагрева;

Присоединение и вывод холодных концов

1. выводы проводов подключаются к трансформаторному оборудованию в соответствии с предписаниями, содержащимися в технологических картах:
2. собранная электрическая цепь проверяется мегаомметром;
3. в созданную систему подается напряжение и начинается процесс обогрева, для правильного проведения которого потребуется температурный график прогрева бетона в зимнее время, содержащийся в технологической карте.

Пример графика прогрева

Способ «термос»

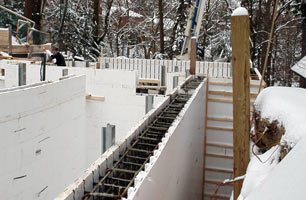

Метод «термос»

Преимущество рассматриваемого способа заключается в его доступной стоимости, ведь в качестве утеплителя могут быть использованы даже обычные опилки. Однако следует отметить, что одного лишь пассивного сохранения тепла может оказаться недостаточно. В этом случае придется вдобавок к нему применять дополнительные методы прогрева бетона в зимнее время.

Инфракрасный прогрев бетонных конструкций

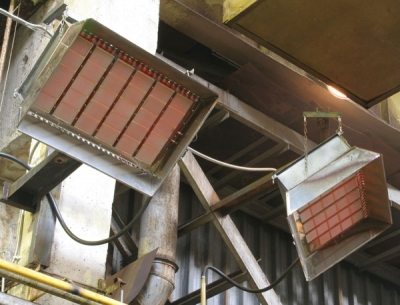

Применение инфракрасных излучателей

Этот способ основан на использовании инфракрасных нагревателей. Они устанавливаются таким образом, чтобы исходящее от них излучение было направлено на открытую бетонную поверхность или на опалубку. Передаваемая ими энергия вызывает нагрев цементного раствора и его ускоренное отвердение.

Способ прогрева

Цели

Инфракрасное облучение железобетонных изделий

·        прогревание замерзшего грунтового основания, арматуры и опалубки, а также удаления с них снега и льда;·        ускорение процессов отвердения цементной смеси; ·        предварительное прогревание мест соединения сборных бетонных элементов и интенсификация процесса затвердения состава, используемого для заделки своими руками стыков плит; ·         прогрев конструкций, недоступных для утепления иными методами.

Индукционный нагрев

Принцип индукционного нагревания

В данном методе в целях получения тепла используется явление электромагнитной индукции.  С ее помощью энергия электромагнитного поля видоизменяется и становится тепловым излучением, которое передается обрабатываемому материалу. Указанное превращение происходит в стальной опалубке или на арматуре.

Инструкция по реализации данного способа устанавливает, что он может быть использован только в тех конструкциях, которые имеют замкнутый контур. Кроме того, у них должна быть густая арматура, у которой коэффициент армирования составляет свыше 0,5. Еще одно необходимое условие – наличие металлической опалубки или возможности обмотать конструкцию кабелем в целях создания индуктора.

Создание отчета для прогрева бетона проводом ПНСВ

На рисунке показано перекрытие с опалубкой, нижним щитом и верхним утеплением. Толщина нижнего щита равна толщине опалубки — обозначается символом w на рисунке и ее значение вводится пользователем справа. Толщина утеплителя обозначается символом z и также вводится пользователем. Все толщины вводятся в миллиметрах.

Нагревательный провод ПНСВ-1.2 обозначен на рисунке красной линией внутри перекрытия. Провод укладывается с шагом h значение которого вводится пользователем. Как правило, шаг укладки является кратным шагу арматуры. Синие выходные концы нагревательного провода представляют собой провод АПВ — подключаются к 3-х фазной шине от трансформатора.

Веб-сервис расчитывает параметры прогрева — длины нагревателей, их число, мощности прогрева, напряжения на трансформаторе, длительность прогрева и т.д. — перекрытия для следующих раскладок провода

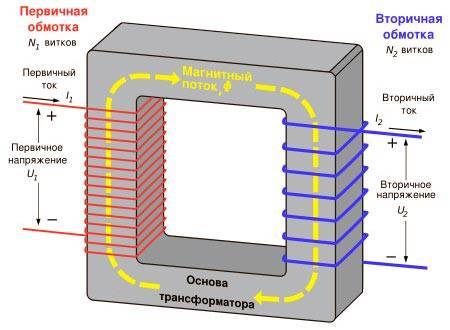

Низкочастотный трансформатор и бетон

Принцип работы

Для заливки монолитных конструкций при температуре ниже -4⁰C прибегают к разным методам обогрева бетонной массы, это и инфракрасные излучатели, и подогретый раствор, и тёплая опалубка, и анодные обогреватели. Но наиболее эффективным и экономным можно назвать прогрев бетона с помощью низкочастотного трансформатора и провода ПНСВ (Провод Нагревательный Стальной Виниловая изоляция).

Перед тем, как осуществить подключение трансформатора для прогрева бетона, на арматурный каркас укладываются петли из провода ПНСВ сечением от 1,2 мм 2 до 3 мм 2 . Этот кабель способен прогреваться до температуры 80⁰C, таким образом, нагревая раствор до 40⁰C-50⁰C, и всё это происходит при температуре воздуха от -4⁰C и ниже. Чтобы добиться наиболее оптимального прогрева бетона в морозных условиях, на один кубометр раствора понадобится порядка 60м ПНСВ-1,2.

При укладке петель следует соблюдать осторожность, чтобы не замкнуть цепь, то есть, когда вы подвязываете провод к арматурному каркасу, его изоляция (ПНСВ) попросту может перетереться о металл и петля перегорит. В таком случае определённый участок заливки останется без обогрева, что может привести к деструкции общей массы и, как следствие, железобетон окажется некачественным ()

Для прогрева инструкция позволяет использовать такие трансформаторы, как КТП-06-20, КТПТО-80, КТП-ОБ-160, ТСДЗ-63 и так далее.

Трансформатор масляный. Технические характеристики

Трансформатор сухой. Технические характеристики

Подготовка к работе и запуск

Чтобы яснее представлять себе цикл подключения и рабочий запуск, ниже будет приведена инструкция трансформатора для прогрева бетона КТПТО-80 ().

Все работы по прогреву заливного бетона следует выполнять с соблюдением СНиП 111-4-80/гл.11 и ГОСТ 12.1.013-7, где регламентируется порядок выполнения работ и электробезопасность.

В первую очередь КТПТО необходимо занулить, а сделать это можно путём подключения кабеля питания (его четвёртой жилы) на зажим N блока ХТ6, таким образом, соединив всё это с металлическим шкафом управления

Заземление трансформатора производится от салазок — там есть специальный болт для подключения контура, а для соединения используется стальной провод не менее 4 мм.
Прежде чем подключить понижающий трансформатор к сети, вам необходимо своими руками проверить сопротивление изоляции, которое не должно быть менее 0,5МОм, а также обратить внимание на плотность контактных соединений. Путевые выключатели SQ1 и SQ2 необходимо установить так, чтобы при открывании крышки трансформаторного кожуха и ПУ была возможность надёжного замыкания контактов SQ1 и SQ2

Кроме того, в обязательном порядке нужно проверить предохранители на случай короткого замыкания.
Переключатель силового трансформатора выставляем на 55В, что будет соответствовать положению 1, а автоматический выключатель вместе с переключателем SA3 устанавливаем в положение «ВЫКЛ».
После этого цепь подогрева, установленную в опалубке, можно подключить к питающему кабелю, который, в свою очередь, подсоединяется к блоку зажимов ХТБ .

• На ввод КТПТО подаём питание 380В и включаем QF1 после проверки напряжения поHL1 и HL3 и после этого, используя кнопку экстренного отключения SB1, делаем контрольное отключение, после чего QF1 запускаем повторно . На KL1 подаём питание кнопкой SB3, после чего должен сработать магнитный пускатель KM1.
• Для переключения режимов работы нужно поднять крышку у трансформаторного кожуха и тогда через путевой выключатель SQ1 автоматически отключится QF1 . После чего переключаете ступени напряжения и включаете QF1 и KM1.

Расчет длины

Чтобы рассчитать длину провода ПНСВ для прогрева бетона требуется учесть несколько основных факторов. Главный критерий – количество тепла, подаваемого на монолит для его нормального затвердевания. Оно зависит от температуры окружающего воздуха, влажности, наличия теплоизоляции, объема и формы конструкции.

В зависимости от температуры определяется шаг укладки кабеля со средней длиной петли от 28 од 36 м. При температуре до -5°C расстояние между жилами или шаг составляет 20 см, с понижением температуры на каждые 5 градусов, он уменьшается на 4 см, при -15°C он составляет 12 см.

При расчете длины важно знать потребляемую мощность нагревательного провода ПНСВ. Для самого популярного диаметра 1,2 мм она равна 0,15 Ом/м, у проводов с большим сечением сопротивление ниже диаметр 2 мм имеет сопротивление 0,044 Ом/м, а 3 мм – 0,02 Ом/м

Рабочий ток в жиле должен быть не более 16 А, поэтому потребляемая мощность одного метра ПНСВ диаметром 1,2 мм равна произведению квадрата силы тока на удельное сопротивление и составляет 38,4 Вт. Чтобы подсчитать суммарную мощность необходимо этот показатель умножить на длину уложенного провода.

Подобным образом рассчитывается и напряжение понижающего трансформатора. Если уложено 100 м ПНСВ диаметром 1,2 мм, то его общее сопротивление составит 15 Ом. Учитывая, что сила тока не более 16 А, находим рабочее напряжение, равное произведению силы тока на сопротивление в данном случае оно будет равно 240 В.

Применение провода ПНСВ – один из самых дешевых способов прогрева бетона. Но он больше годится для применения профессиональными строителями, поскольку для его подключения требуются специальное знание и оборудование. Этот кабель можно применять и в бытовых условиях, правильно рассчитав потребляемую мощность. Снизить расходы при прогреве раствора поможет применение теплоизоляционных материалов, в этом случае нагрев произойдет быстрее, а снижение температуры будет происходить равномернее, что улучшит качество бетона.

Способы прогрева бетона

Прогрев монолитного бетона в зимних условиях, как уже было сказано выше, может осуществляться несколькими способами, в зависимости от типа конструкции и температуры окружающей среды.

Чаще всего применяют:

• Метод греющей опалубки;
• Электроды;
• Индукционный или инфракрасный метод (обогрев газовыми горелками и прочими обогревателями);
• Нагревательные провода.

Теперь рассмотрим особенности этих способов обогрева.

Прогрев смеси электродами

Электропрогрев

Пожалуй, самым распространенным методом прогрева является пропускание через бетон электрического тока при помощи электродов.  Подводку тока к смеси выполняют разными способами и для каждого из них имеется определенная схема подключения.

Электроды для обогрева могу быть следующих видов:

Стержневые – изготавливаются из арматуры диаметром 6-12 мм. Их располагают в толще бетона с определенным расчетным шагом. При этом крайний ряд электродов должен находиться на расстоянии 3 см от опалубки.

При помощи таких электродов можно прогревать конструкции любых форм, даже самых сложных. Благодаря простоте метода, выполнить подключение можно своими руками, правда, для этого нужно разбираться в электрике.

• Пластинчатые – навешиваются с внутренней стороны опалубки. В результате подключения пластинчатых противоположных электродов к разным фазам, в бетонном растворе получается электрическое поле, которое разогревает массу до необходимой температуры и поддерживают ее на протяжении застывания смеси.
• Полосовые электроды – могут располагаться с одной либо с двух сторон конструкции.

Обогрев при помощи проводами

Нагревательные провода

На сегодняшний день зимний прогрев бетона при помощи нагревательных проводов также широко применяется на практике, так как эта технология хорошо освоена. В частности, ее используют многие крупнейшие зарубежные и отечественные строительные компании.

Заключается она в монтаже нагревательного кабеля определенной длины на арматурный каркас. Установка обогревающей системы осуществляется непосредственно перед заливкой раствора в опалубку.

При данном методе прогрева используется ПНСВ провод со стальной жилой сечением 1,2 мм. Когда через такой провод пропускают ток, выделяется тепло, которое за счет теплопроводности материала равномерно распределяется по бетону. Это позволяет разогреть бетон до +40 градусов по Цельсию.

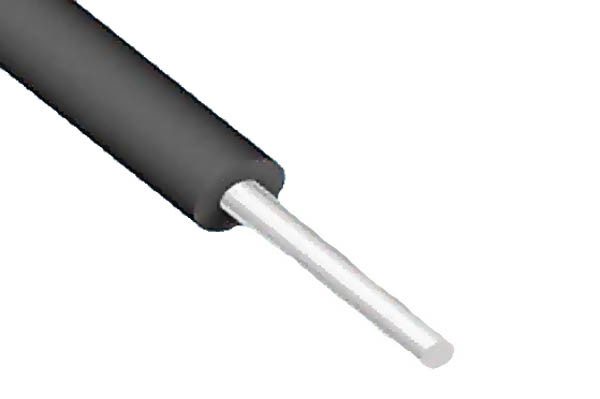

ПНСВ кабель

Как правило, электропитание ПНСВ кабелей осуществляют через подстанции, обладающие несколькими ступенями пониженного напряжения. Одной подстанции типа КТП-63/ОБ достаточно для обогрева 20-30 метров кубических бетона. При этом, для прогрева одного кубического метра бетона нужно около 60 метров провода ПНСВ.

Среди достоинств данной технологии обогрева можно выделить то, что ее можно применять для конструкций любой сложности. Минимальная температура, при которой она сохраняет свою эффективность, составляет -30 градусов по Цельсию.

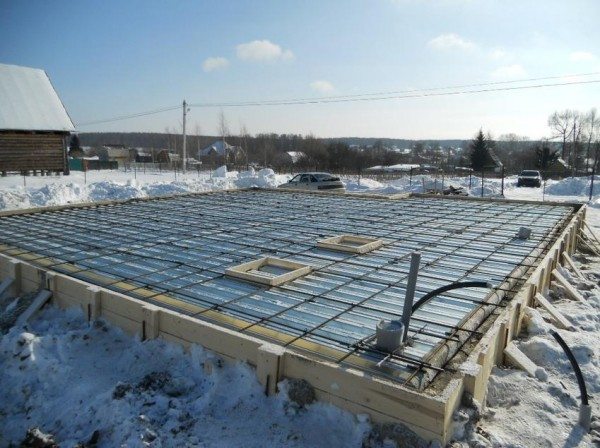

Обогрев перекрытия проводом

Особенно часто применяют данный метод при выполнении стяжки в зимнее время. При этом инструкция по монтажу кабеля во многом напоминает установку системы «теплый пол».

Надо сказать, что зачастую строители используют комбинированный способ обогрева.

Целесообразность применения той или иной комбинации зависит от таких факторов как:

• Требуемая прочность конструкции;
• Массивность конструкции;
• Метеорологические условия;
• Наличие энергоресурсов.

На фото — термоактивная опалубка

Термоактивная опалубка

Термоактивная опалубка с фанерными или стальными палубами является отличным способом прогрева бетона при возведении:

• Фундаментов;
• Не толстых бетонных стен;
• Перекрытий и т.д.

Минимальная температура, при которой можно использовать данный метод, составляет -25 градусов. В качестве нагревателей могут служить кабели, металлические решетки и пр.

Перед заливкой опалубку нагревают до +18 градусов. Затем, при подаче смеси, ее температуру увеличивают до +50 градусов. Греющую опалубку зачастую совмещают с электроподогревом смеси.

Противоморозная добавка

Электродный прогрев.

Это наиболее популярная технология прогрева бетона. Она основана на выделении теплоты в процессе прохождения электрического тока через бетонную массу.

С этой целью в уложенный бетон помещаются электроды по определенной схеме. Расположение электродов должно быть таким, чтобы тепло, излучаемое ими, распределялись равномерно в среде бетонной массы.

Подогрев бетона в зимой производится на пониженном напряжении. Источником электрического тока могут быть понижающие силовые трансформаторы (однофазные или трехфазные), с напряжением вторичных обмоток от 50 до 127 В.

Мощность устанавливается с учетом условий окружающей среды. При низких температурах мощность увеличивается. Для того чтобы поддерживать температуру прогрева бетона в заданных величинах, трансформаторы снабжены регулировочными устройствами, с помощью которых можно регулировать величину тока.

Режим подогрева выбирается исходя из применяемых типов электродов. Наиболее популярные следующие типы электродов:

1. стержневые электроды. Обычно их изготавливают из стальной арматуры. Схема размещения и расчетный шаг определяется таким образом, чтобы участки подогрева перекрывали друг друга;
2. пластинчатые электроды. Такие электроды представляют собой поверхностные пластины, выполненные из кровельного железа или стали. Размещаются на каждой внутренней стороне опалубки. Каждая группа электродов подключается к различной полярности (фаза-ноль). Таким образом, ток начинает проходить по бетонной смеси от одной полярности к другой. Выделяемая при этом теплота будет подогревать бетон. Такие электроды применяются для прогревания слабоармированных конструкций небольших размеров;
3. полосовые электроды. Они размещаются по одну сторону конструкции. При этом разноименные полюса электрической цепи подключаются к рядом расположенным (соседним) электродам. Такая схема обеспечивает периферийный подогрев бетона. Электродная технология нашла применение при зимнем бетонировании плит, стен, полов, имеющих толщину не более 20 см;
   струнные электроды. Этот тип электродов применяется при прогреве бетона в зимнее время участков, длина которых намного превышает их поперечное сечение (колонны, стойки, балки и другие вертикальные сооружения). Для достижения оптимальной температуры прогрева струнные электроды располагаются по центру конструкции. К ним подключается фазный провод. Для создания разности потенциалов, нулевой провод подключается к опалубке. При этом опалубка должна быть металлической или деревянной обшитой кровельным железом. В некоторых случаях нулевой провод подключается к арматуре. В таком случае подогреваются и армирующие стержни.

К схемам подключения и размещениям электродов предъявляются следующие требования:

1. мощность установки должна обеспечить время прогрева бетона до температуры застывания;
2. схема подключения должна быть такой, чтобы максимально можно было снизить расход металла. С этой целью электроды рекомендуются располагать снаружи прогреваемой конструкции;
3. монтаж схемы подключения для прогрева бетона в зимнее время следует проводить до начала заливки.

Способ бетонирования в термоактивной опалубке

Используется в монолитном строительстве. Термоактивной называется стальная опалубка, на которой смонтированы нагревательные элементы и устроена наружная термоизоляция (обычно из стекло- или шлаковойлочных матов толщиной около 50 мм). При использовании опалубки, ее нужно укрывать брезентом или пленкой, не пропускающей воздух, особенно в ветреную погоду.

Термоактивная опалубка применяется разборная, унифицированная и специально разработанная монтажными организациями. Количество энергии, необходимое для прогрева конструкции будет зависеть от ее массивности, температуры основания и окружающей среды, скорости ветра и теплопроводности опалубки.

Для использования опалубки подходит быстротвердеющий портландцемент и шлакопортландцемент. Температура готовой смеси не должна быть ниже +5°С. Основание перед заливкой нужно прогреть до +10°С. Промерзший грунт прогревают на глубину более 50 см — для пучнистых и более 30 см — для непучнистых грунтов. Температура и промерзающего грунта, и смеси в момент заливки д. б. не ниже +15°С.

Как прогреть бетон проводом

Укладка провода

Необходимые условия для проведения работ

Укладку провода производят при температуре воздуха от -25 до +50 градусов.

Заранее необходимо посчитать, какое количество провода вам понадобится. Предположительно на 1м3 идет примерно 55 м провода.

Прогрев бетона проводом ПНСВ зимой совершенно безопасен, потому что такой провод изготавливают с хорошей изоляционной оболочкой.

За счёт прочности жилы почти отсутствует возможность залома.

Ни в коем случае не стоит подключать провод к сети, пока вы его не погрузите в бетонную смесь, потому что это чревато перегоранием из-за того, что возрос ток.

Прогрев бетона проводом ПНСВ применяют не только в бытовых целях, но и в промышленных.

Расчет провода для прогрева бетона

Для одного кубического метра бетона нам потребуется примерно 55 м провода. Чтобы узнать, какой метраж провода понадобится, необходимо выяснить, какой объём бетона будет залит. Таким образом, на 20 м3 нам потребуется 1100 м.

Установка и заливка кабеля

Для установки кабеля предстоит провести некоторые сложные работы.

1. Для начала необходимо очистить поверхность от разного рода мусора и разных посторонних предметов, это обезопасит провод от повреждения.
2. Затем необходимо проследить за тем, чтобы провод не перегибался. Для этого провод укладывают полукругом, но так, чтобы не было пустых зон.
3. Самым распространённым рисунком для укладки кабеля выступает змейка.

Подключение к электросети

После всех манипуляций, описанных выше, производят заливку и подключение.

Для подключения кабеля необходимо подвести его к источнику питания, а при подключении рекомендуют использовать  трансформатор.

После того, как вы  подключили кабель, необходимо соблюдать меры безопасности:

• не должно быть перепадов напряжения,
• чтобы избежать перепадов используйте стабилизатор.

По рекомендациям специалистов нужно использовать станции для прогрева следующих марок: «СПБ-40 и СПБ80».

Подключают провод по двум схемам: «Звезда» и «Треугольник».

При схеме «Треугольник» жилы провода разделяют на три равные части и провода каждой части сопрягаются параллельно.

Наборы, которые образовались, необходимо соединить в три узла и присоединить к трём зажимам станции.

Прогрев

Перед  началом прогрева бетона необходимо выяснить время прогрева.

Вначале раствор будет разогреваться, при этом нельзя увеличивать температуру больше, чем на десять градусов.

Вторым этапом будет повышение температуры не больше чем на восемьдесят градусов.

Окончательным этапом будет остывание бетона, но понижать температуру не стоит больше, чем пять градусов в течение часа.

Работы после прогрева

У строителей часто возникает вопрос: «Можно ли подвергать бетон сверлению сразу после того, как он затвердел?»

На этот вопрос можно ответить положительно, но необходимо учесть несколько нюансов.

Резать бетон можно, но не нужно производить ударные нагрузки.

При резке лучше использовать алмазный инструмент.

Если  использовать  такой инструмент, при сверлении отверстие в бетоне будет иметь ровные края.

Также если прорубить отверстие в бетоне алмазной коронкой, то в тот момент, когда коронка дойдёт до арматуры не придётся его менять.

Это интересно: Подключение тепловентилятора своими руками

Принцип работы

Понижающий трансформатор для подогрева бетона представляет собой устройство, обеспечивающее питание электродов или греющего кабеля от одно- или трехфазной сети. Он заключается в стальной кожух, и оснащается системами охлаждения, автоматического регулирования и панелью управления.

Переменный ток из сети подается на катушку высокого напряжения, по закону электромагнитной индукции через магнитопровод он возбуждает низковольтную ЭДС во вторичной катушке низкого напряжения, которая выдерживает большие токи. К зажимам подключаются греющие электроды или специальный нагревательный кабель.

Управляющий блок регулирует выходную мощность, необходимую для нормальной работы системы электроподогрева при изменении температуры воздуха. Перед катушкой высокого напряжения устанавливается предохранитель, он понадобится для отключения оборудования, если прогревочный трансформатор для бетона перегружается, или при угрозе короткого замыкания. Для контроля работы катушки низкого напряжения в ее цепь включен амперметр.

Подключение трансформатора для и работа всей системы основана на свойстве проводника выделять теплоту при прохождении по нему тока. Сначала устанавливается опалубка, в которой сваривается арматурный каркас. Затем на нем раскладывается нагревательный провод ПНСВ сечением 1,2 мм, хотя есть и другие варианты, но этот дешевый и практичный. Холодные концы выводятся наружу, после чего происходит заливка и трамбовка строительной смеси.

После заливки раствора кабель подключается к станции (трансформатору) для обогрева бетона, и прогревает его до 80ºС со скоростью не более 10ºС в час. При этом время прогрева бетонной смеси зависит от температуры окружающего воздуха. Амперметр обмотки низкого напряжения все это время показывает ток 14-16 А. После достижения максимальной температуры ее опускают до 40ºС не более, чем на 5ºС в час и удерживать для достижения монолитом критической прочности.

При обогреве электродами, укладываемыми в качестве арматуры, принцип прогрева схож с проводными системами. Подключение конструкций, представляющих собой электроды, к трансформатору производится через специальный кабель. При работе следят за током в обмотке низкого напряжения, поскольку при затвердевании бетона, электрическое сопротивление повышается и ток уменьшается.

Тонкости процесса

Заключение

Таким образом, кажущийся сложным вопрос о том, как обшить балкон вагонкой, сводится к не слишком сложным операциям отделки этого элемента, который можно произвести своими силами при минимуме вложений. Сэкономленная сумма может пригодиться для дальнейшего обустройства. Например, для покупки мебели в новое помещение.
