Правильная настройка датчика движения под конкретные задачи: рассмотрим тщательно

Желтый цвет

Разновидности по целостности полотна

Беседки с мангалом, барбекю и печкой. Строим функциональный павильон

Правила размещения

Перед тем, как настроить датчик движения, нужно правильно его установить. Детекторы движения подвержены внешнему влиянию магнитных полей, атмосферных осадков, ветров и ультрафиолетового излучения.

ДД нельзя устанавливать вблизи вентиляторов, обогревателей и кондиционеров. В поле обзора не должны попадать подвижные части работающих механизмов. Надо избегать мест, где присутствуют источники электромагнитных полей.

При подключении датчика к прожектору на отдельно стоящей мачте надо позаботиться о том, чтобы детектор был оснащён влагозащитным корпусом. Такие датчики монтируют в помещениях с повышенным уровнем влажности: это оранжереи, парники, бассейны и пр.

Пассивный инфракрасный датчик

Если покупатель приобрел лампы, которые не имеют подключенного датчика, не стоит волноваться. Можно присоединить его к существующим наружным сетям освещения. Делать это просто, добавить датчик движения можно без монтажа проводки. Для этого существуют лампочки, оснащенные встроенным пассивным инфракрасным датчиком. Они могут обнаруживать все, что излучает тепло, которое затем фиксирует датчик инфракрасного излучения PIR. Как только человек попадет в предустановленный диапазон, свет будет включен.

Если это покажется лучшим решением для пользователя, специалисты рекомендуют одну из трех лампочек ниже:

QPAU E27 7W 14. Светодиодная лампа с датчиком движения PIR, E27. Использует комбинированный метод: датчик движения + контроль SmartPhone + камера. Для тех, у кого нет камеры безопасности в доме – это один из лучших и самый простой для установки вариант. Toucan поставляется с двумя частями: камеры обнаружения движения и адаптер питания USB. Последний крепится к гнезду наружного освещения, как лампочка. Он получает энергию из цоколя и способен держать камеру заряженной и готовой к работе. Система является полной версией домашней камеры безопасности и включает в себя HD-видео в реальном времени, двухстороннюю связь, сирену 100 дБА, 2-часовое облачное хранилище, устойчивость к погодным условиям IP44, мгновенные уведомления на мобильные устройства. Его можно установить всего за 15 минут. Это умный свет и управляется из любого места через вай-фай, используя включенное мобильное приложение. Можно приобрести это устройство за 199 долларов (12 500 руб.).
Другой метод на удивление прост и очень похож на Kuna Toucan или на установку лампочки PIR. Эти устройства, которые бывают разных форм и размеров, работают на одном и том же принципе. Они позволяют включать светильник и лампочку, добавляя датчик движения Defiant Indoor 120 Degree Motion Sensing Socket. Он очень похож на адаптер питания USB, входящий в комплект поставки Kuna Toucan, только без устройства камеры безопасности. Установка проста, откручивается лампочка, подключается датчик, а затем снова ее закручивают.
LUXON Motion Sensor Light Socket Adapter. Многие гнезда PIR рассчитаны только на применение в помещении. Например, Defiant отображается как внутреннее устройство. Тем не менее, большинство пользователей, как правило, устанавливают его на открытом воздухе, и продающая компания утверждают, что у него есть внешний потенциал.

Устранение возможных ошибок

Одной из распространенных ошибок при монтаже является плохой контакт нулевого провода. Это может произойти при попадании строительного мусора в клемму датчика движения или слабого зажима, из-за чего появляются нагар или окисление. Если детектор не работает, то осмотрите все провода, зачистите их и хорошенько подтяните зажимы.

Другая причина неисправности — деформация или поломка алюминиевой жилы. Подключите к устройству вольтметр. Будьте внимательны, поскольку прибор может не сработать даже при наличии напряжения. Если это произошло, то замените лампочку на новую, поскольку проблема может быть связана с перегоранием нити накала.

Только при правильном подключении и технически верной настройке датчика движения можно добиться максимальной экономии электроэнергии, комфорта и удобства эксплуатации автоматической системы освещения. В домашних условиях рекомендуется использовать пассивные детекторы, характеризующиеся меньшей стоимостью.

Выбираем оптимальное место для установки датчика

В зависимости от способа крепления различают 2 типа инфракрасных ДД:

• настенные;
• потолочные.

Принцип действия их одинаков, но возможность обнаружения движущегося объекта – разная. Угол обзора потолочного устройства составляет 360°, а настенного – 180°. Для увеличения зоны ответственности (чувствительности) выбирают оптимальное место установки, исходя из размеров и формы помещения. Эффективной высотой расположения настенного ДД считают 1,2-2 м от пола. При больших значениях его работа может быть некорректной.

Потолочные датчики рекомендуется устанавливать в помещениях с высотой потолка 2,5-2,8 м. С увеличением этих значений эффективность работы сенсора снижается.

Для освещения лестничной клетки

Устанавливать устройство для включения света необходимо так, чтобы в зону действия входили двери квартир и подъезда. Оптимальным местом расположения будет стена напротив лестничного марша. При этом угловая установка позволит захватить все двери. Время работы осветительных приборов должно быть достаточным для преодоления лестничного марша и открытия дверей квартиры.

В подсобном помещении

Для включения освещения в таких помещениях ДД устанавливают на стене напротив входной двери. Высота расположения не имеет значения

Важно, чтобы предметы не перекрывали зону видимости прибора. Если планируется длительное нахождение в помещении, то следует установить сенсор с выключателем

В этом случае можно отключить датчик. При выключении света ДД автоматически включится и перейдет в дежурный режим.

Для уличного освещения

Для этих целей установка 1 датчика будет неэффективна. Чаще всего используют сенсор, включающий освещение при выходе из дома, а второй – на воротах или калитке для освещения подъездной дорожки. В первом случае ДД направлен приемной частью на дверь и должен включать освещение при ее открытии, а во втором его устанавливают над воротами. Устройства могут включать одни и те же светильники, но в большинстве случаев каждый датчик имеет свою группу осветительных приборов.

Большой популярностью в частных домах пользуются слаботочные светодиодные светильники со встроенными ДД, Такие приборы питаются от аккумулятора, получающего электроэнергию от солнечной батареи. Для установки светильников не надо прокладывать провода, что позволяет их переносить в любое удобное место.

Можно ли осуществить точный расчет песка на калькуляторе

Конечно точный объем песка в тонне посчитать на калькуляторе сложно, так как для этого необходимо знать выше прописанные характеристики. Но чтобы знать эти цифры необходимо провести лабораторные исследования, для этого надо иметь точные цифры, а не те, что мы видим в таблицах (округленные).

Чтобы облегчить задачу строителям было решено взять примерные цифры для расчета:

1. влажность – 7%;
2. плотность – 1600 кг/м3.

Безусловно, при расчете будет небольшая погрешность, но она более рентабельная, нежели решение проведения лабораторных исследований. Объём песка расчет осуществляется примерно. Но для того, чтобы получить более четкие данные, стоит брать на 1-3 метра кубических больше.

Это надо чтобы учесть потери, которые возникают при транспортировке – уплотняется, рассеивается.

Основные параметры датчиков

Определившись с конструкцией, необходимо сделать правильный выбор параметров и технических характеристик данных устройств.

Важным показателем считается обзорный угол, который может составлять от 90 до 360 градусов по горизонтали. Этот показатель выбирается исходя из количества направлений, по которым возможно подойти к нужной точке. Если датчик монтируется на стену – достаточно и 180 градусов, а при закреплении к столбу потребуется уже 360. Во внутренних помещениях можно обойтись узконаправленными приборами, а при наличии нескольких дверей потребуются устройства с расширенными функциями. Эти модели отличаются высокой стоимостью, поэтому при выборе следует руководствоваться конкретными условиями эксплуатации.

Существует и угол обзора по вертикали, составляющий для дешевых устройств примерно 15-20 градусов. Дорогие устройства могут работать в вертикальном диапазоне до 180 градусов. Такие приборы применяются в системах охраны, поскольку для регулировки света они экономически нецелесообразны. Устанавливаются на оптимальной высоте, во избежание так называемого мертвого пространства.

Немаловажную роль играет расстояние, на котором прибор считается наиболее эффективным. Внутри помещений вполне достаточно 5-7 метров. Уличный датчик может иметь большую длину действия, которая зависит от площади контролируемой зоны. Однако, если этот показатель окажется чересчур большим, возможен рост количества неправильных или ложных срабатываний.

Следует учитывать и фактор мощности осветительных приборов, подключенных к данной цепи. Все типы датчиков движения соответствуют определенной нагрузке и силе тока с установленным номиналом. Поэтому, выбирая то или иное устройство, нужно учитывать общую мощность ламп, установленных в люстрах, плафонах и т.д.

Дополнительные критерии выбора

Помимо основных параметров, существуют и другие критерии, которые в определенное время могут приобрести решающее значение.

Датчики движения и освещенности выбирается по месту монтажа и способу крепления. Они могут закрепляться на стенах или потолках и быть установленными на кронштейне, как это предусмотрено для корпусных моделей. Все варианты скрытой установки обеспечиваются миниатюрными встраиваемыми устройствами, монтируемыми в специальных углублениях в незаметных местах.

Некоторые датчики обладают дополнительными функциями. Их возможности существенно расширяются за счет встроенного в одном корпусе датчика освещенности. Когда прибор устанавливается на улице или возле окна, то в дневное время его работа не требуется поскольку света и так достаточно. Фотореле может подключаться отдельно или входить в конструкцию датчика движения.

Полезной функцией является защита от домашних животных – собак, кошек и других. При ее наличии ложные срабатывания случаются значительно реже. То же самое можно сказать и о задержке отключения света. Во многих случаях отключение света происходит сразу же после выхода объекта из зоны действия прибора. Это не всегда удобно, поскольку освещение бывает еще нужно. Поэтому наиболее удобными считаются модели не только с задержкой, но и с возможностью ее регулировки.

После приобретения датчика для включения света, его необходимо правильно разместить, обеспечив тем самым его корректную работу. С связи с этим необходимо соблюдать установленные нормы и правила:

• Осветительные приборы не должны располагаться рядом с датчиком.
• То же самое касается кондиционеров и систем отопления, поскольку возможна реакция датчика на воздушные потоки.
• Слишком большая высота установки расширяет зону контроля, но одновременно прибор теряет свою чувствительность.
• На пути датчика не должно быть крупных объектов, заслоняющих обширное пространство.
• В помещениях с большими площадями датчики движения рекомендуется размещать на потолке. Сектор обзора таких устройств должен составлять 360 градусов. При необходимости включения освещения он устанавливается по центру, обеспечивая минимальное количество мертвых зон.

Как вязать арматуру — подробное описание схем и способов

Стихи к фотографиям для стенгазеты

Угол установки датчика движения

Как подключать датчик движения мы уже с вами рассматривали, теперь рассмотрим главный вопрос: как настроить датчик движения на прожекторе в зависимости от угла установки. Конечно, сейчас современные модели можно назвать функциональными и продуманными, как обещают производители – они будут хватать все, что двигается. Но, это только на словах, на самом деле настроить инфракрасный датчик движения нужно правильно, в противном случае он не будет нормально работать. И здесь даже роль не играет его стоимость, неправильная настройка – это некачественная работа.

Вот так должна выглядеть оптимальная схема установки:

Старайтесь делать только как на показанном рисунке, тогда проблем у вас возникнуть не должно.

Вот такие варианты существуют

Оставить комментарий

Правила размещения

Перед тем, как настроить датчик движения, нужно правильно его установить. Детекторы движения подвержены внешнему влиянию магнитных полей, атмосферных осадков, ветров и ультрафиолетового излучения.

ДД нельзя устанавливать вблизи вентиляторов, обогревателей и кондиционеров. В поле обзора не должны попадать подвижные части работающих механизмов. Надо избегать мест, где присутствуют источники электромагнитных полей.

При подключении датчика к прожектору на отдельно стоящей мачте надо позаботиться о том, чтобы детектор был оснащён влагозащитным корпусом. Такие датчики монтируют в помещениях с повышенным уровнем влажности: это оранжереи, парники, бассейны и пр.

Как подключить датчик движения через выключатель

Как установить датчик движения, инструкция

Последовательность монтажа ДД для точечных светильников:

1. Датчики устанавливаются в предварительно подготовленные отверстия.
2. Перед началом монтажных работ отключается подача электричества.
3. С прибора снимается защитная крышка, изготовленная из пластика.
4. Осуществляется подсоединение проводников. Для каждой модели используется своя схема подключения, которую производитель предоставляет вместе с инструкцией по эксплуатации изделия.
5. На датчике отгибаются вверх фиксирующие пружины, затем он вставляется в отверстие, фиксаторы возвращаются в исходное положение, и устройство закрепляется на основе.

На этом установка приспособления закончена, надо только настроить датчик движения для освещения, после чего обязательно проверить его работоспособность.

Устройства, вкручиваемые в патрон, монтировать легче. При этом нужно использовать лампочки, мощность которых допускается согласно паспорту изделия. Рекомендуется покупать лампы, специально предназначенные для работы с детекторами.

Для монтажа ДД выносного типа в стеновых, потолочных основаниях или корпусах осветительных приборов предварительно просверливается отверстие. Устройство крепится саморезами. Электрический кабель соединяется с клеммами датчика согласно схеме производителя. Электромонтажные работы осуществляются только при выключенном сетевом питании.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
• Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Датчик движения для включения света: схемы установки

В самом простом случае датчик движения подключается в разрыв фазного провода, который идет на лампу. Если речь идет о темном помещении без окон, такая схема работоспособна и оптимальна.

Схема включения датчика движения для включения света в темном помещении

Если говорить конкретно о подключении проводов, то фаза и ноль заводятся на вход датчика движения (обычно подписаны L для фазы и N для нейтрали). С выхода датчика фаза подается на лампу, а ноль и земля на нее берем со щитка или с ближайшей распределительной коробки.

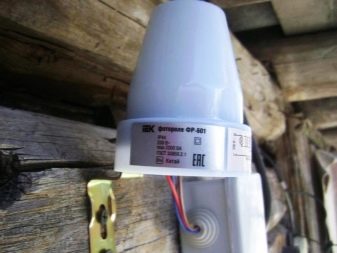

Если же речь идет об уличном освещении или включении света в помещении с окнами, надо будет или ставить датчик освещенности (фотореле), или устанавливать на линии выключатель. Оба устройства предотвращают включение освещения в светлое время суток. Просто одно (фотореле) работает в автоматическом режиме, а второе включается принудительно человеком.

Схема подключения датчика движения на улице или в помещении с окнами. На месте выключателя может быть фотореле

Ставятся они также в разрыв фазного провода. Только при использовании датчика освещенности, его надо ставить перед реле движения. В таком случае оно будет получать питание только после того как стемнеет  и не будет работать «вхолостую» днем. Так как любой электроприбор рассчитан на определенное количество срабатываний, это продлит срок эксплуатации датчика движения.

Все описанные выше схемы имеют один недостаток: освещение нельзя включить на длительное время. Если вам надо вечером проводить какие-то работы на лестнице, вам придется все время двигаться, иначе периодически свет будет отключаться.

Схема подключения датчика движения с возможностью длительного включения освещения (в обход датчика)

Для возможности длительного включения освещения, параллельно с детектором устанавливается выключатель. Пока он выключен, датчик в работе, свет включается когда он срабатывает. Если вам надо включить лампу на длительный период, щелкаете выключателем. Лампа горит все время, пока выключатель снова не будет переведен в положение «выключено».

Как правильно настроить?

Настройка детектора

Все современные ДД оснащены регулятором для настройки свойств процесса срабатывания. Они необходимы для безошибочной работы, чтобы устройство в полной мере исполняло свои обязанности. Посредством них осуществляется регулировка чувствительности, освещенности, интервал времени задержки выключения. Механическим способом осуществляется регулирование угла монтажа. Если эксплуатируются более устаревшие модификации датчиков движения, можно управлять всего лишь двумя значениями – чувствительностью и интервалом задержки. В таком случае можно подсоединить дополнительно детектор освещенности.

Настройка функций

В основном на последних модификациях ДД инсталлируются такие 3 регулятора, как:

• LUX (DAY LIGHT) несет ответственность за корректировку порога освещенности;
• TIME – интервал времени задержки отключения;
• регулятором SENS можно увеличить либо уменьшить чувствительность срабатывания.

Угол монтажа

При монтаже датчика движения внутри помещения, его обычно располагают в углу в самой верхней точке, что позволяет добиться наиболее грамотного местоположения относительно площади, где будет происходить самое активное передвижение. Когда, например, ДД монтируется в прихожей, куда имеется возможность зайти сразу из нескольких жилых помещений либо кухни, то его устремляют в том направлении, где лучи будут захватывать наибольшую зону. Чтобы, как только объект появится из любого прохода, включилась система оповещения посредством смыкания сети. На улице высота и место монтажа могут быть различными. Но нужно смотреть, чтобы в рабочей зоне ИК-лучей не оказались ветки насаждений либо иные объекты, на которые срабатывание детектора не рекомендуется.

Ключевые параметры настройки

Конечно же, имеются и область обзора, недоступная для ИК-лучей, и устройство не способно откликаться. Однако при грамотном монтаже они сводятся к минимуму и на работоспособность устройства не воздействуют.

• Чувствительность. Чтобы ДД срабатывал преимущественно на людей, регулятор с текстом SENS рекомендуется ставить на средние параметры, другими словами посреди плюса и минуса. При неверной настройке освещение станет включаться при передвижении небольших объектов. Если необходимо диапазон можно разделить на несколько сегментов по 45 градусов. Так образовывается зона, на которой обнаружение осуществляется более точно. Каждый район обладает специализированным ограничителем.
• Освещенность. Данный показатель настраивается посредством регулятора LUX. Для того чтобы устройство не срабатывало днем, желательно поставить положение на максимум. Тем самым порог смыкания контактов пребывает в режиме абсолютной темноты, когда помещение не имеет окон либо на дворе ночь. В более дорогостоящих датчиках движения предусмотрена функция задержки времени отключения. Но если нет желания тратить лишние деньги, то можно инсталлировать в дополнение фотореле.
• Время задержки. Диапазон срабатывания на выключение ставится только по личному пожеланию. Как правило, это промежуток от 1 секунды до 10 минут. Специалисты рекомендуют – 50–60 секунд. При первом включении ДД сработает, а после этого совершится отключение на промежуток времени больший, чем выставлен в настройках. Но при последующем срабатывании регулятор задержки начнет функционировать в нормальном режиме, в соответствии с установленными параметрами.

При обнаружении неполадок и возможности их устранения своими силами – это можно осуществить дома, затратив чуть-чуть времени и средств. Когда своими силами отремонтировать детектор не получается, всегда можно воспользоваться помощью сервиса. Вероятно, что устройство просто неремонтопригодное и его нужно будет поменять на новое.

Как выполнить ремонт датчика движения, смотрите в видео ниже.

Настройка датчиков движения своими руками

После подключения и установки, рассмотрим внимательно, какие регуляторы есть на датчике. Их всего три:

• «LUX». Освещенность;
• «Time». Время срабатывания;
• «SENS». Чувствительность.

Первоначально нужно правильно подобрать угол, чтобы устройство правильно срабатывало и охватывало максимум территории. Обещание, что ДД будет реагировать на всё, что движется – это просто слова, чтобы продать. И тут дело даже не в цене.

Регулировка угла наклона производится поворотом корпуса уже установленного ДД. Поворачивая рычажки в ту или иную сторону, происходит настраивание прибора. И от того, как качественно он будет настроен, так ДД и будет работать!

Рассмотрим настройку датчика движения более подробно. Начинаем с выставления времени срабатывания. Этот параметр определяет, как долго будет гореть свет после включения. В среднем, можно настроить время работы уличного освещения от одной до десяти минут. Поворачиваем рычажок под надписью «Time» в сторону «+» или «-».

Важно правильно отрегулировать уровень освещённости. От этого будет зависеть когда будет срабатывать датчик движения

Важно, чтобы срабатывание ДД отсутствовало в дневное время. Для этого поворачиваем рычажок «LUX». Чтобы выставить этот параметр правильно, лучше всего заниматься настройкой в сумерках, когда начинает темнеть.

Выставление требуемой чувствительности может стать настоящим испытанием для нервной системы. Прибор может реагировать даже на мелких животных (тех же кошек, гуляющих по двору). На крупных собак – тем более.

От того, как будет настроена чувствительность датчика движения будет во многом зависеть частота его ложного срабатывания.

Видео репортаж

Удаление краски с одежды

Аппаратная регулировка

На боковой или лицевой стороне корпуса прибора вы можете увидеть один, два или три регулировочных винта, имеющих прямой шлиц для отвертки. Они снабжены поясняющей надписью и мнемосимволом, показывающим направление изменения в большую или меньшую сторону.

Современные датчики движения позволяют изменять три параметра:

1. Чувствительность, обычно обозначаемая, как «Sens». От этого параметра зависит величина минимального воздействия, от которого срабатывает прибор, а также дальность обнаружения. Для тепловых датчиков – это температура, излучаемая телом человека, животного, двигателем автомобиля. Для микроволновых – масса (для датчиков объема) или сдвиг частоты, если прибор работает на обнаружении именно движущихся объектов. Настройка чувствительности – наиболее сложный и противоречивый процесс. Чем она выше, тем большее число ложных срабатываний будет происходить. Например, чрезмерная восприимчивость микроволновых датчиков в подъезде может привести к тому, что свет будет включаться и при перемещении жильцов по квартире. Чрезмерно загрублять приемный тракт не стоит, в этом случае датчик движения не будет работать совсем, играть роль мебели. Оптимальный вариант – сделать чувствительность такой, чтобы прибор обнаруживал человека с усредненными анатомическими параметрами на границе светового пятна фонаря или освещенной площадки.
2. Время включения, имеющее обозначение «Time». Например, светильник в подъезде должен гореть столько, сколько необходимо для преодоления одного или двух лестничных маршей. В противном случае свет успеет отключиться до того, как вы достигнете цели.
3. Освещенность, обозначаемая словом «Lux». Прибор не обязан знать время суток, поэтому он будет исправно включать свет даже в сияющий полдень. Чтобы предотвратить подобный казус, вы можете установить минимальный уровень естественной освещенности площадки, при достижении которого необходимо включить лампы.

О том, как настроить датчик движения аппаратными методами, обычно подробно пишется в его паспорте.

Принцип работы датчика движения

Датчики движения монтируются не только для освещения придомовой территории, но и внутри самого дома. Например, прибор, установленный на лестнице, включит светильники только тогда, когда это действительно необходимо – если по ней кто-то будет подниматься или спускаться.

Каждый датчик рассчитан на определенный сектор, находящийся в поле его «зрения». Принцип действия прост — если в этой области отмечается перемещение объектов, то замыкается цепь, подающая питание на осветительные приборы. Поэтому и эффективность работы системы определяется правильностью выбора места установки, то есть созданием необходимого в конкретных условиях «обзора» контролируемой области.

Каждый датчик движения обладает собственными характеристиками радиуса и угла сектора срабатывания

Осветительные приборы, подключенные к датчику, может включаться только на время движения объекта в секторе, или же с последующей задержкой выключения от нескольких секунд до 10÷15 минут. Этот параметр заранее устанавливается пользователем.

Мебель в стиле лофт — дизайн интерьера и примеры использования стильных сочетаний (125 фото)

Схема подключения светильника с датчиком движения

Перед установкой была выполнена электропроводка для установки светильника с датчиком движения — выведен питающий кабель постоянно находящийся под напряжением.

Такая схема подключения возможна благодаря тому, что ВЧ-датчик движения, установленный в светильнике, выполняет функцию выключателя. Это одно из самых важных преимуществ светильников со встроенными датчиками движения, ведь для их работы не требуется реализации сложных схем, достаточно лишь подвести питающий кабель.

Вообще, все возможные схемы подключения, рекомендуемые для обычного датчика движения, возможно реализовать и для такого светильника, с основными из них мы вас уже знакомили в статье «Схема подключения датчика движения».

Приступаем к установке светильника с датчиком движения:

Установка светильника с датчиком движения

1. Подготавливаем светильник к установке. В отверстия для вводных кабелей устанавливаем специальные резиновые уплотнители из комплекта поставки.

2. Отключаем подачу электрического тока в месте установки. Для этого выключаем в распределительном щите автоматический выключатель, отвечающий за эту группу освещения. Если автоматы не подписаны, отключайте все по очереди и проверяйте напряжение на фазном проводе идущем к бра (обычно белый или коричневый), определить наличие напряжения можно с помощью индикаторной отвертки. Ни в коем случае не начинайте установку не отключив электричество!

3. Протягиваем вводной питающий кабель через резиновый уплотнитель в светильник и укорачиваем его до длины, достаточной для подключения проводов к клеммам светильника.

4. Фиксируем корпус светильника с датчиком движения на стене, через три крепежных отверстия, как показано на изображении ниже. Выбор крепежа необходимо делать учитывая тип поверхности, на которую производится установка, в нашем случае идеально подошли саморезы из комплекта поставки.

5. Подготавливаем питающий кабель. Снимаем с него оплетку. Для работы светильника достаточно лишь два провода – фазы и ноля, заземление здесь не требуется, так как корпус выполнен из диэлектрического материала, не пропускающего электрический ток.

6. Снимаем изоляцию с концов проводов, примерно н а 5 — 7мм.

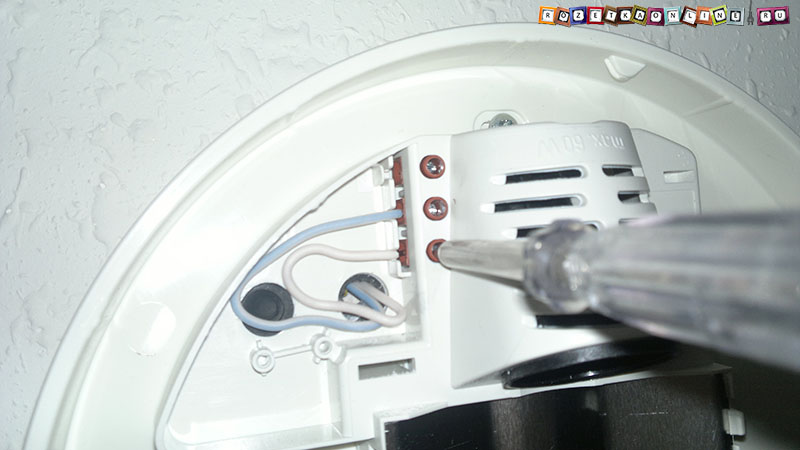

7. Подключаем провода, п омещаем их в соответствующие клеммы светильника и фиксируем с помощью отвертки.

Белый — ФАЗНЫЙ провод — в клемму с маркировкой L .

Белый с синей полосой – НОЛЬ – в клемму с маркировкой N .

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

Остается не занятой одна клемма светильника (закрытая заглушкой), с маркировкой L со штрихом. Это управляющая клемма, через нее можно подавать питание на другое оборудование, будь то другие светильники группы (могут быть без встроенного датчика движения), вытяжные вентиляторы и т.п. Единственное ограничение — это потребляемая мощность этих устройств, она должна быть не более 100 Вт.

Принцип работы будет следующий — при обнаружении движения, в зоне охвата встроенного ультразвукового датчика, светильник загорится и подаст напряжение на клемму L со штрихом, после чего все устройства, подключенные к ней, так же включатся. Это очень удобная функция, она позволяет значительно расширить область применения светильников с датчиками движения в быту и на производстве.

8. Устанавливаем лампу в патрон светильника. В нашем случае была выбрана светодиодная (LED) лампа мощностью 13 Вт, теплого свечения, с требуемым для светильника типом цоколя e27.

9. Устанавливаем плафон . У данного светильника, плафон просто накручивается на корпус, при этом для полной фиксации, плафон достаточно повернуть всего на четверть оборота.

На этом установка завершена, включаем подачу электрического тока в распределительном щите и тестируем светильник с ВЧ датчиком движения.

Если все сделано правильно, светильник сразу загорится и если не обнаружит движения в зоне охвата, через некоторое время выключится. Изменить заводские настройки светильника со встроенным датчиком движения вы сможете следующим образом:
