Как сделать самодельный плуг для минитрактора

Как настроить плуг на минитрактор

После того как агрегат будет установлен, приступают к его настройке. Регулировка плуга на минитрактор должна быть сделана обязательно. Каждый элемент следует проверить, смазать маслом. Внимательно осматривают колеса на плуге, закручивают шурупы на всех элементах конструкции.

Настройка плуга может быть выполнена своими силами. Необходимо проверить каждое крепление, отрегулировать угол поворота. Если агрегат будет использован на тяжелых почвах, его нужно утяжелить. Это делают путем установки металлического диска, его монтируют на раму. Для того чтобы правильно отрегулировать изделие, делают следующее:

1. Настраивают глубину. На внешней части трубы расположен болт, позволяющий осуществить регулировку колес. Если крутить его по часовой стрелке, будет увеличена глубина обработки почвы.
2. Выполняют настройку ширины захвата земли.
3. Настраивают уровень рамы. Для этого стягивают переднюю штангу или выполняют ее растягивание.

На плужок можно прицепить дополнительное оборудование. Навеска устройств, используемых для обработки земли, может быть выполнена своими силами. Если элементы будут установлены неправильно, плуг будет плохо обрабатывать землю.

Виды и классификация плугов

В настоящее время на рынке можно встретить несколько видов плугов. Среди них выделяют такие категории:

• лемешные;
• дисковые;
• ротационные;
• комбинированные;
• чизельные.

Самым большим спросом пользуются изделия лемешного типа. Их использовали ещё наши предки, при этом прежняя популярность осталась неизменной и до наших дней. Что касается дисковых решений, то чаще всего такие модели незаменимы при обработке тяжелых почвенных составов и участков с повышенной или недостаточной влажностью. В свою очередь, комбинированные и ротационные устройства подойдут для обработки целины.

Последний тип характеризуется сложной конструкцией и узкими сферами применения. При частном земледелии такой вариант неэффективен из-за сложностей в обслуживании и других тонкостей.

Что касается типов тяги, то они представлены следующими категориями:

1. Тракторная. Считается самой популярной разновидностью плугов. Её выпускают под разные виды техники, включая компактные минитрактора, а также мотоблоки;
2. Для конной тяги. Популярность подобного решения гораздо ниже. Его необходимо применять на тех участках, где использование трактора нецелесообразно или невозможно из-за отсутствия свободного места;
3. На канатной тяге. Чаще всего их применяют в местах, куда не может забраться конь. Речь идёт о заболоченных участках с большим уклоном и т.д.

Однако это не вся классификация, есть ещё две категории по типу назначения. Речь идёт об общем и специальном. Представители первой группы способны обрабатывать большинство существующих видов земель, в то время как специализированные модели подойдут для:

• каменистых почв. Они оборудованы защитными механизмами, которые обеспечивают надёжную защиту от повреждений из-за воздействия крупных камней;
• оборотные модели. Поставляются с двумя одинаковыми плугами в зеркальном отображении. Чаще всего их используют для гладкой вспашки, когда необходимо получить максимально ровную поверхность без любых борозд и горбов.

Соседний участок пустой

СНиП регламентирует расстояние при строительстве гаража от забора, сбоку и впереди, а также от ближайшего соседского строения и красной линии. В этом случае имеет значение право первого застройщика.

Гараж на незастроенном участке можно делать не ближе 1 метра от соседей

Если на соседних участках еще не приступили к строительству дома и хозяйственных построек, то гараж можно ставить на расстоянии 1 м от соседнего забора. Замер происходит от крайней точки цоколя и до линии разграничения, в данном случае, забора.

Сточные воды с крыши по СНиП не должны попадать на чужой участок. Проход между строением и забором должен оставаться свободным.

Свободный проход между гаражом и забором обеспечивает хороший сток воды с крыши

Перед строительством гаража поговорите со своим соседом. Если у него уже имеется утвержденный план застройки участка, в первую очередь дома, то это приравнивается к началу строительства и действует законодательно на уровне имеющихся построек.

Это интересно: Роза из пластиковых бутылок своими руками: советы экспертов

Виды и классификация плугов

В настоящее время на рынке можно встретить несколько видов плугов. Среди них выделяют такие категории:

• лемешные;
• дисковые;
• ротационные;
• комбинированные;
• чизельные.

Последний тип характеризуется сложной конструкцией и узкими сферами применения. При частном земледелии такой вариант неэффективен из-за сложностей в обслуживании и других тонкостей.

Что касается типов тяги, то они представлены следующими категориями:

1. Тракторная. Считается самой популярной разновидностью плугов. Её выпускают под разные виды техники, включая компактные минитрактора, а также мотоблоки;
2. Для конной тяги. Популярность подобного решения гораздо ниже. Его необходимо применять на тех участках, где использование трактора нецелесообразно или невозможно из-за отсутствия свободного места;
3. На канатной тяге. Чаще всего их применяют в местах, куда не может забраться конь. Речь идёт о заболоченных участках с большим уклоном и т.д.

Однако это не вся классификация, есть ещё две категории по типу назначения. Речь идёт об общем и специальном. Представители первой группы способны обрабатывать большинство существующих видов земель, в то время как специализированные модели подойдут для:

• каменистых почв. Они оборудованы защитными механизмами, которые обеспечивают надёжную защиту от повреждений из-за воздействия крупных камней;
• оборотные модели. Поставляются с двумя одинаковыми плугами в зеркальном отображении. Чаще всего их используют для гладкой вспашки, когда необходимо получить максимально ровную поверхность без любых борозд и горбов.

Принцип работы и устройство

Рабочими органам плуга являются почвоуглубители, лемешно-отвальной механизм, корпуса, ножи, предплужники (углоснимы).

Форма корпуса имеет основное значение при оценке качества вспашки. По конструкции корпусы бывают таких видов:

• безотвальные (используются для рыхления земли в ветроэрозионных и засушливых регионах);
• отвальные (для вспашки с рыхлением и оборотом пласта);
• с почвоуглубителями (для отвальной вспашки подзолистых, каштановых и маломощных почв и с черноземов одновременным заглублением уровня пахоты на 7-18 см);
• вырезные (для отвальной вспашки грунта с небольшим плодородным слоем и одновременным заглублением уровня вспашки до 6 см);
• дисковые (для вспашки твердых и тяжелых почв, с большим количеством корней деревьев и растений, а также для вспашки земли с перенасыщенной водой (как правило, возделывают рис));
• с накладным долотом (для вспашки засоренных камнями и твердых земель);
• комбинированные (для вспашки тяжелой почвы с одновременным активным разрыхлением).

Как правило, плуги общего предназначения оборудуются корпусами, где ширина захвата расположена в районе 20-45 см. Плуги специального предназначения, как правило, оснащены корпусами, которые имеют ширину захвата в районе 50-110 см.

Главное предназначение лемеха — срезать пласт земли и перенаправить его на отвал. Лемех подвергается быстрому износу, что выражается в затуплении и потере формы. Результатом этого является отклонение от технического процесса, увеличение расхода топлива у минитрактора и возрастание тягового сопротивления. Восстановить лемех можно кузнечным способом, предварительно разогрев его в горне.

Отвал срезает от стенки борозды пласт земли, деформирует ее, немного отодвигает в сторону и перекладывает вниз верхним слоем.

Отвал и лемех должны по линии соединения плотно прилегать между собой (допустимое расстояние — не больше 1 мм).

Основное назначение предплужника — отрезать верхний задернелый слой земли и переносить его на дно борозды. Сильное заглубление этого элемента повышает тяговое сопротивление непосредственно плуга, да и пласт задернелой земли хуже перемещается.

Нож режет землю вертикально по линии разделения пласта от общего массива грунта и улучшает разворот пласта, заделывание остатков растительности. Помимо этого, обеспечивается ровная стенка и дно борозды, а также устойчивый ход плуга. Как правило, ножи в плуге подвешиваются перед его крайним корпусом.

Принцип работы ножа состоит в том, что, передвигаясь в земле, плуг срезает пласт грунта, поднимает его кверху, крошит, подвергает деформации, оборачивает и перекладывает на уже уложенный пласт.

Фото ящиков своими руками

Как настроить плуг на минитрактор

После того как агрегат будет установлен, приступают к его настройке. Регулировка плуга на минитрактор должна быть сделана обязательно. Каждый элемент следует проверить, смазать маслом. Внимательно осматривают колеса на плуге, закручивают шурупы на всех элементах конструкции.

Настройка плуга может быть выполнена своими силами. Необходимо проверить каждое крепление, отрегулировать угол поворота. Если агрегат будет использован на тяжелых почвах, его нужно утяжелить. Это делают путем установки металлического диска, его монтируют на раму. Для того чтобы правильно отрегулировать изделие, делают следующее:

1. Настраивают глубину. На внешней части трубы расположен болт, позволяющий осуществить регулировку колес. Если крутить его по часовой стрелке, будет увеличена глубина обработки почвы.
2. Выполняют настройку ширины захвата земли.
3. Настраивают уровень рамы. Для этого стягивают переднюю штангу или выполняют ее растягивание.

На плужок можно прицепить дополнительное оборудование. Навеска устройств, используемых для обработки земли, может быть выполнена своими силами. Если элементы будут установлены неправильно, плуг будет плохо обрабатывать землю.

Как сделать плуг

При обработке земли одна из самых утомительных операций — ее вспашка и подготовка к посеву. При наличии техники — мотоблока или минитрактора — все можно переложить на них, но для вспашки нужен плуг. Купить готовый — слишком затратно. Цены на готовые изделия немалые. Чтобы сэкономить, можно сделать плуг своими руками. Причем есть два пути. Первый: делать самостоятельно все полностью. Это сложный путь — форма у частей плуга нелинейная, с изгибами определенного радиуса, а гнут толстый металл в домашних условиях очень сложно. Второй путь — купить готовые корпуса, а раму и все остальные вспомогательные части собрать самому. Это уже более простой вариант, с которым справитсяотносительно несложно.

Как сделать самодельный плуг для минитрактора

Плуг – это сельскохозяйственный инструмент с установленным широким стальным лемехом, который используется для вспахивания грунта. Помимо обработки земли, плуги также используются для подводных работ, при поиске нефти, для укладки проводов.

На начальных этапах использования плуга как сельскохозяйственного инструмента его за собой тягали люди, немного позже для этой цели начали запрягать домашний скот (лошади, буйволы), сейчас же эту трудоемкую физическую работы выполняет сельскохозяйственная техника — минитрактор или комбайн.

Главная задача данного оборудования состоит в переворачивании верхней части земли. Такая процедура значительно освобождает землю от сорняков. Во время вспашки нарушается корневая система этих растений, уже начавших рост, но еще сильно окрепших. Помимо этого, одновременно с перевернувшимся пластом грунта уходят глубоко в землю семена еще не выросших сорняков, что, естественно, осложняет их последующее прорастание. Много семян сорняков во время вспахивания и вовсе умирает. При вспахивании земля становится рыхлой, более податливой и мягкой, что в последующем делает посев гораздо эффективней и положительно влияет на рост культурных семян.

Виды и предназначение плуга к минитрактору

Обработка земли — это наиболее сложная и трудоемкая процедура в выращивании фруктов и овощей. Почву нужно обработать перед посевом и после уборки урожая. Облегчить эту работу как раз и может плуг. Это навесное оборудование для минитрактора имеет металлический лемех, которым он и переворачивает землю. Очень давно человек сам должен был тащить за собой лемех, чуть позже — эту работу выполняли животные, а сегодня — техника.

Основная задача плуга для мототрактора — переворачивание верхнего пласта почвы. Таким образом уничтожаются все сорняки. Лемех подрезает уже принявшиеся растения, разрушая их корневую систему, а также семена сорняков при переворачивании земли оказываются достаточно глубоко, благодаря чему также погибают и не прорастают. В процессе вспашки земля разрыхляется, становится более рассыпчатой, насыщается кислородом.

Плуг для мототрактора и минитрактора бывает таких типов:

1. Дисковый. Устройство имеет форму сферических дисков, которые циркулируют на подшипнике. Края у дисков острые, поэтому они очень легко разрезают землю. Чаще всего такой инструмент используется на очень затверделых или очень влажных почвах;
2. Оборотный или перекидной. Конструкция имеет вид клиньев, расположенных под небольшим градусом. В итоге вы получите криволинейный отвал измельченной почвы;
3. Роторный. Это уже боле современный инструмент, который представляет собой подвижный вал, на который монтируются ряд лемехов. Минитрактору с таким устройством работать гораздо легче и быстрее, так как ему не нужно следовать строгой прямой линии движения.

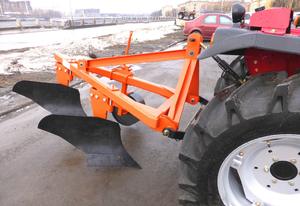

Самым оптимальным решением будет двухкорпусный плуг для минитрактора — имеющий два лемеха. Хотя однокорпусные модели тоже пользуются спросом у владельцев небольших участков.

Плуги для минитрактора также делятся на такие виды по разным критериям:

1. По способу пахоты. Делятся на такие подвиды:
2. бороздные;
3. для образования свальных гребней;
4. гладко пашущие;
5. По типу крепления. В свою очередь данный вид делится на следующие подвиды:
6. навесные. Такой инструмент способен подняться лишь благодаря специальной навеске. Количество корпусов зависит лишь от модели самого трактора. Достоинств здесь достаточно много: маленькая масса конструкции, небольшой радиус поворота, мало деталей. К недостаткам можно отнести лишь то, что трактор не сможет работать с плугом с большим количеством корпусов;
7. полунавесные. Данный вид приводится в рабочее состояние благодаря специальной навеске и колесам, которые расположены на самом плуге. Количество корпусов зависит от типа трактора — с тягой до 3 тонн плуг может иметь до 6 корпусов, до 5 тонн — не больше 12 корпусов. Конечно, работать с таким количеством корпусов гораздо удобнее, однако значительно увеличивается радиус разворота и появляется огромное число конструктивных деталей;
8. прицепные. Приводится в рабочее состояние только при помощи колес. Современные аграрии его используют крайне редко, так как сегодня техника оснащена навесной системой со встроенным гидроцилиндром. Пользователи отмечают, что земля, перепаханная таким плугом, более однородная и ровная, но при этом значительно увеличивается радиус разворота, что не всегда есть уместным и возможным;
9. конские. На конной тяге сегодня плуги используются крайне редко, но все же такой тип обработки земли еще можно встретить. Его целесообразно использовать в тех местах, куда техника попросту не доберется.
10. По назначению. Плуг широко используется потребителями непосредственно для обрабатывания почвы. Но также его применяют для работ под водой, для прокладки кабеля, во время добычи нефти.

Геометрические параметры разработки

При желании изготовить плуг своими руками обратите внимание на такие важные показатели, как размеры и форма режущей части. Именно они определяют эффективность погружения агрегата в почву и объёмы перерабатываемой земли. Если выполняется вспашка, плуг не должен выходить наружу или зарываться в грунт слишком глубоко, уходить вбок и отклоняться от заданной траектории

Ключевыми конструктивными свойствами, которые требуют повышенного внимания, являются следующие:

Если выполняется вспашка, плуг не должен выходить наружу или зарываться в грунт слишком глубоко, уходить вбок и отклоняться от заданной траектории. Ключевыми конструктивными свойствами, которые требуют повышенного внимания, являются следующие:

• угол кромки, которая входит в землю;
• угол величины изгиба лопастей.

Что касается рабочей части плуга, то в её качестве используется лемех, способный принимать на себя основную нагрузку. Его выполняют из прочной толстолистной стали. Что касается формы, то она может быть цилиндрической, полуцилиндрической или винтовой. Углы изгиба соответствуют углам наклона лопасти. К лемеху прикрепляют крепление держателя.

Как настроить плуг на минитрактор

После того как агрегат будет установлен, приступают к его настройке. Регулировка плуга на минитрактор должна быть сделана обязательно. Каждый элемент следует проверить, смазать маслом. Внимательно осматривают колеса на плуге, закручивают шурупы на всех элементах конструкции.

Настройка плуга может быть выполнена своими силами. Необходимо проверить каждое крепление, отрегулировать угол поворота. Если агрегат будет использован на тяжелых почвах, его нужно утяжелить. Это делают путем установки металлического диска, его монтируют на раму. Для того чтобы правильно отрегулировать изделие, делают следующее:

1. Настраивают глубину. На внешней части трубы расположен болт, позволяющий осуществить регулировку колес. Если крутить его по часовой стрелке, будет увеличена глубина обработки почвы.
2. Выполняют настройку ширины захвата земли.
3. Настраивают уровень рамы. Для этого стягивают переднюю штангу или выполняют ее растягивание.

На плужок можно прицепить дополнительное оборудование. Навеска устройств, используемых для обработки земли, может быть выполнена своими силами. Если элементы будут установлены неправильно, плуг будет плохо обрабатывать землю.

Как сделать плуг для минитрактора своими руками, сравнение цены на самодельный и заводской

Собрать плуг для минитрактора своими руками может любой умелец.

С получением в собственность земли многие крестьяне организовали личные подсобные хозяйства, некоторые стали фермерами и сформировали большие земельные массивы. Опыт, приобретенный в работе на государство, теперь стал работать на самих сельских тружеников. Крупная техника на небольших земельных участках стала не нужна, и в моду вошли минитрактора. Соответственно, оснастка для такой техники также специфична, и зачастую дешевле произвести необходимое приспособление своими руками. Основным сельхозорудием для обработки земли является плуг. Купить готовый инструмент не всегда доступно, а собрать плуг для минитрактора своими руками может попробовать каждый.

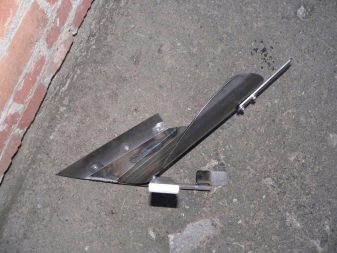

Особенности самодельной модели

Плуг собранный своими руками – это инструмент, отвечающий целевым потребностям и имеющий невысокую стоимость. Для его сборки можно использовать материалы, имеющиеся в наличии, а также части конструкций других сельскохозяйственных агрегатов. Последние могут быть взяты со старых сельхоз цехов, пунктах приема черного металла, в других подобных местах.

Самодельный плуг легко ориентировать под свои нужды. Есть возможность приспособить его под разные виды почвы, тягловые механизмы и даже под функции обработки сельскохозяйственных культур. Собственный плуг можно изготовить с учетом мощности и производительности тракторной техники, что позволит добиться наивысшего коэффициента полезного действия и снизить деструктивные нагрузки на инструмент вспахивания.

Режущий элемент данного плуга может быть сменным и изготавливаться/затачиваться самостоятельно, что значительно удешевляет обслуживание механизма. При самостоятельном изготовлении появляется возможность варьирования целевого использования – внедрение функции сменных элементов: насадок, креплений, частей корпуса и рамы. Это позволяет производить работы комбинированного характера, например, вспахивания и скашивания кустарника.

Изготавливая свой плуг можно уделить особое внимание выбору материалов и их качеству. Это одно из ключевых преимуществ самодельной сборки, так как покупая плуг в магазине, сложно быть уверенным в качестве металла, использованного для изготовления заводского агрегата

После приобретения магазинной модели может понадобиться последующая её доработка или замена некоторых некачественных узлов конструкции.

Особенности самодельной модели

Плуг собранный своими руками – это инструмент, отвечающий целевым потребностям и имеющий невысокую стоимость. Для его сборки можно использовать материалы, имеющиеся в наличии, а также части конструкций других сельскохозяйственных агрегатов. Последние могут быть взяты со старых сельхоз цехов, пунктах приема черного металла, в других подобных местах.

Самодельный плуг легко ориентировать под свои нужды. Есть возможность приспособить его под разные виды почвы, тягловые механизмы и даже под функции обработки сельскохозяйственных культур. Собственный плуг можно изготовить с учетом мощности и производительности тракторной техники, что позволит добиться наивысшего коэффициента полезного действия и снизить деструктивные нагрузки на инструмент вспахивания.

Режущий элемент данного плуга может быть сменным и изготавливаться/затачиваться самостоятельно, что значительно удешевляет обслуживание механизма. При самостоятельном изготовлении появляется возможность варьирования целевого использования – внедрение функции сменных элементов: насадок, креплений, частей корпуса и рамы. Это позволяет производить работы комбинированного характера, например, вспахивания и скашивания кустарника.

Изготавливая свой плуг можно уделить особое внимание выбору материалов и их качеству. Это одно из ключевых преимуществ самодельной сборки, так как покупая плуг в магазине, сложно быть уверенным в качестве металла, использованного для изготовления заводского агрегата

После приобретения магазинной модели может понадобиться последующая её доработка или замена некоторых некачественных узлов конструкции.

Особенности самодельной модели

Плуг собранный своими руками – это инструмент, отвечающий целевым потребностям и имеющий невысокую стоимость. Для его сборки можно использовать материалы, имеющиеся в наличии, а также части конструкций других сельскохозяйственных агрегатов. Последние могут быть взяты со старых сельхоз цехов, пунктах приема черного металла, в других подобных местах.

Самодельный плуг легко ориентировать под свои нужды. Есть возможность приспособить его под разные виды почвы, тягловые механизмы и даже под функции обработки сельскохозяйственных культур. Собственный плуг можно изготовить с учетом мощности и производительности тракторной техники, что позволит добиться наивысшего коэффициента полезного действия и снизить деструктивные нагрузки на инструмент вспахивания.

Режущий элемент данного плуга может быть сменным и изготавливаться/затачиваться самостоятельно, что значительно удешевляет обслуживание механизма. При самостоятельном изготовлении появляется возможность варьирования целевого использования – внедрение функции сменных элементов: насадок, креплений, частей корпуса и рамы. Это позволяет производить работы комбинированного характера, например, вспахивания и скашивания кустарника.

Изготавливая свой плуг можно уделить особое внимание выбору материалов и их качеству. Это одно из ключевых преимуществ самодельной сборки, так как покупая плуг в магазине, сложно быть уверенным в качестве металла, использованного для изготовления заводского агрегата

После приобретения магазинной модели может понадобиться последующая её доработка или замена некоторых некачественных узлов конструкции.

Чертежи плуга к мотоблоку

Пользуясь опытом умельцев, которые сделали плуг для
мотоблока своими руками и оставили чертежи, следует лемех, сделать таким
образом, чтобы он снимался, это облегчит его заточку перед вспашкой.

Легированная сталь 9ХС, из которой делаю диски для ручных
пил, считается идеальным материалом, для режущей части плуга.

Подойдет сталь марки 45, при закалке доведенная до твердости
HRC 50-55. Если под рукой имеется только обычная сталь, скажем углеродистая Ст5пс,
не подлежащая термической обработке, то отбив режущую кромку на наковальне и
заточив ее, она вполне подойдет для обработки почвы.

Отвал для плуга мотоблока

Отвал плуга, это та часть, которая отводит землю в сторону.

Первый способ изготовления отвала:

Рабочей поверхности отвала нужно придать изогнутую форму.
Если есть металлогибочный станок или листогибочные вальцы, то придать заготовке
желаемую форму не составит труда.

Необходима заготовка металла толщиной 3-5 мм, вальцы
направляются под углом 20-22 градуса, как показано на чертеже, и придается
нужный изгиб.

Второй способ:

Здесь, заготовкой. Может служить труба диаметром 600-650 мм (именно
такой диаметр потребует меньших трудозатрат, так как изгиб трубы максимально
повторят нужный изгиб будущего отвала) и толщиной 3-5 мм. Из картона, делаем
шаблон, и прикладываем к трубе, не забывая про угол 20-22 градуса, как показано
на чертеже ниже.

Обводим шаблон карандашом или мелом, и вырезаем при помощи
газ. сварки, при необходимости шлифуем заготовку и доводим до нужной кондиции.

Третий способ:

Наверное, самый сложный способ изготовления отвала, когда
заготовку нагревают и при помощи матрицы, придают нужную форму, которой может
послужить отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки
Ст3 – Ст10 с толщиной 3 мм.

Чертеж деталей плуга для мотоблока

а – лемех из
легированной стали;

б – боковой щиток стойки, Ст3;

в – распорная пластина, Ст3;

г – пластина основания плуга, Ст3;

д – полевая доска, уголок 30х30 мм;

е – стойка, труба диаметром 42 мм

Советуем сначала изготовить детали плуга из картона и приложить
их друг к другу с соблюдением нужных углов. Так, значения угла α на разных
частях корпуса плуга составят от 25° до 130°, значения угла γ — от 42° до 50°.
Если самодельная модель плуга из картона устроила вас по всем параметрам, можно
переходить к работе с металлом.

Когда металлические части плуга будут готовы, нужно найти
дополнительный лист стали толщиной 3 мм, размером 600х600 мм, он понадобится
для сборки плуга, и сварочный аппарат (лучше инвертор). На этом листе отступаем
от краев 40 мм и отмеряем угол γ0.

Сборка плуга

1 – лемех;

2 – боковой щиток стойки;

3 – дополнительный лист 2-3 мм

При помощи клиньев с углом α0=25 градусов и углом γ0=42
градуса на дополнительный лист устанавливается лемех и прихватывается к листу сваркой,
точечно с двух сторон.

С лемехом соединяется боковой щиток стойки вертикально так,
чтобы его край заходил за лемех на 4-7 мм, при этом приподнят щиток должен быть
выше, чем лезвие лемеха (то есть выше дополнительного листа) на 6-8 мм, чтобы
не мешать лемеху, подрезать землю. Щиток тоже прихватывается к лемеху и к дополнительному
листу.

Далее к лемеху очень плотно, не оставляя зазора присоединяется
отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала
и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

– лемех;

– винт с потайной головкой М8;

– отвал;

– пластина основания;

– уголок 30х30х90 мм;

– гайка М8

При обнаружении, что углы и/или поверхности не
соответствуют, то отвал доводится при помощи молотка. После подгонки отвала к
лемеху он сзади приваривается к лемеху, и к боковому щитку. Затем боковой щиток
сваривается с распорной планкой и пластиной основания, к последней сваркой
прихватываются упорные уголки для лемеха.

Далее следует. Еще раз осмотреть готовый плуг, и если все
четко сваривается окончательно. Доп. лист отделяется от корпуса зубилом либо МШУ.
Все сварные швы шлифуются.

Всходы петрушки появятся через три часа

Плуги для мини-трактора

Существует много разновидностей плугов. По принципу работы их можно разделить на три группы.

По названию оборудования уже ясно, что конструкция имеет режущую часть в форме дисков. Предназначена она для обработки тяжелого грунта, болотистой почвы, а также целины. Режущие диски во время работы вращаются на подшипниках, поэтому они без труда перебивают даже большое количество корней, находящихся в земле.

В качестве примера можно рассмотреть модель 1LYQ-422. Оборудование приводит в действие вал отбора мощности мини-трактора, вращающийся со скоростью 540–720 об/мин. Плуг характеризуется шириной вспашки – 88 см, глубиной – до 24 см. Рама оснащена четырьмя дисками. Если во время вспахивания земли режущий элемент попадает на камень, он не деформируется, а просто перекатывается через преграду.

Лемешно-отвальный

По-другому это оборудование называют оборотным плугом для мини-трактора из-за принципа работы. После окончания нарезки борозды оператор разворачивает не мини-трактор, а плуг. Вот отсюда и пошло такое название. Однако по устройству режущей части будет верно, когда плуг называют лемешно-отвальным. Он бывает одно- и 2х корпусный. Рабочим элементом здесь является лемех, сделанный в форме клина. Во время движения он подрезает грунт, переворачивает его и дробит. Глубина вспашки у одно- и 2х корпусного плуга регулируется опорным колесом.

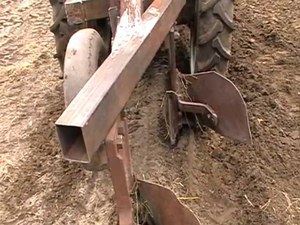

В качестве примера двухкорпусного плуга для мини-трактора возьмем модель R-101. Весит оборудование около 92 кг. Использовать плуг 2х корпусный можно, если на мини-тракторе есть задняя навеска. С помощью опорного колеса выполняется регулировка глубины вспашки. Для этой 2х корпусной модели она составляет 20–25 см.

Современной, но сложной конструкцией является для мини-трактора роторный плуг, состоящий из набора рабочих элементов, закрепленных на подвижном валу. Оборудование характеризуется простотой использования. Во время обработки грунта оператору необязательно вести трактор ровно по линии. Оборудование роторного типа обычно используют при подготовке грунта к высадке корнеплодов.

В зависимости от конструкции ротора, ротационный плуг делится на 4 вида:

• Модели барабанного типа оборудуют жесткими или пружинными толкателями. Существуют и комбинированные конструкции.
• Лопастные модели представляют собой вращающийся диск. На нем закреплены 1 или 2 пары лопастей.
• Лопаточные модели отличаются только рабочим элементом. Вместо лопастей на вращающемся роторе установлены лопатки.
• Шнековая модель оборудована рабочим винтом. Он бывает одно- и многозаходной.

Достоинство ротационного оборудования заключается в возможности рыхления грунта любой толщины до требуемой степени. Воздействие на почву оказывается сверху вниз. Это дает возможность использование ротационного плуга при малой тяговой силе мини-трактора.

Из всех рассмотренных видов, самым востребованным является 2х корпусный оборотный плуг. Он состоит из нескольких рам, на которые могут закрепляться разные по предназначению инструменты. Подобное оборудование способно обладать двумя функциями. Допустим, во время вспахивания грунта одновременно происходит и боронование. Однако самодельный плуг для мини-трактора проще изготовить однокорпусный, но он менее эффективный.

Советы по выбору

На выбор необходимого оборудования оказывает влияние тип почвы, вид и объем выполняемых работ, а также мощность механического устройства. В специализированных магазинах можно увидеть товары от разных производителей с широким ценовым диапазоном. В рейтинге продаж данной группы товаров лидирующие позиции занимают изделия, изготовленные в Китае, которые имеют доступную цену и могут быть установлены на любые модели тракторов.

Выбор числа корпусов зависит от необходимого объема производительности аппарата. Останавливая свой выбор на четырехкорпусном плуге, необходимо учитывать мощность трактора. Механизмы с низким уровнем мощности не способны привести в действие данную модель оборудования. Для тракторов с небольшой мощностью подойдут двухкорпусные изделия. Однокорпусные плуги могут фиксироваться даже на мотоблоке, а площадь участка не должна превышать 15 соток. Опытные фермеры советуют отдавать предпочтения двухкорпусному оборудованию, которое имеет оптимальное количество лемехов и отвалов, а также дополнено подплужниками, которые помогают разрезать дерн и плотную земляную корку.

В случае невозможности приобретения товаров, изготовленных на промышленных предприятиях, профессиональные фермеры рекомендуют изготовить изделие самостоятельно или заказать у опытных мастеров. Самодельная конструкция будет иметь те же функции и свойства, но при необходимости ее можно будет усовершенствовать и дополнить необходимыми элементами. Если необходимо не только пахать землю, но и окучивать корнеплоды, нужно приобрести двухсторонний плуг, который дает возможность срезать сорную траву в междурядьях, сформировать грядки и, используя задний ход, засыпать борозды. Данное устройство имеет функцию регулировки ширины захвата. Недостаток – обязательное наличие профессиональных навыков управления данным оборудованием.

Стоит обратить внимание на следующие признаки некачественного изделия:

• тонкая стойка;
• короткий отвал;
• небольшая толщина листа для корпуса;
• низкое качество стали.
