Шатровая вальмовая крыша + фото

Несколько советов

Оригинальные жалюзи из журнальных листов — экономия денег

Кровельный пирог

Пирог кровли — это последовательно смонтированные слои материалов для обустройства кровли.

Для шатровой крыши пирог состоит из таких слоев:

• Стропильная система. Изготавливается из деревянных брусьев, служит массивным каркасов всей системы;
• пароизоляция. Слой, предотвращающий образование конденсата;
• обрешетка. Система из досок, которая обеспечивает прочность конструкции и является основой для крепления слоев пирога;
• утеплитель. Служит для утепления кровли и здания в целом;
• гидроизоляция. Материал, который препятствует попаданию влаги из вне;
• контробрешетка. Деревянная конструкция, которая служит для обеспечения вентиляционного зазора между кровельным материалом и слоями пирога, а также для крепления внешнего покрытия;
• кровельный материал. Внешнее покрытие — главная защита от внешних факторов.

ОСТОРОЖНО!

Правильная последовательность уложенных слоев пирога обеспечивает его надежность и создание комфортного микроклимата. Если допущены ошибки по обустройству хотя бы одного слоя, это может стать причиной разрушения всей кровли.

Фото схемы шатровой крыши:

Схема

Шатровая крыша

Шатровой называется крыша, представляющая собой четырёхскатное покрытие кровли. Она состоит из одинаковых треугольных скатов, обязательно равнобедренных, соединяющихся в центре. Соблюдение симметрии — главное в возведении такой крыши.

По своим очертаниям крыша такого типа похожа на шатёр, отсюда и пошло название. Так как шатровая крыша имеет схожую геометрию с четырёхгранной пирамидой, такую крышу нередко называют пирамидáльной (пирамидáльная крыша).

Чаще всего шатровую крышу возводят над зданиями квадратной формы. Иногда, при возведении шатровой крыши используется и большее количество скатов, главное, чтобы внешне она напоминала пирамиду или многоугольник с равными сторонами.

Шатровая крыша – это одна из разновидностей четырёхскатных крыш. По конструкции и особенностям при возведении, она очень похожа с вальмовой крышей: в ней так же отсутствуют фронтоны, а карнизный свес проходит в одном уровне по всему периметру строения.

По утверждению историков, появление крыши в виде шатра, уходит в глубину веков, даже шалаши первобытных людей напоминали формой шатры. Раскопки, проводимые в Месопотамии, там где когда-то существовало одно из древнейших развитых государств, показывают, что ещё древние шумеры возводили постройки с крышами в виде шатров, особенно часто такие крыши применяли на зданиях религиозной направленности: капищах, храмах, часовнях. Шатровые крыши можно встретить и на старинных башнях и замках, где конструкции сильно напоминают крутой спуск.

В настоящее время такие крыши нередко используются при возведении коттеджей, беседок и других малоэтажных строений.

Конструкция

К особенностям конструкции крыши такого типа можно отнести обустройство стропильной системы, её проектируют двумя способами:

Висячая стропильная система заключается в следующем: стропильные балки опираются прямо на стены, создавая горизонтальное давление, в этой системе необходима система специальных стяжек. Используется в то случае, если пролёты крыши имеют большие размеры, а установка подпорок не предусмотрена в проекте.

Наслонный способ более популярен, но, для его исполнения необходимо наличие несущей стены, внутри помещения. На неё то и ложится основная нагрузка, зато давление на стены, при возведении крыши таким способом, практически отсутствует.

Крыша шатровой формы имеет целый ряд преимуществ, о которых стоит рассказать:

• для строений с шатровой крышей не предусмотрены фронтоны, что сильно снижает расход материалов и работ на возведение фронтонов и подшивку свесов;
• крыша такого типа обладает прекрасными аэродинамическими свойствами, ей не страшны сильные ветра, а особенности конструкции не дадут попасть осадкам в чердачное помещение;
• поверхность такой крыши прогревается солнечными лучами сразу с нескольких сторон, в солнечные дни помещение под неутеплённой крышей будет более тёплым;
• скаты такой крыши расположены под определенным углом, что способствует отведению с кровли дождевой воды и тающего снега.

Но, как и у каждой конструкции, у этой крыши имеется и ряд недостатков:

• шатровая крыша достаточно сложна в проектировке и возведении, но по окончании строительства, богатый внешний вид и удобство в использовании, часто скрывают этот недостаток;
• конструкция этой крыши изобилует большим количеством соединений, балок и стропил, необходимо строго следить за надёжностью всех узлов и соединений, во избежание потери жёсткости и формы плоскости при возведении крыши;
• затратность возведения – для установки такой крыши, как правило необходимо нанимать профессионалов в своей области, что всегда удорожает процесс строительства;
• чердачное помещение или мансарда, возведённое под крышей в форме шатра, значительно уступает в размерах помещению под двускатной крышей;
• большой отход при применении большинства кровельных покрытий (особенно металлочерепицы).

Популярность

Применение шатровых крыш в наше время получило достаточно большое распространение, их используют не только в частном строительстве, но и при возведении всевозможных современных строений. Так же, применяют для украшения зданий, предназначенных под развлекательные центры или дорогие рестораны. Такая крыша придаёт любой постройке экстравагантность и экзотичность.

На основе шатровой крыши проектируют более сложные строения. В настоящее время в конструктив на основе шатра добавляют в неограниченном количестве щипцовые элементы, слуховые окна и элементы других видов крыши. Врезают части вальмовых крыш, усложняя конструкцию придают ей более красивый и элегантный вид.

Рейтинг топ 10 лучших средств для чистки плиты

Перкаль или сатин: что лучше

Устройство шатровой крыши: основные правила

При изготовлении крыши, необходимо придерживаться следующих правил:

• для коньковой системы и стропил используется одна и та же древесина;
• промежуточные доски имеют более крутой угол наклона, при этом их минимальный размер должен составлять 50х150 мм;
• крепеж коротких элементов осуществляется на стропила, расположенные по углам. Не допускается крепеж к коньковой доске;
• шатровая крыша – конструкция, предполагающая использование центральных стропил. Они крепятся на коньковой доске;
• упор происходит в верхний конец обвязки и в доску конька;
• конек – это часть здания, располагающаяся в центре. Это своего рода несущая ось;
• накосные стропила выполняют силовые функции. При этом, один их конец выступает за пределы дома, а другой конец крепится на коньке;
• центральные стропила нужно крепить на концы конька, выведя их на все стены;
• от конька происходит ответвление промежуточных стропил, которые располагаются на скатах;

Интересные варианты

Стиль такой кровли является наиболее распространенным и простейшим видом. Он имеет наклоны со всех четырех сторон, поэтому, как бы ни рассматривали, кровля наклоняется к желобам. Стороны равны по длине и сходятся, чтобы образовать хребет наверху.

Бедро – наименее сложный стиль, и, как правило, обладает низкой стоимостью, если проводить сравнение с другими видами. «Разбитая» или «пиковая» кровля также очень популярны. Их легко отличить, потому что они образуют форму треугольника в конце дома и в других частях. Стиль gable имеет интересный и разнообразный вид «колониального» типа.

Монопольная кровля – необычный стильный проект. Он сконструирован так, чтобы сформировать единую наклонную поверхность и часто не прикреплен к какой-либо другой. В некоторых странах этот вид популярен как современная альтернатива, он имеет яркий и отличительный облик. Монокрыша спроектирована на более высокий уровень, чем другие, из-за этого цена обычно выше.

Альтернативный вариант преобразования бедра в двускатный чердак. Однако это создает ограниченное количество дополнительного пространства, которое обычно используется для доступа к чердаку с лестницей. Построение конверсии в двускатный лофт – лучшее использование пространства по сравнению с боковой мансардой.

Важнейшим фактором для совершения конверсии является гигантское изменение в линии крыши. Это позволит достичь огромного количества дополнительной площади, максимизируя потенциал преобразования лофта. Внешняя отделка может быть облицована плиткой или сланцем в соответствии с кровлей, закончена в блоке и окрашена. Встраиваемые в большинство торцевых стен отверстия будут являться двойным застекленным окном. Оно обеспечивает естественный свет либо на чердаке, либо на лестнице.

Еще больше о стропильной системе шатровых крыш, смотрите в следующем видео.

Печь с водяным контуром: фото

Металлические столбы для забора в Жуковском

Видео. Убираем накипь в стиральной машине

Ввод СИП в дом — 25 глупых ошибок при подключении электричества.

Стоимость оборудования для отопления ПЛЭН – где купить, цены, каталоги, производители

Подготовительные работы перед обтяжкой

Перед тем, как выполняется обивка дермантином, нужно выполнить подготовительные работы. Для этого делают следующее:

• Рекомендуется перед началом работы снять дверь с петель.
• Перед обтяжкой надо демонтировать замки, ручки и глазок.
• Если имелось старое покрытие, то его необходимо полностью убрать.

Затем можно непосредственно приступать к процедуре обтяжки.

Зачем нужен счётчик отопления

Индивидуальный прибор учёта (далее ИПУ) необходим, чтобы учитывать количество потреблённого ресурса в одной квартире. Почти в каждой квартире стоят счётчики на электричество, горячую и холодную воду. Это стандарт. А вот приборы учёта тепла устанавливают не везде.

Действующее законодательство не содержит норм, обязывающих жильцов в многоквартирных домах устанавливать ИПУ на отопление. Это связано прежде всего с особенностями постройки домов.

Коммунальная компания обязана установить общедомовой прибор учёта (далее ОДПУ), учитывающий количество потреблённой тепловой энергии во всём доме. Но это правило не касается некоторых старых домов. Читайте подробную статью об установке общедомового прибора учета тепла в многоквартирном доме.

Перечислим некоторые особенности установки ИПУ на батарею:

1. Приобретение, монтаж, а также периодические ремонты и поверка — полностью за счёт владельца квартиры.
2. Техническая возможность установки ИПУ на батареи существует не в каждой квартире. Например, в домах старой постройки, в которых система отопления имеет горизонтальную разводку, ставить прибор придется практически на каждую трубу в квартире. Это сложно, затратно, чаще всего экономически нецелесообразно. И коммунальная компания вряд ли согласует поступление информации о количестве потреблённого ресурса по разным приборам учёта.
3. Не все ресурсоснабжающие компании готовы принимать и вести учёт отопления по ИПУ. Особенно это касается домов старой постройки. Перед тем, как устанавливать счётчики на батарею, необходимо этот вопрос согласовать с поставщиком ресурса.

Нюансы конструирования

Устройство шатровой крыши начинают с проведения расчета и создания рабочего проекта. Помочь с этим могут не только архитекторы, но также специальные компьютерные программы. Они вычисляют угол наклона скатов, высоту конькового узла, сечение элементов каркаса.

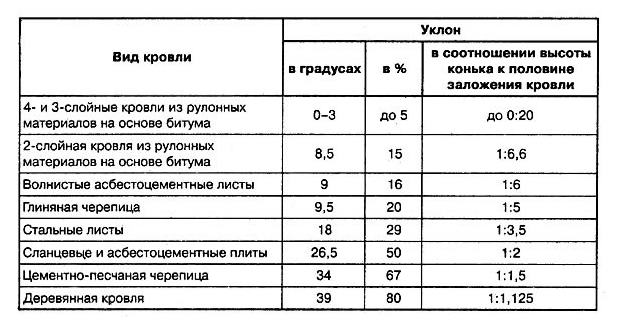

1. Первым делом определяют уклон скатов, основываясь на данных строительной климатологии. С помощью специальных карт выясняют к какой из восьми зон снеговой и ветровой нагрузки относится место строительства, и каков рекомендованный угол. Далее следует выбрать кровельное покрытие, а затем удостовериться, что его можно монтировать на скатах с таким углом. Как правило, рулонные материалы используют на пологих крышах, а модульные, листовые на более крутых.
2. Также для создания проекта необходимо рассчитать высоту расположения конькового соединения. В ходе вычислений учитывают угол наклона скатов, желаемой высоте потолка в мансардном помещении. Условно, крышу делят напополам, и представляют срез как треугольник с двумя известными углами и стороной, равной ширине дома. После этого Высоту конька вычисляют с помощью тригонометрических формул.
3. Нельзя обойтись без вычисления суммарной нагрузки на стропильную систему, которая складывается из значений временных (масса снега и обслуживающего крышу человека) и постоянных (вес кровельного пирога, собственно каркаса и перекрытий). Этот параметр в средней полосе России достигает до 380 кг на метр, согласно ему подбирают толщину стропильных ног, мауэрлата, затяжки, стоек.

Крыша шатрового типа способствует рациональному распределению тепла в доме, защищает от дождя, препятствует образованию снежной шапки, а также подходит для ажурной беседки, монументального респектабельного коттеджа!

Виды стропильных систем шатровой крыши

По внешнему виду шатровая конструкция напоминает пирамиду, но ее вершина не всегда может располагаться по центру, а иметь смещение. У такого сооружения два противоположных ската отличаются длиной.

У крыши шатрового типа каркас различается конструкцией:

• Наслонная система сделана так, что стропильные ноги внизу обладают упором в двух точках. Этим местом являются участки внутренних и внешних стен. Допускается расстояние между упорами до 4,5 м.
• У шатровой конструкции с висячей системой ноги стропил не имеют дополнительных опор. Элементы устанавливают на маленьких пролетах.

Конструкция каркаса не изменяет форму крыши, она сохраняется.

Кроме каркаса, различаются шатровые кровли другими конструктивными особенностями:

• ломаные кровли приемлемы, если проектируется мансардный этаж;
• у крыши с ендовой кровля в форме шатра выступает приставкой к эркеру;
• у мансардной крыши выступы могут присутствовать на скатах.

Все конструктивные особенности аналогично сохраняют форму шатра.

Как рассчитать высоту шатровой крыши

Чтобы произвести расчет каркаса крыши, надо обратиться к специалисту. При наличии опыта и знании геометрических правил, расчеты можно выполнить самостоятельно:

• Сначала у шатровой конструкции рассчитывают угол наклона скатов. Здесь учитывают тип используемого материала, среднегодовые показатели выпадения осадков и силы ветра, характерные для региона. Нормальным для большинства районов считается уклон скатов от 30 до 40о.

• Зная параметры крыши, высоту конькового узла вычисляют по теореме Пифагора. Шатер в сравнении с геометрической фигурой является аналогом пирамиды, где опора выступает прямой линией, соединяющей вершину с центром основания.

• Когда основные данные будут получены, рассчитывают длину стропил, вычисляют площадь скатов крыши.

Нарисовать чертеж крыши можно самостоятельно или воспользоваться специальной программой на компьютере. По готовой схеме рассчитывают количество стройматериала.

Важно! Если шатровая кровля предназначена для прямоугольного здания, площадь и уклон двух противоположных скатов будет различаться. Эти параметры одинаковы только для крыши квадратной постройки

Блок декоративный, пустотелый с колотой фактурой (390*90*190 мм.)

Похожие статьи

Основные схемы и элементы стропильной системы

Как мы писали, шатровая крыша геометрически является пирамидой, поэтому все вычисления ведутся, исходя из правил, которые применимы к пирамидам и треугольникам, её составляющим.

Геометрическое изображение шатровой крыши

Основные элементы

Чтобы не путаться в дальнейшем с терминами, назовём основные элементы стропильной системы шатровой крыши, схематично изображенной на рисунке ниже, и привяжем их к геометрическому изображению шатровой крыши в виде пирамиды.

Конструкция с висячими стропилами

Мауэрлат. Основа и опора кровли, особенно в конструкции с висячими стропилами. Располагается по периметру здания (ABCD), опирается на стены или крепится с их наружной стороны. Для устройства мауэрлата используют брус большого сечения.

Накосные стропила. Углы кровли, сходящиеся в центральной точке и образующие пирамиду. На схеме пирамиды (без учёта свесов): AK = DK = CK = BK = Lн. Самые длинные стропильные ноги в конструкции.

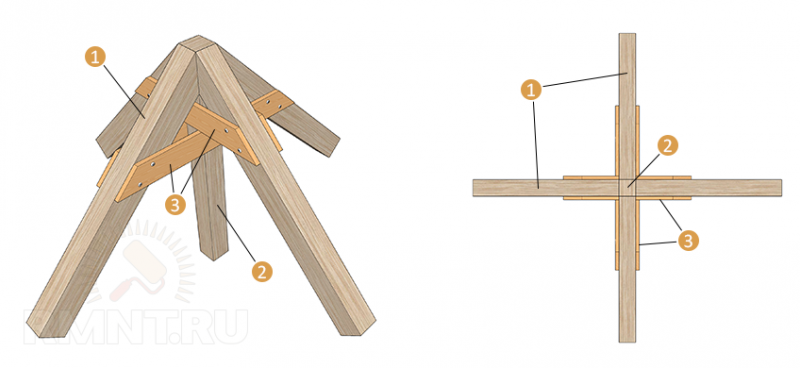

Коньковый узел (К). Самый сложный узел в конструкции для плотника. Если основание дома не квадратное, а конёк образует ребро, шатровая крыша трансформируется в свою «сестру» — вальдовую крышу. В конструкции с наслонными стропилами отрезок KF (H) — центральная опора.

Центральные стропила. Сходятся в коньковом узле с накосными стропилами. Являются высотой каждого ската, который представляет собой равнобедренный треугольник. На схеме пирамиды (без учёта свесов) — отрезок KE, длиной Lц.

Нарожники. Это укороченные стропила, идущие параллельно центральному в обе стороны.

Теперь рассмотри конструкции с наслонными стропилами.

Безригельная конструкция с наслонными стропилами

Наряду с уже обозначенными элементами: накосными (1) и центральными (2) стропилами, а также коньком (3), появляются новые элементы. Центральная опора (стойка) или бабка (4), которая опирается на затяжки (5), связывающие мауэрлат по диагонали. Это вариант выполнения стойки, опирающейся не на кладку, а на элемент стропильной системы.

Наслонные стропила, усиленные ригелями

При отсутствии центральных стропил и для усиления конькового узла с бабкой (2), его дополняют ригели (3), связывающие противоположно размещённые накосные стропила (1) попарно (см. рис. выше).

Вальмовая крыша с выносом

Чем и как утеплить фундамент?

От расчетов к строительству

Конструкция типичной шатровой крыши обустраивается на деревянном основании. Если сооружение построено из дерева, тогда достаточно подготовить верхнюю обвязку. При сооружении стен из блоков или кирпичей придется дополнительно обустроить мауэрлат. В кирпичных домах поверх них заливается стяжка, в которую устанавливаются деревянные закладные элементы. При использовании газобетона, шлакоблоков и других блоков можно просто подготовить бруски такой же высоты и заложить их между элементами кладки. Устройство четырехскатной крыши предполагает использование обилия деревянных элементов: досок и брусьев различных размеров и назначения.

Когда поверхность будет обладать необходимой прочностью, закрепите с помощью саморезов к деревянным брускам опорные брусья и лежни. Мауэрлат будет использоваться в качестве основания для стропильной системы, поэтому его обустраивают по периметру внешних стен. Следующим этапом станет изготовление стропильных ферм. Они бывают различных видов: боковые стропила треугольной фермы, стропильные фермы для соединения в коньковый узел, также используются диагональные стропила.

Обустройство четырехскатной крыши предполагает точное выполнение работ, особенно это относится к сооружению стропильной системы. К тому же каркас должен отличаться высокой надежностью и быть абсолютно симметричным.

Критерии выбора

Выбор подходящего клеящего состава необходимо выполнять комплексно

Назначение

При выборе подходящего варианта клея необходимо точно обозначить цель применения. В зависимости от назначения может потребоваться моментальное схватывание либо создание крепкого шва, который обладает хорошей прочностью.

Особенности дерева

При покупке стоит выяснить характеристики обрабатываемой древесины, чтобы понять, насколько тверда порода дерева и какому типу она относится. В зависимости от структуры материала подбирается соответствующая форма клея, его физические характеристики и способ нанесения.

Температура и влажность

Не все разновидности клеевых растворов способны выполнять свое предназначение при воздействии высоких либо слишком низких показателей влажности и окружающей температуры. Отклонение показателей от нормативных значений провоцирует изменение вязкости клейкого вещества. Повышение относительной влажности атмосферы понижает вязкость клея, в результате чего замедляется процесс отвердевания и нарастания прочности соединения.

Нагрузка на изделие

Для изделий, которые находятся в статичном положении и не претерпевают нагрузки, не имеет особого значения показатель нагрузки, которую может выдержать формируемое клеем соединение. Если изделия располагаются на высоте или подвергаются внешнему воздействию, следует предварительно определить уровень нагрузки и выбрать соответствующую разновидность клея.

Водостойкость

С целью определения уровня водостойкости соединения, образуемого при использовании конкретной разновидности клея, применяется соответствующий стандарт, разработанный в Европе. Сертификация веществ по группам нагрузки D1-D4 проводится с учетом результатов лабораторных тестов склеенных изделий.

D1

Клей с категорией водостойкости D1 применяется для обработки изделий в помещениях с температурой не выше 50 градусов (допускается только временное повышение). Раствор подходит для нанесения на древесину с показателем влажности до 15%.

D2

Вещества категории D2 предназначены для внутреннего использования с кратковременным воздействием жидкости либо конденсата. При этом из-за внешнего воздействия влажность древесины не должна превышать 18%.

D3

Показатель водостойкости D3 означает возможность эксплуатации в уличных условиях. Допускается непродолжительное воздействие жидкости. Клеевые растворы в данной категории отличаются хорошей адаптацией к колебаниям уровня влажности.

D4

Категория D4 подходит для применения в различных помещениях и на улице. Клеевые швы устойчивы к негативному влиянию со стороны окружающей среды.

Правила эксплуатации

Проверка показаний

Общие правила сборки

Устройство стропильной системы

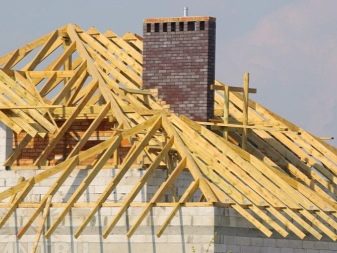

Стропильная система шатровой крыши – каркас на котором она держится, ее основа. В зависимости от способа крепления стропил выделяют висячую и наслонную разновидность.

Висячие стропила опираются на две точки – мауэрлат и коньковый узел, а наслонные имеют дополнительную опору на вертикальную стойку, которую устанавливают на внутреннюю несущую стену. Выбор вида стропильной системы шатровой крыши зависит от планировки и площади дома.

Опытные проектировщики кровли не рекомендуют использовать наслонную системы, если угол наклона скатов превышает 40 градусов.

Она состоит из следующих элементов:

• Мауэрлат. В ходе строительства шатровой крыши мауэрлат из бруса толщиной 150х150 мм или более укладывают на стену, основание каждого ската. То есть, если кровля четырехскатная, необходимо четыре прочных надежных бруса, обработанных антипиреном и антисептиком. Мауэрлат используют в качестве опоры для крепления стропил и распределения веса кровельной конструкции по периметру несущих стен. К слову, на внутренние перегородки, задействованные в наслонной стропильной системе тоже монтируют опорный брус, только его называют лежень.
• Коньковый узел. Точка, в которой встречаются верхние части стропильных ног, называют конек. Кровля шатрового типа подразумевает коньковое соединение в виде узла, а не линии, как вальмовые или двухскатные.
• Диагональные (накосные) стропила. Они расходятся от конькового узла в четыре стороны к углам мауэрлата, образуя ребра скатов. Длина накосных стропильных ног больше обычных, поэтому толщина их должна выдерживать повышенные нагрузки.
• Нарожники. Эти элементы характерная черта шатровой крыши, они имеют различную длину, увеличивающуюся по мере приближения к центральной ноге. Нарожники закрепляют одной стороной на накосные стропила, а другой на мауэрлат. Опытные кровельщики отмечают, что ни в коем случае нельзя крепить нарожники к стойкам и коньковому узлу, это нарушает жесткость конструкции!
• Центральные стропила. Самое длинная нога, расположенная посередине между двумя накосными, это все, что осталось от рядовых стропил, которые используются в вальмовой четырехскатной крыше.

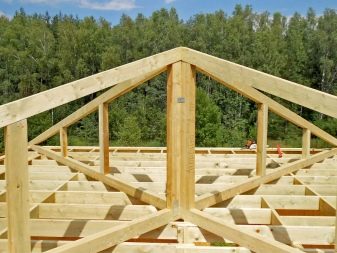

• Стоки. Вертикально установленные брусья, служащие опорой для конькового узла или стропильных ног. Их задействует шатровая крыша с наслонной стропильной системой.
• Затяжки и ригеля. Горизонтальные перекладины между стропильными парами, гасящих распирающую нагрузку на стены дома. Чем выше расположена затяжка, тем толще должен быть используемый брус.
• Подкосы и подпорки. Устанавливаются под углом 45 градусов к стропильным ногам. Они необходимы для того, чтобы снизить прогиб стропил по тяжестью собственного веса.
• Обрешетка. Служит основой для настила кровельного покрытия. Мягкая и рулонная кровля нуждается в оборудовании сплошной обрешетки из листов влагостойкой фанеры, а для профнастила и металлочерепицы достаточно решетчатой

Наличники на деревянные двери: нюансы выбора и особенности монтажа

Преимущества крыши шатрового типа

Шатровая крыша сложна в проектировании, а монтаж требует применения немалых усилий и опыта. Строители утверждают, что такой вариант стропильной системы обладает большим количеством преимуществ и является весьма популярным среди застройщиков загородных домов. Крыша имеет много плюсов:

1. Шатровая форма обладает хорошими аэродинамическими свойствами. Она довольно устойчива перед сильными ветрами и ураганами.
2. В регионах с большим количеством снежных осадков шатровая форма является хорошим вариантом, ведь угол ската находится в пределах 25-50о, что не позволяет снегу задерживаться на кровле.
3. Скаты шатровой крыши меньше подвержены разрушению от большого количества осадков. Они более устойчивые, чем торцы двухскатных конструкций.
4. Устройство системы позволяет сэкономить, потому что не нужно устанавливать фронтоны, а значит материалов для строительства нужно меньше.
5. Под шатровой крышей можно организовать мансарду. При отсутствии боковых частей дома установка мансардных окон становится обязательной, однако для современных технологий это не является проблемой.

Заключение
