Рулонные или секционные ворота

Сроки поставки и гарантия

Самые короткие сроки поставки, как это не странно будут у
Hormann Renomatic 42, поскольку они всегда на складе в 23
размерах и 6 цветах. Учитывая, что можно подрезать складские
ворота в представительстве, с сохранением гарантии, мы с
большой долей вероятности можем предложить Вам
немецкие ворота по отличной цене. У Алютеха складская
программа поскромнее, 16 типоразмеров в коричневом
цвете RAL8017, и три типоразмера в цвете Темный дуб. У
Дорхана ворота со склада представлены в 13 размерах и 4
цветах, но забрать их на следующий день, как у Алютеха или
Херманна не получиться, нужно подождать 3-4 дня, пока их
скомплектуют. Это все касается т.н. ворот по акции. А под
заказ у Херманн сроки от месяца до двух. У Алютеха
большинство ворот приезжает в среднем за 10 дней,
исключение панель филенка, ее придется ждать целый месяц.
У Дорхана все ворота, включая филенку будут готовы в течении
7 дней.

Ворота по акции,
на складе Hormann в Подмосковье

Сроки заказа

Hormann
LPU67 Thermo

35

дней

Hormann
LPU42

30

дней

Hormann
Renomatic 42

1*

день

Алютех
Trend

1*

день

Алютех
Prestige

10

дней

Дорхан
RSD02

7

дней

*На ворота из наличия

Самая большая гарантия на хермановскую акцию Renomatic 42, целых 10 лет, причем и на ворота и на
автоматику. На все остальные серии немецкий производитель дает 5 лет гарантии на все. У Алютеха и
Дорхана стандартные 2 года на ворота и 3 года на приводы.Следует помнить, что первый год гарантии дилер,
который устанавливал Вам ворота (надеемся, что это будем мы), бесплатно выезжает к вам на объект и
устраняет все неисправности. А вот далее гарантию выполняет завод-изготовитель, и выезд мастера будет
платным.

Гарантийные сроки на ворота и автоматику*

Hormann
LPU67 Thermo

5

лет

Hormann
LPU42

5

лет

Hormann
Renomatic 42

10

лет

Алютех
Trend

2

года

Алютех
Prestige

2

года

Дорхан
RSD02

2

года

*У Алютех и Дорхан, гарантия на автоматику 3 года

Автоматика для секционных ворот

Удобнее всего открывать секционные ворота удаленно, особенно в ненастную погоду, например, во время проливного дождя. На данный момент существует несколько вариантов автоматизации ворот.

Первый вариант: установка мотора на потолок

Данный мотор имеет соединение с механизмом открывания ворот с помощью цепей. Такие приводы устанавливаются только при стандартном или пониженном расположении ворот. Такой механизм значительно дешевле остальных. такая стоимость получатся от того что привод используется самый простой, и большой мощности ему не требуется.

Второй вариант — осевой привод

Данный привод устанавливается над верхней осью, такой привод более мощный и дорогой.

Используется осевой привод в случае если достаточно места над проемом, и только при вертикальном или стандартном подъеме ворот

Можно обратить внимание, что стандартные виды подъема ворот подходят только для стандартных или средних видов ворот. При других случаях, механизмы и приводы определяются в индивидуальном порядке

Открытие ворот в автоматическом режиме может происходить с использованием различных устройств:

С помощью пульта установленного на внутренней стене гаража. Данный вид автоматизации очень прост в реализации, с помощью обычных проводов и клавиши выводится провод на клавишу, с помощью которой и будет подаваться сигнал на открытие или закрытие ворот. В этом случае придется выходить из машины для открытия ворот.

С помощью пульта или брелка. В таком варианте на привод устанавливается приемник сигнала, брелок выступает передатчиком сигнала

При выборе такого варианта нужно обратить внимание на диапазон используемых радиоволн, чтобы они не конфликтовали с уже имеющимися у вас радиоприборами.

С помощью компьютера или смартфона. В данном случае в привод устанавливается микро компьютер, который обрабатывает сигналы, получаемые со смартфона

Больше всего распространены брелки. Они достаточно дешевы, и позволяют иметь свободный доступ к механизму.

Общий вид секционных ворот

Секции подъемных ворот могут иметь разный внешний вид. Существует несколько стандартных вариантов исполнения лицевой части ворот.

Лицевой профиль бывает SML вида,

также бывает в виде микроволны и филенки.

Эти варианты почти всегда есть в наличие у производителя. Конечно, бывают и нестандартные виды отделки внешней части секций, но они чаще всего изготавливаются на заказ, и цена будет кардинально отличатся от стандартных вариантов.

С помощью окрашивания ворот в различные цвета можно добиться уникального сочетания текстуры секций, которая может быть выполнена в виде древесины или даже морской волны. В первую очередь краска должна предотвращать коррозию метала, и препятствовать любым природным воздействиям.

Рулонные ворота

Работают по принципу всем известных роллет – удобно, красиво, функционально. На сегодняшний день роллетные подъемные ворота для гаража весьма популярны и на строительном рынке представлены многими известными производителями. Их стоимость очень разнится, в зависимости от вида профиля, размеров, наличия утеплителя, даже оттенка роллет.

Состав рулонных подъемных ворот

1. Алюминиевая створка ворот. Она состоит из набора роллетных профилей – их конфигурация может быть различной и всегда устанавливается по выбору покупателя. Если ворота выходят на дорогу или находятся на границе участка, то следует предпочесть экструдированный профиль, жесткость которого выше всего.Такая створка будет отличной защитой не только от атмосферных явлений, но и от непрошенных гостей или механических повреждений.

Если есть необходимость в теплых воротах, а это важно, если гараж отапливаемый, то створка выполняется из пенозаполненного профиля. Кроме того, у роллетных ворот есть особенность: они прекрасно выполняют воздухообмен без потерь тепла, для этого в полотно встраиваются специальные вентиляционные блоки

2. Система направляющих. Эта конструкция может быть разной, в зависимости от каждого конкретного строения: усиленная, стандартная, двойная или угловая.

3. Защитный короб. Разновидностей коробов очень много, они могут быть экструдированные, роллформинговые, окрашенные в различные оттенки и с нанесением определенных текстур. Все виды защитных коробов снабжены боковыми крышками.

4. Механизм управления. Если гаражный проем небольшой, и, соответственно, створка ворот маленькая, то возможна система ручного подъема и опускания ворот. При наличии большой створки, рациональнее использовать автоматику.

Способы установки

Подъемные рулонные ворота для гаража весьма популярны среди покупателей благодаря своей универсальности. Установить их проще любых других моделей. Мало того: такие ворота подойдут практически под любой гаражный проем и нет необходимости переделывать въезд или заказывать индивидуальный размер ворот!

Способов установки есть несколько:

1) Накладные ворота. В этом случае, защитный короб располагается над дверным проемом, а направляющие с двух сторон. Это классический метод, для него не нужны никакие подготовительные работы, поэтому, при наличие необходимого пространства для установки, этот способ наиболее популярен.

2) Встроенные ворота. Защитный короб располагается внутри проема снаружи или внутри помещения.

3) Безкоробные ворота. Устанавливаются без защитного короба. Конечно, такая модель будет актуальна только в закрытом помещении, когда ворота не выходят на улицу, а, допустим, гараж находится под крытым навесом.

Следует также отметить, что рулонные подъемные ворота для гаража – это не только надежно и практично, но и красиво и элегантно внешне. Сами ворота и защитный короб могут иметь различные цветовые решения и фактуры. Как правило, роллеты представлены в 14 базовых оттенках, а в зависимости от изготовителя, палитра может быть значительно расширена.

Некоторые производители предлагают дизайн профилей «под дерево» и другие текстуры. Ворота можно подобрать под любой стиль здания. Оцинкованные части ворот также могут быть как в металле, так и с цветным покрытием.

Параметры выбора

Типы подъема секционных промышленных ворот

Выбор типа подъема промышленных секционных ворот зависит от конструкции потолка, положения вала, фиксирующего барабаны с пружинами, геометрии направляющих и других архитектурных особенностей помещения, в котором будет выполняться монтаж. Правильный подбор рабочих механизмов позволит минимизировать затраты на установку и использовать имеющееся пространство с максимальной эффективностью.

Наклонный подъем

Используется на объектах с наклонной крышей. Расположение вала при монтаже промышленных секционных ворот с наклонным подъемом может быть верхним либо нижним. Наклонный подъем оптимален при высоте притолоки от 500 мм и угле наклона кровли от 45 градусов. Такой вариант подъема характерен для объектов со скатной крышей. При установке тяжелых ворот подъем наклонного типа обеспечивает легкость опускания полотна из горизонтального положения.

Вертикальный подъем

Подходит при установке ограждений секционного типа на промышленных объектах с высокими потолками. Для эффективной работы конструкции должны соблюдаться параметры расположения притолоки выше проема на 250-580 мм. Вал может располагаться сверху либо снизу. Вариант отличается более дорогим исполнением по сравнению со стандартной конструкцией из-за использования комплектующих повышенной прочности.

Низкий подъем

Вариант характерен для помещений с низкой притолокой, величина которой находится в пределах 220-350 мм. Невысокая нагрузка на пружины обеспечивает стабильную работу всей воротной группы. При необходимости конструкция системы может изменяться посредством установки специальной радиусной направляющей, обеспечивающей низкий подъем.

Стандартный подъем

Вариант обеспечивает классический способ открывания секций под прямым углом с установкой вала и пружин над воротным проемом. Для установки по стандартному варианту высота притолоки должна находиться в пределах 350-600 мм. Данный подъем отличается экономичностью и невысокой стоимостью исполнения. Оптимальное решение для промышленных секционных ворот с торсионной пружиной.

Высокий подъем

Варианты сендвич панелей

Мы уже установили

Цветовая гамма

Горизонтальный профиль S-гофр часто используется при оформлении гаражных ворот, являясь классическим и универсальным вариантом. Особенность его рисунка заключается в часто повторяющихся горизонтальных линиях. На его поверхности расстояние между полосами или пазами составляет всего 125 мм. Такое решение отличается современным и продуманным внешним видом, который отлично сочетается с большинством фасадов различных объектов.

Оптимальная толщина, в сочетании с качественным уплотнителем, гарантирует надежное соединение панелей между собой. По умолчанию имеется защита от защемления пальцев, что обеспечивает безопасность и комфорт эксплуатации. Стальные листы в конструкции соединяются в специальный замок, что обусловливает их высокую надежность.

Мы уже установили

Цветовая гамма

Поверхность M-гофр отличается наличием горизонтальных полос и специальным пазом, расположенным по центру панели. Изделие отличается оптимальной толщиной, обеспечивающей высокий уровень прочности. Также имеется защита от защемления пальцев, чтобы конструкция была максимально безопасна в использовании.

Стальные листы, применяемые в конструкции, соединяются между собой в замок. Для плотного прилегания панелей используется специальный уплотнитель, сохраняющий свои свойства даже при регулярных перепадах температур.

Подобная поверхность станет отличным дополнением для коттеджей с урбанизированным дизайном, подчеркнув все преимущества фасада. Долговечность и надежность обеспечивает специальное полимерное покрытие, защищающее от коррозии.

Мы уже установили

Цветовая гамма

Панели L-гофр имеют наиболее широкий размер и у них отсутствуют горизонтальные полосы. На полотне их можно заметить только в местах соединения отдельных панелей. Высокую плотность прилегания элементов друг к другу обеспечивает качественный уплотнитель. Он подобран так, чтобы выдерживать регулярные перепады температур. Панель отличается достаточной толщиной, чтобы выдерживать высокие механические нагрузки без какого-либо вреда для нее.

В изделии имеется защита от защемления пальцев. Высокую прочность придает соединение стальных листов в специальный замок. Такая поверхность отлично подходит для использования в сочетании с современными фасадами, подчеркивая преимущества оригинальных дизайнов.

Мы уже установили

Цветовая гамма

Панель «Микроволна» создана специально для тех клиентов, которые боятся, что случайное повреждение или царапина испортят внешний вид. На ней имеется частый рисунок из горизонтальных полос, который скрывает небольшие дефекты. Такая панель долгие годы будет казаться свежей и новой, даже при очень активной эксплуатации; при этом поддерживать ее в таком состоянии очень просто.

Изделие отличается специальным покрытием, обеспечивающим защиту от коррозии, даже при регулярном контакте с влагой. Оно подготовлено к частым перепадам температур, отличаясь необходимо высокой прочностью. Толщина панели позволяет ей выдерживать большинство механических нагрузок, сохраняя свою целостность.

Автоматические приводы

Все заводы выпускают автоматику под собственным брендом

Следует обращать внимание на тип рейки,
она бывает цепная и ременная. Ремень лучше, тише, не растягивается, не требует обслуживания, но стоит
дороже

У немецких моторов только ременные рейки, у Алютеха и Дорхана можно выбирать. По качеству
все моторы хорошие, и имеют гарантию миниму 3 года. Но если берете Херманн по акции, то будет 10 лет.
Мы привели лишь малую часть из заводских линеек. У Алютеха есть так же скоростные модели, и еще
возможно заказать немецкую автоматику Marantec, но с появлением отличной алютеховской линейки,
большинство ворот заказывают с ней. Херманн недавно обновил линейку, выпустив 4-ю серию. Двигатели
стали резвее, обзавелись красивой светодиодной подстветкой (как у Алютеха), теперь ими можно управлять
со смартфона.

Макс. площадь полотна

Тяговое усилие

Скорость открывания

Энергопотребление в режиме ожидания

Управление через сеть Bluetooth

Управление через сеть Wi-Fi

Двусторонняя связь для опроса положения ворот

Шифрование сигнала по стандартам интернет-банкинга

Совместимость с системами SmartHome

Страна производства

Стоимость в комплекте с ременной рейкой

Doorhan
800 PRO

11,5 м 2

800 Н

150 м/с

6 Вт

Нет

Нет

Нет

Нет

Нет

12300 руб

Alutech
Levigato 800

11,2 м2

800 Н

150 м/с

2 Вт

Нет

Нет

Нет

Нет

Нет

15400 руб

Hormann
ProMatic 4

11,25 м2

750 Н

200 м/с

1 Вт

Опционально

Опционально,
со шлюзом BiSecur

Встроенная*

Встроенное

Встроенная поддержка

24600 руб

Hormann
SupraMatic 4 E

13,75 м2

800 Н

250 мм/с

1 Вт

Встроенное

Опционально,
со шлюзом BiSecur

Встроенная*

Встроенное

Встроенная
поддержка

32400 руб

*Необходим пульт ДУ HS5BS, стоимость 2900 руб.

01.09.2018

Так кто же все таки лучше?

Стоимость

Простота сборки

Теплоизоляция

Гарантия

Соотношение
цена/качество

Doorhan 21

Стоимость

Сложность сборки

Теплоизоляция

Гарантия

Соотношение
цена/качество

Alutech 23

Стоимость

Сложность сборки

Теплоизоляция

Гарантия

Соотношение
цена/качество

Hormann 22

Стоимость

Сложность сборки

Теплоизоляция

Гарантия

Соотношение
цена/качество

Советуем расслабиться, любой из вариантов будет хорошим выбором. Дорхан
выбирают, когда нужны дешевые ворота, без переплаты за лишние функции.
Алютех это золотая середина, качественные и относительно доступные ворота,
отвечающие всем мировым стандартам, особенно выделим серию Prestige, за
массивную конструкцию, нержавеющую фурнитуру и двойные ролики. А вот с
Херманн все не так однозначно. Акционные Renomatic 42 будучи действительно
доступными воротами быстро стали популярными, особенно помня о 10-летней
гарантии. А LPU42 и LPU67 по прежнему, премиальный продукт, для
состоятельных людей. Компания ВОРОТА-ГРУПП.РФ является официальным представителем всех трех заводов, поэтому у нас Вы можете заказать ворота в гараж, навес, или загородный коттедж, по низким ценам, с доставкой и монтажом в Москве, и по всей территории Московской области. Мы также можем оформить доставку в Ваш регион, транспортной компанией.

Рассчитать ворота? Звоните!

8 (495) 532-47-90

Внешний вид. Уверены, что Вам понравится

Рисунки сэндвич-панелей.

Сразу скажем, что сами сэндвич-панели по прочности и теплоизоляции между собой ни как не отличаются, разница только в выштамповке на лицевой стороне.

Горизонтальная полоса

Доска

Широкая полоса

Волна

Филенка

Доска

Горизонтальная полоса

Широкая полоса

Волна

Филенка

Фактура поверхности

Поверхность сэндвич-панели не гладкая, а имеет особую фактуру. Сделано это не просто так. Такая структура накатана для того что бы скрыть мелкие царапины и повреждения, которые могут появиться в процессе эксплуатации.

Апельсиновая корка

Доска

Базовые оттенки поверхности

По Вашему выбору панель с наружней стороны может быть окрашена в один из 11 базовых оттенков. Внутренняя сторона всегда окрашена в RAL 9003 (белый). Но за доплату можно обе стороны окрасить в любой цвет по каталогу RAL.

Цвета имитирующие деревянную поверхность

Специальная методика окраски позволяет максимально точно передать красоту деревянной поверхности. Доплатив 10% к стоимости, Вы можете заказать цвет Золотой Дуб или Венге.

+10%

≈ 2900 руб

Широкая полоса в цвете Золотой Дуб

Горизонтальная полоса в цвете Золотой Дуб

Доска в цвете Венге

Филенка в цвете Темный Дуб

Облицовка полотна алюминиевыми панелями PREMIUM

Вы можете заказать отделку полотна алюминиевыми панелями с различными декоративными элементами. Отделка Хай-Тех это аналог Т-гофра от Херман, но значительно дешевле. Стиль Кантри и Классик вообще не имеет аналогов у конкурентов.

+25% к цене изделия

Hi-Tech B1

Hi-Tech B2

Hi-Tech B3

Hi-Tech B4 белый

Hi-Tech B4

+75% к цене изделия

Classic B1 Золотой Дуб

Classic B1

Country B1

Classic B2

Какие серии секционных гаражных ворот выпускают Алютех, Дорхан и Херманн?

Секционные ворота отличаются не только производителями, но и сериями внутри каждого завода.
Ниже краткий обзор по самым популярным сериям большой тройки.

Hormann LPU42

Основная серия Херманн — доступно огромное количество опций и вариантов отделки, мотивов и прочих
«фишек». Цена сильно зависит от комплектации — это все равно что покупать Мерседес, за счет опций
стоимость легко может увеличиться в 2-3 раза, по сравнению с базовой комплектацией. Качественный и
технологичный продукт, все очень точно, каждый винтик взвешен, и находится на своем месте. Подробнее
про LPU42 здесь.

Hormann Renomatic 42

Фактически это те же LPU42, только в 23 стандартных размерах, и в 6
цветах. Всего 138 вариантов. Херманн постоянно поддерживает складской
запас, и эти ворота мы можем привезти и доставить уже на следующий
день. Но так же возможно заказать Renomatic 42 и индивидуального
размера. В этом случае срок поставки из Германии составит от 1 до 2
месяцев. Все о серии здесь.

Hormann LPU67 Thermo

Серия с супер-толстой сэндвич-панелью в 67мм толщиной и
терморазрывом панели. Цена будет тоже супер, около 130-150 тыс.
рублей за ворота средних размеров. Это конечно очень теплые и
хорошие ворота, но в силу своей стоимости популярностью пользуются
лишь у состоятельных граждан.

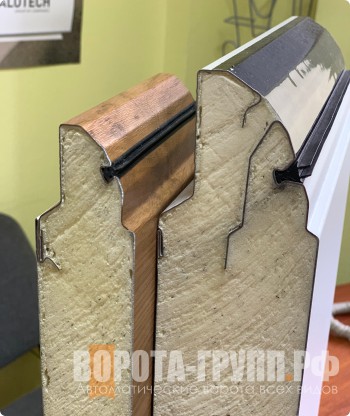

Панель LPU42 и LPU67 Thermo

Алютех Тренд

Алютех Prestige

С 2019 года минский завод переименовал свою основную серию Классик в Престиж, доработав
конструкцию и добавив ряд интересных опций. Собственно, корни серии тянутся из той же Германии, ведь
все узлы и панели для нее, с 90-х годов, белорусы выпускали совместно с немецкой компанией Gunther Tore
AG, одной из старейших на немецком рынке. А сегодня ворота, к тому же, обзавелись сдвоенными
ходовыми роликами, модными ручками, появилась цифровая печать, и возможность нанести любое
изображение на лицевую сторону полотна. Отличные ворота, по многим аспектам не уступают немецким, а
по уровню оснащения даже богаче, при том что стоят дешевле. Подробнее о серии здесь.

Doorhan RSD01 и RSD02

Почему Алютех теперь часть компании Hormann?

В 2018 году крупнейший европейский производитель ворот
Hormann, приобрел 75% акций корпорации Алютех, которая
является крупнейшим производителем ворот в Восточной Европе.
До сделки 100% акций принадлежали основателю компании,
генеральному директору Алексею Жукову. Смена владельца не
отразилась на направлении деятельности минской компании,
бренды Алютех и Херманн продолжат независимое
существование. Семья Херманн не намерена вмешиваться в
дела самого успешного в Беларуссии частного предприятия, и
Алексей Жуков продолжает руководить компанией. Минский завод
при этом, получил доступ к немецким инвестициям и технологиям.

Мартин Херманн
и Алексей Жуков

Цена секционных ворот

Большинство покупателей интересуются не столько качеством секционных ворот, сколько в первую очередь,  их стоимостью, которая регулируется в зависимости от многих факторов, таких как модель, технические индивидуальные особенности, производитель или внешний вид.

В числе дорогостоящих моделей стандартных секционных ворот:

• Автоматические с пультом ДУ;
• Панорамные, сделанные из прозрачных прочных панелей;
• Дизайнерские, включающие в себя оригинальную раскраску, декоры или подсветку.

Среди дешевых вариантов – ворота, которые хотя и не имеют таких особенностей или возможностей, но все равно выполняют свое прямое предназначение. Хотя среди них можно тоже выбрать разную расцветку. Автоматические ворота будут стоить гораздо дороже, чем ворота с ручным приводом.

Все качественные секционные ворота от солидного производителя должны иметь сертификаты качества, отвечать стандартам и ГОСТам и иметь гарантию на определенный срок службы.

Как устроены секционные ворота

Конструкция секционных ворот состоит из полотна секционных панелей, направляющих профилей, вала и подъемного механизма. Направляющие размещены по обе стороны ворот. В закрытом состоянии полотно лежит в вертикальных направляющих, при открывании панели уходят по горизонтали вдоль потолка.

Секционными воротами небольших габаритов можно управлять вручную, а для дополнительного удобства эксплуатации они оборудуются автоматическим подъемным механизмом с дистанционным пультом, датчиком движения. Тогда не придется выходить из авто, чтобы закрыть или открыть гараж. Особенно это удобно, если погода на улице оставляет желать лучшего.

Все большую популярность набирают механизмы открывания секционных ворот, которые захватывают и считывают информацию о автомобиле или биометрические данные водителя

Стандартная цветовая палитра включает популярные цвета панелей, но для оригинального дизайнерского решения, мы выполним окрашивание в любой оттенок RAL. Эта дополнительная услуга оплачивается дополнительно.

Воспользуйтесь нашим Конфигуратором подбора цвета, чтобы выбрать свой цвет ворот!

Кроме цвета, можно изготовить секции различной текстуры:

• Классическое гладкое;
• Горизонтальная полоса;
• Филенчатое тиснение.

Экструдированные секции ворот позволяют организовать вентилирование помещений, вместо сквозных отверстий можно использовать прозрачные вставки, сквозь которые будет проникать свет

Стоит обратить внимание на секции с расцветкой под натуральное дерево. Они органично смотрятся в экстерьере частного дома

Пошаговая инструкция по установке

Применение определённого алгоритма при монтаже секционных гаражных ворот своими руками обеспечит долговечность конструкции и её надёжность. Если этого не сделать, то со временем на воротах могут появиться искажения и деформации формы, что способно привести к разрушению всей конструкции.

Необходимая разметка

Начитают монтаж с разметки под крепления направляющих элементов конструкции. Для этого берётся одна панель и размещается в проём. С левой и правой стороны делается отступ 3 см и отмечается карандашом. Та же работа проделывается сверху и снизу проёма. Потом берётся строительный уровень, и проводится линия от пола до потолка. Эта работа проделывается с левой и правой стороны проёма.

Крепление каркаса

По сделанной разметке просверливают несколько отверстий диаметром 12 мм по периметру. В отверстия вбиваются дюбеля, направляющие прикладываются и наживляются шурупами. Крепежи в полотно монтируются после выравнивания по вертикали.

После этого к уже прикреплённым вертикальным направляющим монтируют горизонтальные и фиксируют удерживающей планкой. Части каркаса на стыках прикрепляют между собой с помощью болтов и гаек. После того как каркас будет установлен на своём месте, проверяются зазоры между рамой и стеной. Если просветы есть, то убираются они с помощью металлических пластин, чем также выравнивают цельную конструкцию. Более мягкие материалы для этого не рекомендуется использовать, поскольку они могут деформироваться со временем от веса.

Сборка полотна

Нижняя часть створок оборудована угловыми кронштейнами. Их необходимо прикрепить с помощью 4 саморезов. На верхнем краю полотна есть отверстия для крепления петель. Их нужно приложить к панели, выровнять и прикрепить саморезами. Дальше поочерёдно петли ставят на среднюю и верхнюю панель соответственно. Затем монтируют ролики и боковые опоры, чтобы полотно могло свободно передвигаться по направляющим. В направляющие сначала вставляется нижняя секция, потом средняя и верхняя. Все они поочерёдно крепятся петлями.

Монтаж автоматических механизмов

Сверху и снизу опорных стоек крепятся кронштейны. К ним прикрепляются торсионные механизмы, но расположены они будут под потолком (сверху конструкции). В торсионном механизме с левой и правой сторон ставят пружины. Они прикрепляются соединительной системой, а также дополнительными кронштейнами. По бокам механизм затягивается гайками и болтами.

К кронштейну необходимо прикрепить защитное устройство для обеспечения безопасности в тех случаях, когда пружины оборвутся. Оно также крепится болтами.

К нижнему кронштейну прикрепляется конец троса. Его необходимо сложить в петлю, надеть на кронштейн и вставить клин. Временно он фиксируется шурупами. Для крепления пружин необходимо воспользоваться инструкцией от производителя. В ней указано допустимое количество оборотов для конкретной модели. Временно пружины крепятся специальными крепёжными элементами, которые снимаются после того, как гайки с болтами будут зафиксированы.

Последним этапом будет установка ограничительных подушек. После этого нужно зафиксировать амортизаторы. К барабанам нужно прикрепить тросы.

Для проверки правильности установки пружин конструкции полотно опускают до полуоткрытого состояния и останавливают. При правильном монтаже в таком положении оно будет расположено параллельно полу, не станет дёргаться, шататься или произвольно опускаться. Если есть колебания, рывки при работе или другие дефекты, необходимо проверить торсионные механизмы, натяжку пружин и систему в целом.

Устройство и принцип действия разных видов подъёмных гаражных ворот

Конструктивное исполнение дверных гаражных систем может отличаться. Предлагаем познакомиться с устройством и принципом работы подъёмных ворот различного вида.

Конструктивное исполнение может отличаться

Подъёмные секционные гаражные ворота

Подобные конструкции состоят из нескольких подвижных полотен, соединенных петлями. С края к каждой части прикреплены специальные ролики, движущиеся по направляющим, закрепленным в дверном проеме. При открытии подъемные секционные гаражные ворота плавно поднимаются к потолку, позволяя сэкономить внутреннее пространство.

Секции плотно прилегают друг к другуЦветовое решение может быть разнообразнымподъемные секционные ворота

Подъёмно-поворотные ворота для гаража: отличительные особенности

Полотно такой дверной системы изготавливается цельным и полностью закрывает проем. При открывании подъемно-поворотных ворот для гаража створка поднимается и размещается перпендикулярно первоначальному положению.

Полотно смещается вверх

Для изготовления каркасной рамы используется сталь. Некоторые системы дополнительно оснащаются электроприводом, что позволяет автоматизировать процесс управления створкой.

В створке можно предусмотреть калитку

Замер гаражных ворот и подготовка проема

RM- высота проема;
LDB – ширина проема;
H – высота перемычки;
ET – глубина вхождения внутрь помещения;
SL, SR – расстояние от края проема до боковой стены.

Подготовленные проемы должны отвечать следующим требованиям:

1. Поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин.
2. Отклонение рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм/м, но не более 5 мм по всей поверхности.
3. Пространство, необходимое для монтажа ворот, должно быть свободно от строительных конструкций, трубопроводов отопления и вентиляции и т.п.
4. Проем лучше выполнять из сплошных материалов, таких как бетон, естественный камень, цельный кирпич.

Варианты закрывания секционных ворот

Подъемные секционные ворота имеют несколько типов запирания.

Первый способ с использованием пружинных задвижек. Такой вариант подходит, если существует еще один вход в гараж. Задвижка устанавливается на внутренней части ворот или стены. Такой вариант запирания ворот устанавливается в стандартной комплектации, остальные варианты ставят только по просьбе заказчика.

Вариант с использованием ригельного замка. Такой замок требует установку ручки по центру ворот с внутренней или наружной стороны. При повороте ручки засовы выходят из специальных пазов и отпирают ворота.

В варианте, когда на ворота устанавливают автоматический механизм открывания ворот, существует автоблокировка механизма в положении опущенных ворот. Для открытия ворот в таком случае есть несколько способов:

1. В гараже существует трос, с помощью которого можно снять блокировку механизма стоит только потянуть за него.
2. С помощью ключа, который необходимо вставить в ячейку провернуть и вынуть цилиндр, к которому прикреплен трос разблокировки (такое действие не вызовет проблем).

Перечисленные способы разблокировки ворот подойдут, только если открывать ворота вручную. Для полной автоматизации используют механизмы блокировки с помощью самого привода подъема ворот, к нему также можно установить задвижки для блокировки изнутри в случае долгого отсутствия.

Как выбрать подъемно-секционные ворота?

Какой будет цена, механизмы и комплектующие определяют в первую очередь. в Москве сделать грамотный выбор вам помогут рекомендации наших специалистов.

Большое внимание необходимо уделить параметрам используемых для наполнения полотна сэндвич-панелей. В идеале они должны иметь толщину в 4,5 см

Однако для бытового использования достаточно и 3,5 см. При более низких показателях створка будет иметь недостаточную прочность и изоляционные характеристики.

Если промышленные створки дешево стоят, это повод задуматься об их качестве. Надежная конструкция оценивается в не менее чем 20 тыс. рублей

При меньших затратах вы не столько сэкономите, сколько рискуете получить низкопробное изделие.
Важно понимать, для каких целей вам нужна продукция. Например, модели для гаражей обычно имеют глухое полотно и стильный дизайн, а для цехов — небольшие окошечки и оформление попроще

В случае с автомойками и автосервисами чаще всего выбирают панорамные конструкции с полным остеклением, улучшающие естественное освещение в помещении.

Ремонт и обслуживание

Установка

Монтаж секционных ворот

Устанавливать секционные ворота самостоятельно не рекомендуется из-за сложности конструкции. Для ее изготовления применяются профильные направляющие, кронштейны, секции, барабан, трос, вал, пружины и другие детали. Принцип работы секционных ворот – движение полотна по направляющим, которые соединены с элементами конструкции при помощи уголков. Подъем створки может быть низким, высоким, наклонным, стандартным и вертикальным.

Секционные ворота изготавливают в цеху. Сначала варят раму, потом приваривают к ней остальные элементы. Перед монтажом секционных ворот выполняют необходимые замеры, определяют наиболее подходящий способ подъема полотна. Он зависит от формы и высоты потолка, а также имеющегося над ним пространства. Если подойти к установке ворот грамотно, можно обойти любые потолочные препятствия. Далее составляют подробный чертеж, в котором указывают размеры конструкции и места крепления элементов.

Секционные ворота, в отличие от других, устанавливают в проемах любой формы. Их с успехом монтируют даже в полукруглые арки. Монтаж секционных ворот возможен практически в любых строительных условиях.

За долгий срок работы специалисты компании «Москомплект» приобрели богатый опыт по установке секционных ворот. Мы принимаем заказы любой сложности и по индивидуальным заказам. Мы выполняем качественный монтаж в короткие сроки, на каждую выполненную работу даем письменные гарантии.
