Схемы подключения фотореле для уличного освещения

Главная функция фотореле – это подача электропитания с наступлением темноты и его отключение с рассветом. Таким образом, это автоматический выключатель, который действует без вмешательства человека. Роль кнопки отключения играет светочувствительный элемент. Схема подключения фотореле аналогична: на прибор идет подача фазы, прерывается на выходах, а при необходимости цепь замыкается, вследствие чего напряжение подается на лампы или прожекторы.

Статья по теме:

Для обеспечения работы фотореле тоже требуется электропитание, поэтому на определенные контакты подсоединяют ноль. Так как освещение предполагается в открытой местности, есть необходимость подключения заземления.

Важно правильно соединить проводники, выходящие из корпуса самого регулятора с лампой и сетью

К сожалению, нет универсальной схемы подключения, которая подошла бы ко всем типам фотореле, но определенные моменты характерны для всех операций. Их необходимо учитывать, особенно в случае установки фотореле своими руками.

Практически во всех моделях реле на выходе имеет три разноцветных провода, которые соответствуют таким обозначениям:

• черный – фаза;
• зеленый – ноль;
• красный – фаза, коммутирующая на источник света.

Для обеспечения дополнительных функций можно приобрести фотореле с датчиками движения или таймерами

Пошаговая инструкция подключения фотореле для уличного освещения

Приведенная ниже инструкция подскажет, как поэтапно, быстро и правильно подключить фотореле:

1. Предварительная установка распределительного щитка. Обычно его монтируют на стене, в нем осуществляют соединение проводников.
2. Подключение фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству. Обычно в качестве крепежа используют кронштейн. Его устанавливают в месте, где на реле будут попадать прямые лучи солнца, но при этом изолированы другие источники света.
3. Корректировка системы с использованием регулятора, то есть выбор параметров реагирования прибора на конкретные условия изменения освещенности.
4. Установка регулятора производится на внешней части устройства с соответствующими техническими характеристиками: диапазон чувствительности – 5-10 лм; мощность – 1-3 кВт, порог допустимого тока – 10А.

Если прибор монтируют в середине электрощитка со сложной конструкцией, куда не проникают солнечные лучи, то реле и выключатель устанавливают отдельно друг от друга. Соединяют части устройства между собой специальными кабелями.

Подключается фотореле согласно схеме, которая находится в техдокументации, прилагаемой к самому устройству

При установке уличного освещения рекомендуется соблюдать такие правила:

1. Прибор с внешним фотоэлементом лучше размещать таким образом, чтобы исключить прямое попадание света от устанавливаемого светильника. В ином случае устройство будет работать с ошибками.
2. Чтобы проверить, правильно подключена схема или нет, необходимо подсоединить пускатель к электросети. Результат будет ясен при срабатывании светильника.

Нюансы в схемах подключения датчика света

Тот факт, что фотореле подбирается с учетом предполагаемой нагрузки, может отразиться на стоимости изделия: в зависимости от мощности возрастает цена. Поэтому с целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя. Это специальный прибор, предназначенный для частого срабатывания режимов вкл./выкл. Использование пускового механизма позволяет подключить питание, применив фоточувствительный элемент с минимальной нагрузкой.

Таким образом, фактически происходит включение исключительно магнитного пускателя, поэтому во внимание берется только мощность, потребляемая им. А вот уже на выводах магнитного пускателя допускается использование более мощной нагрузки

С целью экономии средств можно обеспечить подачу питания не через фотодатчик, а посредством магнитного пускателя

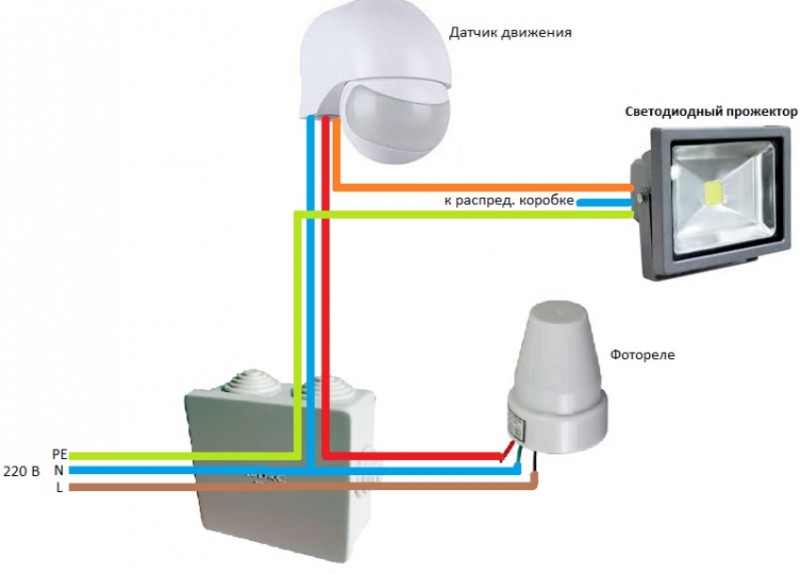

В том случае, когда, помимо датчика день/ночь, необходимо подсоединить устройства с дополнительными функциями, например, таймер либо датчик движения, то их устанавливают после монтажа фотореле. При этом порядок очередности дополнительных приборов неважен.

Если функция таймера или датчика движения предусмотрена в строении устройства, но она не нужна в конкретном случае, то эти приборы просто исключают из общей схемы, то есть к ним не подводят провода. При этом в случае надобности эти элементы устройства можно будет подключить.

Подбор фотореле для освещения на улице

Прежде чем идти в магазин приобретать фотодатчик для регулировки системы уличного освещения, следует определиться с количеством и типом подключаемых светильников. Для одного-двух фонарей хватит реле, осветительные электроприборы к которому будут подсоединяться напрямую.

Если лампочек много, то фотореле не сможет выдержать проходящий через него ток. В этом случае требуется оборудование с магнитным пускателем.

Здесь светочувствительный переключатель запускает специальное устройство, посредством которого уже производится запитка аппаратуры освещения. Т.е. очень многое в выборе модели фотодатчика зависит от мощности подключаемой к нему схемы из светильников.

Особого подхода и обязательного выполнения предварительных расчетов требует подбор фотореле для системы уличного освещения на солнечных батареях. Его мощность и число подключаемых приборов напрямую зависит от среднегодового числа солнечных дней в регионе, а также от количества гелиопанелей в схеме.

Чем больше к фотореле планируется подключить лампочек, тем выше у него обязаны быть параметры коммутируемого тока – на рынке сейчас представлены приборы с номиналом по току в диапазоне 6–63 Ампер, выбирать есть из чего

По типу подключения к электросети светоконтролирующие реле для уличного освещения делятся на:

• однофазные (бытовые, под сеть 220 В);
• трехфазные (для сетей 380 В).

Однако само коммутирующее реле и вся схема с фотодатчиком запитываются напряжением 12 В, которое поступает с понижающего трансформатора. Выбор в пользу однофазного либо трехфазного прибора зависит исключительно от подключаемой к нему сети из лампочек и потребляемой ею мощности.

Для установки фотореле контроля для уличного освещения на частных домах лучше всего выбирать обычные бытовые модели на 220 В. Их с избытком хватит, особенно если к ним будут подключаться экономичные светодиодные светильники.

Технические параметры – на что смотреть

Некоторые импортные электроприборы рассчитаны на сети в 110 либо 127 В. Редко, но на них можно наткнуться в магазинах светотехники. Просто так в российских сетях на 220 В они работать не смогут. Для них потребуется устанавливать дополнительный трансформатор. Лучше сразу брать то оборудование, с подключением которого будет меньше проблем.

Первый и главный показатель – степень защиты. Для установки под открытым небом следует выбирать модели с герметичным корпусом под IP65 и выше. А для монтажа под крышей или в защищенном щитке вполне подойдет устройство с IP44.

Второй параметр – порог срабатывания, который выражается в Люксах. Обычно это диапазон от 2 до 50 Лк. Фотореле имеет регулировку данного показателя, чтобы пользователь мог настроить его свои под личные предпочтения. Приобретать прибор с нерегулируемым порогом срабатывания стоит только в крайнем случае.

Третий показатель – тип подключаемых ламп. Нередко фотореле предназначено исключительно для работы с лампочками накаливания, создающими активную нагрузку.

Для подключения люминесцентных приборов с уже реактивной нагрузкой требуется брать другой вид сумеречных выключателей. А для подсоединения ртутных либо натриевых светильников нужна аппаратура с дополнительным защитным контуром, рассчитанным на броски пускового тока.

При выборе реле с выносным фотоэлементом необходимо учесть длину кабеля между ними – он имеет определенные ограничения, менять его на больший по метражу нельзя

И последние параметры – габариты и вес. Самая большая по размерам часть фотореле – это блок питания с понижающим трансформатором внутри. Сам фотодатчик (светодиод) имеет совсем небольшие габариты.

Гораздо больше места занимает контактор или магнитный пускатель, через которые подключаются осветительные приборы. Все это должно уместиться в электрощите или возле светильника.

Важны ли дополнительные функции

Многие модели светоконтролирующих реле дополняются датчиком движения и таймером. Первый гарантирует включение освещения только при перемещении по контролируемой территории человека, а второй позволяет полностью отключать прибор днем независимо от уровня естественной освещенности.

Фактически все фотодатчики еще на заводе настраиваются так, чтобы при кратковременном освещении фарами проезжающего автомобиля попросту не срабатывать

Наиболее дорогие модели – это фотореле с электронным табло и программируемым контроллером. Эти приборы позволяют для каждого сезона и случая заложить свою программу работы.

Например, в зимний период освещение будет включаться раньше, а летом позже. Можно также предусмотреть выключение самого реле вместе с уличными светильниками после часа ночи, чтобы они не жгли энергию попусту.

Водяные печи Булерьян

Выбор места для монтажа

Фотосенсор размещён вне зоны освещения фонаря

Если неправильно разместить сенсор, вся система будет работать неадекватно. Поэтому месторасположения фотодатчика должно располагаться:

• далеко от высоких заборов, деревьев, навесов и других препятствий для естественного света;
• в зоне, освещаемой только солнечными лучами, а не фонарями;
• далеко от горючих и легковоспламеняющихся материалов (на случай короткого замыкания);
• на участках, которые не подвергаются химическим воздействиям и механическим ударам.

Также желательно, чтобы сенсор находится не слишком высоко, тогда его время от времени можно будет протирать от пыли, не пользуясь лестницей.

Как правильно установить и подключить фотореле

Установить на улице светореле со встроенным фотодатчиком довольно просто и быстро. Для этого в его конструкции, как правило, предусмотрен специальный кронштейн с отверстиями под крепеж. С его помощью устройство фиксируют на стене или столбе со светильником. При этом надо учитывать следующее:

1. В питающей сети, к которой подключается устройство, должно быть напряжение ~220 В (допустимое отклонение ±10 %). Надо также убедиться в соответствии мощности установленной защиты (предохранителя или автоматического выключателя) номинальной токовой нагрузке коммутируемой осветительной цепи.
2. Нельзя устанавливать устройство вблизи горючих и легко воспламеняющихся материалов, а также химически нестабильных и активных сред.
3. Запрещено монтировать светореле основанием вверх.
4. Размещать устройство надо таким образом, чтобы ничего не мешало дневному естественному свету падать на фотодатчик, а свет от включаемого с помощью фотореле светильника не попадал на него. Перед светореле не должно быть предметов, которые качаются (например, деревьев или их веток).

Подключить устройство к осветительной сети тоже несложно. Перед этим следует ознакомиться с инструкцией к нему. На упаковке и корпусе светореле всегда есть схема его подключения, а также максимально допустимая токовая нагрузка (у большинства устройств 10 А). Ее нельзя превышать подсоединением очень мощных приборов или их чрезмерно большого количества. Прежде чем покупать светореле, необходимо подсчитать общую предполагаемую нагрузку подключаемых к нему светильников – разделить суммарную мощность последних в ваттах на напряжение сети (220 В). Приобрести следует устройство, имеющее 20 % запас.

Его подключают в схему осветительной сети вместо фотореле, которое, в свою очередь, подсоединяют не к светильникам, а к обмотке пускателя. Устройство будет включать пускатель, подавая напряжение 220 В на его катушку, которая при этом замкнет цепь электропитания уличного освещения.

Из корпуса светореле выходят 3 провода, изоляция которых отличается по цвету, что соответствует типу подсоединения к внешней цепи:

• зеленый или синий – ноль;
• черный или коричневый – фаза питания фотореле и коммутируемая на светильник;
• красный – фаза светильника.

Выполнять подсоединение всех проводов следует в распределительной коробке уличного исполнения, которую крепим на стену рядом с фотореле. Проводники подведенного осветительного кабеля соединяем: ноль – с нолями устройства и светильника, фазу – с фазой питания светореле. Красный провод устройства соединяем с фазой светильника.

Как выбрать?

Что нужно учитывать при выборе:

1. Ваши требования к прибору.
2. Набор функций.
3. Способ подсоединения.
4. Климатические особенности вашей местности.
5. Номинальное напряжение сети.

 Советы по выбору:

1. Рекомендуется приобретать для частного использования и освещения подъездов более простые в подсоединении фотоэлементы, зашитые в герметический корпус. Для внутреннего подключения.
2. Выносные элементы, подсоединяемые к DIN-планке в электрощите, как правило, обладают более мощным напряжением. Подключаются к многоярусным источникам уличного освещения. Их сложнее монтировать и не обладая опытом, самим устанавливать не рекомендуется. Используются на предприятиях и заводах.
3. Если в подобном освещении есть необходимость, то учтите, что самый экономный вариант – комбинированный с датчиком движения. Но он дороже более простых устройств.
4. Прибор с таймером легко настраивается на необходимое время срабатывания и стоит дешевле. Экономия электроэнергии будет напрямую зависеть от установленной продолжительности освещения.

Виды и возможности современных фотореле

Обычные простые устройства оснащены только фотодатчиком и будут включать и отключать освещение независимо от текущего времени суток, а только в соответствии с сезонной продолжительностью светового дня и установленной настройки порога срабатывания. Но есть и более сложные, комбинированные светореле:

• С фотоэлементом, совмещенным с датчиком движения – встречаются чаще всего. Обеспечивают автоматическое включение освещения только при обнаружении движения. В светлое время суток фотодатчик блокирует срабатывание светореле.
• С встроенным таймером – дает возможность устанавливать определенное время включения освещения. Его можно настроить так, что светильники будут работать только ночью либо исключительно в нужное время, либо в темное время суток, но в заданном промежутке времени.
• С датчиком движения, совмещенным с фотоэлементом, и встроенным таймером – встречаются реже всего. Оснащены электронным табло и обеспечивают настройку включения освещения в разнообразных вариантах: только ночью; в определенное время; при обнаружении движения; в различных комбинациях.
• С функцией программирования – в них можно задавать программу управления включения освещения. Например, для каждого времени года, чтобы зимой светильники зажигались раньше, но только до полуночи, а летом – позже, но светили дольше.

Фотореле может быть наружного исполнения (в герметичном корпусе) и внутреннего. В первом случае оно предназначено для монтажа на улице, а во втором – для установки в электрощите на DIN-рейку. Устройство может быть с встроенным в корпус или выносным датчиком. Первые размещают только на улице, а вторые, как правило, предназначены только для внутренней установки. Если светореле не для наружной эксплуатации, то оно будет оснащено выносным датчиком, который следует установить на улице и подсоединить к внутреннему модулю управления двумя проводами.

Характеристики и особенности подключения отдельных моделей датчиков: фотореле ФР 601 и ФР 602

Современный отечественный рынок представлен широким рядом моделей фотодатчиков, рассчитанных на разные типы и условия освещения, предполагающие различные мощности ламп и наличие дополнительных функций.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601 и его более усовершенствованный аналог фотореле ФР-602. Производителем приборов является компания ІЕК. Оба вида датчиков характеризуются надежностью и простотой подключения. Различия между моделями несущественные, они работают от тока одинакового напряжения и частоты, а потребляемая мощность равна 0,5 Вт. Внешне приборы полностью идентичны.

Единственное различие заключается в максимальном сечении проводников для подключения. Модель ФР-601 рассчитана на 1,5 мм², а ФР-602 – на 2,5 мм². Соответственно, они имеют различный ток номинальной нагрузки. У фотореле ФР-601 он равен 10А, у ФР-602 – 20 А. Оба прибора имеют встроенный фотоэлемент, а регулировка допустима в пределах от 0 до 50 лк с интервалом в 5 лк.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601

Такие устройства можно соорудить даже в домашних условиях. Главное отличие самодельного прибора от заводского фотореле ИЭК будет заключаться в отсутствии соответствующей защиты. Этот уровень у серийных моделей равен IP44, что подразумевает защиту от пыли и влаги. Схема подключения фотореле ФР 601 и ФР-602 стандартная и простая. Служат изделия долго и выдерживают влияние температур широкого диапазона.

Среди аналогов данного устройства значится модель ФР-75А – фотореле, схема которого более сложна для изготовления в домашних условиях. Прибор менее стабилен и долговечен при практическом использовании.

Светочувствительные датчики высокой мощности: фотореле ФР-7 и ФР-7Е

Рассмотренные выше модели идеально подходят для обеспечения работы уличных светильников на территории дачного участка или во дворе частного дома. Для регулировки освещения на улицах городов и на дорогах используют более мощные модели. К таким относят ФР-7 и ФР-7е, которые могут работать в сети переменного тока 220 В с напряжением до 5 ампер. Настройку данных приборов должны осуществлять специалисты, так как требуется подключение диапазона, равного 10 лк.

Среди недостатков фотореле ФР-7Е, как и его предшественника ФР-7, следует отметить высокий уровень потребляемой мощности. Также у устройств отсутствует необходимый уровень защиты IP40, который предохраняет от негативных воздействий влаги. Кроме того, у моделей не защищен подстрочный резистор на наружной панели, контактные зажимы относятся к открытому типу.

Главным недостатком фотореле ФР-7 яввляется высокий уровень потребляемой мощности

Рассматривая отдельные фотодатчики, нужно упомянуть популярную модель фотореле ФРЛ-11 с внешним фоточувствительным элементом. Прибор работает в большом диапазоне освещенности (2-100 лк). Фотодатчик оснащен защитой IP65, что предусматривает его установку на улице, причем на приличном расстоянии от реле. Устройства используют для регулировки освещения крупных объектов: дорог, стоянок, вокзалов, парков и т.д.

Фотореле ФР-16А относится к разряду наиболее мощных моделей со встроенным фотоэлементом. Датчик реагирования на свет можно настроить на работу в определенном уровне освещенности. Для функционирования прибора требуется коммутируемый ток, равный 16 А, а мощность нагрузки прибора составляет 2,5 кВт.

Установка фотореле в уличном освещении исключает вмешательство человека в процесс регулировки работы осветительных электроприборов, что позволяет значительно сэкономить на потреблении электроэнергии. Покупая оборудование, потребитель должен ориентироваться на параметры устройства, подбирая модель для конкретных целей с необходимой степенью нагрузки. Во время подключения требуется четко следовать инструкции и прилагаемой схеме, а в процессе эксплуатации – рекомендациям производителя.

Особенности подключения проводов

Фотореле любого производителя имеет три провода. Один из них — красный, другой — синий (может быть темно-зеленым) и третий может быть любого цвета, но обычно черный или коричневый. При подключении стоит помнить:

• красный провод всегда идет на лампы:
• к синему (зеленому) подключается ноль (нейтраль) от питающего кабеля;
• к черному или коричневому подается фаза.

Если посмотрите на все выше приведенные схемы, то увидите, что они нарисованы с соблюдением этих правил. Все, больше никаких сложностей. Подключив так провода (не забудьте, что нулевой провод также надо подключить на лампу) вы получите рабочую схему.

Популярные модели печей Булерьян

Печи на основе использования воздушных труб выпускаются под двумя торговыми марками: Булерьян и Бренеран. Первое налаженное производство печей было организовано, как ни странно, не в Канаде, а в Германии. С 1993 года печи стали производиться и в России. Приобрести печь Бренеран стало возможным с 2005 года. Именно в этом году официальный производитель печей российская фирма «Лаотерм» решила переименовать печи Булерьян. Это было связано с улучшением конструкции печей и увеличением срока гарантийного обслуживания до 2,5 лет. На данный момент есть много популярных печей известной марки.

Печь Булерьян

Бренеран АОТ-14

Эта модель является одной из самых громоздких, но способных отопить большое помещение до 400 м3. Весит модель Бренеран АОТ-14 соответственно – 130 кг. Хотя стоит заметить, что многие печи, рассчитанные на меньшие помещения, весят на порядок больше.

Печь выполнена из конструкционной стали. Длительность горения до 10 часов. Камера сгорания рассчитана на 100 литров топлива. Длина дров не должна быть больше, чем 80 сантиметров. Дымоход подключается к задней части печи.

Такая печь подойдет для отопления целого коттеджа.

Аква-Бренеран

Модель Аква-Бренеран является улучшенным вариантом печи, так как отопление происходит за счет нагрева циркулирующей жидкости.

Печь подходит не только для отопления частных домов и гаражей, но также устанавливается в цехах и мастерских. Такая печь способна отопить помещение в 600 м3. Правда, и полная закладка горючих материалов должна осуществляться каждые 6-8 часов.

Конструкция состоит из стали и покрыта жаростойкой краской. В отличие от классических печей, в ней имеется дополнительный водяной бак. У печи есть два регулятора. Один находится на дверце и регулирует интенсивность жара. Второй – на дымоходном патрубке. Это регулятор-газификатор.

Аква-Бренеран – отличное решение для отопления самых больших помещений.

Бренеран АОТ-08 тип 005

Печи типа Булерьян можно использовать не только для отопления дома, но и для приготовления пищи. Для этих целей компания выпустила линейку печей с варочной панелью.

Это газогенераторная печь, которая выручит при отсутствии в помещении плиты. Она подойдет для обогрева помещения в 100 м3. При этом совмещать две функции – готовки еды и отопления комнаты – к сожалению, нельзя. В режиме тление Бренеран АОТ-08 отопит помещение в течение получаса. А во время горения стоит воспользоваться варочной панелью. Варочная панель состоит из двух конфорок. Пища готовится на таком аппарате довольно быстро. К примеру, 6-тилитровая емкость с водой закипит за 30 минут.

Бренеран-АКВАТЭН

Модель АКВАТЭН является уникальной печкой, аналогов которой нельзя найти. Печь похожа по своему строению на другие модели Булерьянов, но все же имеет важные отличия в своей конструкции.

Трубы печи подсоединяются к батареям отопления, по которым бежит вода. Строение труб такое же, как и в воздушных версиях печи Булерьян. Вода подымается по стоку к трубам самотеком. Напорный коллектор осуществляет подъем жидкости до 8 метров.

Также как и других моделей Бренеран, у АКВАТЭН имеется несколько регуляторов интенсивности жара в печи. Печь сделана из высокопрочной стали, которую от коррозии защищает слой специальной краски.

В зимнее время, если нет возможности разместить твердые горючие материалы в бак печи, можно использовать для отопления электрический тэн мощностью в 1 кВт.

Структура сумеречного выключателя

Ключевым компонентом светового реле является фотодетектор, в электросхемах могут использоваться транзисторы, диоды, фотосопротивление (фоторезистор), фотоэлементы. При перемене величины светового потока, падающего на фотоэлектрический элемент, меняются его характеристики, такие как электросопротивление резистора, перемена состояния электронно-дырочного перехода в полупроводниковых триодах и диодах, а также перемена напряжения на контактах фотоэлемента.

Затем сигнал обнаруживается усилителем и устройством сравнения (компаратором – в его роли можно задействовать операционный усилитель типа К140УД6, К140УД7 либо аналогичные) и осуществляется переключение двухтактного эмиттерного повторителя, переключая или отключая нагрузку.

Необходимо знать, что фотореле с тиристорным выходом не может функционировать с энергосберегающими лампочками, не предназначенными для этого, и монтируются в регулятор мощности лучистой энергии лампы

Этот аспект нужно принимать во внимание, чтобы не остаться со ставшими неработоспособными световым реле и лампочкой. Теперь разберем пару схем для сборки светового реле в домашних условиях своими силами

Новинки 2020 года

Видео описание

Схема подключения и установка

Установить фотореле можно самостоятельно. Это устройство крепится на вертикальную поверхность в месте, где солнечное освещение пространства находится на достаточном уровне.

При установке этого устройства следует учесть некоторые моменты, которые могут повлиять на нормальное функционирование прибора, а также на его долговечность:

Схема подключения фотореле

1. Если рабочее напряжение прибора – 220 В, то его следует подключить к сети, в которой отклонение от номинала не превышает 10%. Двенадцативольтовые устройства устанавливаются через понижающий трансформатор и выпрямитель тока. Если подключается резервная система, то возможно подключение, от аккумуляторных батарей.
2. Запрещается установка фотореле в местах рядом с легковозгораемыми предметами, а также возле ёмкостей с химическими реагентами и кислотами.
3. Если устанавливается устройство с выносным фотоэлементом, то при покупке устройства необходимо проверить наличие специального кронштейна, на который устанавливается чувствительный элемент.
4. Установка датчика фотореле должна быть осуществлена таким образом, чтобы на него не падал свет от освещения, которое включается этим датчиком.

Схема подключения прибора к регулируемой осветительной системе очень проста, но следует учесть некоторые моменты и правила такого подключения.

Фотореле имеет три провода различного цвета:

• Красный – выносной, коммутирующий провод.
• Коричневый – фазный провод.
• Синий – “0”.

Перед проведением работ по подключению реле, необходимо полностью обесточить проводку.

Синий провод соединяется с “0” подводящей проводки и со светильником.

Красный провод выводится из фотореле напрямую на осветительный контур.

Коричневый – подключается только к фазному проводу проводки.

Если прибор имеет только два провода на выходе, то его необходимо подключить следующим образом:

1. Подключение “фазы” осуществляется к красному проводу устройства.
2. Подключение “0” производится к синему проводу.
3. Вывод электрического тока к потребителям осуществляется на плате, и соответствующие провода закрепляются с помощью клемм.

Такие устройства предназначены для подключения одной лампочки. Если необходимо соединение нескольких осветительных приборов, то их следует подключать параллельно.

Некоторые устройства могут быть подключены к заземлению, поэтому при наличии дополнительного провода или контакта, подключение осуществляется стандартным способом, и “земля” подводится к устройству по 3 – жильному кабелю.

Для подключения проводов наиболее правильным вариантом, будет использование клемм, но возможна и спайка медных проводов с последующей изоляцией.

Все элементы для автоматического включения освещения, предназначенные для работы на улице, имеют степень защищённости не ниже IP44, но при налипании большого слоя снега возможно серьёзные перебои в работе такого устройства. Поэтому датчик фотореле, желательно установить под небольшим прозрачным навесом. Для изготовления навеса более всего подходит сотовый поликарбонат.

Не стоит размещать фотореле слишком низко. При переносе громоздких предметов, устройство можно легко повредить.

Рекомендуемая высота установки – 2,1 м.

Схема фотореле

Сфера применения

Использование фотореле не ограничивается лишь уличным освещением. Проявив немного фантазии, его можно применять и в других местах, вот некоторые примеры:

• Гараж. Очень удобно, когда, открывая снаружи ворота гаража, свет будет зажигаться автоматически и не нужно на ощупь искать выключатель. Правда это больше актуально в городских гаражах, где свет снаружи горит постоянно. Для загородных домов такая схема будет работать только днем.
• Управление поливом. Еще одно интересное применение фотореле – это активация капельного орошения в ночное время. Отличное решение для дачных участков и частных домов, которое значительно сэкономит ваше время в дневные часы. Будь то лужайка с газоном или грядки, за ночь все будет хорошенько увлажнено без вашего участия. Но тут нужно следить за погодой и отключать систему в дождливые дни.
