Как выбрать накопитель

При выборе бака нужно обращать внимание на два основных параметра: объем и материал изготовления

Объем

Бак-накопитель не стоит путать с гидроаккумулятором. И дело даже не в том, что второй представляет собой напорную емкость, которая регулирует давление в сети благодаря давлению сжатого воздуха на резиновую мембрану.

Максимальный объем гидроаккумулятора – всего 100 литров, стандартный – 24-50 литров. Этого очень мало для снабжения водой в привычном режиме в описанных выше ситуациях.

Гидроаккумулятор не в состоянии компенсировать длительное отсутствие воды в системе

Чтобы понять, какая емкость вам нужна, нужно проанализировать следующие факторы:

Требуемый расход воды в единицу времени. Подсчитать его можно приблизительно, сложив номинальный расход всех приборов, имеющихся в доме – смесителей, унитазов, стиральной и посудомоечной машины. Ещё один способ расчета предлагает умножить суточную потребность в воде одного человека на количество членов семьи. Но эта потребность у всех разная и тоже зависит от наличия в доме удобств. Она может составлять и 60, и 200 литров в сутки. Поэтому ориентируйтесь на свои привычки и условия.

Средний расход воды одним человеком на разные нужды

Производительность автономного источника или график работы централизованной системы. Например, если воду или электричество отключают максимум на пару часов, вам может хватить 100-литровой бочки, и совсем другое дело, если это происходит часто и на длительное время. Так же нет смысла в установке пятикубовой емкости, если за сутки ваша скважина может накачать в неё не более 500 литров.

Материал

Если вы планируете питьевое водоснабжение для дачи – накопительный бак должен быть изготовлен из материалов, не вступающих в реакцию с водой и не влияющих на её вкус, запах и качество. А это или нержавеющая сталь, или пищевой пластик.

Все чаще предпочтение отдается пластику, так как он гораздо дешевле и долговечнее, особенно если речь идет о подземной емкости. Кроме того, он легкий: даже бак внушительных размеров можно установить своими руками без привлечения кучи помощников или специальной техники.

Как видите, баки из нержавейки в разы дороже. Выгоднее покупать пластиковые, но нужно убедиться в качестве материала и его назначении – для хранения питьевой воды.

Устройство и принцип работы

Аккумулятор имеет цилиндрическую, овальную или шарообразную форму. Изготавливается чаще всего из стали, покрытой порошковой краской.

Внутри баллона размещается камера из резины в форме мембраны или груши – это основной элемент оборудования, позволяющий регулировать давление. Устройства с плоской резиновой камерой ещё называют мембранным баком.

При расширении вода поступает в бак, расширяя резиновую камеру. А при остывании мембрана или груша возвращается в исходное положение – теплоноситель выталкивается обратно в систему.

Воздушную камеру наполняет воздух, а давление в этом отсеке устанавливается производителем и позволяет возвращать камеру (мембрану или грушу) в исходную позицию. Заводские параметры 1,5 атмосферы.

Объём определяет не только стоимость, но и соответствие гидроаккумулятора конкретной отопительной системе. Поэтому перед покупкой производятся необходимые расчёты, чтобы определить вместимость бака и обеспечить правильную работу системы.

Закрытый бак позволяет компенсировать любой перепад давления, если его объём был подобран правильно – в соответствии с параметрами системы.

Виды и принцип работы

Принцип работы НС

Накопительный бак для насосной станции применяется, чтобы противостоять гидравлическим ударам и держать запас воды. Расширительный аналог, помимо этих функций, дополнительно стабилизирует напор в водоподающей линии. Он разделен мембранной перегородкой на воздушный и водный отсеки и работает по следующему принципу:

1. Посредством электромеханического реле устанавливается максимально допустимый показатель давления в резервуаре.
2. Во время работы станции происходит нагнетание жидкости в водяной отсек.
3. Воздух во второй камере сжимается, давление увеличивается.
4. Достигнув наибольшего допустимого предела, насос выключается.
5. Оборудование запускается, когда давление падает до минимума.

При потреблении небольшого объема вода станет поступать в смеситель из бачка, при этом насосное оборудование не будет запущено.

Расширительный бачок для каждой модели насосной станции имеет особенности конструкции. Выпускают приборы со встроенной и сменной диафрагмой. Последние варианты предпочтительнее, поскольку в случае разрыва «груши», ее довольно легко поменять. Элемент достается из гидроаккумулятора через фланцевое крепление на горловине конструкции. Во время проведения ремонтных работ гидробака большого внутреннего объема предварительно понадобится проверить, нет ли дополнительного крепления диафрагмы с противоположной от фланца стороны.

Самодельные тепловые аккумуляторы

Ничто не мешает собрать теплоаккумулятор для системы отопления своими руками – для этого необходимо провести расчеты и нарисовать чертеж, ориентируясь на требуемую вместительность. Баки сооружаются из листового металла толщиной 1-2 мм, раскраиваемого плазморезом, режущим станком или сварочным аппаратом. Теплообменники организуются из металлических прямых или гофрированных труб. А для того чтобы избежать быстрой коррозии металла, необходимо приобрести магниевый анод. В качестве теплоизоляции можно использовать базальтовую вату.

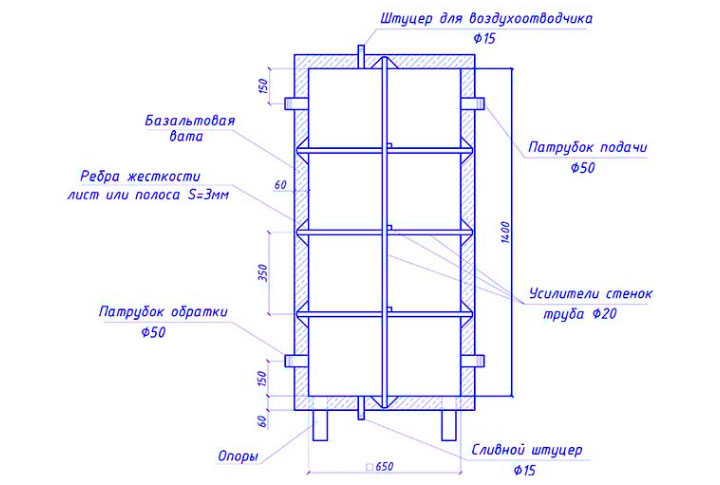

В качестве бонуса приводим подробный чертеж теплоаккумулятора емкостью 500 литров – этого достаточно для поддержания работы системы отопления в небольшом доме.

Роль гидроаккумулятора в водопроводной сети

Казалось бы, устройство просто пропускает через себя воду. Можно было бы обойтись и без него? На самом деле именно с помощью гидробака в системе водопровода сохраняется стабильное давление.

Если по какой-либо причине напряжение в электросети пропадёт, небольшой «аварийный» запас воды в баке поможет решить первоочередные хозяйственные задачи.

Уточним перечень преимуществ, которые обеспечивает это довольно простое устройство:

• Преждевременный износ насоса. В мембранном баке имеется некоторый запас воды. Она удовлетворяет первоочередные потребности владельцев коттеджа. И только тогда, когда запас иссякнет, включится насос. Следует отметить, что все насосы имеют норму включений на протяжении часа. При наличии гидроаккумулятора этот показатель не будет превышен, и агрегат прослужит дольше.
• Стабилизация давления в системе. Если одновременно включить два крана, например, в ванной комнате и на кухне, перепады напора могут повлиять на температуру воды. Это очень неприятно, особенно для тех домочадцев, которые в этот момент принимают душ. Благодаря гидроаккумулятору таких недоразумений можно избежать.
• Гидроудары. Эти явления, которые способны навредить трубопроводу, могут возникать в момент включения насоса. С гидробаком риск возникновения гидроудара практически исключен.
• Запас воды. В загородном доме проблема водоснабжения стоит особенно остро. Если произошло внезапное отключение электричества, и насос не может выполнять свои функции, то для решения неотложных проблем больше не надо хранить запас воды в ведре или другом резервуаре. В ёмкости гидроаккумулятора она имеется и регулярно обновляется.

Очевидно, что наличие этого устройства в независимой от централизованных сетей системе водоснабжения не случайно. Оно необходимо и полезно.

Гидроаккумулятор в контуре водоснабжения выполняет ряд значимых функций: защищает технику от гидроударов, обеспечивает запас воды, формирует условия для автоматизации ее забора

Когда гидробак не нужен

В системах полива гидроаккумулятор не нужен, так как при постоянном открытом кране насос будет работать без выключения. Если в данной схеме присутствует накопительная емкость, оборудование будет часто включаться, что приведет к преждевременной выработке ресурса.

При покупке насоса с автоматической системой, предполагающей плавный запуск двигателя, ГА также не нужен. Гидроудар трубам не грозит, так как поток жидкости движется медленно.

Из чего состоит

Источник воды и ввод его в дом — далеко не вся система водоснабжения. Нужны еще фильтры. Первая, грубая фильтрация происходит еще в точке всасывания. В таком виде ее можно использовать для технических целей, например, завести в туалет. Но даже для полива неочищенную воду можно подавать далеко не в каждом случае, а в душ или на кухню — тем более. Потому водоснабжение частного дома из колодца и скважины включает в себя еще и систему фильтров.

План водоснабжения частного дома из колодца

Обратите внимание: на рисунке есть три ступени фильтрации:

• на всасывающей трубе — сетчатый фильтр;
• перед входом в насос — фильтр грубой очистки;
• перед подачей в дом — фильтр тонкой очистки.

На каждой из ступеней фильтр (или фильтры) подбирается в зависимости от воды. Ее качество определяется в лаборатории. На основании химического состава и подбирается оборудование для очистки.

Аварийный перелив и слив

Для защиты от затопления помещения в случаях перенаполнения емкости, в ее верхней части установлен аварийный перелив, состоящий из:

• перехода диаметром 1 дюйм;
• гофрированного шланга сечением 32 мм;
• сифона для мойки;
• крепления для канализационной трубы 50 мм.

В существующую канализацию вмонтирован тройник с отводом под 45 градусов. Выходной патрубок сифона соединен с тройником через резиновый переход с диаметра 32 мм на сечение 50 мм. Для надежности эти узлы обработаны силиконовым герметиком.

Когда нет возможности осуществить подачу жидкости насосом (поломка, отсутствует электрическое питание) вода сливается через аварийный слив, размещенный перед обратным клапаном всасывающей линии.

При этом сливной кран 26 размещается как можно ближе к дну.

Разбираем как подключить гидроаккумулятор к погружному насосу

Чтобы правильно подключить гидроаккумулятор к погружному насосу, надо для начала теоретически разобраться с механизмом подключения. Это поможет быстрее выполнить работу по соединению насоса с баком.

Подключение гидроаккумулятора в систему водоснабжения осуществляется не сложно. Для этого достаточно иметь все необходимые элементы, клапаны, шланги и подключить их последовательно по алгоритму.

Для того чтобы подключить бак, надо будет проверить наличие:

Скважного насоса;
Реле;
Трубопровода для течения воды от насоса к будущему баку и от бака до точек водозабора;
Обратного клапана;
Запорной арматуры;
Фильтров для очистки воды;
Дренажа для канализации.

Если всё вышеперечисленное у вас в наличии, то можно приступать к подключению. К погружному насосу подключается переходной ниппель. Далее следует подключение обратного клапана и трубы. Потом ставится фитинг и фильтр, а между ними кран. После них устанавливаете пятерник и реле давления. Для контроля нужен манометр. Он помогает настроить давление. К гидроаккумулятору подключаете спускной кран и шланг, который выдерживает вибрации во время работы. На этом установка завершена. В этом случае колодец отходит на второй план, ведь вся основная работа переносится на систему домашнего водоснабжения.

Подключить аккумулятор к насосу не составляет труда. Главное, проверить наличие всех составляющих для подключения к погружному или для скважинного насоса. Иначе, придётся сворачивать работу. Процесс подключения может занять всего пару часов, если вы будете делать его при правильной последовательности.

Монтаж водопровода

Если вода добывается из скважины, на ней устанавливается насос.

Его тип зависит от глубины источника:

• до 8 м – поверхностный насос;
• от 8 до 20 м – поверхностный насос с выносным эжектором;
• свыше 20 м – погружной насос.

Всасывающий трубопровод поверхностного насоса должен оснащаться обратным клапаном. Если применяется погружной насос, обратный клапан устанавливают на ведущем к дому трубопроводе.

Накопительная схема с насосной станцией и гидроаккумуляторами

В автоматическом режиме включение и отключение насоса осуществляется согласованными сигналами трех элементов:

• датчика уровня, установленного в скважине;
• реле защиты от сухого хода;
• поплавкового выключателя, установленного в накопителе.

Гибким армированным шлангом диаметром в 1» насос подключается к полиэтиленовому трубопроводу (наружный диаметр – 32 мм), проложенному до накопителя.

Если бак имеет большой объем и устанавливается на междуэтажном перекрытии, под него следует уложить настил из толстых досок, который распределит весовую нагрузку на большую поверхность.

Водоснабжение дома из скважины с накопительным баком

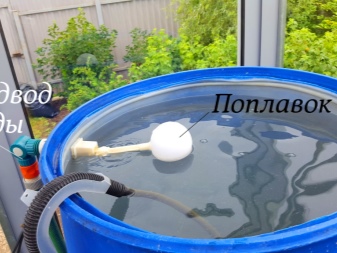

Монтаж поплавкового крана выполняют в следующем порядке:

1. На хвостовик клапана надевается шайба, после чего он вставляется во входное отверстие.
2. Затем с внутренней стороны на хвостовик одеваются: пластина жесткости, вторая шайба и фиксирующая гайка.
3. Теперь с наружной стороны к хвостовику необходимо прикрутить переходник, к которому будет подсоединяться подающий трубопровод.
4. Аналогично устанавливается поплавковый выключатель для насоса.

При верхней установке бак остается подключить к канализации и водопроводной сети. Если бак расположен под землей, необходимо установить и подключить насосную станцию с мембранным гидроаккумулятором. Как и скважинный насос, станция должна иметь защиту от сухого хода, которая отключит ее как только бак опустеет.

Печь на отработанном масле: варианты изготовления устройства своими руками

В каком виде поставляется на рынок

• Двухкомпонентный пенополиуретановый утеплитель поставляется на рынок в бочках, для смешивания компонентов и распыления состава требуются специальное оборудование высокой мощности.

• Однокомпонентный ППУ выпускается в аэрозольных баллонах.

Нанесение двухкомпонентного пенополиуретана – технологически сложный процесс, для проведения которого необходимо соблюдение нескольких условий:

• наличия оборудования, обеспечивающего достаточное давление и скорость смешивания;
• качественные компоненты;
• строгое соблюдение температурного режима и пропорций при смешивании веществ.

youtube

Аппараты для нанесения

Для смешивания двух компонентов ППУ применяют разные аппараты – одни способны создавать высокое, другие только низкое давление.

• Установка высокого давления — превращает состав в мельчайшие капли, перемешивание происходит в фазе тумана, а не жидкости. Это технологически сложная установка, в которой достигается давление более 100 атмосфер. Она подключаются к трехфазной сети и требует мощности 15–25 кВт, работает с высокой скоростью: утепление дома можно осуществить всего за один день.

  Устройства высокого давления могут быть меньшей мощности, подключаться к бытовой сети на 220 В, но в этом случае значительно снижается скорость работы, период обработки увеличивается до 3–4 дней.

• Аппараты низкого давления, используемые для смешивания веществ, не в состоянии преобразовать жидкость в мельчайший туман и равномерно перемешать, поэтому качество утепления несколько снижается.

Однокомпонентный ППУ гораздо проще в применении, он выпускается в баллонах, для его нанесения не нужно дорогостоящее оборудование, достаточно наличие специальной насадки, которая прилагается в комплекте.

Работа с аэрозольным баллоном не представляет технической сложности, может проводиться силами одного человека. Таким способом можно легко обработать участки небольшой площади, труднодоступные места, углы и стыки.

Одного баллона достаточно, чтобы теплоизолировать 1 кв. м площади толщиной слоя 5 см. Если этой толщины недостаточно для эффективного утепления, поверх первого слоя можно наносить второй.

Отвердевший напыляемый утеплитель можно штукатурить, красить или закрывать гипсокартоном.

Оптимальное давление воздуха

Чтобы бытовая техника работала нормально, давление в гидробаке обязано находиться в интервале 1,4-2,8 атм. Для лучшей сохранности мембраны необходимо, чтобы давление в системе водопровода на 0,1-0,2 атм. превышало давление в баке. Например, если внутри мембранного бака давление составляет 1,5 атм., то в системе оно должно быть 1,6 атм.

Именно это значение и следует выставить на реле водяного давления, которое работает совместно с гидроаккумулятором. Для одноэтажного загородного дома такая настройка считается оптимальной. Если же речь идёт о двухэтажном коттедже, давление придется повышать. Для расчета его оптимального значения применяют следующую формулу:

Vатм.=(Hmax+6)/10

В этой формуле V атм. – оптимальное давление, а Hmax – высота наиболее высоко расположенной точки водоразбора. Как правило, речь идёт о душе. Чтобы получить нужное значение, следует высчитать высоту нахождения лейки душа относительно гидроаккумулятора. Полученные данные вводятся в формулу. В результате расчета будет получено оптимальное значение давления, которое должно быть в баке.

Обратите внимание, что полученное значение не должно превышать максимально допустимые характеристики для прочих бытовых и сантехнических приборов, иначе они попросту выйдут из строя. Если говорить о независимой системе водоснабжения дома упрощенно, то её составными элементами являются:

Если говорить о независимой системе водоснабжения дома упрощенно, то её составными элементами являются:

• насос,
• гидроаккумулятор,
• реле давления,
• обратный клапан,
• манометр.

Последний элемент используется для того, чтобы можно было оперативно контролировать давление. Постоянное нахождение его в системе водоснабжения не обязательно. Он может быть подключен только в тот момент, когда производятся тестовые замеры.

Как видите, именно на этой схеме манометр не отображен, но это не значит, что он вообще не нужен. Просто его включат в момент выполнения контрольных замеров

При участии в схеме поверхностного насоса, гидробак монтируют рядом с ним. Обратный клапан при этом устанавливают на всасывающем трубопроводе, а остальные элементы образуют единую связку, соединяясь между собой с помощью пятивыводного штуцера.

Пятивыводное устройство безупречно подходит для этой цели, поскольку имеет выводы различных диаметров. Входящий и исходящий трубопроводы и некоторые другие элементы связки могут соединяться со штуцером с помощью американок, чтобы облегчить профилактические и ремонтные работы на отдельных участках водопровода.

Впрочем, этот штуцер можно заменить кучей соединительных элементов. Но зачем?

На этой схеме порядок подключения хорошо виден. Когда происходит подключение штуцера к гидроаккумулятору, необходимо удостовериться в герметичности соединения

Итак, к насосу гидроаккумулятор подключается следующим образом:

• один дюймовый вывод присоединяет сам штуцер к патрубку гидробака;
• к выводам на четверть дюйма подключаются манометр и реле давления;
• остались два свободных дюймовых вывода, к которым монтируются труба от насоса, а также разводка, идущая к потребителям воды.

Если в схеме работает поверхностный насос, то соединять с ним гидроаккумулятор лучше с помощью гибкого шланга, имеющего металлическую обмотку.

К тем частям, которые заканчиваются муфтами, будут присоединяться труба от насоса и разводка водопровода, которая пойдет к потребителям воды

К погружному насосу гидроаккумулятор подключается точно так же. Особенностью этой схемы является местоположение обратного клапана, не имеющее никого отношения к вопросам, которые мы сегодня рассматриваем.

Аксессуары и комплектующие

В соответствии с функционалом баки могут иметь самые разные аксессуары и комплектующие. Многие баки оснащаются подставкой и завинчивающейся крышкой большого диаметра. В них могут быть предусмотрены специальные отверстия на боковой поверхности – они используются для подключения к системе водоснабжения.

Этот аксессуар позволяет баку удерживать свою изначальную форму. Особенно это актуально, если речь идет о пластиковых резервуарах. Помимо этого, многие ёмкости комплектуются поплавковым клапаном – он позволяет заполнять бак водой в автоматическом режиме.

При наполнении накопителя в системе автономного водоснабжения традиционно используют люк, размещенный сверху либо подведенный через стенку в верхней части резервуара трубопровода. Допускается нижнее подключение труб к накопителю – в этом случае на нём обязательно устанавливается обратный клапан. При необходимости можно заказать бак с запорной арматурой и другим оборудованием.

Устройство и принцип работы

Для того чтобы понять, как работает насосная станция для дачи или частного дома, следует подробнее рассмотреть ее устройство и основные функциональные элементы. Рассмотрим их последовательность по ходу движения воды.

• Водозабор, расположенный в скважине или колодце оснащается фильтрующей сеткой, препятствующей попаданию в систему относительно крупных частиц примесей. Здесь же расположен обратный клапан для предотвращения обратного тока воды при снижении давления или прекращении работы насоса.
• Всасывающей магистралью называют участок трубопровода от водозабора до насоса.
• Работа центробежного насоса создает разрежение в трубопроводе, подающем жидкость от источника, что способствует ее интенсивному подъему, и избыточное давление в магистрали, ведущей к точкам водопотребления, для обеспечения тока воды по коммуникациям. Для оптимизации работы системы насос оснащается манометром и реле давления. настройки которого обеспечивают включение и отключение перекачивающего агрегата при достижении критических значений.
• Принцип работы насосной станции для дачи был бы непонятен без уточнения – настройки реле выставляются с учетом характеристик насоса, объема и необходимого давления в гидроаккумуляторе и других параметров.
• Системы оснащаются резервуарами, из которых осуществляется подача воды в трубопровод.

На фото схема устройства водоснабжения на базе насосной станции с гидроаккумулятором

Таким образом принцип работы насосной станции для дома поэтапно выглядит следующим образом:

• При включении насоса вода поднимается из источника, заполняет систему и гидронакопитель до достижения определенного значения давления либо уровня. После этого насос отключается.
• При расходе воды (открытие крана, использование душа или водопотребляющей техники) давление либо уровень в системе снижается, что способствует подаче жидкости из камеры гидроаккумулятора/накопительного бака. Так расход воды из накопителя осуществляется вплоть до достижения критического значения давления/уровня. После этого вновь включается насос и цикл повторяется.

Бак с насосом R1, R1-B. Для установки в помещении.

Полностью готовая к эксплуатации система автономного водоснабжения для 1-2х этажного дома или малого цеха, в составе:

Емкость для питьевой воды,
крышка с дыхательным клапаном,
кронштейн для крепления насоса,
заливной поплавковый клапан,
сливная пробка,
бесшумный центробежный насос (Россия),
автоматика управления насосом с гидроаккумулятором.

Технические характеристики:

Напряжение питания: 220В ;
Мощность насоса: 0,5 кВт ;
Максимальный расход — 3,3 м куб/час;
Максимальный напор — 35 м;
Полностью автоматическая система;
Защита от работы без воды;
Защита от перегрева;
Вход 1″ НР;
Выход 1″ ВР;
Длина кабеля 7м;
Устанавливается в помещении или под навес;
Температура окружающей среды от 0 до +40 град. С;
Вам необходимо только соединить бак с источником воды и Вашим водопроводом.
Возможны любые конструктивные и технические изменения по техническому заданию заказчика.Скачать паспорт. PDF 253 kB.

Рекомендации по выбору газоблоков

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

• уложить их ниже глубины промерзания грунта;
• закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные  трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу. Зато водоснабжение частного дома из колодца и скважины не будет замеразть зимой

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания.  Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.

Цитаты

Система водоснабжения частного дома с накопительным баком — схема

Практикуют два способа подключения накопительной емкости к водопроводной системе – с верхним и нижним положением.

С верхним расположением

Бак устанавливается на втором этаже дома или в чердачном помещении. По тому же принципу работают водонапорные башни в деревнях и небольших поселках. Такой вариант имеет следующие преимущества:

• Вода поступает к точкам водоразбора самотеком без применения насоса, при этом система водоснабжения является энергонезависимой (может работать без электричества)
• Емкость легко устанавливать и обслуживать.

Следует сделать оговорку: хотя вода и поступает самотеком, ожидать сильного напора не приходится. Как известно, перепад высот в 10 м создает напор в 1 атм. Таким образом, если разместить бак-накопитель на чердаке двухэтажного дома с потолками высотой 3 м, то давление воды в кране на первом этаже составит приблизительно 0,6 атм., и это без поправки на гидравлическое сопротивление трубопровода. На втором этаже напор будет вполовину меньше.

Накопительная схема водоснабжения с двумя баками

Душ Шарко при такой системе водоснабжения устанавливать бессмысленно, но для дачного домика она вполне сгодится.

Существенный недостаток данной схемы состоит в том, что накопительная емкость занимает полезное пространство. Ведь чердак можно было бы превратить в мансарду или использовать для хранения каких-нибудь вещей или сезонного оборудования. В качестве альтернативного решения можно предложить установку бака на специальной эстакаде вне дома, но это чисто летний вариант.

Для пользования водой зимой придется сооружать электрообогрев и утепление не только самого бака, но и ведущих к нему и от него трубопроводов.

С нижним расположением

При данной схеме накопительный бак закапывают в землю. На полуметровом слое почвы, которым присыпана емкость, можно выращивать цветы или овощи, так что ни один квадратный метр не пропадет даром.

При этом размеры бака ничем не ограничиваются.

Очевидно, данный вариант также не является безупречным. Прежде всего в схему водоснабжения придется вводить насосную станцию, без которой вода в кран или стиральную машину не попадет.

Второй момент: расположенную под землей емкость трудно ремонтировать и чистить. И последнее: чтобы минимизировать воздействие сил морозного пучения грунт над баком придется утеплять.

Накопительный резервуар, вкопанный в землю

Особенности подземной установки:

• Пластмассовый бак должен иметь круглую форму или ребра жесткости, в противном случае вокруг него необходимо будет соорудить бетонную оболочку.
• В верхней части необходимо предусмотреть отверстия для ревизии и чистки.

Бак следует устанавливать с уклоном до 15 градусов, так чтобы осадочные массы скапливались с одной стороны как раз под люком.

Выводы и полезное видео по теме

Важные нюансы по устройству водоснабжения в доме. Советы эксперта:

Поэтапная технология прокладки наружного трубопровода на отрезке от фундамента дома к скважине:

Обзор элементов системы автономного водоснабжения, типы насосов и схемы подключения:

Проектируя систему водоснабжения, нужно учитывать, что чем она сложнее, тем комфортнее в использовании. Зато простая система более надежна, реже выходит из строя, доступна для собственноручного ремонта.

Поэтому составляя схему, важно не переоценить свои силы и определить самые важные функции, которые должна выполнять система водоснабжения
