Подключение теплого пола к системе отопления: что такое теплый пол, схема подключения

Виды греющих контуров

Теплый пол применяют для обогрева помещений различного назначения — жилых, санузлов, кухонь, лоджий. Температурный режим в комнатах индивидуальный, для отопления каждой нужно предусмотреть свой греющий контур.

Наиболее распространенный виды теплых полов — электрические и водяные.

Электрические системы — нагревательные кабели, стержни, маты, пленки или аморфные ленты, проложенные под чистовым покрытием пола. Их подключают к источнику питания и оборудуют автоматикой. Водяной теплый пол — это сеть трубок малого диаметра, заполненная теплоносителем — водой или незамерзающим антифризом. Конструкцию помещают под половое покрытие на подложку из утеплителя. Жидкость нагревается от отопительного котла.

Водяные, кабельные и пленочные греющие устройства.

Температура теплоносителя не превышает 55°. Управление осуществляется в автоматическом или ручном режиме. При установке клапанов можно перекрыть подачу тепла на определенные участки.

Разновидность водяных полов — электроводяные. Внутри трубки размещен греющий кабель, подключенный к электропитанию через терморегулятор. Жидкость равномерно прогревается по всему объему, поэтому циркуляционный насос не используется. Этот вариант целесообразно устраивать в квартирах, где не разрешено присоединение к центральному стояку. В частных домах по прокладке напольного отопления ограничений нет.

Основные способы монтажа труб

Различают всего два способа укладки труб для обустройства теплого пола – настильный и бетонный. В первом методе для основания применяются готовые материалы: утеплитель-полистирол и панели модульного или реечного типа. Здесь нет мокрых работ, требующих долгого высыхания, поэтому укладка происходит быстро.

При использовании второго варианта сеть обогрева замуровывается стяжкой. В зависимости от толщины бетона рассчитывается время на его полное высыхание. Предстоит выдержка 28 дней для укрепления и только после разрешается монтировать выбранное напольное покрытие. Это самый трудоемкий и финансово-затратный способ.

#1: Укладка на профильные теплоизоляционные плиты

Обустройство теплой напольной системы подобным методом является самым простым. В качестве основы здесь применяются маты утеплителя-полистирола.

Стандартные параметры таких плит 30*100*3 см. В них есть пазы и невысокие столбики, на которые выполняется укладка финишного материала.

В этом случае заливка бетонной стяжкой необязательна. Если для настила полов будет применяться плитка или линолеум, изначально на основу будут настланы гипсоволокнистые листы. Толщина таких плит должна составлять не менее 2 см.

#2: Устройство по модульным и реечным панелям

В большинстве случаев, такие панели используются в домах, возведенных из дерева. Крепление труб для обустройства теплого пола выполняется на черновом основании.

Модульная система обустраивается панелями ДСП, толщиной в 2,2 см, на которые и укладываются линии обогрева. Эти модули оснащены каналами для размещения фиксирующих пластин из алюминия. При этом методе укладки слой утеплителя будет располагаться в деревянном перекрытии.

Все полосы размещаются с дистанцией в 2 см. Отталкиваясь от применяемого шага между трубами, эксплуатируются полоски соответствующей длины (15–30 см) и ширины (13-28 см).

Чтобы сократить тепловые потери на пластинах устанавливают защелки для труб. Если для финишного покрытия пола был выбран линолеум, на трубы укладывают один слой гипсоволокнистых плит, если ламинат или паркетная доска – обходятся без них.

Реечная система настила практически идентична модульной, однако в ней применяются не панели, а планки, минимальная ширина которых равна 2,8 см.

Укладка производится непосредственно на лаги с шагом 40-60 см, а расстояние между рейками – не менее 2 см. Для теплоизоляции выбирают экструдированный пенополистирол или волокнистую минеральную вату.

Оба способа больше подходят для деревянных полов. В других случаях выбирают более сложный вариант с бетонной стяжкой.

#3: Монтаж трубопровода по стяжке

Несмотря на трудоемкость процесса, монтаж сети обогрева с бетонной стяжкой является наиболее востребованным.

Процесс состоит из следующих этапов:

1. В первую очередь подготавливается основа. Неровности чернового пола устраняются с помощью перфоратора.
2. Первым слоем идет гидроизоляционный материал. Он стелется полосами таким образом, чтобы края накладывались друг на друга на 20–30 см. Также пленка должна заходить и на основание стен на 15 см. Строительным скотчем проклеиваются стыки.
3. Поверх него стелется термоизоляция.
4. Между будущей заливкой и стенами проклеивается демпферная лента. Это действие требуется для компенсации расширения стяжки в момент нагревания полов.
5. Укладка армирующей сетки. Она способствует увеличению прочности стяжки.
6. На арматуру по выбранной схеме с помощью пластиковых затяжек, крепятся трубы.
7. Контрольная проверка системы теплый пол осуществляется методом заполнения ее жидкостью и опрессовки.
8. Далее производится установка направляющих маячков.
9. Финишный этап – заливка цементной стяжки.

Для помещений с большой площадью следует использовать метод секторного деления, с ячейками не более 30 м 2 . Для каждого из них необходимо обустраивать индивидуальный контур.

Если нижний этаж отапливается, то в качестве утеплителя используется пенополистирол толщиной 20–50 мм. Когда снизу находится цокольный неотапливаемый этаж или подвал, толщина теплоизоляции должна быть 50-100 ммЗаливка теплых полов бетонно-песчаной смесью может выполняться на армирующую сетку или без нее.

Если в роли утеплителя выступают пенополистироловые плиты с разъемами под контуры, применение сетки необязательно.

Когда будет использоваться стандартный термоизоляционный материал, для фиксации теплопроводящей линии используют тонкую полимерную или металлическую сетку.

На нашем сайте есть серия статей, посвященных проектированию, монтажу и подключению водяных теплых полов.

Устройство основания под тёплый пол.

Тёплый пол нужно устанавливать на прочном основании. Например, на плите из бетона. Тогда толщина «общего» слоя пола не превысит 8 см. При укладке пола прямо на грунт, требуется его максимально выровнять и как можно лучше утеплить. Толщина утеплителя будет зависеть от погодных условий района и конкретного местоположения. В том случае, если тёплый пол будет укладываться над подвальным помещением, либо на этажах выше первого, толщина утеплителя будет самой минимальной. Около 3 см.

Утепление и гидроизоляция.

Вместо плотной полиэтиленовой плёнки можно использовать рубероид. От рулона плёнки или рубероида отрезают куски по длине помещения и укладывают с нахлёстом друг на друга (нахлёст около 20см.) Так же гидроизоляцию надо обязательно завернуть на стены.

Поверх выложенной гидроизоляции кладётся утеплитель, который служит для удержания тепла в помещении. Из множества вариантов, которые могут предложить современные производители, профессионалы советуют выбирать из двух вариантов:

1. Экструдированный пенополистирол. Обладает всеми необходимыми преимуществами. У него пониженная теплопроводность, повышенная влагостойкость. Так же он весьма износоустойчив.
2. Пенополистирол в виде профильных матов. Главная особенность этого вида утеплителя — поверхность с выступами. Это позволяет легче производить укладку труб. Шаг выступов в этом утеплителе 5 см. Главный недостаток — повышенная стоимость по сравнению с ЭППС.

При выборе толщины слоя утеплителя следует учесть несколько важных условий.

• При укладке утеплителя прямо на грунт его толщина обязана быть не меньше 10 см. Так же можно рассмотреть вариант двухуровневой укладки. Два слоя утеплителя по 5 см. толщиной.
• При выкладке утеплителя в помещении под которым расположен подвал, слой от 5 см.
• При укладке на все последующие этажи его толщина возможна до 3 см.

Для крепления утеплителя потребуются дюбели-зонтики, либо тарельчатые дюбели. Для крепления труб необходимы гарпун-скобы.

Порядок действий выкладки утеплителя:

1. Выровнять поверхность где будет лежать теплоизоляция. Это лучше сделать при помощи песка или черновой стяжки.
2. Укладка кусков гидроизоляции. Швы надо проклеить скотчем.
3. Непосредственно выкладка плит утеплителя стык в стык. (маркированная сторона должна оказаться наверху)
4. Швы между плитами надо так же проклеить скотчем.
5. Закрепить утеплитель дюбелями.

Если вы укладываете утеплитель в два слоя, следует соблюдать принцип кирпичной кладки. Швы верхнего и нижнего слоёв не должны совпадать.

Прямое соединение с двухтрубной радиаторной сетью

Врезка контура тёплого пола в двухтрубную радиаторную сеть может использоваться только при соблюдении ряда условий:

• размер обогреваемой площади не превышает 100 м2;
• поступление тепла обеспечивается газовым котлом, поддерживающим температуру на уровне 40-50°C;
• высокая производительность циркулярного насоса в котельной.

При использовании данной схемы монтируемые элементы подключаются сразу к двум трубопроводам: подающему и обратному.

Такой метод допустим, но имеет серьёзные недостатки:

• большая часть воды будет двигаться по пути наименьшего сопротивления и просто попадёт в основную магистраль вместо того, чтобы заполнить греющий контур;
• в холодное время года при более сильном разогреве котлов в отапливаемой комнате становится душно;
• в помещениях, где пол выложен кафелем, создаётся эффект парилки (кроме того, в ванной и санузлах не требуется постоянное отопление).

План прямого подсоединения к двухтрубной системе отопления радиаторами

Если пытаться врезать контур в разрыв обратной магистрали, то гидравлическое давление всей ветви снизится, как и расход теплоносителя, снизится. Это приведёт в нерабочее состояние и теплый пол, и радиатор.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание».  Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.

Какое напольное покрытие подойдет на теплый пол

Большую ошибку делают те, кто планирует на теплый пол укладывать паркет или толстое деревянное покрытие. Дерево плохо проводит тепло и будет препятствовать нагреванию помещения.

КПД такого обогрева может оказаться даже ниже, чем у радиаторного, а расходы на отопление – слишком большими.

Идеальное покрытие для теплого пола – это каменная, керамическая или керамогранитная плитка. Нагревшись, она прекрасно будет держать тепло, и это лучший вариант для кухни или ванной. В помещениях, где пол теплый – очень любят играть дети, да и ходить босиком там приятнее, чем по деревянному паркету.

Чуть худший вариант напольного покрытия, но более подходящий для гостевой комнаты или спальни – линолеум и ламинат. Эти материалы хорошо пропускают тепло, и не понизят КПД водяного теплоснабжения. При этом ламинат следует выбирать минимальной толщины, а линолеум – без утепляющей подложки.

Важно! При нагреве многие синтетические материалы могут выделять вредные испарения.  Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу.  Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу

 Поэтому напольные покрытия с химическими компонентами обязательно должны иметь отметку производителя о возможности их эксплуатации в жилых помещениях на теплом полу.

Общие требования к монтажным схемам

Помещение следует разбить на участки в зависимости от конфигурации. Нарисовать на бумаге предварительный эскиз схемы отопления. При этом нужно выполнить два условия: количество отопительных труб на каждом участке должно быть примерно одинаковым, резких поворотов по возможности не допускать. Максимальная площадь одного участка не может превышать ≈20 м2, длина труб на нем не более 100 м. Конкретные значения зависят от мощности насоса и технических характеристик отопительных труб.

Схема подключения к котлу водяного теплого пола

Монтажные схемы можно составлять из пластиковых (самый дешевый и довольно долговечный вариант), гофрированных нержавеющих (по всем параметрам занимают средние позиции) и медных (самый дорогой и самый надежный вариант) труб.

Трубы для теплого пола

Гофрированные трубы из нержавейки

Далее нужно нарисовать на бумаге схему расположения труб, при этом принимаются во внимание вышеописанные условия. Расстояние между трубами 15–30 см в зависимости от необходимой температуры внутри помещения

При этом следует иметь в виду, что половые покрытия не могут нагреваться более + 30°С.

При составлении схемы обязательно надо выполнять еще одно условие. В помещении каждый контур должен иметь одинаковую длину труб и приблизительно одинаковое количество изгибов. Схемы предусматривают укладку трубы спиральным методом, зигзагом и змейкой, допускается использование в одном помещении нескольких способов, все зависит от особенностей конфигурации пола. Вблизи окон рекомендуется увеличивать плотность укладки отопительных труб, в противном случае под ними пол будет значительно холоднее.

Схема подключения теплого пола

Расход трубы в зависимости от шага

Длина каждого контура увеличивается примерно на два метра, они потребуются для подводки к стояку. Если с пластиковыми трубами можно немного ошибаться, то медные стоят слишком дорого, чтобы резать их на куски, непродуктивные отходы увеличивают стоимость отопительной системы. Не исключено, что придется рисовать несколько эскизов, менять вид и размеры контура. Если знаний совсем мало, а с геометрией в школе были проблемы, то профессиональные специалисты рекомендуют взять кусок веревки или тонкой проволоки и выкладывать схемы контуров на основании, менять их расположение, пробовать делать схему змеевиком или спиралью.

Варианты укладки труб

Способы раскладки труб водяного теплого пола

Найдя оптимальное решение, схему расположения контура можно отметить на основании фломастером. Дальнейшая разработка монтажа зависит от типа основания.

С применением регулирующих термостатических головок

Это тоже вариант прямого соединения. Использование термоголовок вида RTL (или встраиваемых в стену блоков UniBox) при прямом подключении теплого пола позволит в дальнейшем регулировать температуру поступающей в трубы контура воды.

Чтобы применить данную схему, потребуется установить на обратный трубопровод автоматический термоклапан. Это устройство настраивается на желаемую температуру, после чего система начинает работать:

1. Вода проходит по трубам контура, постепенно нагревая их;
2. При повышении температуры воды до выбранного значения происходит закрытие клапана (циркуляция жидкости прекращается, теплоноситель охлаждается);
3. Когда пол остынет, просвет клапана открывается, и горячая вода вновь начинает движение по контуру.

Недочётом схемы является невозможность её применения для трубопроводов длиной от 50 м. Несоблюдение этого правила становится причиной неравномерного обогрева из-за повышенного сопротивления в трубах конструкции. Поэтому, если требуется обогреть просторное помещение, то теплый пол придётся составлять из 2-3 (или более) контуров.

В применении RTL есть и положительные моменты:

• возможность обеспечить обогрев пола в помещении любой величины;
• отсутствие привязки к топочной или котлу;
• низкая стоимость термоголовки (особенно если сравнивать с необходимостью приобретения насосов и смесителей, требующихся в других случаях);
• возможность функционирования теплого пола в летнее время (при наличии воздушных термоголовок).

Схема подключения с RTL головками

Эту схему можно опробовать и на двухтрубной сети центрального отопления, но в этом случае велика вероятность засорения и поломки термоклапана.

Схема прямого подключения

У вас есть котел, после которого смонтирована вся арматура безопасности + циркуляционный насос. В некоторых настенных вариантах котлов, насос идет изначально встроенным в его корпус.

Для напольных экземпляров придется ставить его отдельно. От этого котла, вода сначала направляется в распределительный коллектор, и далее разбегается по петлям. После чего завершив проход, возвращается через обратку в теплогенератор.

Спецификация материалов и оборудования на примере Valtec

При такой схеме, котел непосредственно настраивается на желаемую температуру самих ТП. У вас тут нет никаких дополнительных батарей отопления или радиаторов.

На какие главные особенности здесь стоит обратить внимание? Во-первых, при таком прямом подключении, желательно устанавливать конденсационный котел.

В таких схемах, работа при относительно невысоких температурах для конденсационника вполне оптимальна. В этом режиме он достигнет своего наибольшего КПД.

Если же вы будете использовать обычный газовый котел, то в скором времени попрощаетесь со своим теплообменником.

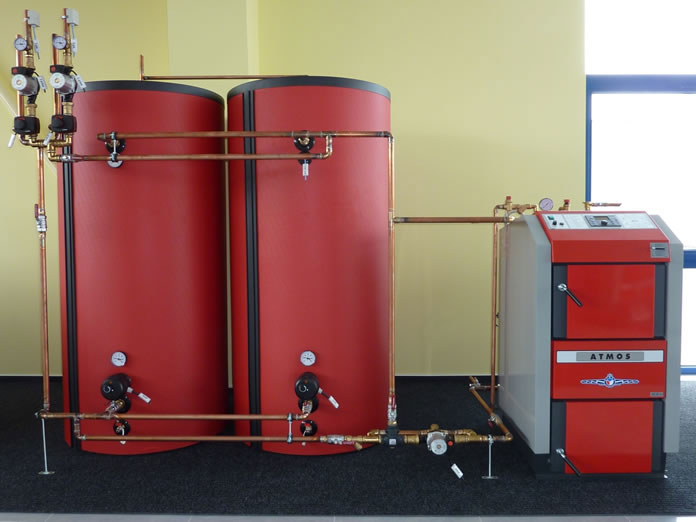

Второй нюанс касается твердотопливных котлов. Когда у вас смонтирован именно он, для прямого подключения к теплым полам, вам потребуется еще и буферная емкость.

Она нужна для ограничения температурного режима. Твердотопливными котлами напрямую очень тяжело регулировать температуру.

Разработка проекта

Прежде чем приступать к ремонту, необходимо определиться, какую именно планировку и какой дизайн вам хотелось бы получить на выходе. Возможно, придется совершать кардинальные действия по переносу стен, коммуникаций и т.д. Поэтому надо в первую очередь документально оформить все необходимые разрешения, чтобы избежать проблем и штрафов и гарантировать безопасность себе и всем окружающим. Сейчас существует множество строительных фирм, которые предлагают переоборудовать кухню-гостиную с полным документальным оформлением. Более упрощенный вариант без демонтирования и переноса можно подобрать самостоятельно, просмотрев на сайте дизайн кухни-гостиной 15 кв. м фото.

Схемы подключения теплого пола

Чаще всего применяют 4 схемы подключения. Каждая из них применяется в отдельных случаях. Все зависит от вида системы отопления, количества комнат, используемых материалов и прочих факторов.

Напрямую от котла

Такая схема предполагает наличие котла, от которого распределяется теплоноситель на теплый пол и другие отопительные системы (к примеру, дополнительный радиатор). Охлаждаясь, жидкость поступает обратно в котел, где заново нагревается. В системе еще используют насос, который регулирует движение теплоносителя.

В данном видео специалист показывает готовую систему, установленную напрямую от котла. Дает полезные к своей работе:

От трехходового клапана

Данный вид подключения обычно применяется при комбинированной системе отопления. Учитывая, что от котла поступает вода с температурой 70-80 градусов, а теплый пол разгоняет теплоноситель температурой до 45 градусов, то системе нужно как-то охладить горячий поток. Для этого и устанавливается трехходовой клапан.

Как это работает? Обратите внимание на схему:

1. От котла поступает горячая вода.
2. Одновременно с другой стороны в клапан поступает остывшая вода (которая прошла по теплому полу, нагрела его, остыла и вернулась обратно).
3. В центре клапана происходит смешивание горячей воды и остывшей обратки.
4. Термоголовка клапана регулирует необходимую температуру. Когда она доходит до нужных 40-45 градусов – вода поступает снова по трубам теплого пола, нагревая помещение.

Отрицательным моментом является невозможность точно распределить дозировку холодной и горячей воды. В некоторых случаях на входе в теплый пол может поступить или слишком охлажденная жидкость, или немного перегретая.

Но, учитывая, что монтаж такой системы очень прост и не «бьет по кошельку», то многие соглашаются на такой вариант подключения. К примеру, отличным вариантом будет выбор, где заказчик не имеет высоких требований и хочет сэкономить.

Пример реальной схемы:

В данном видео специалист-установщик подробно рассказывает о начинке трехходового клапана, в каких случаях его лучше устанавливать и какие его разновидности бывают. Инженер озвучивает возможные ошибки и дает рекомендации, как их избежать:

От насосно-смесительного узла

Схема смешанная. Имеет зону радиаторного отопления, теплый пол, насосно-смесительный узел. Подмешивание проходит от остывшей воды теплого пола, которая пришла с «обратки», к нагретой котловой.

В каждом смесительном узле установлен клапан балансировки. Он точно дозирует объемы остывшей жидкости (обратки) к подмесу в горячую воду. Это способствует добиться точных данных по температуре входа теплоносителя в теплый пол для его подогрева.

От радиатора

Во многих помещениях и квартирах запрещено применять такую схему подключения теплого пола. Но там, где это позволительно (разрешение берется в ЖКХ или УК вашего дома), то схема проводится напрямую через радиатор (батарею).

Нагретая вода напрямую поступает из радиатора в теплый пол. Остывшая вода попадает в кассетный ограничитель температуры и возвращается в радиатор (выход теплоносителя).

Установка самая простая и бюджетная. Но тут есть свои минусы – вода от радиатора бывает слишком горячей для теплого пола. Отсюда вытекающие – недолговечность системы и материала, слишком горячий пол. В летний сезон, когда отключают отопление – пол будет холодный.

Идеальное место применения подогрева пола от радиатора – санузел, лоджия.

В видео представлен монтаж теплого пола напрямую от общего радиатора отопления. Установщик детально показывает, как это сделать с минимальными потерями. Установка 3-х контуров: кухня, санузел, гостиная. Квартира небольшая:
