Что такое байпас в системе отопления и для чего он нужен

Байпас в узле циркуляционного насоса

Доказывать то, что автономная система отопления частного дома, работающая по принципу принудительной циркуляции теплоносителя – более эффективная и управляемая, наверное, не надо. Установка насоса быстро оправдывает себя и в плане оптимального распределения тепла по помещениям, и в экономичности эксплуатации, и это даже несмотря на то, что сам насос являете потребителем энергии. Даже те хозяева, у которых собранные когда-то системы были рассчитаны на естественную, гравитационную циркуляцию, не отказываются сейчас и от дополнительной установки насосного узла.

Но вот проблема – в ряде местностей не являются каким-либо и ряда вон выходящим явлением перебои в снабжении электроэнергией. Ну а система отопления, завязанная на циркуляционный насос, волей-неволей становится энергозависимой. Хорошо, если продуман вопрос какой-нибудь альтернативной подачи электроэнергии на этот случай – от источника бесперебойного питания или собственного генератора. , хотя и это выручит только на какой-то короткий период. Значит, необходимо спланировать систему отопления так, чтобы она в подобных экстремальных ситуациях могла бы переключаться на работу по принципу естественной циркуляции. И в этом помогает байпас, установленный на насосном узле.

Различные по исполнению, но совершенно одинаковые по принципу действия насосные узлы с байпасом – есть возможность переключения с принудительной на естественную циркуляцию

Такой узел может работать в ручном режиме – при отсутствии электропитания хозяевам необходимо всего лишь переключить краны, перенаправив поток теплоносителя не через байпас с насосом, а напрямую по магистральной трубе. В иных сборках используются клапанные устройства – там поток будет перенаправлен в автоматическом режиме. Еще один вариант – инжекторная схема, без крана и клапана, но ее, честно говоря, не особо хвалят, и советуют все же обратиться к «классике».

В настоящей публикации на насосном узле с байпасом останавливаться не будем. Вовсе не потому, что этот вопрос – не важен. Скорее, наоборот – проблемам выбора и правильной установки циркуляционного насоса, от проведения необходимых расчетов до пошаговой инструкции по самостоятельному монтажу, посвящена отдельная публикация.

Установка на насосе

Байпас для циркуляционного насоса с шаровым краном

Для чего нужен байпас в системе отопления на участке, где установлен электрический насос? Точнее будет сказать, что насос устанавливается прямо на нем. Такое практикуется, когда в гравитационный контур, тот в котором циркуляция осуществляется самотеком, ставится электрический нагнетатель. Он увеличивает скорость потока и тем самым КПД контура становится выше. Это связано с тем, что при более высокой скорости теплоноситель доходит до крайнего радиатора с меньшими теплопотерями.

Вариантов установки байпаса для циркуляционного насоса два:

• на новый контур;
• на уже имеющийся контур.

Разницы в монтаже нет никакой

На что нужно обратить внимание, так это на наличие запорной арматуры на центральной магистрали между патрубками обвода. Это нужно для того чтобы теплоноситель проходил через байпас для циркуляционного насоса, а также чтобы не создавался обратный поток

Обязательно нужно устанавливать именно шаровой кран, а не обратный клапан, как делают некоторые сантехники.

Чтобы понять почему, рассмотрим поэтапно, как это работает:

• когда работает насос, то он придает теплоносителю ускорение;
• вода из обвода попадает в магистраль и начинает двигаться в обоих направлениях;
• в одну сторону (нужную) она уходит беспрепятственно, а во второй стороне наталкивается на обратный клапан;
• клапан закрывается и тем самым препятствует циркуляции в обоих направлениях.

То есть вода после насоса давит на тарелку клапана сильнее, чем до него, так как скорость теплоносителя за насосом будет выше. По задумке при отключении насоса теплоноситель перестает давить на обратный клапан и не перекрывает его. Это позволяет воде циркулировать самотеком по магистрали, не заходя в обвод.На практике байпас для отопления с обратным клапаном работает не так, как от него требуется.

Дело в том, что тарелка обратного клапана создает сильное гидравлическое сопротивление, равное одному метру. В гравитационном контуре теплоноситель просто не сможет противостоять такому сопротивлению клапана и циркуляция остановится.

Поэтому перед тем как установить байпас в систему отопления с обратным клапаном нужно понимать, что по факту, установка насоса на обводе не будет иметь никакого смысла. С таким успехом его можно было бы ставить прямо на магистраль, при этом сознательно отказаться от возможности использования контура обогрева автономно. Нужен ли байпас в системе отопления в таком случае? Получается что, нет.

Если же вместо обратного клапана поставить обыкновенный шаровый кран, то вы сами сможете управлять вектором циркуляции воды по контуру. Давайте рассмотрим, как сделать байпас в систему отопления, на котором будет установлен насос. В такой схеме он состоит из отдельных элементов:

• патрубки с резьбой, которые ввариваются в магистраль;
• шаровые краны – устанавливаются с обеих сторон;
• уголки;
• фильтр грубой очистки – ставиться перед насосом;
• две американки, благодаря которым насос можно снять для проверки или ремонта.

Если вы делаете байпас в системе отопления своими руками, важно соблюдать правильное расположение на нем насоса. Ось крыльчатки должна находиться горизонтально, а крышка клеммной коробки смотреть вверх

Если при правильной установке крышка клеммной коробки смотрит вниз, то ее расположение можно изменить, открутив четыре болта на корпусе. Такое расположение необходимо чтобы был свободный доступ к клеммам, отвечающим за подсоединения питания, а также чтобы исключить попадание на них теплоносителя в случае появления утечки.

Популярные ошибки и рекомендации по установке

Некоторые доморощенные умельцы во время замены чугунных батарей на новые алюминиевые допускают две грубейшие ошибки:

• устанавливают на прямой байпасной трубе шаровой кран, для того чтобы направлять всю жидкость в собственную батарею;
• нахватавшись «знаний» от таких же умельцев, собирают смесительный узел с трехходовым краном, для того чтобы регулировать теплоотдачу прибора отопления.

Стоит заметить, подобная устанавливаемая развязка не является ошибкой в частном доме: там отоплением распоряжаются непосредственно хозяева дома, которые проживают в нем единолично. В «многоэтажках» подобное «рукоделие» может нанести вред соседям, так как способно разбалансировать систему и отобрать большую часть тепла. Из-за этого люди в смежных квартирах будут замерзать.

Далее лучше ознакомиться с тем, как правильно самостоятельно монтировать байпас:

1. Перемычка на батарее в «многоэтажке» должна представлять собой обычную трубу без какой-либо запорной арматуры и клапанов. Максимум, что можно – уменьшение диаметра на 1 типоразмер (сток DN 20 – соединитель DN 15).
2. При желании регулировки теплоотдачи нужно установить ручные или автоматические термостаты. Существуют специальные полнопроходные модели для централизованных сетей.
3. В случае если загородный дом оборудован энергонезависимой гравитационной системой отопления, насос устанавливается только на байпасе. Самотек не предусмотрен, в перемычке нет необходимости.
4. В случае самостоятельной сборки смесительных узлов необходимо следить за тем, чтобы циркуляционный насос оказался со стороны открытого выхода клапана. Прочие варианты неработоспособны.
5. Трехходовой вентиль, оборудованный термоголовкой, работает от выносного датчика температуры. Его необходимо установить на трубе за клапаном, куда поступает смешанный теплоноситель. В этом случае элемент ориентируется по его температуре.

Байпас для циркуляционного насоса – простое инженерное решение, которое дает возможность улучшить эффективность отопительной системы и добиться комфортной температуры во всех помещениях. Поломка отдельных частей магистрали либо отключение подачи электроэнергии не доставит больших неприятностей. Теплоноситель продолжит циркулировать по магистрали, а в доме сохранится тепло.

Как построить самостоятельно?

Создавая проект беседки, следует определиться с несколькими моментами:

Где будет находиться объект? Ему можно выделить живописное место в саду или поместить рядом с домом

Важно, чтобы дым из трубы не попадал в жилые помещения. Зимний вариант конструкции лучше размещать рядом со зданием – так легче провести коммуникации.
Какой тип строения избирается (открытый, закрытый, полузакрытый).
Из какого материала будет выполнено помещение (дерево, металл, кирпич).
Какого размера строить беседку.
Какого вида планируются печь и мангал.

Традиционная беседка строится размером 3х3 м, прямоугольная может быть намного больше. Кроме кухни, в строении находится столовая зона, которая предполагает стол и стулья, а в зоне отдыха возможен и диван. В некоторых беседках подводят водопровод, устанавливают мойку. Все это следует учитывать, делая расчеты конструкции.

Чтобы отдых был комфортным, высота беседки планируется более двух метров, также по 2 кв. м площади рассчитывается на каждого посетителя. Составляя чертеж, обозначаются все элементы внутри сооружения.

Планируя место отдыха, следует не только учитывать практическую составляющую, но и обратить внимание на то, как оно будет сочетаться с ландшафтом. Большое строение в маленьком саду визуально уменьшит участок, а маленькая беседка потеряется на фоне большой территории

Расчёт параметров стропильной системы

Байпас в котельной

В схемах обвязки котлов обводная линия бывает необходима также в 2 случаях:

• как байпас для циркуляционного насоса;
• для организации малого контура циркуляции для твердотопливного котла.

Насос, установленный на обходном трубопроводе, встречается в отопительных системах довольно часто, иногда даже без особой необходимости. Дело в том, что однотрубная или двухтрубная система отопления, изначально задуманная с принудительной циркуляцией, никогда не сможет функционировать при отключении насоса. У нее нет для этого больших уклонов и увеличенных диаметров труб. Но байпас для насоса как раз и нужен, чтобы вода могла течь по прямой линии, в то время как перекачивающее устройство не работает.

Другое дело система, приспособленная под естественное движение воды. Часто бывает, что в нее для повышения эффективности не просто встраивают насос, а устанавливается система байпас с обратным клапаном на прямой. Это позволяет в случае отключения электричества автоматически перейти на естественную циркуляцию, что и отражено на схеме:

Пока насос работает, он своим давлением поджимает клапан с обратной стороны и не пускает поток по прямой. Стоит только отключить электроэнергию или перекрыть один из кранов, как давление исчезнет и клапан байпаса откроет прямой путь теплоносителю, восстановится конвективное движение воды. Можно спокойно снимать насос или прочищать грязевик, работа системы от этого не нарушится, она просто перейдет в другой режим.

Ну и последнее место применения байпаса – малый контур циркуляции твердотопливного котла со смесительным узлом. Здесь перемычка, подключенная к трехходовому клапану, дает возможность теплогенератору прогреться до температуры 50 ºС, дабы избегнуть воздействия низкотемпературной коррозии на стальные стенки топки. В этом случае схема байпаса выглядит так:

Принцип действия прост: клапан не пускает в котел холодную воду из системы, пока теплоноситель, циркулирующий по байпасной линии, не нагреется до требуемой температуры. Потом клапан открывается и пропускает в контур холодную воду, смешивая ее с горячей. Тогда на стенках топки не образуется конденсат и коррозии не возникает.

Иногда еще бывает нужен байпас в системе водоснабжения. Например, чтобы снять для ремонта, промывки или замены полотенцесушитель в ванной. Поскольку он подключается к стояку ГВС, то в многоквартирном доме его демонтаж создаст массу неудобств. Проще это предусмотреть заранее и при монтаже нагревателя поставить перемычку с краном.

Кухонный уголок – преимущества и недостатки

Многие из нас помнят первые кухонные уголки, появившиеся в советское время и сразу ставшими невероятно популярными. В результате у половины наших соотечественников в кухне были установлены похожие друг на друга уголки с пространством для хранения под сиденьями. С тех пор многое изменилось в современных веяниях по оформлению жилых пространств, появились новые материалы для исполнения и декорирования меблировки, кухонные уголки могут быть выполнены в тысячах вариациях, среди которых всегда можно найти вариант, идеально подходящий именно для вашего интерьера.

Среди преимуществ установки уголка в кухонном пространстве можно выделить следующие:

• обеспечение комфортных и удобных мест для сидения во время трапез;
• эффективное использование угла комнаты (с этой зоной чаще всего бывают проблемы в установке мебели и бытовых приборов);
• увеличение количества систем хранения за счет ящиков, расположенных под сиденьями уголка;
• в случае, если уголок представляет собой мягкий диванчик, то и увеличение количества спальных мест для припозднившихся гостей или место отдыха для хозяйки (хозяина), которые провели много времени в кухонном пространстве;
• возможность зонирования большого помещения кухни на рабочий и обеденный сектор;
• богатый выбор моделей, цветовых и фактурных решений каркаса и обивки уголков.

Безусловно, в использовании кухонного уголка есть и недостатки:

• в отличии от обычной обеденной группы (стола и стульев), уголок не обладает такой мобильностью и не во всякую зону помещения способен поместиться в случае, если хозяевам захотелось сделать перестановку;
• в ассортименте готовых решений, представленных в мебельных магазинах, может не найтись подходящего по стилю исполнения и цветовой палитре уголка, и мебель придется выполнять на заказ. Но этот минус легко превращается в плюс, ведь при индивидуальном изготовлении полученная мебель будет идеально вписываться в имеющееся пространство и гармонично интегрироваться в интерьер кухонного помещения;
• неудобство при использовании уголка для более или менее большой компании состоит в том, что человеку, сидящему в углу конструкции необходимо просить встать тех, кто сидит рядом с ним, чтобы выйти из стола.

Установка байпаса

Монтаж трубы альтернативного хода можно выполнять самостоятельно, однако если существует сомнение в способности качественного выполнения работы, желательно привлечь профессионалов.

Огромное значение имеет точный подбор параметров составляющих элементов и выбор необходимой запорной арматуры (краны, вентили, клапаны). В случае допущения просчетов при выборе элементов установка байпаса неэффективна.

В системе обогрева монтаж обводного устройства имеет несколько вариантов:

Схема равномерного распределения тепла по батареям

На теплообменник. При этом установку можно осуществлять в многоэтажном доме с центральной сетью обогрева и в частном доме при однотрубной системе. В комплект входит перемычка и пара шаровых запирающих устройств. При подключении новых батарей в однотрубную систему, прежде всего, требуется слить тепловую среду. Затем проводится сбор обвеса батареи. Для этого, срезаются старые чугунные теплообменники, посредством ключей для труб отвинчиваются части трубопровода, на которых расположены нерабочие краны. После, выполняется нарезка резьбы и составляется система из тройника, удлинителя и шаровых кранов-американок. Запорная арматура монтируется на резьбу на месте, где ранее был теплообменник. По окончании сборки радиатор помещается на подставку и выполняется разметка точек установки на стену с последующим высверливанием отверстий и размещения батареи на прикрепленные опорные держатели.

На линию сетевого насоса. В состав конструкции входит: два шаровых запорных устройства, фильтр грубой очистки, циркуляционный насос. Фильтр должен располагаться перед насосом. По краям данной конструкции монтируются колена и штуцеры для врезки в центральный трубопровод. Перед началом монтажа требуется спустить из системы всю тепловую среду. Устанавливается насос с байпасом на обратной трубе прямо возле отопительного котла, это позволяет уменьшить воздействие высоких температур на приборы. Данное требование касается, если используется расширительный бачок закрытого типа. При использовании бака открытого типа, его можно монтировать в любом месте отопительной сети. Для трубы из пластика целесообразно применять разборные элементы – американки, и подсоединять предварительно собранный модуль обводной трубы и насоса. Подключать в центральную трубу его следует посредством впаянных фитингов с тремя отверстиями. Для металлических труб сначала привариваются переходники для обвода с насосом, а потом кран на обводке

Выполняя сварочные работы важно помнить, что вентили нельзя перегревать ввиду того, что вставка из тефлона может деформироваться. Зону соединения центральной трубы необходимо отдалить от вентиля посредством переходников на расстояние не ближе 25 см с каждой стороны. Монтаж байпаса следует осуществлять таким образом, чтобы он располагался в горизонтальном положении, это позволят избежать скапливания воздуха.

Монтаж байпаса следует осуществлять таким образом, чтобы он располагался в горизонтальном положении, это позволят избежать скапливания воздуха.

По завершении монтажных работ следует проверить систему на отсутствие дефектов. После тщательного осмотра в контур заливается среда и снова осуществляется визуальное исследование стыков и швов.

Затем запускается насос, создается давление в системе, превышающее в 1,5 раза расчетное, переключается впуск в байпас и подающую трубу. Если протекания и запотевания не выявлено, выполненная работа считается правильной.

Блиц-советы

1. Установка обвода желательна в условиях недостаточности естественной циркуляции жидкости в отопительном контуре.
2. Самостоятельно сооружая байпас, необязательно подбирать каждый его элемент отдельно, лучше приобрести в специализированном магазине сразу готовую сборку, что сэкономит время и гарантирует от нестыковки элементов в процессе сборки.
3. Для автоматической регуляции температуры в жилище, можно использовать терморегулятор со встроенным шаровым краном.
4. Горизонтальный монтаж устройства предпочтителен из-за меньшей вероятности скопления в нем воздуха.
5. При монтаже устройства следует заранее предусмотреть дополнительные точки опоры и фиксаторы, которые не позволят ему сместиться под воздействием тяжести или других факторов.
6. В случае плохого качества воды с большим количеством примесей и взвесей, для увеличения срока службы, следует выбирать специальные насосы с фильтрами, которые рекомендуется периодически снимать и чистить.

Внутреннее наполнение шкафа в прихожей

Система хранения внутри угловой конструкции зависит от ее габаритов: ширины и глубины. Стандартное наполнение включает в себя место для верхней одежды (отсек с горизонтальной перекладиной, куда вешаются плечики), большие полки, где можно располагать немнущиеся трикотажные изделия, отсек для дорожных сумок. Дополнительно устанавливаются сетчатые обувницы, небольшие ящички для мелочей, подсветка.

На фото необычная конструкция: открытый угол соединяет шкаф с дверцами и вешалку для верхней одежды.

Если площадь помещения позволяет, угловая мебель для хранения делается на заказ и превращается в полноценную гардеробную или вместительную кладовку.

Конструкция механизма

Одной из самых популярных схем для системы теплоснабжения индивидуального дома можно назвать схему, где центральная линия подачи воды сохранена, а циркуляционный насос установлен в параллельной трубе.

Перед тем, как сделать байпас в систему отопления, следует учесть: конструкция этого устройства зависит от области его применения:

• возле радиатора устанавливают изделие, состоящее из перемычки, а также 2-ух шаровых кранов;
• такое устройство включает несколько деталей: циркуляционный насос, фильтр, два крана, а также добавочный кран для основного контура;
• можно также установить насос для авторегулирования температуры помещения, поставить на место шаровых кранов терморегуляторы, отключающие при необходимости прохождение теплоносителя в насос, если в комнате достигнута определенная температура.

Запорной арматурой служат шаровый кран, а также обратный клапан, необходимость которого в системе подачи тепла обоснована. Обратным клапаном можно заменить кран. Когда циркуляционный насос включается, клапан закрыт. Если же электроэнергия отключится, обратный клапан откроется автоматически, давая системе возможность переключиться на естественную циркуляцию.

Следовательно, важно верно выбрать как конструкцию байпаса, так и запорную арматуру. Когда вентиль отсутствует – включение насоса производится по малому контуру системы, образованному трубопроводом и байпасом. В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной

Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной. Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается.

Однако по надежности работы клапан все же уступает вентилю, поскольку в теплоносителе присутствуют абразивные примеси.

Специалисты рекомендуют использовать только качественный вентиль от проверенных производителей, так как если шаровой кран потечет, ремонт ему не поможет.

Монтаж устройства

Особых трудностей установка байпаса в системе отопления не вызывает, ее можно осуществить своими руками

Важно только придерживаться нескольких требований:

• подобрать сечение байпаса, которое будет меньшим на размер, чем диаметр у подачи и обратки, чтобы при необходимости поток воды устремился в обход батареи;
• монтировать устройство следует поближе к отопительному прибору и наиболее далеко от стояка;
• необходимо расположить регулировочный кран между входными отверстиями радиатора и байпаса;
• вместо шаровых кранов можно задействовать терморегуляторы, благодаря которым процесс отвода носителя тепла удастся автоматизировать;
• при использовании изделия, изготовленного своими руками, перед тем, как установить байпас в систему отопления, нужно произвести сварочные работы;
• при установке устройства его нужно монтировать возле котла так, чтобы не допускать перегревания насоса.

Байпас – такая, казалось бы, простая деталь, имеет важное значение для того, чтобы работа отопления в индивидуальном доме была максимально полезной. Он позволяет не только упростить, когда нужно, ремонт радиатора, но также добиться экономии затрат на отопление на 10%. Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот.

Как сделать правильный выбор?

Для владельцев домов, расположенных на Европейском континенте выбор довольно прост — это поликристалл либо монокристалл из кремния. При этом, при ограниченных площадях стоит сделать выбор в пользу монокристаллических панелей, а при отсутствии таких ограничений — в пользу поликристаллических батарей. При выборе производителя, технических параметров оборудования и дополнительных систем стоит обратиться к компаниям, которые занимаются как продажей, так и установкой комплектов. Учитывайте, что вне зависимости от производителя — качество систем у «топовых» производителей вряд ли будет отличаться, поэтому не дайте себя обмануть, изучая ценовую политику.

Бюджетным, но эффективным выбором станут панели от компании Amerisolar, поликристаллическая модель носит название AS–6P30 280W, имеет размер 1640х992 мм и выдаёт, соответственно — 280 Вт мощности. КПД модуля составляет 17.4%. Из минусов — гарантия всего 2 года. Но стоимость ∼7 тыс. рублей.
Аналогичным по мощности будет модуль RS 280 POLY от китайской Runda, стоимость ещё ниже — около 6 тыс

рублей.
Если место ограничено, стоит обратить внимание на продукт компании LEAPTON SOLAR — LP72–375M PERC, КПД составляет 19.1%, и при размерах 1960х992 мм получаем на выходе 375 Вт энергии. Стоимость такой батареи будет в районе 10 тыс

рублей.
Ещё одним эффективным вариантом с меньшими габаритами, 1686х1016 мм будет новинка от LG — NeOn 340 W. «Не он» может похвастаться КПД в 19.8%, но не может похвастаться стоимостью, она будет более чем в половину выше предыдущего образца — примерно 16 тысяч рублей.
Для тех, кто хочет обратить своё внимание на премиальный сегмент, тайваньская компания BenQ выпустила на рынок монокристальный модуль SunForte PM096B00 333W, выдающий на выходе 333 Вт мощности, имеющий номинальный КПД в 20.4% при размерах 1559х1046 мм. Этот модуль получил впечатляющую стоимость в почти 35 тысяч рублей.

Альфа-распад

Конструкции механизма

Вообще, в конструкцию байпаса могут входить следующие элементы:

1. Труба.
2. Циркуляционный насос.
3. Вентили. Вентилей должно быть два. Различают несколько разновидностей вентилей для обходной трубы, которые будут рассмотрены ниже:
   • Краны с подвижным штоком. Внутренний просвет трубы при использовании таких кранов перекрывается резиновой шайбой. Особенностью кранов этого типа является то, что они ремонтируются без особого труда. Недостатком представителей этого типа является то, что внутренний просвет таких кранов меньше номинального в два раза, что способствует потере теплоносителя.
4. Краны шарового типа. Этот тип кранов перекрывает просвет с помощью металлического шарика, который имеет просвет определенного просвета. При полном открытии крана внутренний просвет не меньше номинального, поэтому потеря теплоносителя отсутствует. Однако, и у этого типа есть недостаток – при долгом неиспользовании шарик прикипает к уплотнителю, вследствие чего ручка крана просто не поддается силе.
5. Запорная арматура. Запорная арматура представляет собой вентиль на прямой магистрали. Если она отсутствует, то вода, подгоняемая насосом на байпасе, поступает в прямую магистраль, а затем обратно в перемычку. Так и будет кружиться по одному маленькому контуру. Поэтому нужен вентиль, который будет препятствовать току теплоносителя к насосу. При выборе этого вентиля, также можно отметить следующие два варианта:
   • Шаровой кран. Характеристики таких кранов рассмотрены выше.
6. Обратный клапан. В его устройство входит металлический шарик, который способен закрывать приход под давлением воды, так что человеческого вмешательства здесь не требуется. При включении насоса, под давлением воды, клапан самостоятельно закроется, обеспечив тем самым правильную работу системы.

Обвязка радиатора отопления с байпасом

Определившись для чего нужен байпас в системе отопления, можно начинать монтажные работы. При этом производятся расчеты, а также подбираются комплектующие. Материал труб в идеале должен совпадать с материалом основной магистрали. Диаметр регулятора должен обладать меньшим размером, чем сечение главного трубопровода.

Варианты обвязки разных систем

Некоторые рекомендации помогут произвести установку:

• для запорной арматуры подходят шаровые краны. Они позволяют надежно перекрыть подачу теплоносителя;
• не стоит устанавливать смесительный клапан, который в обычной разводке не принесет пользы;
• установка регулирующего механизма для однотрубных систем считается необходимой.

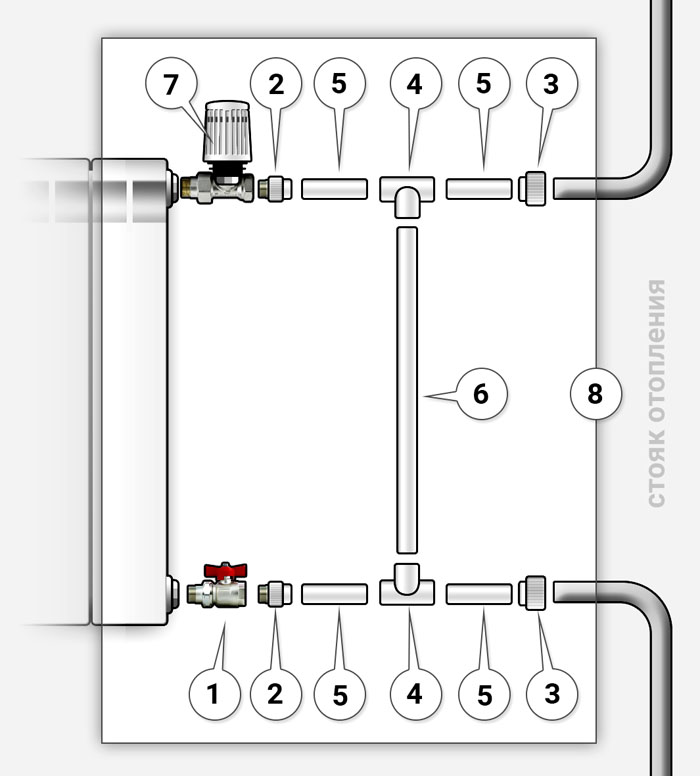

На схеме показаны составляющие элементы конструкции

Перед монтажом измеряется расстояние между обратной и прямой магистралью батареи. Затем отрезается кусок трубы нужного размера. Этот кусок в свою очередь также отрезается пополам и в него устанавливается шаровый кран. В случае использования полипропиленовых труб производится опрессовка гидравлическим методом. В ветки подачи и обратки врезаются тройники и устанавливается подготовленная перемычка. Для возможности замены радиаторов без слива всей системы на вход и выход из прибора также монтируются шаровые краны. Затем трубы заполняются теплоносителем.

Нюансы установки регулирующего устройства изображено на схеме

Обратите внимание! Функционирование регулятора производится при помощи кранов. Один кран монтируется на трубе

Это шаровой кран, который ограничивает подачу воды в аварийной обстановке. Другие два крана монтируются на горизонтальных магистралях.

Принцип действия байпаса на радиаторе

В однотрубной конструкции монтаж байпаса на отопление необходим, чтобы при замене прибора отопления, жидкость продолжала циркулировать. В вертикальной установке радиатор подсоединен к стояку патрубками. Регулятор объединяет патрубки и монтируется перед батареей.

На схеме показано место установки байпасной перемычки на всю систему отопления при использовании твердотопливного котла

К функциям перемычки, которая ставится перед радиатором, относятся:

• создание постоянного передвижения по основному контуру;
• регулировка температуры и расхода теплоносителя непосредственно в радиаторе.

Монтаж байпаса позволяет смешивать теплоноситель из центральной магистрали с обратной линией батареи. За счет этого увеличивается температура и эффективность обогрева в целом.

Нюансы обвязки

Важно понять, что же такое байпас в системе отопления, прежде чем его устанавливать. Вот некоторые полезные рекомендации, которые помогут выполнить установку своими руками:

• чтобы направить воду в правильном направлении, нужно чтобы сечение перемычки было меньшего размера, чем сечение основного трубопровода;
• монтаж конструкции производится рядом с прибором отопления, но как можно дальше от стояка;
• краны монтируются между входом/выходом батареи и регулирующей перемычкой;
• для автоматизации температуры прибора применяются терморегуляторы ;
• при монтаже конструкции рядом с котлом нельзя допускать перегрева;
• на срезы магистрали монтируются тройники;
• нельзя устанавливать задвижку или вентиль на бесклапанное устройство.

Вариант обвязки для однотрубной конструкции

При монтаже установки нужно соблюдать строительные нормы. Рядом с устройством байпаса должны присутствовать крепления или специальные опоры для труб.
