Как заставить воду двигаться? подключение циркуляционного насоса к системе отопления

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Основные правила монтажа насоса

Устанавливая электронасос для отопления, надо помнить о соблюдении ряда важных правил:

  1. по бокам от насоса надо зафиксировать шаровые краны. В случае необходимости демонтажа насоса, с помощью шаровых кранов вероятность выхода теплоносителя из системы будет исключена;
  2. перед насосным устройством врезается фильтр. Нужно это для защиты прибора от различных частиц, которые присутствуют в теплоносителе;
  3. в верхней части байпаса должен находиться воздушный клапан. Он будет выводить скопившийся в системе воздух. Можно выбрать автоматический либо ручной тип клапана;
  4. резьбовые соединения должны выполняться с помощью прокладок и герметика. Нужно это для избежания протеканий;
  5. на насосном приборе есть стрелка, которая показывает направление движения теплоносителя. Это направление надо соблюдать в процессе монтажа;
  6. чтобы сделать процесс использования насосного устройства полностью безопасным, подключать прибор надо только в розетку с заземлением. Поэтому перед установкой насоса требуется провести ряд действий по обеспечению заземления.

Подключается электронасос для отопления дома по следующему алгоритму:

  • выбор места. Подключенный насос нуждается в периодическом обслуживании. Также необходимо позаботиться о том, чтобы был доступ к электросети. Поэтому месторасположение надо выбирать, учитывая данные факторы. Конечно, близость к сети не является обязательным требованием: можно провести удлинение силового кабеля сети к требуемому месту монтажа. Но это создаст дополнительные неудобства. Лучше всего устанавливать насосы в месте ввода расширительного бака. Таким образом, можно достичь максимально высоких температурных показателей в данном месте;
  • если насос устанавливается в действующую сеть, предварительно необходимо слить теплоноситель. Если система отопления находилась в длительной эксплуатации, ее надо хорошенько прочистить от скопившихся внутри загрязнений. Для этого следует несколько раз наполнить ее водой, а затем опорожнить;
  • монтаж насоса и функциональной цепочки арматуры выполняется в соответствии с описанными выше правилами;
  • когда процесс установки завершен, отопительную систему надо снова заполнить теплоносителем;
  • теперь нужно проверить систему на работоспособность. Например, если не включился насос отопления, возможно, есть какие-нибудь проблемы с электропитанием. Надо проверить предохранители и фазы. Если все в норме, вероятно, сгорела обмотка привода. Все погрешности на данном этапе следует исправить;
  • после этого надо открыть центральный винт. Он находится на крышке корпуса. Данная процедура нужна для того, чтобы избыток воздуха вышел из насоса. Когда выступит вода, значит все в порядке: воздух полностью удален. Надо отметить, что выводить воздух с насоса с ручным управлением следует каждый раз перед включением устройства.

Зная, как поставить дополнительный насос в систему отопления, можно без затруднений проделать эту процедуру самостоятельно. Положительные изменения в пользовании отопительной системой с врезанным насосом заметны в первые дни эксплуатации.

Лучше покупать насос для котла отопления типа автомат. Так можно защитить устройство от неправильной эксплуатации. При подключении оборудования к сети лучше использовать автоматический предохранитель с флажком, который будет выполнять две функции: предохранителя и выключателя. Устанавливать предохранитель следует на расстоянии более 50 см от котла.

Можно установить насос в отопительную систему, где уже имеется один насос. Но тут надо учитывать некоторые нюансы. Насосный прибор включается, когда срабатывает тепловое реле.

Чтобы оба аппарата работали синхронно, второй прибор надо тоже подключить к реле.

Дополнительный насос можно подсоединить к основному путем параллельного подключения. Зная, как подключить насос отопления к электросети, это особых трудностей не составит.

Чаще всего насосное оборудование работает от 220 вольт. Но есть агрегаты, работающие от 380 вольт. Сегодня в продаже можно встретить и насос для отопления на 12 вольт с плавным вариатором скорости. Такие агрегаты незаменимы, если нет возможности подключения к электросети 220 вольт. Благодаря электронному вариатору скорости, насос включается плавно, есть возможность выставлять точные параметры прибора. Но все же насос для отопления 12 вольт используется крайне редко.

3 Технические характеристики

Выбирать очень дорогостоящее устройство не нужно. Так или иначе, полностью использовать свой потенциал приборы не будут. Кроме того, установленное оборудование характеризуется сильным шумом. Как правило, длина трубопровода определяет показатель мощности перекачивающего устройства: на каждые 10 м трубопровода насос обязан создавать 0,5 м3 напора.

Как показала практика, для контура в 100 метров достаточно, если насосное оборудование выдает напор в 5 м3. Приобретая дополнительный прибор для перекачки жидкости, необходимо не забывать, что производительность насоса обязана составлять на 15% больше, в отличие от изначально рассчитанного показателя.

Список лучших напольных унитазов 2020 года

2 Виды насосов

Параллельное и последовательное соединение насосов

Обозначения

\(L_{E}\quad\) Эквивалентный или общий расход
\(L_{1}\quad\) Расход условного первого насоса
\(L_{2}\quad\) Расход условного второго насоса
\(P_{E}\quad\) Эквивалентное давление
\(P_{1}\quad\) Давление условного первого насоса
\(P_{2}\quad\) Давление условного второго насоса

О совместной работе насосов в сетях отопления и охлаждения

В гидравлических схема довольно часто можно встретить параллельное включение насосов и очень редко — последовательное. Тем не менее иногда насосы всё же работают последовательно — хотя при создании схемы такой сценарий возможно и не рассматривался.

В основном совместная работа насосов встречается в схемах с резервированием — где один насос является основным, другой — резервным    Хотя совместно могут работать и более двух насосов, для простоты будем рассматривать всего два — первый и второй. Точнее в таких схемах каждый насос является и основным и резервным, при этом нагрузка может распределяться по 50% на каждый насос. Если один насос выходит из строя — второй обеспечивает хотя бы половину нагрузки.

Характеристика насоса

Характеристика насоса представляет собой кривую зависимости расхода от развиваемого давления. Эта кривая зависит от конструкции насоса и определяется при его производстве и испытании. В общем виде выглядит она примерно как на рисунке

Рисунок 1 Общий вид характеристики насоса

Параллельное соединение насосов

Если соединить два насоса параллельно — например как показано на рисунке , то как будет выглядеть их общая характеристика? Общая характеристика будет строиться исходя из следующего правила:

При параллельном соединении насосов складываются их расходы при одинаковом значении давления

Эквивалентная характеристика будет выглядеть так, как показано на рисунке

Рисунок 2 Схема параллельного соединения

Рисунок 3 Эквивалентная характеристика при параллельном соединении

Последовательное соединение

Как уже говорилось, именно намеренное последовательное соединение насов встречается очень редко, скажем сейчас это не распространённая практика. Хотя последовательную работу насосов встретить можно, например в многоконтурных схемах. Если насосы соединяются последовательно, то их эквивалентная характеристика строится так, как показано на рисунке исходя из правила:

При последовательном соединении насосов складываются их давления при одинаковом значении расхода

Рисунок 4 Схема последовательного соединения

Рисунок 5 Эквивалентная характеристика при последовательном соединении

Советы и рекомендации

Обязательно ли строить эквивалентную характеристику насосов? Если подходить к проектированию гидравлических схем серьёзно, а гидравлические схемы определённо заслуживают такого отношения, то характеристику обязательно нужно строить, а иначе как узнать как будет вести себя сеть при различных режимах работы

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

как правильно подключить насос к отоплению естественной циркуляцией для отбора теплоносителя для евро батореи

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

Здравствуйте. Два насоса лучше последовательно друг за другом ставить или между ними должно быть какое то расстояние?

Больше смысла, если два циркуляционных насоса разнесены. Движение теплоносителя будет более равномерным.

У меня 2 насоса возле котла,один в подаче,другой в обратке.Общая длина около 150 м.работают 8 лет.

Никто не говорил, что один за другим ставить нельзя. Можно и работают они без проблем. Но можно и разнести.

У меня дом 2 этажа раньше отопление было : трубы по всему дому ф80 пол тоны воды котел Дани сейчас переделали отопление труба ф25 батареи металл плоские насос почемуто врезали в обратку хотя раньше был врезан в подачу дальнее крыло верхнего этажа не греет может это зависеть от установки насоса?

Надо смотреть всю схему

В принципе, в обратку или в подачу установлен циркуляционный насос — не важно. Главное, чтобы его мощности хватало. А вот из-за недостатка мощности может дальнее крыло и не греет

А вот из-за недостатка мощности может дальнее крыло и не греет.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Установка дополнительного оборудования

Вне зависимости от используемого типа отопительного контура, где производителем тепла служит один котел, достаточно будет установить единый перекачивающий аппарат.

Если же конструктивно система более сложная, возможно применение дополнительных устройств, обеспечивающих принудительную циркуляцию жидкости.

Пример совместной схемы обвязки твердотопливного котла в паре с электрическим. В этой системе отопления установлено два перекачивающих устройства

Необходимость в этом появляется в следующих случаях:

  • при обогреве дома участвует более одного котельного агрегата;
  • если в схеме обвязки присутствует буферная емкость;
  • система отопления расходится на несколько ветвей, например, обслуживание косвенного бойлера, несколько этажей и т. д.;
  • при использовании гидроразделителя;
  • когда длина трубопровода более 80 метров;
  • при организации движения воды в контурах обогрева пола.

Для выполнения правильной обвязки нескольких котлов, функционирующих на разном топливе, есть необходимость установки резервных насосов.

Для схемы с теплоаккумулятором также необходим монтаж дополнительного циркуляционного насоса. В этом случае магистраль состоит из двух контуров – отопительного и котлового.

Буферная емкость разделяет систему на два контура, хотя на практике их может быть и больше

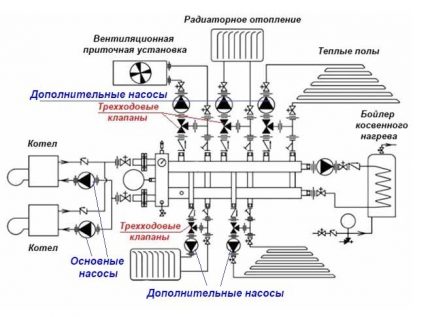

Более сложная схема отопления реализуется в больших домах на 2-3 этажа. Из-за разветвления системы на несколько магистралей, насосов для перекачивания теплоносителя задействуют от 2 и больше.

Они отвечают за подачу теплоносителя на каждый из этажей к различным приборам отопления.

Вне зависимости от количества пееркачивающих устройств, их устанавливают на байпасе. В межсезонье система отопления может работать без насоса, который перекрывается с помощью шаровых вентилей

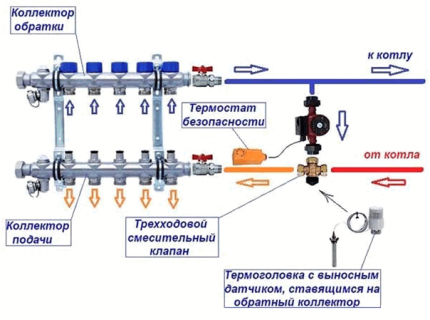

Если же в доме планируется организовать полы с подогревом, то целесообразно монтировать два циркуляционных насоса.

В комплексе насосно-смесительный узел отвечает за подготовку теплоносителя, т. е. удержание температуры в 30-40 °C.

Чтобы мощности основного перекачивающего устройства хватило на преодоление местного гидравлического сопротивления контуров пола, длина линии не должна быть больше 50 м. Иначе прогрев полов станет неравномерным, соответственно и помещения

В некоторых случаях вовсе не требуется установка насосных агрегатов. Многие модели электро- и газогенераторов настенного типа уже имеют встроенные циркуляционные устройства.

Основные разновидности

Все циркуляционные насосы для систем отопления делятся на два конструктивных типа: устройства с «сухим» ротором и насосы циркуляционные с «мокрым» ротором.

В циркуляционных насосах первого типа, что понятно уже из их названия, ротор не контактирует с жидкой рабочей средой – теплоносителем. Крыльчатка таких помп отделена от ротора и статора уплотнительными стальными кольцами, прижимающимися друг к другу при помощи специальной пружины, компенсирующей износ этих элементов. Герметичность данного уплотнительного узла в процессе работы насоса обеспечивает тонкая прослойка воды между стальными кольцами, формирующаяся за счет разницы между давлениями в системе отопления и во внешней среде.

Циркуляционные насосы для отопления с «сухим» ротором отличаются достаточно высокими КПД (89%) и производительностью, но есть у гидромашин данного типа и недостатки, в том числе сильный шум при работе и сложность в эксплуатации, техническом обслуживании и ремонте. Как правило, насосами данного типа оснащают отопительные системы промышленного назначения, в бытовых системах обогрева они используются достаточно редко.

Одноступенчатый циркуляционный насос с «сухим» ротором

Циркуляционный насос для систем отопления, оснащенный ротором «мокрого» типа, – это устройство, крыльчатка и ротор которого находятся в постоянном контакте с теплоносителем. Рабочая среда, в которой происходит вращение ротора и крыльчатки, выполняет роль смазки и охлаждающей жидкости. Статор и ротор насосов данного типа изолируются друг от друга при помощи специального стакана, изготовленного из нержавейки. Такой стакан, внутри которого располагаются вращающиеся в среде теплоносителя ротор и крыльчатка, защищает обмотку статора, находящуюся под напряжением, от попадания на нее рабочей жидкости.

КПД насосов данного типа довольно невысокий и составляет всего 55%, но технических возможностей такого устройства вполне достаточно для того, чтобы обеспечить циркуляцию теплоносителя в системах обогрева домов не слишком большой площади. Если говорить о достоинствах циркуляционных насосов с «мокрым» ротором, то к ним следует отнести минимальное количество шума, издаваемого при работе таких устройств, высокую надежность, простоту в эксплуатации, техническом обслуживании и ремонте.

Циркуляционный насос «мокрого» типа

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора

Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм2 до 2,5 мм2. Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам

Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ, или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Будет полезно прочитать:

  • Как выбрать аккумуляторы для ИБП
  • Как подключить электрический котел отопления
  • Схема подключения дифференциального автомата

Установка дополнительного оборудования

Вне зависимости от используемого типа отопительного контура, где производителем тепла служит один котел, достаточно будет установить единый перекачивающий аппарат.

Если же конструктивно система более сложная, возможно применение дополнительных устройств, обеспечивающих принудительную циркуляцию жидкости.

Пример совместной схемы обвязки твердотопливного котла в паре с электрическим. В этой системе отопления установлено два перекачивающих устройства

Необходимость в этом появляется в следующих случаях:

  • при обогреве дома участвует более одного котельного агрегата;
  • если в схеме обвязки присутствует буферная емкость;
  • система отопления расходится на несколько ветвей, например, обслуживание косвенного бойлера, несколько этажей и т. д.;
  • при использовании гидроразделителя;
  • когда длина трубопровода более 80 метров;
  • при организации движения воды в контурах обогрева пола.

Для выполнения правильной обвязки нескольких котлов, функционирующих на разном топливе, есть необходимость установки резервных насосов.

Для схемы с теплоаккумулятором также необходим монтаж дополнительного циркуляционного насоса. В этом случае магистраль состоит из двух контуров – отопительного и котлового.

Буферная емкость разделяет систему на два контура, хотя на практике их может быть и больше.

Более сложная схема отопления реализуется в больших домах на 2-3 этажа. Из-за разветвления системы на несколько магистралей, насосов для перекачивания теплоносителя задействуют от 2 и больше. Они отвечают за подачу теплоносителя на каждый из этажей к различным приборам отопления.

Вне зависимости от количества пееркачивающих устройств, их устанавливают на байпасе. В межсезонье система отопления может работать без насоса, который перекрывается с помощью шаровых вентилей

Если же в доме планируется организовать полы с подогревом, то целесообразно монтировать два циркуляционных насоса. В комплексе насосно-смесительный узел отвечает за подготовку теплоносителя, т. е. удержание температуры в 30-40 °C.

Чтобы мощности основного перекачивающего устройства хватило на преодоление местного гидравлического сопротивления контуров пола, длина линии не должна быть больше 50 м. Иначе прогрев полов станет неравномерным, соответственно и помещения

В некоторых случаях вовсе не требуется установка насосных агрегатов. Многие модели электро- и газогенераторов настенного типа уже имеют встроенные циркуляционные устройства.

Преимущества

Терморегуляторы позволяют сократить расходы тепловой энергии на 10-20%. Те системы, которые имеют не только индивидуальные термостаты, но и дополнительно оборудованы регуляторами у источника отопления, экономят от 25-35% тепловой энергии.

Кроме того, в помещении постоянно поддерживается приятный микроклимат, особенно если для управления теплоносителем применяется автоматика.

Дополнительные плюсы

К другим преимуществам использования устройств для температурной регуляции относятся универсальность и высокая точность. Универсальность заключается в том, что термостаты подходят для установки в системах отопления любого типа.

Это оборудование применяется с газовыми, электрическими и твердотопливными котлами.

Высокая точность настройки проявляется в том, что даже механический прибор прекращает подачу нагретой воды в батарею в правильно рассчитанный момент, не говоря уже об устройствах с электронной начинкой.

Последние могут быть настроены таким образом, чтобы в определенные часы поддерживать конкретную, удобную температуру. Нередко электронный терморегулятор даже имеет функцию недельного программирования. К достоинствам относятся также следующие качества:

  • долговечность – приборы изготавливаются из стали, устойчивой к коррозии. Особенно интересна техника российского производства, которая по гидравлическим и прочностным свойствам соответствует отечественным реалиям;
  • широкий ассортимент марок и моделей – сегодня термостаты производятся многими компаниями и поставляются из-за рубежа. Высокая конкуренция позволяет снизить стоимость изделий.

Критерии грамотного выбора оборудования

Все старания по монтажу сведутся к нулю, если неправильно подобрать оборудование. Чтобы не ошибиться, необходимо предварительно проанализировать все стороны конкретной отопительной системы и произвести необходимые расчеты.

Основные разновидности насосов

По конструкционным особенностям все приборы делятся на 2 категории: с мокрым и сухим ротором.

Насосы «мокрого» типа. Этот вариант подходит для частных домов. Агрегат компактный, почти бесшумный и имеет удобное для обслуживания и ремонта модульное строение.

Но, к сожалению, не отличается высокой производительностью – максимальный КПД современных моделей достигает 52-54%.


Циркуляционные устройства для отопительных сетей нельзя путать с аналогичными приборами для ГВС. Насос для отопления не нуждается в антикоррозийном корпусе из бронзы или нержавейки и в дополнительной защите от накипи – соответственно, и стоит дешевле

Насосы с сухим ротором производительны, неприхотливы к качеству теплоносителя, способны работать под большим напором и не требуют строго горизонтального расположения на трубе. Однако они более шумные, а их работа сопровождается вибрацией. Многие модели устанавливаются на фундамент или металлическую опорную раму.

Для монтажа консольных, моноблочных или «In-line» моделей необходимо отдельное помещение – котельная. Их целесообразно применять, когда необходим расход более 100 м³/ч, то есть для обслуживания групп коттеджей или многоквартирных домов.

Краткий обзор технических характеристик

При выборе насоса обязательно следует изучить технические характеристики и сопоставить их с требованиями системы отопления.

Важными являются такие показатели, как:

  • напор, который покрывает потери гидравлики в контуре;
  • производительность – объем воды или подача за определенный временной интервал;
  • рабочая температура теплоносителя, max и min – у современных моделей в среднем +2 ºС… +110 ºС;
  • мощность – с учетом гидравлических потерь механическая мощность преобладает над полезной.

Важны и конструкционные детали, например, входной/выходной диаметр патрубков. Для систем отопления средние параметры – 25 мм и 32 мм.


Количество электронасосов подбирают, ориентируясь на протяженность отопительной магистрали. Если общая длина контуров до 80 м, достаточно одного прибора, если больше – потребуются дополнительные устройства

Примером агрегата для оснащения отопительной сети жилья площадью 100 м² является насос Grundfos UPS с трубным соединением 32 мм, производительностью 62 л/с и весом 3,65 кг. Компактный и малошумный чугунный прибор не слышно и за тонкой перегородкой, а его мощности достаточно для транспортировки жидкости на 2 этаж.

Насосы со встроенной электроникой позволяют оперативно переводить оборудование в более удобный режим в зависимости от смены температуры или давления в сети. Автоматические устройства снабжены цифровыми дисплеями, которые предоставляют максимум информации по работе насоса: температуру, сопротивление, давление и т.д.

Дополнительная информация о расчете и выборе циркуляционного насоса для отопления представлена в статьях:

  1. Как рассчитать насос для отопления: примеры расчетов и правила подбора оборудования
  2. Подбор циркуляционного насоса: устройство, виды и правила выбора насоса для отопления
  3. Циркуляционный насос для отопления: десятка лучших моделей и советы покупателям

Заключение

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
