Отопление дома теплым водяным полом

Обсуждая особенности отопления дома водяным полом, многих застройщиков интересуют факторы, на которые мы дадим пояснение ниже.

Производители любят упоминать, что отопление полами способно прослужить не менее 50 лет. На такой срок рассчитаны трубы теплого пола. Касаемо наружных деталей: коллектора, кранов и прочего, скорей всего из строя они выйдут раньше. Но поменять их не будет большой проблемой.

Наш опыт говорит о том, что объекты с 1996 года по сей день вполне неплохо себя чувствуют и система теплого пола работает беспроблемно.

Часто производители любят упоминать о том, что отопление дома теплым полом как основным источником тепла экономичнее многих других систем отопления. Как показывает практика, в большинстве случаев существенной экономии вы не получаете. Но к теплым полам можно подключать конденсационные котлы, тепловые насосы и солнечные коллекторы (для догрева). В этих случаях полы могут быть значительно экономичнее.

Многих застройщиков смущает то, что по полу будет ходить некомфортно. Так же некомфортно будет спать ночью. Температура поверхности теплого пола составляет всего лишь 28 градусов. Вы практически не будете этого ощущать. Для спальни нужно предусмотреть комнатный термостат, чтобы можно было выставить комфортную температуру.

Схема подключения теплого пола к системе отопления

Монтаж теплого пола с использованием полимерной трубы – пошаговая инструкция

Рассмотрим алгоритм монтажа теплого пола с использованием полимерной трубы. Точкой подключения к базовой системе отопления дома служит радиатор с четырьмя выходами, два из которых используются для самой батареи. Остальные будут использоваться для подачи горячей воды и последующего ее отвода.

Шаг 1. Подготовить черновой пол. В случае, когда проводится ремонт в готовой квартире, необходимо убрать напольное покрытие и очистить поверхность вплоть до бетонной плиты. Если квартира без ремонта, необходимо лишь удалить лишнюю грязь.

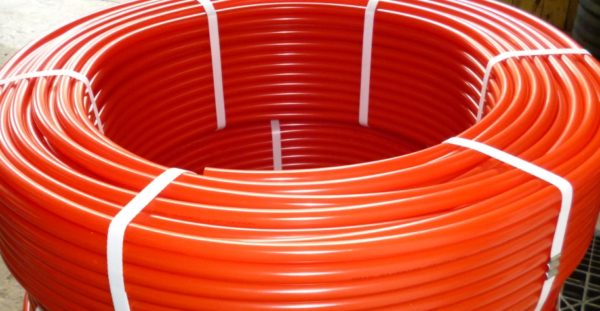

Полимерная труба

Шаг 2. Снять заглушки с радиаторов и заменить их на муфты, необходимые для подключения системы теплого пола к общей системе отопления. В качестве герметика используется льняная прядь, пропитанная сантехнической пастой. Волокна следует наложить на резьбу, затем закрутить муфту.

Подготавливаем поверхность для монтажа

Шаг 3. Навинтить Г-образные переходники. Один будет пропускать горячую воду из центральной системы отопления в трубы пола, другой будет передавать отработанную жидкость обратно.

Шаг 4. На концах переходников также закрепить муфты.

Закрепляем трубу

Шаг 5. Проверить получившиеся соединения и при необходимости затянуть ключом.

Монтаж лучше проводить вдвоем для большего удобства

Шаг 6. К переходникам на резьбу муфт прикрепить шаровые вентили.

Установка теплого пола – пошаговая инструкция

После подготовки точек подключения на радиаторе проводятся основные работы с полом.

Шаг 1. По периметру пола проложить демпферную ленту. Она станет компенсатором расширения пола при нагреве последнего. Самодельный вариант можно изготовить из Пенофола, либо использовать материал со схожими характеристиками. Лента должна заканчиваться чуть-чуть выше, чем уровень будущей песочно-бетонной стяжки. Закрепить ее можно любым доступным способом: от скотча до клея.

Шаг 2. Расстелить сэндвич из полистирола и фольгированного утеплителя, либо уложить слои по очереди.

Шаг 3. Для армирования стяжки сверху на мультифольгу уложить сетку из стальных прутьев, расположенных на расстоянии 10 см друг от друга.

Шаг 4. В стыковочных швах соединить куски сетки посредством стяжек или проволоки.

Шаг 5. На входную трубу надеть гофру и фитинг, затем присоединить ее к переходнику, через который будет подаваться горячая вода. Затянуть гайкой.

Шаг 6. Укладывать трубу по необходимой траектории для получения контура нужной площади. Фиксировать ее с помощью хомутов на стальной сетке.

Шаг 7. На местах сгиба нагревать пропилен. Это поможет аккуратно сформировать места сгиба, чтобы не появились трещины и изломы.

Шаг 8. К переходнику для вывода воды из пола в радиатор присоединить другой кусок трубы.

Шаг 9. Концы обеих труб подключаются к циркулярному насосу через переходники. При желании можно примонтировать два дополнительных крана. Один будет отвечать за подачу воды внутрь контура пола, а другой — за выход в центральную систему отопления.

Шаг 10. Залить пол пескобетонной стяжкой.

Шаг 11. Выровнять получившуюся поверхность и оставить минимум на 2 недели.

Различные способы укладки труб

Видео – Водяной теплый пол без стяжки. Легкая фольгированная система

При наличии некоторых уверенных строительных навыков можно провести работу самостоятельно без особых усилий. Однако если нет уверенности в собственных силах, предпочтительнее передать работу профессионалам. Особенно это касается использования медных труб. Их цена за один метр самая высокая, а при укладке используется специальное оборудование для изгибания металла по необходимому радиусу. Как следствие ошибки при работе могут сильно бить по кошельку.

Отзывы об отоплении ПЛЭН

Виды тёплых полов

Тёплые полы подразделяются на водяные и электрические:

1. Водяные — состоят из гибких труб, по которым движется нагретый до 30 — 35 градусов теплоноситель. Схема укладки магистрали бывает «змейкой» или « улиткой». Чаще монтируются под цементно бетонную стяжку. Хотя, при наличии деревянных перекрытий возможна укладка и без заливки бетона.

• Электрические тёплые полы бывают:
• кабельные — это провод, который может располагаться под любой поверхностью, уложенный в стяжку или между бобышками утеплителя;
• маты — также представляет собой кабельный тип конструкции, только провод уже зафиксирован на подложке (мате) с определённым шагом;
• инфракрасные — это плёнка с вмонтированными карбоновыми пластинами, не требуется заливка стяжки, процесс укладки простой и быстрый.

Технология укладки электрического теплого пола способы и советы

На данной странице собрана информация о теплых полах на основе электричества, а также о способах и технологии монтажа систем таких полов.

В отличие от центральной системы отопления, теплый пол равномерно нагревает всё напольное покрытие и, следовательно, воздух в нижней части помещения, что наиболее комфортно для человека. В противном случае, теплый воздух сразу поднимается под самый потолок.

Разнообразие электрических теплых полов

Пол с подогревом от электричества бывает трех видов:

1. кабельный,
2. термомат (сетка с прикрепленным кабелем),
3. пленочный (нагревательный элемент находится внутри пленки).

Выбирать подходящую систему нужно, исходя из особенностей помещений, планировки и условий эксплуатации. Из первых двух лучше покупать именно второй, чтобы сэкономить время. Для кабеля всё равно придется брать монтажную ленту для крепления. А маты можно разрезать вдоль по сетке, чтобы подогнать под планировку. Для пленочного же пола нужен только «сухой» монтаж, и такой пол нежелателен, например, для плиточного покрытия.

Технология укладки электрического теплого пола напрямую зависит от его вида. Рассмотрим все из них.

Важно!!! Основание под любую систему теплого пола должно быть ровным и чистым

Способ 1. Монтаж термоматов

Этот вариант наиболее простой. Сетка термомата имеет ширину 50 см, но ее можно разрезать и повернуть в нужном направлении. Главное – не повредить кабель. Крепить термомат к полу можно любым способом. Перед этим рекомендуется поверхность прогрунтовать, чтобы обеспечить лучшее сцепление. Сверху – небольшой слой стяжки (3 см) или клея для плитки, а затем напольное покрытие.

Варианты укладки термоматов

Способ 2. Монтаж кабельного пола

Такой способ предполагает предварительное выравнивание, теплоизоляцию и стяжку пола, что увеличит его высоту. Затем кабель нужного размера выкладывается «змейкой» или «улиткой» с помощью специальной монтажной ленты с креплениями, которые выдерживают необходимое расстояние между кабелем, исключая места, где будут расположены предметы мебели. Кроме того, обязательно делать отступы от стен и нагревательных приборов минимум на 5-7 см. Начинать укладку нужно от места подключения к термостату. Как и в случае с термоматами, под напольное покрытие укладывают клей для плитки или стяжку (толщиной 5 см).

Внимание!!!  Нельзя подрезать или растягивать кабель! Линии кабеля не должны соприкасаться!

Укладка кабеля

Способ 3. Монтаж пленочного пола

Пленочный пол имеет небольшую толщину, поэтому над ним возможен только небольшой слой покрытия. В качестве утеплителя под пленку можно использовать лишь материалы с малой теплопроводимостью. Саму пленку нужно порезать на полосы необходимого размера, уложить их, не накладывая одну на другую, и соединить проводами шины по краям пленки. Для защиты хрупкой системы стоит положить сверху фанеру или гипсокартон, а затем уже напольное покрытие. Плитку лучше не ставить, так как клей не будет достаточно хорошо ее удерживать на гладкой структуре пленки. Такой пол можно монтировать по всему помещению без исключения.

Пленочный теплый пол для разных покрытий

После укладки любого электрического пола нужно уложить термодатчик в специальной трубке, который должен быть равноудален от нагревательных элементов и не замурован. Более того, его нужно размещать на расстоянии не меньше 50 см от пола до стены для корректного отображения данных. Затем подключить его к терморегулятору.

Размещение датчика температуры

Не забудьте также нарисовать или сфотографировать схему укладки пола, которая может быть нужна для установки, например, сантехники.

Важно!!! Нельзя включать электрический пол до абсолютного высыхания заливки – примерно месяц

Видео: водяной теплый пол в квартире

Все это показывает, что предпочтительней делать теплые полы с установкой автономного котла отопления, основную часть монтажа можно сделать своими руками. Водяной пол, сделанный без стяжки, или сухой со стяжкой, упростят работы и сделают их дешевле.

Если не совсем понятна схема подключения теплого пола, по отдельным элементам в полу можно и нужно проконсультироваться с профессионалами. Изучив назначение, правильное подсоединение основных элементов в общую схему, грамотные в техническом отношении люди понимают, укладка теплого пола несложна, своими руками сделать теплый пол вполне реальная задача.

Порядок монтажа

Основание в виде бетонной подготовки или плиты перекрытия тщательно убирается от пыли и мусора. Сверху раскладывается гидроизоляционная пленка, при этом ее края должны ложиться внахлест на расстояние 10 см, после чего склеиваются скотчем. Также край гидроизоляции нужно завести под демпферную ленту, для этого нужно оставить по краям запас 100 мм.

Затем вдоль стен по всему периметру приклеивается демпферная лента и раскладываются плиты утеплителя с плотной подгонкой друг к другу. Следующий шаг – раскладка трубы, здесь нужна схема отопления с теплыми полами, где указан диаметр и шаг трубы, а еще – способ укладки. Существующие способы показаны на рисунке:

От места установки коллектора – распределителя по схеме прокладывается подающий трубопровод, закрепляемый «гарпунами» к плитам утеплителя. Выполняя операцию, следует соблюдать радиус изгиба труб, указанный производителем. Таким образом выполняются все контуры напольного обогрева, устанавливается коллектор со смесительным узлом, к которому и присоединяются все концы труб. Система заполняется водой и проверяется на герметичность, после чего производится устройство стяжки, чья толщина не должна превышать 100 мм.

Учитываем особенности

Чтобы более подробно разобрать схемы подключения  теплого пола с жидким теплоносителем вспомним некоторые особенности этой системы обогрева.

• Во-первых, рекомендуемая температура в системе должна быть 35-45˚C. Не больше. Варианты температур в радиаторах отопления для теплых полов не подходят. Это значит, что на входе воды в систему необходимо предусмотреть механизм регулирования (снижения) температуры теплоносителя.
• Во-вторых, циркуляция теплоносителя в системе должна быть постоянной. При этом скорость его движения не должна превышать 0,1 м в секунду;
• В-третьих, разница температур теплоносителя на входе и выходе не должна превышать 10˚C;
• В-четвёртых, система водяной теплый пол не должна влиять на другие системы отопления, а также на систему водоснабжения дома.

5 этап – чистовая отделка теплого пола

Полностью готовый теплый пол покрывается отделочным материалом. Сегодня самым популярным напольным покрытием остается плитка и ламинат.

Водяной теплый пол под ламинат получил широкое распространение. Однако монтаж ламината в этом случае выполняется с некоторыми нюансами:

качество ламината должно подтверждаться сертификатом. Ведь при его нагреве в помещение будут выделяться вредные вещества. Обычно ламинат для теплого пола маркируется «Warm wasser»;

теплоизолятор под ламинат не укладывается;

обязательна вентиляция пола покрытого ламината. Для этого по периметру оставляется зазор толщиной 10-15 мм, который затем закрывается плинтусом;

перед укладкой ламинат помещают в комнату, для набора температуры пола. При этом упаковки с ламелями нужно разместить по полу, а не складывать в одну высокую стопку.

Как видим, дополнительных сложностей использование ламината в качестве напольного покрытия не создает, однако мастера советуют использовать водяной теплый пол под плитку. Это связано с тем, что ламинат отличается низкой теплопроводностью (чем толще ламель, тем ниже этот показатель), а также в его составе присутствуют соединители, испарения которых не лучшим образом могут отразиться на здоровье жильцов дома.

Полезное видео

Теплый пол: что учитывается при расчете

Для организации эффективной работы отопления необходимо правильно рассчитать расстояние между трубами теплого пола – шаг укладки трубы. Этот показатель зависит от коэффициента теплопроводности материала, из которого она изготовлена, и ее диаметра, а также места укладки и возможных теплопотерь. Неправильный расчет приведет либо к перегреву поверхности, либо к дискомфорту, связанному с перепадами температур.

https://youtube.com/watch?v=PXdSuPLNuQY

Расчет водяного теплого пола, материалы

Коэффициент теплопроводности

Определение расстояние между петлями контура необходимо начинать с выбора основного расходного материала. Для этого нужно определить, какие трубы лучше всего проводят тепло и традиционно используются для организации теплого водяного пола, расположив их в порядке убывания.

• Медь.
• Сталь.
• Металлопластик.
• Сшитый полиэтилен.

• Полипропилен.

Шаг между трубами из материалов, имеющих высокий показатель теплопроводности всегда больше. Лучше всего проводят тепло медные и стальные гофрированные трубы. Однако их применяют в обустройстве водяного теплого пола очень редко по причине высокой стоимости. А хуже всего проводит тепло полипропилен, который используют редко по причине плохой эластичности.

Самыми популярными материалами являются сшитый полиэтилен и металлопластик.

Диаметр труб

Чем меньше диаметр основного элемента системы, тем меньше нужно делать расстояние между петлями в контуре. При использовании трубы большего диаметра, шаг укладки в контуре, соответственно, увеличивается.

• Труба диаметром 16 мм укладывается с минимальным расстоянием, составляющим 10-15 см.
• При увеличении диаметра до 20 мм увеличивается и шаг укладки. В этом случае он может составлять 15-20 см.

• При использовании трубы диаметром 25 мм расстояние между петлями должно составлять от 20 см до 30 см.

Специалисты не рекомендуют применять при укладке контуров теплого водяного пола трубы меньшего или большего диаметра, так как при их использовании отопление потеряет свою эффективность.

Трубы для теплого пола

Тепловые потери и место расположения

Шаг между петлями в контуре водяного теплого пола может быть постоянным или переменным. Постоянный шаг, как правило, соблюдается в промышленных помещениях и в комнатах, к которым предъявляются жесткие требования относительно температуры воздуха, к примеру, в санузлах.

Расчет длины контура водяного теплого пола

• В больших промышленных помещениях, а также бассейнах и аквапарках, расстояние между петлями должно составлять 20 см (при условии использования расходного материала диаметром 20 мм).
• В санузлах шаг укладки должен составлять 15 см.
• Во всех остальных случаях используется переменный шаг. Минимальное расстояние между витками соблюдается вдоль стен, соприкасающихся с улицей, так как именно в этих местах наблюдаются наибольшие теплопотери. По мере удаления от наружных стен шаг укладки увеличивается.
• В целом оптимальный размер шага укладки определяется, исходя из расчетной мощности тепловых потерь.
• Если тепловые потери составляют меньше 50 Вт/м², шаг укладки в контуре может составлять 30 см.
• Если же тепловая нагрузка превышает 80 Вт/м², то соблюдается минимальный шаг.

Мансарда под ломаной крышей: выгодно или нет

2 Пошаговая инструкция по монтажу поддона

Общие правила посадки луковиц

Не зависимо от того, когда Вы предпочитаете высаживать луковицы тюльпанов — осенью или весной — для того, чтобы получить крепкие стебли и красивые бутоны, нужно четко придерживаться следующих правил:

1. Тюльпаны любят солнце. Им категорически противопоказана тень. И даже в полутени они смогут зацвести лишь в том случае, если почва очень хорошо удобрена и взрыхлена. Ввиду этого располагайте клумбу на южной стороне дома/забора, а лучше вообще в стороне от любых построек и высоких деревьев.
2. Сильный порывистый ветер способен сильно навредить тюльпанам. Выбирайте такое место, где клумбу от него защитило бы какое-нибудь препятствие.
3. Избыточная влага также вредна для тюльпанов. Если на Вашем участке грунтовые воды подходят близко к поверхности, приподнимите клумбу на 20-30 см над общим уровнем земли, или сделайте дренаж с помощью песка или гравия, положенных на дно посадочных ям.
4. Чтобы тюльпаны росли крепкими и красивыми, им нужен легкий супесчаный грунт, перекопанный на глубину лопаты и удобренный органикой и суперфосфатами. Только не используйте свежий навоз, который провоцирует развитие грибковых заболеваний.
5. Так как корневая система у луковиц очень короткая, вносить удобрения нужно в непосредственной близости к ним. Многие садоводы и вовсе практикуют точечное внесение питательных веществ — строго под каждую луковицу.
6. Если Вы используете чужой посадочный материал, приобретайте его в конце июля, то есть сразу после того, как луковицы будут выкопаны. Лишь самостоятельно обеспечив правильные условия хранения, Вы можете быть уверены в том, что луковицы жизнеспособны.
7. Глубина посадки составляет 10–15 сантиметров для больших луковиц и около 5–7 для «деток». Расстояние между посаженными луковицами в одном ряду должно быть примерно таким же. Но вот сами ряды должны отстоять друг от друга примерно на 30–35 сантиметров.
8. Как и все многолетники, тюльпаны от природы приспособлены к выживанию в зимних морозах. Правда, учитывая южное происхождение этих цветов, свободно переносить они могут лишь умеренные холода. Если зима предстоит действительно очень морозная, рекомендуется укрыть клумбу перегноем, торфом, или хотя бы опавшими листьями. Конечно, промерзание грунта такое «одеяло» не остановит, но хотя бы защитит от резких перепадов температуры.

Монтируем водяной пол

В частном доме поставить гидравлический теплый пол вам никто не запретит. Но смонтировать его нужно качественно, ведь от этого зависят и комфорт, и безопасность, и долговечность самой системы, и экономия.

Подготовка помещения

Любое важное дело надо начинать с подготовки, в данном случае – помещения:

1. Отметьте уровень верхнего слоя вашего пола.
2. Высверлите отверстия под трубы.
3. Сделайте технологические ниши.
4. Подготовьте черновой пол – его надо выровнять, чтобы перекос не превышал 5°.

Теплоизоляция

После того, как помещение готово, необходимо уложить теплоизоляцию.

Для этого подходят пенопласт, полиуретан и другие подобные материалы. Лучше же всего пароизолирующая – например, из полистирола.

Пароизолятор нужно закрепить и склеить, для чего используется демпферная лента из вспененного полиэтилена. Она крепится по периметру и на стыки немного выше стяжки. Затем укладывается теплоизолятор – монтажная плита.

Укладка труб

Для теплого пола используются самые разные трубы:

• медные;
• стальные;
• полихлорвиниловые;
• из металлопластика;
• полиэтиленовые высокой прочности.

При укладке труб нужно соблюдать некоторые правила:

1. От внешней стены необходимо отступить 15 см.
2. Нельзя укладывать трубы на стыки панелей перекрытий.
3. На середине помещения возможна укладка с большим шагом.

Что касается типов укладки, то их несколько:

• змейка;
• двойная змейка;
• улитка.

• подключение к распределительному коллектору;
• опрессовка;
• заливка бетоном;
• установка деформационного шва.

Первый вариант – для медных или полиэтиленовых труб, второй – для стали и металлопластика. Опрессовка проводится до заливки бетоном, поскольку на этом этапе проверяется качество всей системы.

Без заливки

Не так давно появился, так называемый, беззаливочный гидравлический пол. Он пока еще не очень популярен, да и КПД у него ниже, но зато его можно использовать в многоквартирных домах. Монтировать его значительно проще и быстрее:

1. Теплоизоляция укладывается на перекрытие.
2. Сверху укладывается слой ДСП или плит из полистирола.
3. Укладывается основной слой и пластинами-теплораспределителями.
4. Пластины накрываются виброизолирующим слоем.
5. Все это закрывается внешним слоем, обычно ламинатом.

Подключение обогреваемого пола к естественно циркулирующему отоплению

• Монтаж такой схемы требует дополнительных затрат, чтобы обустроить безопасное использование комбинированного отопления. В некоторых случаях вода закипает, происходит разрушение труб, котла, приводящие к взрывам.
• Идеальное решение обустройства подогреваемого пола в доме – устройство системы, работающей в штатном режиме при отключении электричества.
• Для работы радиаторного отопления делают от котла трубопровод с уклоном, чтобы циркулировала вода, а для водяного пола требуется насос, перекачивающий теплоноситель.
• Здесь возникает опасность: при отключении электричества вода в котле греется, а насос не циркулирует – происходит авария. Чтобы такой ситуации не возникло, дополнительно устанавливают обратный клапан, открывающийся при отключении насоса.

Коллекторный шкаф

• Для снижения температуры воды на контур теплого пола устанавливают термостатический клапан, перекрывающий поток воды при повышении установленных параметров. Еще устанавливают клапаны обезвоздушивания. Все это монтируют в распределительный шкаф.
• Для слаженной одновременной работы систем отопления (теплый пол, радиаторы) используют две разные подсистемы с установкой коллекторов. Это дает возможность четче регулировать поток в каждом контуре. С помощью трехходового смесительного клапана  контролируется температура отдельно в радиаторах и теплом полу. Благодаря автоматике клапана температура воды соответствует потребностям каждой из  систем.

Подключение теплого пола к гравитационной системе отопления

Третий вариант, например, чисто гравитационная горизонтальная система отопления без циркуляционного насоса. Так как система в этом случае идет под уклоном и можно подключить контур теплого пола, например, в одной комнате, используя ту же систему уклона. Для этого подключаем подачу контура теплого пола в начале комнаты, а обратку контура в другом конце комнаты. Хочу сразу сказать, что придется очень повозиться, чтобы подключить контур теплого пола к гравитационной системе отопления. Проще врезать в такую систему циркуляционный насос и сделать подключение по второму варианту.

Чем ТП лучше радиаторов

На этапе строительства нового дома у его владельца есть возможность выбрать подходящий вариант отопления из множества доступных. Но если в помещении уже есть радиаторы, то для отказа от них нужны веские причины. Обогрев полами имеет ряд преимуществ, которые для многих становятся решающим фактором при выборе:

• Эффективность. В отличие от радиаторов, которые обогревают в первую очередь пространство под потолком, теплые полы передают энергию снизу вверх, равномерно отапливая жилую часть помещения на высоте до 2-2,2 м.
• Экономия. Более эффективное распределение энергии позволяет добиться снижения затрат на теплоноситель на 20-30%. И хотя покупка и монтаж радиаторов, как правило, будет дешевле, теплые полы обеспечивают долгосрочную экономию с перспективой на будущее.
• Инерционность. В зависимости от типа радиаторов этот показатель может отличаться, однако полы после отключения остывают дольше.
• Комфорт. Использование радиаторов предполагает высокую температуру теплоносителя (70 градусов). Температура теплых полов в среднем составляет 45° С, что комфортнее и безопаснее для обитателей дома.
• Практичность. Радиаторное отопление отличается большим объемом теплоносителя, который размещается вдоль стен и под окнами, занимая часть комнаты. Напольный обогрев скрыты от глаз, поэтому вписываются в любой дизайн и не отнимают полезную площадь помещения.

Видео: Септик: виды, принцип работы и монтаж

Подключение теплого пола от котла отопления

В том случае, когда нет возможности подключения своими руками теплых водяных полов от батареи центрального отопления, можно приобрести котел отопления. Такое устройство стоит достаточно дорого, но дает возможность создать индивидуальную отопительную систему. Такой вариант получается более выгодным в процессе эксплуатации, даже при самом дорогом топливе.

Монтажные работы по обустройству теплого водяного пола от котла проводятся по той же схеме, что и в случае с центральным отоплением. Сохраняется также последовательность действий, кроме того, что коллектор подключается не к стояку, а к котлу отопления.

Подключение системы «теплый пол» к котлу нельзя назвать сложным, работу может выполнить домашний мастер без привлечения профессионалов. На подающей трубе устанавливают группу безопасности и подводят трубу от котла к коллекторному узлу, к которому уже подключен водяной контур. На обратной трубе монтируют расширительный бак и насос для принудительной циркуляции теплоносителя.

Водяной теплый пол в квартире может подключаться к центральному отоплению или котлу. Каждому варианту свойственны свои плюсы и минусы. Эффективность теплого пола от центрального отопления определяется работой котельной, затраты в этом случае довольно высокие. Котел отопления и его установка стоит дорого, но при этом дальнейшие платежи за отопление существенно снижаются.

Выбор труб и их укладка

Для водяного тёплого пола подходят следующие виды труб:

• Медные;
• Полипропиленовые;
• Полиэтиленовые PERT и PEX;
• Металлопластиковые;
• Гофрированная нержавейка.

У них есть свои сильные и слабые стороны.

Характеристика Материал	Радиус изгиба	Теплопередача	Упругость	Электропроводность	Срок службы*	Цена за 1 м.**	Комментарии
Полипропилен	Ø 8	Низкая	Высокая	Нет	20 лет	22 р	Гнутся только с нагревом. Морозостойкие.
Полиэтилен PERT/PEX	Ø 5	Низкая	Высокая	Нет	20/25 лет	36/55 р	Не выдерживают перегрева.
Металлопластик	Ø 8	Ниже среднего	Нет	Нет	25 лет	60 р	Изгиб только со спецоборудованием. Не морозостойкие.
Медные	Ø3	Высокая	Нет	Есть, требует заземления	50 лет	240 р	Хорошая электропроводность может вызвать корродированние. Требуется заземление.
Гофрированная нержавейка	Ø 2,5-3	Высокая	Нет	Есть, требует заземления	30 лет	92 р

Примечание:

* характеристики труб рассмотрены при эксплуатации в водяных тёплых полах.

** Цены взяты с яндекс.маркета.

Выбор очень сложен, если пытаться сэкономить на себе. Конечно, медные к рассмотрению можно не брать – очень дорого. Но вот гофрированная нержавейка, при более высокой цене, обладает исключительно хорошей теплоотдачей. Разница температур в обратке и на подаче, у них самая большая. Это значит, что тепло они отдают лучше конкурентов. Учитывая маленький радиус изгиба, лёгкость в работе и высокие эксплуатационные характеристики, это самый достойный выбор.

Укладка труб возможна спиралью и змейкой. У каждого варианта есть плюсы и минусы:

• Змейка – простой монтаж, почти всегда наблюдается «эффект зебры».
• Улитка – равномерный прогрев, расход материала увеличивается на 20%, укладка более трудоёмкая и кропотливая.

Но эти способы можно сочетать в пределах одного контура. Например, вдоль стен «смотрящих» на улицу, труба укладывается змейкой, а на остальной площади улиткой. Также можно изменять и частоту витков.

Есть общепринятые стандарты, на которые ориентируются профессионалы:

• Шаг – 20 см;
• Длина трубы в одном контуре не более 120 м;
• Если будет несколько контуров, то их длина должна быть одинакова.

Под стационарные и крупногабаритные предметы интерьера, трубы лучше не заводить. Например, под газовую плиту.

ВАЖНО: обязательно нарисуйте схему укладки с соблюдением масштаба. Укладку начинают от коллектора

Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты

Укладку начинают от коллектора. Разматывая бухту фиксируют трубу согласно схеме. Для крепления удобно использовать пластиковые хомуты.

Гофрированная нержавейка выпускается в бухтах по 50 м. Для её соединения используют фирменные муфты.

Последним элементом, уложенным между витков труб, является термодатчик. Он проталкивается в гофротрубу, конец которой заглушен и привязан к сетке.  Расстояние от стены не менее 0,5 м. Не забудьте: 1 контур – 1 термодатчик. Другой конец гофротрубы выводится к стене и далее по кратчайшему пути подводится к терморегулятору.

Красивые босоножки и туфли мятного цвета. Нежнее нежного цвет тиффани.

Дополнительные советы и полезные
