Как сделать теплый пол по грунту

Можно ли заливать теплый пол бетоном с щебнем. Состав и марка бетонной стяжки

Стяжка должна соответствовать высоким требованиям, чтобы она выдержала тепловую и механическую нагрузки. Главное требование, это достаточная плотность. Этот показатель полностью зависит от марки бетона. Для теплого пола рекомендованная марка 150-300. Такая разница в марке объясняется просто:

• М150 – для жилых помещений.
• М300 – для промышленных помещений.

Также стоит упомянуть и про присадки. Если бетон изготовлен качественно , то можно сэкономить и обойтись без них. Однако здесь вступает в силу пословицу «Кашу маслом не испортишь». Так, наличие в бетонной смеси присадок только увеличит качество отопления в целом. Например, это будет положительно влиять на скорость прогрева отопительного «пирога» и как результат, экономия энергоресурсов.

В бетон для теплого пола следует добавить пластификатор. Он необходим для того, чтобы предотвратить растрескивание стяжки при ее нагревании.

Заливка чистовой стяжки осуществляется непросто цементно-песчаным раствором. Необходим бетон, в основе которого лежит отсев или щебень мелкой фракции. Почему? Стяжка, выполненная из бетона, намного прочнее простой цементно-песчаной. Например, преимущество заключается в улучшенной теплоотдаче.

Что касается состава смеси, то важно придерживаться следующих пропорций:

• Бетон из отсева – 1 (цемент) : 6 (отсев).
• Бетон из щебня и песка – 1 (цемент) : 4 (щебень) : 3,5 (песок).

Этот состав относительный. В каждом отдельном случае соотношение может быть разным. Например, качество песка, отсева или щебня может явно отличаться. Готовая смесь должна быть достаточно пластичной. В процессе замешивания вы можете определить, что нужно добавить – одной части щебня или песка. Не бойтесь экспериментировать!

Для заливки стяжки теплого водяного пола можно приобрести уже готовую смесь. Она продается в сухом виде. Ее достаточно размешать с водой при помощи строительного миксера. В составах таких смесей уже предусмотрены специальные присадки, пластификатор и тому подобное.

В процессе замешивания не забудьте добавить пластификатор в смесь. Пропорция указывается на упаковке пластификатора от производителя. Также дополнительно можно добавлять стекловолокно, которое необходимо для армирования. Она продается в целлофановых пакетах. Ее добавление осуществляется непосредственно в бетономешалку. В таком случае нет необходимости укладывать металлическую сетку.

Виды смеси для заливки пола, преимущества и недостатки

Теплый пол у себя дома хотят иметь практически все, он может выступать хорошей альтернативой центральному отоплению. Если у вас нет навыков строительного дела, лучше не выполнять работы своими руками, а воспользоваться услугами специализированных компаний, но, даже в этом случае, нужно иметь общее представление как выполняются процессы, чтобы контролировать работников.

Смеси для стяжки теплого пола

Есть несколько разновидностей смеси для стяжки теплого пола:

• мокрая;

• полусухая;

• самовыравнивающаяся.

Чтобы решить, чем залить теплый водяной пол, следует сопоставить преимущества и недостатки всех материалов. Бетон или мокрая стяжка. В ее основе цемент и песок – это традиционный вариант смеси, но для увеличения эксплуатационных характеристик теплого пола используют дополнительные компоненты.

Как сделать стяжку теплого пола

Основным преимуществом этой смеси является простота приготовления – ее можно сделать своими руками. Это еще и самый дешевый вариант – стоимость компонентов невелика, поэтому подойдет людям с ограниченным бюджетом. Среди недостатков можно выделить следующие:

Схема заливки бетонной стяжки для теплого пола

• долго сохнет;
• более низкая прочность, в сравнении с аналогами, но этот показатель можно изменить, включив в состав пластификаторы, например:
  • PL 10460 (ГорМакс);
  • Uponor Multi;
  • RUTHERM S (Rehau);
• трудоемкий процесс замеса состава.

Полусухая стяжка – также имеет в своем составе цемент, требует гораздо меньшего количества воды. Обязательным компонентом является фиброволокно и полимерные добавки.

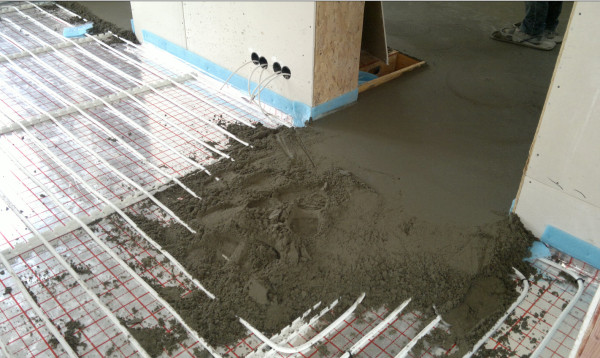

Проверка качества полусухой стяжки смонтированной поверх системы тёплого пола

Преимущества:

Подготовительный этап полусухой стяжки

• полусухая стяжка не дает усадки за счет небольшого количества воды;
• более прочная, чем бетонный состав, поскольку не имеет пор в структуре;
• более высокие показатели звукоизоляции, за счет малого количества воздуха;
• полимерные компоненты обеспечивают более высокую морозоустойчивость, небольшой коэффициент водопоглощения;
• быстро сохнет.

Среди недостатков можно выделить:

Полусухая стяжка на водяной теплый пол

• более высокую стоимость, чем бетонный состав, но есть возможность сэкономить, изготавливая раствор своими руками;
• необходим бетоносмесительный агрегат для качественного перемешивания всех компонентов;
• за счет менее пластичной структуры, возникают сложности с выравниванием поверхности, могут образовываться пустоты, которые снижают прочность покрытия.

Самовыравнивающиеся смеси могут быть двух видов:

• на основе цемента;
• на основе гипса.

Они приобретают все большую популярность, благодаря своим преимуществам:

Устройство бетонной стяжки с финишной самовыравнивающей смесью

• более пластичные, равномерно растекаются по всей поверхности и выравниваются под собственным весом;
• быстро сохнут – некоторые составы, например, Скорлайн FK48 R (Основит), позволяет ходить по полу уже через два часа после нанесения;
• имеют повышенные характеристики прочности, морозоустойчивости, звукоизоляции.

Среди недостатков можно выделить следующие:

• необходимость использования специальной техники для подачи раствора;
• нужно приобретать готовые сухие смеси, нет возможности их изготовления самостоятельно;
• более высокая стоимость материала.

Самовыравнивающаяся смесь

Рекомендации по выполнению стяжки

Площадь каждой зоны должна быть не больше 30 «квадратов», а длина сторон – не превышать 8 метров. Соотношение длины и ширины должно быть не более 1:2, это необходимо знать ещё до того, как залить стяжку на теплый пол. Если помещение имеет сложную форму, его делят на квадратные или прямоугольные участки.

Во время работы потребуются такие инструменты и материалы:

• демпферная лента;
• утеплитель;
• полиэтиленовая пленка, имеющая толщину 200-250 микрон;
• песок, цемент, фибра, пластификатор для бетона;
• монтажная сетка;
• резиновые сапоги;
• наколенники;
• веник, промышленный пылесос;
• маячковые профили;
• лазерный уровень;
• шуруповерт и перфоратор для установки маячков;
• длинная рейка и правило;
• специальная насадка на перфоратор или строительный миксер;
• емкость для раствора, рассчитанная на 80-100 литров;
• полиэтиленовые или металлопластиковые трубы диаметром 20 миллиметров;
• нейлоновые стяжки для прикрепления к сетке.

Для приготовления смеси для заливки теплого пола используют раствор марки не ниже М400 и добавляют пластификатор. Минимальная толщина заливки водяного теплого пола над уровнем труб составляет 3 сантиметра.

Заливку теплого пола проводят после гидравлических испытаний. Давление внутри труб во время заливки должно составлять 0,3 МПа. Тепловое испытание выполняют не раньше чем через месяц после завершения заливки бетона. Сначала температура проводника не может быть выше 25 градусов, затем каждый день ее разрешается повышать на 5 градусов, пока не будет достигнут нужный показатель.

Рекомендации по поводу укладки труб следующие:

• для контура стоит использовать цельные изделия;
• в тех местах, где они пересекают деформационный шов, их нужно защитить оболочкой из гофры длиной не менее одного метра;
• трубы прикрепляют к полу на проволоку с мягкой подкладкой или при помощи V-образных скоб.

Этапы работы

Циркулярная пила довольно опасный инструмент. Распиловочный стол должен иметь такое расположение, чтобы пила находилась ровно по центру, без смещения центра тяжести. Исходя из составленных схем на доске делается разметка карандашом, а затем лобзиком выпиливается основание. После этого полученную столешницу нужно тщательно прошлифовать для придания гладкости.

После проделанных работ столешница переворачивается и на внутренней стороне наносится разметка для углубления под подошву циркулярки. Фрезером создают углубления. Пила устанавливается в самодельный стол, тщательно крепится и проверяется на прочность.

Ножки для ручной циркулярки крепятся в последнюю очередь. Размеры, так же как и высота, зависят от мастера, главное их качественно закрепить на болты и саморезы. Ставить их нужно слегка враспор, а контролировать прочность с помощью все тех же ребер жесткости.

Чем можно заливать пол

Для заливки теплого пола есть три варианта – полусухая стяжка, бетонная и стяжка из самовыравнивающихся смесей. Все три способа имеют простую технологию и во многом похожи, хотя у каждого из них есть свои особенности. Чтобы определиться, какой вид стяжки выбрать, нужно ознакомиться с основными преимуществами и недостатками каждого варианта.

Бетонная стяжка

Заливка бетонной стяжкой

Классический вариант – заливка пола цементно-песчаной стяжкой. Но так как стяжка будет постоянно подвержена значительным перепадам температуры, она должна обладать повышенной прочностью. Прочность во многом зависит от наполнителя, поэтому песок заменяют отсевом и получают бетонный раствор для стяжки. По строительным нормам, качественный раствор для заливки теплого пола должен содержать:

• отсев с фракцией от 3 до 5 мм;
• цемент М300 и выше;
• пластификаторы.

Отсев обеспечивает более качественное и надежное сцепление, в отличие от песка. Цемент низких марок не даст бетону нужной прочности, и поверхность при нагревании обязательно покроется трещинами. Пластификатор необходим для того, чтобы стяжка под воздействием температурных перепадов не крошилась. Кроме того, использование пластификатора дает возможность уменьшить толщину стяжки с 50 до 30 мм.

Пластификатор для стяжки

Замешивают раствор в следующих пропорциях:

• цемент – 1 часть;
• отсев – 6 частей;
• пластификатор – 0,35 литра на 1 мешок цемента;
• вода – до образования пастообразной однородной смеси.

Если заливаются полы сложной конфигурации или площадью больше 40 квадратов, в раствор рекомендуется добавить фиброволокно. Это способствует лучшему распределению смеси и избавляет от необходимости укладывать армирующую сетку.

Фиброволокно

При грамотной заливке стяжка получается прочной, долговечной, обеспечивает равномерный прогрев поверхности. К недостаткам бетонной стяжки относится ее большой вес и длительный период высыхания

Если время поджимает, лучше обратить внимание на второй способ – укладку полусухой стяжки

Полусухая стяжка

Полусухая стяжка

Основное отличие этого вида стяжки – в меньшем количестве воды. В состав раствора обязательно входят полимерные добавки и фиброволокно. Можно приобрести готовые сухие смеси для изготовления стяжки, но и самостоятельно приготовить раствор не составит труда.

Смесь для полусухой стяжки с полипропиленовой фиброй

Пропорции для раствора:

• цемент М400 – 1 часть;
• просеянный крупный песок – 3 части;
• фиброволокно – 0,5 кг на кубический метр смеси.

Технология производства и укладки полусухой стяжки

Воду добавляют в небольшом объеме, тщательно перемешивая все компоненты. Узнать, достаточно ли воды в растворе, очень просто: нужно набрать немного смеси в руку и сильно сжать. Если вода потекла, это означает ее переизбыток, если смесь рассыпается, необходимо еще добавить воды, ну а если раствор после сжатия хорошо держит форму, не рассыпается и не размазывается по ладони, он готов.

Выравнивание полусухой стяжки

Плюсы у полусухой стяжки более весомые: сохнет быстрее бетонной, прочность выше, усадку дает меньше, почти не трескается. Температурные колебания также не оказывают на стяжку заметного воздействия. Что касается недостатков: смесь обладает меньшей пластичностью, а потому при изготовлении раствора требуется больше усилий. По этой же причине уплотнение слоя на полу не всегда бывает равномерным, и в толще стяжки образуются пустоты. После высыхания выравнивающий слой нуждается в защите от влаги.

Самовыравнивающиеся смеси

Наливной пол

По своим свойствам самовыравнивающиеся составы похожи на стандартную цементно-песчаную смесь, но имеют некоторые преимущества. Они более пластичны и не нуждаются в тщательном разравнивании, поскольку растекаются под собственным весом. Сохнут они тоже быстрее. Самовыравнивающиеся смеси делятся на грубые и финишные; для заливки теплого пола используются только грубые, поскольку финишные не предназначены для нанесения толстым слоем. В свою очередь, грубые ровнители бывают на гипсовой и цементной основе; и тот, и другой вид отлично подходит для заливки теплого пола.

Пример заливки водяного теплого пола

Как приготовить раствор и залить стяжку

Наполнители для цементного раствора.

Сегодня раствор можно приготовить двумя способами. Первый подразумевает разведение сухой смеси водой до необходимой консистенции в соответствии с инструкцией. В основе таких смесей, как правило, находится гипс. Именно благодаря ему высыхание пола происходит довольно быстро, уже через неделю.

Главное при изготовлении смеси — придерживаться определенных пропорций, однако это не все. Нужно не допустить увеличения слоя заливки, то есть толщины, установленной стандартами. Данный размер должен быть прописан производителем. Как только работы окончены, необходимо обработать пол, примыкающий к стене, гидроизоляцией.

Довольно часто данный метод применяется не только когда осуществляется заливка теплого пола, но и в системах водного типа. Покрытие стяжкой трубы в этом случае должно быть более чем на 30 мм. Во избежание поломки элементов отопительной системы необходимо передвигаться в мягкой обуви.

Что касается второго способа, то он подходит для самостоятельного приготовления смеси из цемента, марка которого не может быть ниже М300. Это раствор обладает высокими теплопроводными свойствами, а также не подвержен агрессивному воздействию влажной среды. Его можно применять при стяжке толще 80 мм. Кроме того, она должна быть выше труб больше чем на 5 см.

Схема стяжки теплого пола с системой крепящих скоб.

Раствор делается из 1 части цемента и 4 частей песка с фракцией 0,8 мм. Что касается воды, то ее необходимо добавлять до того момента, пока консистенция не будет напоминать эластичное тесто. Раствор должен быть таким, чтобы из него можно было слепить шар и он не рассыпался.

Для облегчения работы с раствором цемента для стяжки применяется пластификатор, который позволяет увеличить способность массы разравниваться. К тому же стяжка над трубами уменьшается. Однако при этом следует учитывать, что температура тоже становится меньше, что позволяет избежать перегрева.

Перед тем как заливать стяжку пола бетоном, необходимо произвести подготовительные работы. Сначала надо очистить рабочую поверхность от различного мусора. Это позволит обеспечить качественное сцепление.

Далее укладывается утеплитель с гидроизоляцией, можно использовать простую пленку. После этого идет сетка с трубами, затем заливается подготовленный заранее раствор.

При на верхних этажах (2, 3 и т.д.) необходимость в гидроизоляции отпадает, как и в армирующей сетке.

Схема заливки бетонной стяжки.

Предварительно необходимо произвести подсчет объемов. Площадь комнаты (помещения), где устанавливается водяной пол, умножается на толщину, которая необходима. По современным стандартам заливка стяжки теплого пола возможна при толщине последнего в 65-70 мм. Что касается толщины самой стяжки, то она должна быть 45 мм. Если же в процессе работы используются самовыравнивающиеся смеси, то указанные показатели снижаются на 25 и 20 мм соответственно.

Стяжка в этом случае укрепляется фиброй или полипропиленовой стружкой.

После выравнивания залитого раствора следует прекратить работы на некоторое время. В зависимости от толщины слоя его высыхание длится до месяца. Стоит заметить, что для дальнейших работ обязательным условием является его полное высыхание.

Как отреставрировать снаружи?

Устранение коррозии с железной двери можно осуществить следующим образом. Вначале выполняется демонтаж замка и дверной ручки. Снимается обшивка – ламинат, кожа, деревянные панели, МДФ и другое. Если дверь окрашена, лакокрасочный слой также необходимо удалить.

Проверить поверхность на наличие коррозии и удалить ее:

• Для работы потребуются растворитель, праймер (грунтовка), краска и валик.
• Удалить коррозию можно металлической щеткой или крупной наждачной бумагой. Если есть шлифовальная машина, то для нее необходимо применить наждачные круги абразивностью 60-100 грит. Обрабатывать необходимо не только место, пораженное ржавчиной, но и прилегающую площадь.

Затем обработанная поверхность тщательно проходится наждачкой более мелкой абразивности, удаляются неровности и царапины.
После чего поверхность обезжиривается и высушивается.
Если на полотне двери имеются крупные повреждения и глубокие царапины, то их необходимо заполнить шпаклевкой. Лучше всего для этих целей подойдет автомобильная

Заполняя повреждения шпаклевкой, важно не пропускать крупные поры и трещины. После этого изделие тщательно просушивается и снова шлифуется

Если шпаклевочный слой недостаточно просушен, то после покраски при малейших температурных изменениях лакокрасочный потрескается.
Затем вся поверхность грунтуется в один слой. Далее наносится первый слой краски, высушивается и, если есть недочеты и подтеки, то они устраняются наждачкой. И в завершение вся поверхность прокрашивается финишным слоем краски. В конце работ обратно устанавливается вся фурнитура.

Для такой покраски чаще всего используются краски на основе нитроэмали. Но гораздо прочнее и долговечнее порошковые краски. Они способны продлить срок эксплуатации внешнего покрытия двери. Краски на порошковой основе обладают высокой температурной устойчивостью, что особо подходит для окраски уличных дверей.

Иногда нужна полная замена облицовочного слоя. При этом изначально с двери удаляются остатки предыдущего декора и поверхность основательно проходится наждачкой. В некоторых случаях ремонт двери вовсе не требуется, достаточно лишь обновить покрытие.

Заливка стяжки и настройка коллектора

Для устройства греющих монолитов теплых полов делается цементно-песчаный раствор марки 200 с обязательным добавлением пластифицирующего состава. Пропорции компонентов: цемент М400 / песок – 1 : 3, количество жидкого пластификатора указано в инструкции на упаковке.

Порядок ведения работ:

1. Приобретите маяки – металлические перфорированные рейки, приготовьте 2—3 ведра густого раствора без пластификатора. Делать ограничительные планки из дерева не рекомендуется.
2. Пользуясь мастерком и строительным уровнем, установите маяки на требуемой высоте, как изображено на фото.
3. Смешайте порцию основного раствора, высыпьте в дальнем углу поверх «пирога» и растягивайте вдоль маяков правилом. Если образуются углубления с лужами, добавляйте раствор, а при следующем замесе уменьшите объем затворяющей воды.
4. Повторяйте замесы, пока не зальете всю площадь комнаты. Ходить по монолиту и вести дальнейшие работы допускается при наборе 50% прочности, а запускать прогрев – при 75%. Ниже представлена таблица набора твердости бетоном в зависимости от времени и температуры воздуха.

После отвердевания до 75% прочности можно запустить котел и начать медленно прогревать теплые полы при минимальной температуре. Расходомеры либо вентили на коллекторе откройте на 100%. Полный нагрев стяжки займет 8—12 часов в летний период, осенью — до суток.

Удобнее всего балансировать петли по расчету. Если вам известно необходимое количество тепла на помещение, определяете расход воды в контуре и выставляете это значение на ротаметре. Расчетная формула проста:

• G – количество протекающего через петлю теплоносителя, л/час;
• Δt – разность температур между обраткой и подачей, принимаем 10 °С;
• Q – тепловая мощность контура, Вт.

Окончательная корректировка производится по факту, когда готово финишное покрытие – эпоксидный наливной пол, ламинат, плитка и так далее. Если вы не желаете связываться с расчетами, балансировать контуры теплого пола придется методом «научного тыка». Способы регулировки коллектора, в том числе с использованием программы Valtec, описаны в последнем видеосюжете:

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание».  Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.

Условия установки водяного обогрева полов

В начале своего повествования мы предупредим читателя об ограничениях в установке водяного подогрева полов. Желающих установить водяные полы в многоквартирном доме ждёт разочарование.

Подзаконные акты Жилищного Кодекса запрещают обустраивать дополнительные системы обогрева в домах с центральным отоплением. Исключения могут представлять сооружения, в которых водяные тёплые полы были предусмотрены проектом.

Так как эксплуатация таких полов связана с циркуляцией горячей воды в перекрытиях зданий, то устраивать обогрев пола желательно только на 1-х этажах сооружений. Это сокращает риски получения существенных убытков в случае повреждения трубопроводов тёплых полов.

Укладка теплого водяного пола

Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:

• Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината.

• Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.

Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.

Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Процесс монтажа водяного теплого пола

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия

Важно уметь гнуть, формуя пазы для труб

Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.

Полусухая стяжка

Основное ее отличие от бетонной стяжки теплого пола — меньшее количество воды и обязательное присутствие фиброволокна с пластификаторами. Благодаря этому состав не протекает сквозь перекрытия и быстрее твердеет.

Пропорции материалов:

• портландцемент М400 или выше — 1 часть;
• крупный просеянный песок — 3 части;
• фиброволокно — 500 грамм на кубометр смеси;
• сухой или жидкий пластификатор — в соответствии с инструкцией;
• вода.

В полусухую стяжку воды добавляется ровно столько, чтоб при сжатии смеси в руке комок не выделял влагу, но не рассыпался и сохранял форму.

Для приготовления материала используются растворонасосы, которые смешивают компоненты и подают их к месту укладки по трубопроводу. После укладки поверхность обрабатывают затирочной машиной, после чего стяжка становится идеально гладкой и прочной.

Достоинства:

• прочная ровная поверхность;
• отсутствие усадки;
• быстрое затвердевание;
• повышенная устойчивость к температурной деформации.

Недостатки:

• обязательное использование механизации (затирочной машины);
• необходимость защиты поверхности от влаги.

Зачем сливать воду?

Есть множество причин, по которым может потребоваться слить воду с системы тёплого пола. Например, эту процедуру стоит проводить, если хозяев продолжительное время нет дома, либо когда возникла необходимость замены воды как теплоносителя на антифриз. Нужно сделать всё правильно, чтобы не нарушить целостность системы. Ниже рассмотрим правила слива жидкости.

Зачастую такая необходимость возникает при консервации отопительной системы на зиму. Эту процедуру нередко проводят на дачных участках и в домах за городом, которые долгое время пустуют. Чтобы упростить и ускорить процесс слива применяется особая техника.

Помните, что воду в домах с сезонным использованием сливать нужно обязательно. В противном случае заморозки станут причиной замораживания системы. Именно поэтому применение в качестве теплоносителя антифриза более предпочтительно – помимо устойчивости к пониженным температурам этот раствор также защищает насосы от излишнего износа.

Ещё один, также важный пункт при использовании тёплых полов, — это профилактические работы в отопительной системе. Вода из котла содержит много примесей, которые когда нагреваются, выпадают в осадок либо образуют наслоения на стенках трубопровода.

Вследствие уменьшения внутреннего просвета тепловодов циркуляция теплового носителя в системе нарушается, а тепловая отдача становится ниже. Поэтому специалисты рекомендуют при применении воды сливать теплоноситель из системы хотя бы раз в год.

Жидкостный контур, который заполнен антифризом, такой проблемы не имеет. Заменять теплоноситель в таком случае можно всего раз в 3-5 лет (главное условие – работа котла без перегревов, для тёплых полов максимальный порог допустимой температуры жидкости составляет 45-55 °C).

Ещё одна причина, по которой может потребоваться слив воды, — это потеря жидкостью собственных физических свойств. Параметры антифриза изменяются после перегрева – раствор начинает образовывать пену. Когда пена заполняет отдельные участки тепловодов, это нарушает циркуляцию теплового носителя в системе и теплоотдача становится ниже.

Рассчитать параметры тёплого водяного пола удобнее всего при помощи нашего калькулятора.

Непоследовательность в технологии монтажа тёплого пола, применение материалов, которые не предназначены для контакта с химическими веществами, способствует образованию коррозии в отопительной системе. Как следствие нарушается и циркуляция теплового носителя, появляются протечки водяного контура.

Сливать воду из контура тёплого пола, само собой, придётся при замене ее на антифриз.

Это главные причины, когда требуется спускать системы

И не важно, какое основание, слив воды должен проводиться по всем правилам, со следованием техники безопасности и технологической последовательности всех пунктов

Ремонт порезов и порывов

Вывод

Из вышесказанного стало понятным, что лучше всего на роль отлива для защиты цоколя фундамента подходит оцинкованное железо или покрытое специальной пленкой от коррозии. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.
