Вальмовая кровля: устройство, конфигурация, особенности

Вальмовая крыша состоит из четырёх скатов, её вид сверху напоминает запечатанный конверт.

Устройство вальмовой кровли. Вид сверху

Боковые скаты имеют форму трапеции, скаты на торцах здания меньше по размерам, имеют треугольную форму и называются вальмами. Линия вершины, формируемая в местах соединения стропил, образует конёк. Его длина меньше длины перекрываемого здания. Места соединения боковых скатов и вальм образуют рёбра, количество которых равно числу диагональных стропил. Для отвода жидкости в ливневую канализацию в конструкции кровли формируется водосток.

Архитектурное разнообразие

В зависимости от того, какая геометрическая фигура берётся за основу конструкции, различают следующие варианты создания вальмовой крыши:

• Полувальмовая. В этом случае вальмы надстраиваются только в верхней части ската.

• Классическая. Стандартное устройство такой крыши включает в себя четыре ската: два боковых трапециевидных и два треугольных, располагаемых с торцов здания.

• Шатровая. Скаты такой крыши все имеют форму треугольника и одинаковый размер, поэтому подобный вариант приемлем только для сооружений квадратной формы.

• Ломаная. Это наиболее трудоёмкий вариант постройки, так как все составляющие соединены под разными углами, имеют различную форму и размер. Неожиданные и стильные сочетания геометрических фигур позволяют создать по-настоящему эксклюзивную форму крыши, благодаря чему затраты оправдывают ожидания.

Преимущества и недостатки конструкции

К преимуществам этого вида кровельных систем следует отнести:

• Устойчивость к сильным порывам ветра. Грамотный подход к строительству крыши позволяет минимизировать вероятность разрушения конструкции на свесах.
• Защита фасадов здания от атмосферных осадков благодаря наличию свесов со всех сторон здания.
• Зрительное уменьшение высоты здания. Такой эффект ценен при необходимости встроить дом в существующую застройку, не нарушив при этом её равновесия.
• Оригинальность и высокие эстетические качества.
• Жёсткая конструкция крыши, получаемая благодаря угловым рёбрам, позволяет исключить вероятность деформации поверхности крыши.

Однако наряду с плюсами вальмовая конструкция имеет и свои недостатки, в список которых можно включить следующие:

• Более высокие затраты времени и денежных средств по сравнению со стандартной двускатной крышей.
• Если в кровлю встроены наклонные мансардные окна, есть вероятность проникновения избыточной влаги в дом. Чтобы этого избежать, приходится постоянно накрывать окна перед дождём, что не всегда удобно.
• Невозможность обустройства мансарды — торцевые скаты значительно урезают площадь помещения под крышей.

Монтаж вальмовой кровли по безраспорной системе

Шаг 1. Первым делом нужно приобрести весь необходимый материал, привезти его на место строительства, подготовить стропила к дальнейшей работе

Здесь важно сделать заготовки такими, чтобы были соблюдены все размеры и срезы. Также именно на этом этапе можно заняться и сращиванием стропил

В данном случае будут использоваться шестиметровые стропила сечением 15х15.

Вначале подготавливаются все необходимые материалы

Макет из двух стропил

Шаг 2. Далее можно заняться изготовлением и монтажом мауэрлата. Сначала требуется по периметру стен дома создать опалубку и проложить в ней армирующие прутья. Размер бетонного пояса в этом случае должен получиться 20х20 см. Здесь сразу же устанавливаются мощные металлические болты для установки и фиксации самого мауэрлата.

Сооружение опалубки

Шаг 3. После изготовления опалубки ее нужно залить бетонной смесью и дать застыть. В это время брус для мауэрлата сечением 10х20 нужно обработать защитными составами.

Застывание бетонной смеси

Цены на цемент и основы смесей

Цемент и основы смесей

Шаг 4. Перед дальнейшими работами опалубку нужно удалить, а бетонный пояс – закрыть гидроизоляцией.

Укладка гидроизоляции

Шаг 5. В мауэрлатном брусе требуется просверлить отверстия, которые будут совпадать с торчащими из бетонного пояса болтами. Далее брус нужно надеть на шпильки и установить его по периметру стен.

В мауэрлатном брусе сверлятся отверстия

Установка бруса по периметру

Шаг 6. Излишки шпилек-болтов нужно срезать и закрутить их гайками, закрепив таким образом мауэрлат дополнительно.

Закручены гайки

Шаг 7. Теперь можно приступать к установке стропил по безраспорной системе. Это значит, что на стропилине будет делаться запил, который позволит ей не скользить по мауэрлату. Тогда нагрузка будет идти на стену дома. Но сначала требуется установить подконьковый брус посередине крыши. Он будет играть роль сродни мауэрлату. Фиксируется брус на стойках такого же сечения, как и он сам – 15х10. Все соединения производятся при помощи металлических уголков. Под брус, лежащий на перекрытиях, нужно постелить полосу гидроизоляции.

Сначала требуется установить подконьковый брус посередине крыши

Все соединения производятся при помощи металлических уголков

Под брус, лежащий на перекрытиях, нужно постелить полосу гидроизоляции

Шаг 8. Далее требуется установить диагональные стропила. Они получились сращенные из двух брусьев 15х5 см.

Установка диагональных стропил

Еще одно фото процесса

Шаг 9. Теперь необходимо переходить к установке остальных рядовых стропил

Важно помнить, что они держатся на мауэрлате за счет выпилов в области касания стропилины и мауэрлата, а также конька. Все соединения забиваются на три гвоздя, можно использовать уголки

Шаг между стропилами здесь – 60 см.

Монтаж остальных рядовых стропил

Создается выпил в области касания стропилины и мауэрлата

Шаг 10. По мере перехода на диагональные стропила длину обычных стропил нужно корректировать – получатся нарожники, и крепить их уже не к коньковому брусу, а к диагональным стропилам.

Нарожники нужно прибивать к диагональным стропилам

Результат проделанной работы

Шаг 11. По оставшимся двум скатам тоже нужно установить стропила-нарожники по тому же принципу, что описан выше. Излишки длины стропилин нужно подрезать в соответствии с выбранной длиной свеса кровли.

По оставшимся двум скатам тоже нужно установить стропила-нарожники

Готовая стропильная система

Цены на строительные леса

Строительные леса

Шаг 12. Установка стропильной системы вальмовой кровли завершена. Далее можно монтировать защитные мембраны, утеплитель, обрешетку и непосредственно кровельный материал.

Теперь можно монтировать защитные мембраны

Видео – Стропильная система вальмовой крыши

Как видно из этой статьи, создание стропильной системы крыши вальмового типа – задача действительно не самая легкая. Но при желании и с ней можно разобраться самостоятельно. Однако просить совета и помощи у опытных мастеров все же стоит хотя бы на этапе проектирования кровли, чтобы избежать допущения фатальных ошибок.

Это интересно: Утепление крыши изнутри своими руками, виды утеплителей и технология — читаем по пунктам

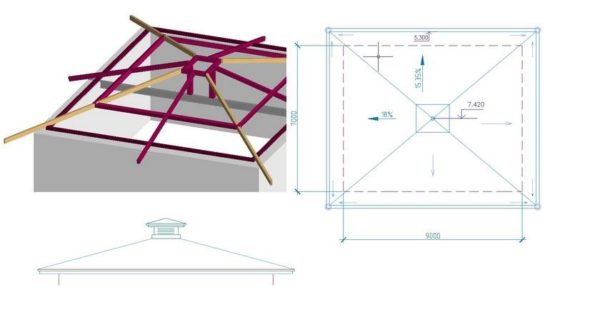

Устройство шатровой крыши

Шатровая крыша среди строителей рассматривается как вальмовая четырехскатная конструкция, где коньковый узел из линии преобразовался в точку. Идеальная симметрия кровли возможна только на квадратной коробке.

Каркас кровли состоит из следующих элементов:

• Верхушкой крыши является коньковый узел, напоминающий пик. Он образуется на стыке стропильных ног. Поддерживает все элементы вертикальный опорный столб. Ему попадает основная часть нагрузки от кровельного пирога.
• Четыре треугольных ската, как видно на фото, могут лежать под наклоном от 20 до 50о. Опытные строители считают оптимальный угол скатов 40о.
• Каркас стропильной системы удерживает на себе весь вес кровельного пирога и образует форму скатов. Образованные каркасом геометрические фигуры в виде одинаковых треугольников придают шатровой крыше прочность.
• Кровельный пирог состоит из гидроизоляции, контробрешетки, обрешетки и основного покрытия, в качестве которого может быть металлочерепица, ондулин, шифер и другие подобные материалы. При обустройстве теплого чердака, в состав кровельного пирога добавляют слой теплоизоляции и пароизоляции.
• Свесы являются продолжением кровли и выступают за пределы коробки здания, что можно увидеть на фото. Они защищают фасад от осадков. Оптимальная длина свеса считается 400–500 мм.

Вот в принципе и вся схема шатровой крыши.

Совет! В зависимости от планировки шатровую конструкцию изготавливают из наслонных или висячих стропил. Но если угол уклона скатов больше 40о, желательно монтировать висячий тип стропил.

Угол наклона скатов

Уклон двускатной кровли в строительстве задается на этапе проектирования. Конструкции с углом до 30° считаются пологими, 30-45° — со средним уклоном, 45-60° — крутыми.

На выбор наклона скатов определяющее значение оказывают:

• Ветровые нагрузки. Чем больше подъем крыши, тем выше парусность и сильнее воздействие ветра. В районах, где часто бушуют ураганы, оптимальный угол 15-20°.
• Снеговые нагрузки. Здесь зависимость обратная. Чем уклон меньше, тем больше осадков скапливается на кровле. Чтобы воспринимать вес снега, требуется более мощная конструкция, что нецелесообразно. В снежных регионах самый благоприятный наклон скатов около 25-40°.
• Тип кровельного материала. Для каждого вида разработаны рекомендации о максимально и минимально допустимом угле монтажа. Если их не соблюдать, герметичность и внешний вид кровли могут пострадать.
• Конструктивные особенности. В проектах домов с двускатной крышей и мансардой уклон скатов должен обеспечивать необходимую высоту помещения. Иногда крыша делается ломаной, чтобы слишком не поднимать конек.

Наиболее универсальный угол наклона двускатной кровли — 20-45°.

Существуют еще разноуклонные крыши, где каждый скат расположен под своим углом. Но такие системы нужно использовать очень аккуратно, поскольку в плане архитектуры они достаточно нестандартные, а монтаж их сложнее, чем симметричных конструкций.

Как запилить стропила вальмовой крыши

Скаты вальмовой крыши могут располагаться с разным уклоном, но такая система сложна как для расчета, так и реализации. Гораздо проще построить равноугольную крышу, где все скаты имеют одинаковый угол наклона.

В равноуклонных вальмовых крышах проекции диагональных стропил пересекаются с мауэрлатом под углом 45°. Это существенно облегчает запил торцов укороченных стропил, поскольку горизонтальный угол уже известен. Основные стропила всегда перпендикулярны мауэрлату, поэтому их обработка ничем не отличается от двускатных систем.

Чтобы правильно запилить нарожники с первого раза, нужно точно выдержать 4 параметра:

• длину до мм;
• вертикальный угол уклона стропил (измеряется с помощью угольника или рассчитывается по геометрическим формулам);
• горизонтальный угол (определяется по отношению к диагональной балке).

Для измерения уклона ската можно воспользоваться приложением на смартфоне. Достаточно совместить его с осью стропила, программа вычислит этот угол.

Теперь нужно подготовить шаблоны для верхнего и нижнего запила. Поскольку стропила примыкают к диагональной балке симметрично, второй шаблон вырезается зеркально.

Если углы разные, то прирезка доски производится по месту. Размечается положение стропила на мауэрлате и диагональной балке с принятым шагом. В нижней части делается зарез, чтобы посадить стропила на мауэрлат.

Верх нарожника прикладывается к диагональной балке, приблизительно запиливается по ее плоскости. Путем доработки пилой за несколько запилов достигается плотное соединение двух деталей. По этому резу на доске изготавливается шаблон и используется уже для запила остальных укороченных стропил.

Беседка с четырехскатной крышей

Беседка с вальмовой кровлей станет эталоном дизайнерского решения, а при условии грамотного расчёта и обустройства будет отличаться надёжностью и долговечностью эксплуатации. Собрать четырехскатную крышу будет несложно собственноручно. Такая конструкция подходит для беседки в виде прямоугольника или квадрата. Первый вариант представляет собой сборку вальмовой конструкции с двумя треугольными и таким же количеством трапециевидных скатов. Второй вариант — это шатровая вальмовая крыша, состоящая из 4 равнобедренных треугольных скатов.

Вальмовая крыша для квадратной беседки состоит из четырех одинаковых треугольных секций

Четырехскатная кровля является прекрасным выбором при строительстве беседки, поскольку она допускает применение любых кровельных покрытий, а удобная конструкция обеспечивает свободный угол обзора, её легко можно обустроить, например, в китайском стиле, добавив свесам длины и несколько изогнутых диагональных стропил.

На подготовительном этапе работы делается чертёж будущей крыши с учётом основных факторов:

• веса всех стропил и их дополнительных элементов;
• массы кровельного покрытия и гидроизоляции;
• уровня климатических нагрузок, слоя снежных масс;
• веса строителей, обслуживающих крышу;
• нагрузки от оборудования, которое планируется установить на стропильной системе.

От того, каким будет наклон скатов и какие материалы выбраны для покрытия кровли, напрямую зависят особенности установки, например, шаг расположения реек обрешётки и стропильной системы. И всё это сказывается на общем весе постройки.

Продлить срок службы деревянной беседки можно, предварительно обработав все её элементы специальными антисептическими пропитками, а также огнезащитным средством. Наносятся все эти составы достаточно просто обычной кистью или валиком.

Опорой для четырехскатной крыши беседки могут быть деревянные, кирпичные стены либо стойки опорного каркаса. Если в работе используется кирпич, то конструкция получится капитальной и потребует возведения прочного фундамента, способного выдерживать большие нагрузки. Строительство вальмовой крыши на такой беседке в целом сходно с установкой кровли на жилом доме или другом крупногабаритном строении.

Небольшие вальмовые крыши можно собирать на опорах из столбов, которые предварительно следует хорошо закрепить

Если же беседка устанавливается на деревянные столбы, то следует предварительно проверить прочность закрепления её опор, они должны стоять строго вертикально, а для жёсткости и устойчивости каркаса снизу их перевязывают перемычками. Сверху тоже монтируются перемычки, которые будут являться обвязкой под скатную конструкцию. Из-за высокой нагрузки опоры могут постепенно разойтись, поэтому рекомендуется заранее скрепить их на верхних концах с помощью диагональных перемычек, а в местах стыковки проложить деревянные или стальные накладки.

Пошаговая инструкция по установке вальмовой крыши для беседки

1. Сначала крепят коньковый брус со специальными подкосами и вертикальными опорами.

2. Далее для формирования кровельных скатов укладывают диагональные стропила. Этот этап предполагает возможность увеличения длины свесов с помощью накладных досок – «кобылок», которые удлиняют накосные стропила.

3. Затем выполняют монтаж центральных и промежуточных стропил и нарожников.

4. Для защиты деревянных элементов от воздействия влаги поверх стропил укладывают покрытие из гидроизоляционной мембраны.

5. На слой гидроизоляции монтируют обрешётку, а при необходимости оборудования дополнительной вентиляции устанавливают и контробрешётку.

6. На завершающем этапе работы крепят кровельный материал.

Шатровую крышу собирают так же, как и обычную вальмовую, исключая монтаж конькового бруса. При этом производится связка диагональных стропил в коньковый узел.

Видео: строительство беседки и барбекю своими руками

Недостаток опыта строительства кровельных конструкций может негативно сказаться на качестве будущей крыше и степени защиты всего сооружения, поэтому для выполнения подобного рода работ рекомендуется обратиться к профессиональным строительным бригадам. При правильном подходе вальмовая крыша станет прекрасной архитектурной конструкцией дома, беседки и любых других построек.

Особенности вальмовой крыши

Вальмовая кровля собственными руками – никак не подобная непростая деятельность, равно как способен предстать Люду, никак не обладающему необходимого навыка и знаний в постройке.
Работа, безусловно, никак не наиболее элементарная, однако абсолютно возможная, в ней отсутствует нисколько необычного.

Для этих, кого привлекла шатровая кровля – видеоматериал и указания согласно нее постройке допускается отыскать в узы Сеть интернет, однако ключевым представляется всегда ведь точная квалифицированная маркировка и проектирование, дозволяющая исключить разных сложностей и проблем напрямую в ходе исполнения трудов.

Перед для того равно как перейти к постройке, необходимо узнать всегда детали относительно этого типа кровель, а собственно стропильной организации шатровых кровель, а кроме того тщательнейшим образом осуществить всегда замеры и всегда досконально распланировать.

Отличие шатровых кровель состоит в этом, что же их структура предполагает ссебе комплекс 2-ух составляющих, с каких сооружается крыша:

1. Первый компонент предполагает собою 2 обыкновенных скоса, какие допускается повстречать и в разных прочих кровлях.
2. Второй компонент и дает шатровым кровлям оригинальность: потому как скаты никак не прикрывают целую область жилья в длину, сохранившееся место прикрывается рядом поддержки 2-ух побочных вальм, предоставляющих наименование целой установки.

Чертежи шатровой кровли оформляются рядом поддержки обыкновенной разметочной рейки и аксиомы Пифагора, известной пока что с средние учебные заведения, суть никак не спешить и совершать их тщательнейшим образом и рассудительно.

Правильно организованный план шатровой кровли с квалифицированной разметкой дает возможность кроме того лично совершить всегда надрезы в установки с стропил, требующиеся в ходе постройки.

Внешний вид

Вальмовая крыша относится к четырехскатным, так как образуется сочленением четырех скатов. В отличие от двухскатных разновидностей с фронтонами, у нее их нет, на этом месте располагаются вальмы. Вальмовые скаты, называемые также торцевыми, формируются особыми элементами стропильной системы – накосными стропильными ногами и имеют треугольную форму. Два других ската в виде трапеции называют фасадными.

Устройство крыши вальмового вида складывается из следующих составляющих:

1. Конёк. Вершина вальмовой крыши, линия соединения стропильных пар, длина которого несколько меньше общей длины дома.
2. Вальмы. Два треугольных ската, заменяющих собой фасады дома. Они начинаются от окончания конька, а закачиваются свесом на уровне мауэрлата.
3. Трапециевидные скаты. Скаты, которые имеют вид трапеции, их формируют рядовые стропила.
4. Свесы. Выступающая за пределы периметра дома часть крыши, ее образовывают удлинения стропильных ног или кобылки. Свес крайне необходим, так как защищает поверхность стен от влаги, увеличивая срок их службы.
5. Стропильная система. Совокупность элементов каркаса вальмовой крыши, которые несут на себе вес кровельного пирога, формируют угол наклона скатов.

6. Кровельное покрытие. Материал в виде листов, рулонов или отдельных модулей, который служит для гидроизоляции кровли, защиты от дождя, снега и холода.

7. Водосток. Элементы водосточной системы собирают и отводят излишки влаги с поверхности крыши в ливневую канализацию. Водосток бывает внутренним и внешним. На вальмовой крыше обычно используют второй вариант, состоящий из водоприемной воронки, желоба и водосточной трубы.
8. Снегозадержатели. Металлические бортики, устанавливаемые на нижнюю часть крыши, для защиты от соскальзывания снежных масс со скатов после длительных снегопадов.

Плюсы конструкции

Архитекторы и дизайнеры активно используют конструкцию вальмовой крыши, так как она обладает следующими плюсами:

• Скошенные вальмовые скаты улучшают аэродинамические свойства кровли, снижая парусный эффект. Поэтому ее можно использовать даже в районах с экстремально сильными порывами ветра.
• Широкий диапазон угла наклона скатов позволяет выбрать подходящий для климатической зоны строительства. Более крутые скаты используют там, где высока снеговая нагрузка и велико количество выпадающих осадков. Пологие скаты рекомендуют в ветреных районах, где есть вероятность срывания кровли достаточно сильными порывами.
• Вальмовые крыши позволяют использовать подкровельное пространство в качестве жилого помещения за счет достаточно высоких потолков.
• Доступные, недорогие материалы делают цену строительства подходящей даже для более чем скромного бюджета.
• Конструкция вальмовой крыши достаточно проста в монтаже, поэтому подходит для строительства своими руками. Более того, даже неопытные исполнители могут справится с этой работой, при условии помощи грамотного консультанта.
• Кровля вальмового типа выглядит по-настоящему стильно и представительно. Поэтому нет варианта лучше для загородных коттеджей и для технологичных таун-хаусов.

Минусы конструкции

Не смотря на вышеперечисленные преимущества, кровля такого типа имеет некоторые особенности, которые нужно учитывать до начала строительства:

1. Отсутствие фронтонов не позволяет организовать вертикальное освещение, так как возможности установить обычные окна нет. Вместо них устанавливают мансардные, более дорогостоящие и сложные в монтаже.
2. Увеличение углов наклона скатов вальмовой крыши повышает расход строительного материла, что делает строительство более затратным.
3. Сложность конструкции стропильной системы заставляет обращаться к профессиональным проектным фирмам, услуги которых стоят недешево.
4. Конструкция, состоящая из множества элементов, имеет значительный вес, выдержать который способен лишь надежный, капитальный фундамент, устройство которого стоит дорого.

Как вы заметили, недостатки вальмовой крыши по большей части относятся к финансовой стороне вопроса

Поэтому важно составить проект и смету, чтобы планировать и контролировать расходы

Наличники на деревянные двери: нюансы выбора и особенности монтажа

Виды и особенности

Существует несколько видов вальмовых кровельных систем:

1. Четырехскатная вальмовая крыша – это кровля, которая состоит из вальм, не доходящих до низа, а лишь закрывающих скаты и прикрывающих верхнюю часть фронтона.
2. Шатровая крыша, которая имеет четыре одинаковых по размеру и конструкции ската. Вальмы в такой конструкции расходятся во все стороны под одинаковым углом. Такая кровля используется при оборудовании зданий квадратной формы.
3. Ломаная крыша представляет собой скаты разных размеров, которые объединяются друг с другом под разными углами. Конструкция достаточно сложная, поэтому требует грамотного проектирования.

Вентиляционная система

Без хорошей вентиляции сохранить запасы хотя бы какое-то время вряд ли удастся. Правильно организованный воздухообмен позволит не только снизить влажность воздуха, но и избавиться от вредного радона, метана и углекислого газа, опасного при больших концентрациях.

Простая, но эффективная вентиляционная система небольшого погреба представляет собой 2 трубы, расположенных в противоположных частях помещения на разной высоте:

• Приточный канал выведен на улицу и подает чистый воздух. Низ трубы должен находиться на высоте 30-70 см от пола.
• Отработанный воздух выводится вытяжной трубой, закрепленной под потолком и имеющей выход в атмосферу. Чтобы создать хорошую тягу, верх трубы должен располагаться выше уровня крыши минимум на 0,5 м.

Участки труб на улице утепляются. Наружные отверстия закрываются защитными колпаками, внутренние — сетками от грызунов. При недостаточной вентиляции в систему встраивается канальный вентилятор.

Планировка дома 10 х 10 или 10 х 12 метров

Что нужно знать до начала работы?

Чтобы система в полной мере соответствовала всем выдвигаемым требованиям, запомните следующие рекомендации:

• промежуточные компоненты стропильной системы вальмовой кровли являются более крутыми, если сравнивать их с угловыми деталями, поэтому применяемые для обустройства промежуточных элементов доски должны иметь размер не меньше 5х15 см;
• крепление коротких элементов выполняется к угловым стропильным компонентам, а не к доске конька. Промежуточные доски нужно закреплять с таким же уклоном, как и короткие брусья;
• коньковую систему кровли и стропильные элементы нужно делать из одного и того же материала;
• промежуточные стропильные ноги фиксируются по краям доски конька. Они одновременно должны стыковаться с верхним концом обвязки и с коньковой доской;
• стропильные элементы и коньковый брус должны быть равнозначной толщины. Только при соблюдении этого правила можно рассчитывать на надежность и прочность кровельной системы. Если какие-либо стропила будут более тонкими, через время каркас кровли деформируется и целостность системы серьезно нарушится;
• вальмовая кровельная система может быть почти любой высоты. Однако при обустройстве чересчур низкой кровли необходимо использовать дополнительные опоры;
• для обеспечения максимально длительного срока эксплуатации вальмовой крыши для ее обустройства необходимо использовать тщательно высушенный и качественный брус хвойных пород. Перед сборкой конструкции все деревянные компоненты подлежат обязательной обработке антисептической пропиткой.

Навигация

Самостоятельное строительство вальмовой крыши

Отвечая на вопрос – как сделать вальмовую крышу самостоятельно, заметим: если вы не обладаете достаточными знаниями и опытом в области строительства, лучше обратится к специалистам или в строительные организации. В случае, когда вы решили все сделать самостоятельно, подойдите к этому вопросу со всей степенью ответственности и тщательно подготовьтесь в теоретическом плане.

Технология строительства вальмовых крыш отличается сложностью, имеет множество не очевидных аспектов, знать и учитывать которые просто необходимо.

Прежде чем начинать какие либо подготовительные работы и сам монтаж, необходимо провести правильный расчет вальмовой крыши. Сделать это необходимо с учетом всех факторов: площади строения, внешних факторов, высоты здания, индивидуальных особенностей и т.п.

Если вы самостоятельно не готовы к такому виду работ, обратитесь за помощью к специалистам или изучите тематическую литературу.

Можно рекомендовать просмотреть готовые чертежи вальмовых крыш на специализированных интернет ресурсах. Вы должны четко представлять, что и как нужно делать. Определить весь план работ, подготовить все материалы и фурнитуру. Все монтажные работы необходимо проводить в строгом соответствии со строительными нормами и требованиями безопасности.

Узлы

Рассчитанные с точностью узлы дают возможность добиться прочности и привлекательного внешнего вида крыши.

Соединение элементов конструкций кровли производится согласно определенным требованиям.

Основные узлы несущей конструкции:

• коньковый узел – пара опор скрепляется гвоздями или болтами, и укрепляется балками на болтах;
• узел опоры балок на мауэрлат – укрепляется металлическими уголками, строительными скобами, гвоздями или болтами;
• узел соединения стропила с затяжкой, которая расположена посередине стропила – осуществляется с помощью гвоздей или болтов;
• совмещение подкоса, стойки и опоры – выполняется при помощи высечки и укрепляется строительными скобами.

Крыша со слуховым окном

Чаще всего слуховые окна на мансарде покрывают двускатной кровлей — такая конструкция хорошо гармонирует с вальмовой крышей дома при условии одинакового уклона параллельных скатов.

Контрастная отделка слуховых окон позволяет выделить их на фоне кровельного покрытия.

Чтобы сделать мансарду более комфортной, слуховые окна нередко комбинируют с балконами.

Слуховые окна способны сыграть роль выразительного акцента на кровле, особенно, если они имеют полукруглую форму.

Слуховые окна разного размера на фронтонах — отличительная особенность домов с вальмовой крышей и мансардой в европейском стиле.

Фронтоны вальмовых крыш

Фронтоны представляют ограничения концов фасада здания между двумя скатами или карниз основания. На вальмовой кровле фронтоны предусматриваются проектом и могут иметь разную форму. Чаще всего – это геометрические фигуры, например, трапеция, полукруг или треугольник. Но бывают с прерванным карнизом для вставки окна, по форме корабельного носа, разорванным основанием под площадку для вазы с цветами и др.

Выстроить фронтоны можно до или после возведения крыши. Главное, определить его форму, внести данные в проект, установить вертикальную мачту и по натянутым от нее веревкам можно начинать строить фронтон. Популярным для вальмовой крыши является наличие трех фронтонов, как показано на фото.

Основные расчеты

Схема вальмовой крыши составляется с учетом угла наклона стропильной системы, кроме того, важную роль играет выбранный утеплитель. В России чаще всего применяется теплоизоляция минеральной ватой: она укладывается рулонами и не требует подгонки. Чтобы рассчитать нужное количество материала, следует узнать стандартные размеры плит и площадь самой кровли. Часто кровельные материалы образуют меньшую площадь, чем крыша. Это сказывается на расходе материалов. Чтобы вычислить площадь кровли, нужно учесть суммарную площадь двух вальмовых треугольников, а также двух боковых плоскостей в виде трапеции.

Перкаль или сатин: что лучше

Особенности и советы по монтажу

Выбор способа крепления происходит с учетом особенностей материала. К примеру, древесина намного тяжелее ПВХ, требует тщательного прикручивания к обрешетке. Если стена довольно ровная, пластик на нее можно просто наклеить. Древесные плиты закрепляются за счет системы пазов. Под стекло — изготавливаются специальные профили, куда оно вставляется как в раму.

Способ монтажа зависит и от свойств поверхности. На идеально ровной хорошо укладывается и керамическая плитка, и ПВХ. Где стены далеки от совершенства, лучше установить обрешетку. На рабочей стене рейки располагают только по периметру.

Для плиток ПВХ, МДФ предусматривается сборка с системой пазов. Стекло закрепляют либо в специальных профилях, либо шурупами к направляющим. Каждый из производителей рекомендует свои решения.

Внешний вид некоторых материалов не стоит нарушать крепежными элементами, т. к. повреждение защитного ламинированного слоя нарушит внешнюю эстетику, приведет к постепенному расслоению.

ВЫВОДЫ

• Вальмовая кровля – одна из наиболее сложных и прочных конструкций.
• Существует несколько типов вальмовых крыш: четырехскатная вальмовая, полувальмовая, шатровая, ломаная, датская.
• Основным преимуществом вальмовой кровли является высокий уровень сопротивления ветровым и снеговым нагрузкам.
• Среди недостатков надо отметить сложность возведения и дороговизну.
• До начала работ надо сделать расчеты и разметку.
• При монтаже необходимо иметь замерную рейку.
• Стропильная система вальмовой кровли имеет свои особенности.
• Стропила должны прочно крепиться к мауэрлату.
• Правильное крепление стропил и мауэрлата – гарантия долговечности вальмовой кровли.

https://youtube.com/watch?v=bp9HsbknNQY
