Заземление и зануление: разбираемся в чем разница

Обшивка: с чего начать и шаг за шагом

Что такое заземление, принцип действия и устройство

При создании электросети, в помещениях различного назначения, требуется создание защиты, которая предотвратит вероятное поражение током. Чтобы избежать этого выполняется устройство заземления. В соответствии с ПЭУ п.1.7.53 заземление выполняется в электрооборудовании с напряжением более 50 В переменного и 120 В постоянного тока.

Шина заземления от ГРЩ к потребителю

Заземление – намеренное соединение нетоковедущих металлических частей электроустановок (которые могут оказаться под напряжением) с землей или ее эквивалентом. Данная защитная мера предназначена для исключения вероятности поражения человека электротоком при замыкании на корпус оборудования.

Принцип действия

Принцип работы защитного заземления заключается в:

• снижении разности потенциалов, между заземляемым элементом и другими токопроводящими предметами с естественным заземлением, до безопасного значения;
• отвод тока в случае непосредственного контакта заземляемого оборудования с фазным проводом. В грамотно спроектированной электросети возникновение тока утечки вызывает мгновенное срабатывание устройства защитного отключения (УЗО).

Схемы заземления в трехфазных сетях

Из вышесказанного следует, что заземление имеет большую эффективность при использовании в комплексе с УЗО.

Устройство заземления

Конструкция системы заземления состоит из заземлителя (проводящая часть, которая имеет непосредственный контакт с землей) и проводника, обеспечивающего контакт между заземлителем и нетоковедущими элементами электрооборудования. Обычно в качестве заземлителя используется стальной или медный (очень редко) стержень, в промышленности это как правило, сложная система, состоящая из нескольких элементов специальной формы.

Эффективность системы заземления во многом определяется величиной сопротивления защитного устройства, которую можно уменьшить, повышая полезную площадь заземлителей или увеличивая проводимость среды, для чего задействуется несколько стержней, повышается уровень солей в земле и т.п.

Заземляющее устройство это…

Выше мы рассмотрели в общих чертах, что такое защитное заземление. Однако стоит упомянуть, что используемые в системе заземлители различаются на естественные и искусственные.

В качестве устройств заземления в первую очередь предпочтительнее использовать такие естественные заземлители, как:

• трубы водоснабжения, находящиеся в грунте;
• металлоконструкции зданий и сооружений, имеющие надежный контакт с землей;
• обсадные трубы артезианских скважин;
• металлические оболочки кабелей (исключение составляет алюминий).

Вариант использования трубы в качестве естественного заземлителя

Естественные заземлители должны иметь соединение с защитной системой из двух и более разных точек.

В роли искусственного заземлителя может использоваться:

• стальная труба с толщиной стенок 3,5 мм и диаметром 30÷50 мм и длиной порядка 2÷3 м;
• стальные полосы и уголки толщиной от 4 мм;
• стальные пруты длиной до 10 и более метров и диаметром от 10 мм.

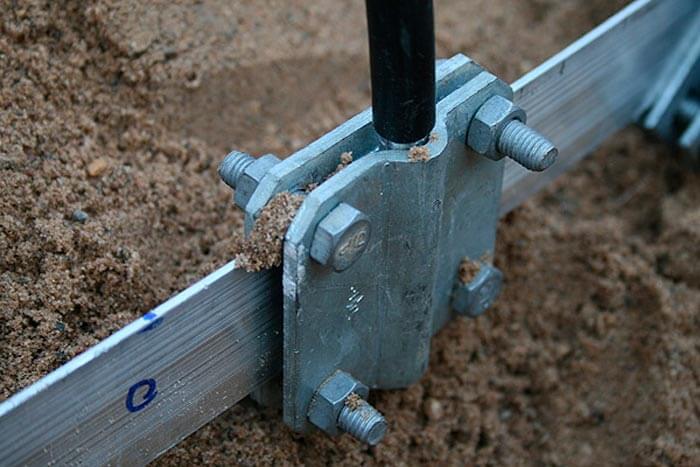

Использование металлических полос в качестве искусственного заземлителя

Для агрессивных почв необходимо использование искусственных заземлителей с высокой устойчивостью к коррозии и изготовленных из меди, оцинкованного или омедненного металла. Итак, мы разобрались с тем, что является определением понятия искусственного и естественного заземлителя, теперь же рассмотрим, когда применяется заземление.

Предлагаемое видео наглядно объясняет, что такое защитное заземление:

Принцип действия

В чем заключается принцип работы системы? При попадании фазы на корпус прибора, который выполнен из металла и соединен с нулевым проводником, происходит короткое замыкание. Сила тока при этом увеличивается и срабатывают аппараты защиты. Благодаря этому отключаются электрические линии, что питают электроприбор.

Согласно ПУЭ, поврежденная электролиния в автоматическом режиме должна отключаться за время 0,4 секунды и не более (в сети 380/220 В). Для этого действия, как правило, применяются специальные проводники, назначение которых заключается в защите. Например, если проводка однофазная, то это может быть третья жила провода или кабеля.

При этом петля «фаза-ноль» должна быть с небольшим сопротивлением. Это необходимо для того чтобы защитное устройство сработало за определенное время. Поэтому защитное зануление будет эффективным только в том случае, когда монтаж сети и соединения будут правильные и сделаны при высоком качестве.

Назначение такого устройства дает возможность быстро отключить неисправную линию от электричества, и при этом обеспечить на корпусе электроприбора низкое напряжение. За счет этого поражения электрическим током организма человека невозможно.

Исходя из этого, вытекает, что принцип работы зануления имеет в основе срабатывание защитного автомата за счет короткого замыкания на корпус прибора и как результат, отключение пораженного электроприбора от электрической сети. Схема того как работает система, когда произошел пробой изоляции изображена ниже:

Зануление – что это?

Такое электрическое соединение подключается к металлическим компонентам электроустановок без электрического напряжения. В данном случае используется однофазный провод. Проще говоря, при скачках напряжения с помощью зануления скачки уводятся в щиток или трансформаторную будку.

Применяется такой метод, если электрический ток попадает на обесточенную часть прибора или повреждается изоляция. Таким образом предотвращается короткое замыкание, перегрев предохранителей. Происходит отключение повреждённой системы, прерывание цепи, а основное оборудование не выходит из строя.

Трехфазная сеть

Что касается заземления и зануления электроустановок и бытовых приборов, работающих от сети 380 В, то все требования и правила монтажа точно такие же, как и в сетях однофазных. Только в систему устанавливается трехфазные УЗО или дифференциальные автоматы. Но в этом случае оба прибора сравнивают между собой силу тока, протекающего по трем фазам. Отклонение в одной из них от номинала – есть повод отключения электроустановки.

Если электродвигатель подключается по типу «треугольник», то нулевой провод от него отключается. Его можно присоединить к корпусу агрегата. И это уже дополнительная защита. По сути, это обычное зануление, которое спасет обслуживающий персонал в случае возникновения короткого замыкания или утечки тока от фазы на корпус.

Основные термины и определения

Зануление принято называть защитным, чтобы однозначно отличить среди иных проводников. В электротехнике трёхфазных цепей принято нейтралью называть участок цепи, действующие напряжения на котором относительно внешних обмоток равны. При уравнивании потенциала с землёй ток здесь в нормальном режиме не течёт. Это касается питающей стороны источника (трансформатор подстанции), потребителей (двигатели). Заземлённая нейтраль носит название нулевой точки. Отсюда происходит термин, рассматриваемый топиком.

Способы зануления сильно зависят от обустройства сети. Однофазная или трёхфазная, как проведено заземление. Согласно последнему фактору принято выделять три вида систем. Согласно традиции международным комитетом МЭК они помечаются латинскими буквами:

1. TN;
2. TT;
3. IT.

Система зануления

Интерес представляет вторая буква:

• N подразумевает, что проводящие части установки, не находящиеся в нормальном режиме под током, занулены через защитный (выделенное заземление) или рабочий проводник. В первом случае отрезок провода направленно используется для целей безопасности, во втором – служит для замыкания цепи на грунт (в районе трансформатора), как, допустим, в сети TN-C.
• T – показывает наличие заземления частей установки, в нормальном режиме под током не находящихся, но возможных источников опасности в случае аварии. Отличие от зануления, помеченного литерой N: N считается нейтралью, пропускающую крайне малый ток на землю. Если корпус трёхфазной установки непосредственно завести на контур, скажем, громоотвода, при выносе потенциала ток (и опасность) сильно возрастают.

Для однофазных цепей разность между занулением и заземлением нивелируется в силу очевидных причин. Но! В масштабе жилого дома сохраняется. Многоэтажку рассматривают как трёхфазную электрическую установку. Следовательно, требуется продолжать рассмотрение ситуации, ведь возникает ряд способов организации заземления и зануления. Это видно на практике, когда авторы топиков пытаются объяснить, что такое TN-C, TN-S, TN-C-S.

Природный и экологический стиль в интерьере: декор, аксессуары

Здесь-то и начинается самое интересное. Как уже говорилось, экостиль открывает широкие просторы для декоратора. Благо, многое можно купить совсем не дорого, сделать своими руками, принести с улицы. Была бы фантазия, а возможностей — целый океан.

Из нескольких поленьев можно сделать мини столик для кофе. Корой деревьев обернуть цветочные кашпо. Из сухих листьев изготовить картину-гербарий для декора стены. Старую плетеную корзину и соломенную шляпу превратить в кашпо. Прозрачные вазы наполнить камнями, мхом, соломой, шишками. Венком из сухих ветвей украсить окно.

Немало интересного найдется в продаже. Например, коврики «искусственная трава». Картины и постеры природной тематики. Вазы из натурального дерева. Плетеные аксессуары: корзины, вазы, газетницы, фруктовницы, коробы для хранения. Предметы из бамбука: салфетки, ящички, хлебницы.

Текстиль природных цветов или с растительными рисунками и орнаментами внесет весомый вклад в создание эко-атмосферы.

Аквариуму в экодизайне может быть отведено одно из центральных мест, как и разного рода декоративным фонтанам и водопадам.

Конечно, в природном интерьере приветствуется любое, даже очень большое, количество живых растений. Кашу не испортишь маслом, а интерьер в экостиле — растениями.

Способы устройства заземления

Заземление выполняется в виде контура, который имеет минимальное сопротивление. В идеале напряжение между фазой и землей должно быть равно линейному напряжению (фаза-нейтраль). Подробно с устройством контура защитного заземления своими руками Вы можете ознакомиться на нашем сайте.

Шина заземления проходит на глубине полуметра

Вместо контура можно воспользоваться естественными заземлителями. Однако этим редко кто пользуется по причине непонимания термина. Что же является определением понятия «естественный заземлитель»? Скажем так. Трубы либо другие металлические конструкции, проходящие под землей, не имеющие антикоррозийного покрытия подпадают под этот термин. Исключение составляют трубы канализации, а так же те, по которым проходят ГСМ или газ.

Штыри забиваются на глубину 1.5-2 м или глубже – все зависит от грунтаПреимущества и недостатки квартирного зануления

Скажем так, если зануление выполнено по правилам (при отсутствии заземления), недостатков нет. Однако качественному заземлению оно проигрывает. Одной из причин является полное нарушение электроснабжения при пробое фазы на корпус. Хотя с другой стороны это можно назвать преимуществом. Ведь при заземлении (если отсутствует УЗО) можно и не узнать о неисправности, что приведет к повышенным счетам за электроэнергию.

Смонтированный контур заземления – это должно быть на каждом участке частного сектора
Статья по теме:

В обзоре мы рассмотрим, как сделатьзаземление 220В в частном доме своими руками, попробуем понять, чем оно отличается от 380 В

Главный вопрос, на который Вы получите ответ – действительно ли заземление настолько важно и необходимо

Но основным недостатком зануления является то, что при возникновении аварийной ситуации приходится рассчитывать на автоматику, которая может и подвести. Нередки случаи «залипания» автоматов. Последствия при этом могут быть весьма плачевными.

Важно! Электросети домов, имеющих контур заземления, защищены значительно лучше. При этом использовать при расключении квартир таких домов зануление запрещено.

Особенности выбора

Большинство покупателей, не испытывающих особенного затруднения в средствах, предполагают, что покупка телевизора для просторной жилплощади должна осуществляться по размеру экрана. Чем больше он по всем параметрам, тем четче и реальнее будет полученное изображение.

В гостиной

На самом деле, чтобы лучше видеть, можно ограничиться и сорокадюймовой диагональю, но при условии, что она обладает следующими характеристиками:

• высоким разрешением (поэтому для небольшой комнаты можно приобрести отличные модели от брендовых производителей, начиная с 32 дюймов, дающие нормальную визуализацию);
• хорошую частоту сменяемости картинки, позволяющую видеть плавное течение, а не вредные для зрения и восприятия рывки;
• достаточно удалена от зрителя (самый большой экран не дает желаемого удовольствия от просмотра, если размер помещения не позволяет установить его на требуемом расстоянии от зрителя).

Тонкости

Новомодные тенденции у покупателей очень часто предусматривают оборудование специальной ниши для телевизора. Современные плоские ТВ-приемники можно вешать на стену. При проведении ремонта оставляется строго ограниченное пространство для размещения.

Выбор телеприемника

В данном случае имеет значение не то, сколько дюймов диагональ экрана, а три перечисленных параметра и габариты девайса. Они измеряются вручную, с учетом ширины пластикового ободка и ножки, которые могут варьироваться у разных производителей.

Что такое зануление: принцип работы и устройство

Зануление монтируется по другому принципу. Но чтобы с этим разобраться разберем, что такое глухозаземленная нейтраль. На ТП (трансформаторную подстанцию) по ЛЭП приходит 3 фазы. Собственное заземление, смонтированное вокруг, и является глухозаземленной нейтралью, которая идет на жилые дома от подстанции, вместе с фазными проводами.

Зануление производится так. В распределительном щите делается разводка, приходящая с ТП глухозаземленная нейтрель (PEN) разбивается перед вводным автоматом на ноль (N), идущий в квартиру, и то, что можно считать землей (PE). На самом деле по сути это и останется глухозаземленная нейтраль, которая будет использоваться для зануления. От рабочего N занулять оборудование запрещается – это опасно для жизни. Если все сделано правильно, то при соприкосновении корпуса включенного устройства с токоведущим оголенным проводом происходит короткое замыкание, после чего срабатывает автомат.

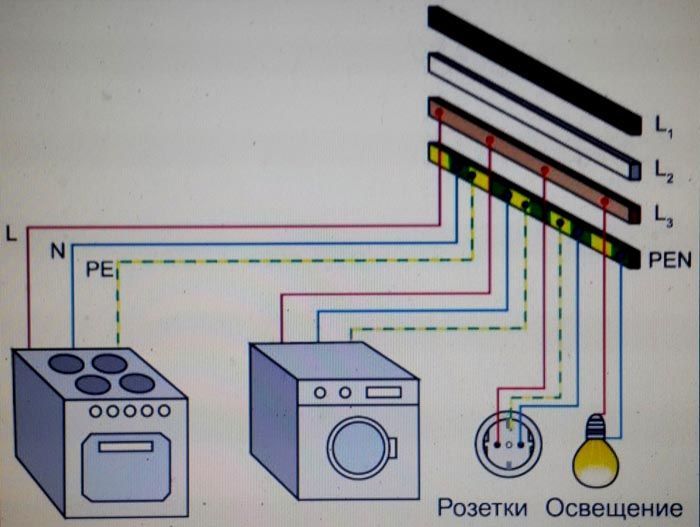

Простейшая схема зануления квартирной электросети

Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

“Защитное зануление – это система, которая монтируется для мгновенного срабатывания автоматики при появлении напряжения на корпусе устройства и полного отключения электроэнергии.”

Только полное понимание того, что такое заземление и зануление, в чем их особенности, позволит выполнить в квартире или доме тот вид защиты, который будет эффективным и безопасным.

Чем отличается заземление от зануления?

Этот вопрос может возникнуть у читателя на фоне предыдущей информации. Ведь по сути от ТП идет то же заземление. Объясним. Пришедший в дом четвертый провод заземляющим уже быть не может, ведь он использован другими жильцами в качестве нулевого. Для примера возьмем ситуацию, при которой мы решили, что ноль и заземление – одно и то же. Делаем разводку непосредственно в розетке, бросив перемычку между нулем и заземляющим контактом и успокаиваемся – мы под защитой.

Как бы ни так! Оголенный провод находится вплотную к корпусу устройства, но еще не прикоснулся к нему, но магнитное поле уже возникло и токонесущий проводник начинает греться. Но при этом еще сильнее греется нулевой провод в месте слабого соединения. Изоляция токонесущего проводника прогорает, он прикасается к корпусу, отжигая нулевой. Все, света в квартире нет, но автомат не сработал. Теперь корпус прибора находится под фазным напряжением. А что будет, если к нему прикоснуться? Напряжение пройдет сквозь человека в землю по пути наименьшего сопротивления, нанеся максимальный урон проводнику (понятно о ком речь).

Такое заземление однажды может кого-то убить

Понятие заземления

Прежде чем дать ответ на вопрос, чем отличается заземление от зануления, рассмотрим каждое понятие отдельно. Заземление – это специальное соединение электроустановок с землей. Цель этого соединения является снижение резкого скачка напряжения в электрической сети. Оно используется в той цепи, где нейтраль будет изолирована. Когда будет установлено подходящее заземляющее оборудование, то избыточный ток, который поступает в сеть, будет уходить в землю по отводящим контактам. Сопротивление этой части должно быть относительно низким, чтобы ток был поглощен без остатка.

Также функция защитного заземления электроустановок позволяет увеличить объем аварийного тока замыкания, несмотря на то, что это противоречит его назначению. Заземлитель с большим сопротивлением слабый ток замыкания может не воспринять, только со специальными защитными приборами. В таком случае, когда будет аварийная ситуация, установка будет под напряжением, что может представлять большую опасность для здоровья человека в этом помещении. Назначение защитных электроустановок также рассчитано на отведение блуждающего тока в электрической сети.

Заземлитель является особым проводником, который может состоять из одного или нескольких элементов. Обычно они соединены между собой электропроводящим материалом и заключены в землю, которая поглощает проходящий заряд. В качестве заземляющих проводников может использоваться сталь и медь. По нормам ПУЭ данная мера защиты в обязательном порядке должна делаться в современных жилых домах, а также рабочих помещениях, заводах, в общественных заведениях и других зданиях различного назначения.

В большинстве домов современного образца установлены схемы заземления. Однако их может не быть в старых зданиях. В такой ситуации специалисты рекомендуют заменить проводку трехжильным кабелем с заземляющим проводом, подключив защитную электроустановку. Бывают ситуации, когда нет возможности сделать монтаж полноценного заземляющего контура. В современной электротехнике может использоваться специальное портативное оборудование – переносной заземляющий штырь (шина). Их действие соответствует стандартному заземляющему устройству жилых домов или отводов. Такое устройство имеет хорошее практическое значение, легко подвергается монтажу и переноске, починке, а также имеет широкий функционал.

Функцию заземления могут выполнять несколько самостоятельных групп защитного оборудования. Грозозащитные. Они служат для того, чтобы быстро отводить импульсный высокий заряд от молнии. Зачастую их применение необходимо в разрядниках и современных молниеотводах. Рабочие. Такая группа позволяет поддерживать в нужном режиме работу всех электроустановок при разных условиях (нормальные и аварийные).

Защитные. Данная группа оборудования нужна для предотвращения прямого контакта людей и животных с электрическим зарядом, который возникает в результате механического повреждения фазы в проводе. Они позволяют предотвратить множество несчастных случаев, которые могли бы быть, если проблемы с силовой линией не были замечены своевременно.

Заземлители условно разделены на искусственные и естественные. Искусственные электроустановки представляют собой специальные конструкции, которые делаю специально для того, чтобы увести избыточный ток сети в землю, обеспечив защиту своему дому. Их могут производить на заводе или делаться самостоятельно, используя стальные элементы.
Естественными заземлителями является грунт, фундамент под зданием или же дерево возле дома.

Принцип действия

Принцип действия зануления

Принцип работы зануления: если напряжение (фазовый провод) попадает на соединённый с нулём металлический корпус прибора, происходит короткое замыкание. Сила тока в цепи при этом увеличивается до очень больших величин, что вызывает быстрое срабатывание аппаратов защиты (автоматические выключатели, плавкие предохранители), которые отключают линию, питающую неисправный прибор. В любом случае, ПУЭ регламентируют время автоматического отключения повреждённой линии. Для номинального фазного напряжения сети 400/230 В[источник не указан 1356 дней] оно не должно превышать 0,4 с.

Зануление осуществляется специально предназначенными для этого проводниками. При однофазной проводке — это, например, третья жила провода или кабеля.

Для того, чтобы отключение аппарата защиты произошло в предусмотренное правилами время, сопротивление петли «фаза-ноль» должно быть небольшим, что, в свою очередь, накладывает на все соединения и монтаж сети жёсткие требования качества, иначе зануление может оказаться неэффективным.

Помимо быстрого отключения неисправной линии от электроснабжения, благодаря тому, что нейтраль заземлена, зануление обеспечивает низкое напряжение прикосновения на корпусе электроприбора. Это исключает вероятность поражения током человека. Поскольку нейтраль заземлена, зануление можно рассматривать как специфическую разновидность заземления.

Различают зануление систем TN-C, TN-C-S и TN-S.

Зануление системы TN-C

Система зануления TN-C

Простая система зануления, в которой нулевой проводник N и нулевой защитный PE совмещены на всей своей длине. Совместный проводник обозначается аббревиатурой PEN. Имеет существенные недостатки, главный из которых — высокие требования к системам уравнивания потенциалов и сечению PEN-проводника. Применяется для электроснабжения трёхфазных нагрузок, например асинхронных двигателей. Применение данной системы в однофазных групповых и распределительных сетях запрещено:

Зануление системы TN-C-S

Усовершенствованная система зануления, предназначенная для обеспечения электробезопасности однофазных сетей электроустановок. Она состоит из совмещённого PEN-проводника, который соединён с глухозаземлённой нейтралью питающего электроустановку трансформатора. В точке, где трёхфазная линия разветвляется на однофазные потребители (например в этажном щите многоквартирного дома или в подвале такого дома) PEN-проводник разделяется на PE- и N-проводники, непосредственно подходящие к однофазным потребителям.

Зануление системы TN-S

Наиболее совершенная, дорогая и безопасная система зануления, получившая распространение, в частности, в Великобритании. В этой системе нулевой защитный и нулевой проводники разделены на всей своей длине, что существенно повышает её безопасность.

Зануление и заземление – в чем разница

Обе системы защиты выполняют одинаковую функцию – защищают домочадцев от поражения электрическим током при касании оголенного провода или неисправных электроустановок. Разница заключается в том, что зануление моментально обесточивает помещение при опасном контакте, а заземление отводит всю «опасность» в землю.

Отличие по области применения

• В многоквартирных зданиях заземление монтируют по двум сторонам здания или вокруг. Старые здания в большинстве своем исключения, в них вовсе может отсутствовать контур. В загородных домах реализация заземляющего контура – забота домовладельца. Как правило, заземляющий контур имеет треугольную форму.
• Защитное зануление в квартирах применяется лишь при отсутствии заземления. Как правило, речь идет о многоквартирных домах старого образца. Реализуя этот способ защиты, дополнительно требуется приобретать и устанавливать автоматы и УЗО.

Что лучше

Заземление в сравнении с занулением имеет большое количество преимущественных особенностей.

• Заземляющий контур можно реализовать самостоятельно в домашних условиях. Для этого потребуется небольшое количество металла и сварочный аппарат. Если же говорить о занулении, то для реализации защиты требуются знания, которые связаны не только с проведением подсчетов, но и выбором наиболее подходящей точки подсоединения провода к нейтрали.
• Если произойдет обрыв нулевого провода в распределительном щитке, система зануления сразу выйдет из строя и будет неработоспособной. Заземление в этом случае имеет превосходство, поскольку используемый провод РЕ не отваривается и не отгорает. Рекомендуется раз в год проверять его состояние и при необходимости подтягивать клеммы.

Что такое заземление и для чего она нужна?

Под заземлением подразумевают металлическую конструкцию, предназначенную для снижения степени напряжения до неопасных для человека параметров. Важнейшей особенностью монтажа является установка системы в местах, обеспечивающих надежную изоляцию нейтрального провода.

Помимо этого, наличие заземления позволяет существенно увеличивать аварийный ток. Необходимость повышения этого параметра связана с тем, что при повышенном сопротивлении заземляющего контура, несмотря на критическое состояние электроприборов тока замыкания в некоторых случаях недостаточно для срабатывания защитных механизмов при этом опасность получения электротравмы сохраняется.

Принципиально, заземляющий контур является системой из нескольких проводников, обеспечивающих соединение токопроводящих элементов оборудования с грунтом. По назначению эти системы можно разделить на три основных типа:

1. Рабочий тип разработан для обеспечения работоспособности оборудования, как в обычных условиях, так и в условиях непредвиденных ситуаций;
2. Защитный тип обеспечивает защиту обслуживающего персонала в случае пробоя токоведущих элементов на корпус;
3. Грозозащитный тип обеспечивает отвод в землю атмосферных электрических разрядов.

Помимо этого, различают искусственное и естественное заземление и зануление. Разница в том что искусственное представляет собой специально изготовленную металлическую рамку. К естественным, можно отнести металлические конструкции, изготовленные для других целей и используемые в качестве заземления.

Требования к заземлению и занулению

Заземление – более серьезная защитная мера, чем зануление. Для этой схемы требуется создание отдельной шины с малым сопротивлением, которая соединяется с заземлителем вкопанным в грунт и обустроенным в соответствии со стандартами. Все требования к заземлению, его элементам и обустройству прописаны в ПЭУ и ГОСТе 12.2.007.0.

Установки с изолированной нейтралью

В промышленном секторе заземлению подлежат:

• электроприводы;
• корпуса электрооборудования;
• металлоконструкции зданий;
• экранированная оплетка низковольтных электрокабелей;
• корпуса распределительных электрощитов и аналогичных конструкций.

К занулению предъявляются более лояльные требования, а именно:

• нулевые и фазные проводники выбираются таким образом, чтобы при пробое на корпус оборудования возникал ток достаточный для срабатывания УЗО или другого защитного механизма;
• проводник зануления от прибора до заземленной нейтрали должен быть непрерывным, то есть не содержать в цепи каких-либо коммутационных устройств.

Принцип действия защитного заземления. Понятие о шаговом напряжении. Защитное заземление, понятие о шаговом напряжении.

Корпус
любой электроустановки, в частности
электродвигателя в нор­мальном
состоянии не находится под напряжением
благодаря изоляции от токоведущих
частей. Однако в случае повреждения
изоляции любая из частей корпуса может
оказаться под напряжением, под которое
неожиданно может попасть человек.

Для
уменьшения опасности поражения
электротоком все установок заземляют.

Сеть
с изолированной нейтралью.

Заземление
состоит из заземлителя (стержень из
уголковой стали, вертикально забитый
в землю) и проводов соединяющих
заземлитель с электроустановкой.
Сопротивление заземления не должно
превышать 10 Ом.

Назначение
заземления — максимально уменьшить
напряжение, под которое может попасть
человек.

При
отсутствии заземления и пробое фазы
на корпус двигателя последний будет
находиться под напряжением 220 В. При
сопротивлении R_чел
= 1000 Ом через человека пойдет ток силой
220 мА — это смертельно. Если двигатель
заземлить, то большая часть тока потечет
с двигателя через заземлитель на землю,
а ветвь «двигатель-человек-земля»
будет значительно разгружена, по ней
потечет не опасный для человека ток,
так как сопротивление человека, примерно
в 100 раз больше сопротивления заземления.

В
ряде помещений (теплицы, фермы и др.)
отмечаются повышенная влажность,
запыленность, агрессивные пары и газы.
В таких условиях изоляция электропроводов
быстро выходит из строя, что сопровождается
частым замыканием электропроводок на
корпус. В итоге на нем появляется
потенциал по отношению к земле или
влажному полу помещений. С целью защиты
человека и животных в названных условиях
используют метод
выравнивание
электрического потенциала,
заключающееся в снижении напряжений
прикосновения и шага между точками
электроцепи, к которым возможно
одновременное прикосновение или на
которых могут одновременно стоять
человек и животное. Для этого металлические
детали транспортеров, стойла и
трубопроводы соединяют со стальной
полосой или проволокой диаметром не
менее 8 мм, которые укладывают в полу
фермы на слой песчаной или щебеночной
подушки перед заливкой его бетоном. По
торцам помещения проводники присоединяют
к металлоконструкциям фермы на высоте
300 — 500 мм (при этом выводы выравнивающих
проводников в местах их выхода из пола
изолируют друг от друга). Целость каждой
цепи выравнивающих проводников проверяют
раз в шесть месяцев, при этом сопротивление
в местах креплений не должно превышать
1 Ом.

Понятие
о шаговом напряжении.

При
прохождении электрического тока с
заземлителя в землю, на поверхности
земли возникают электрические потенциалы,
величина которых уменьшается по мере
удаления от заземлителя. Если в момент
прохождения тока через заземлитель
около него будет находиться человек
или животное, то он может оказаться под
действием разности электрических
потенциалов, в результате чего по его
телу пройдет электроток. Разность
потенциалов (напряжение) между двумя
точками поверхности земли, отстоящими
друг от друга на расстоянии шага (0,8 м)
называется
шаговым напряжением.
Для животных оно выше, чем для человека.
Чем больше величина шага и чем ближе
человек находиться к заземлителю, тем
больше опасность поражения шаговым
напряжением.

Шаговое
напряжение может возникнуть вследствие
удара молнии в землю, в дерево, также
около упавших на землю электропроводов,
находящихся под напряжением. Это
напряжение вызывает судороги ног,
человек падает и попадает под еще
большее напряжение «ноги-руки». В
радиусе R
=
20 м шаговое напряжение = 0.

Меры
безопасности: не приближаться к местам
падения не обесточенных проводов. Если
попали под напряжение — нужно выйти из
опасной зоны мелкими шагами или прыгать
на одной ноге. Сориентироваться где
источник.

Что лучше — зануление или заземление

Если есть такая возможность, то, лучше смонтировать качественное заземление. Данная мера обезопасит работу электроприборов в доме и исключит риск поражения током при утечке фазы на корпус. Вся сложность создания зануления в том, что необходимо правильно рассчитать, куда лучше всего подключить защитный проводник.

Кроме того, нужно понимать, что если произойдёт обрыв нуля, то зануление работать не будет. Тогда существует опасность поражения электрическим током. С заземлением такого не произойдёт, хотя его контур со временем и может прийти в негодность: повысится сопротивление или ухудшится контакт из-за коррозии.

Требования к заземлению и занулению

Все электроустановки и цепи, оснащенные изоляцией нулевого провода, нуждаются в монтаже защитной системы (занулении или заземлении).

1. Зануление необходимо делать для установок с глухозаземленным проводником мощностью до 1000 вольт. Заземление в подобных системах не делают.
2. Зануление следует снабжать трансформатором на 380 вольт. В зануленной системе вторичное напряжение не должно превышать 380 вольт, а понижающее — 42 вольт.
3. При занулении допускается подключение от разделяющего трансформатора лишь к одному потребителю электроэнергии. Номинал тока защитного устройства — до 15 ампер. Зануление или заземление вторичной обмотки не допускается.
4. При заземлении нуля в 3-фазной электроцепи нужно ставить защиту от пробоя тока. Монтировать ее в нулевом проводнике или фазе от нижнего напряжения.
5. Защитное заземление или зануление необходимо создавать на расположенных на улице установках, а также в особо опасных условиях работы. Номинал напряжения составляет 42 вольта (переменный ток) или 110 вольт (постоянный ток).
6. Для напряжения выше 380 вольт (постоянный ток) и 440 вольт (переменный ток) защита необходима вне зависимости от других условий.

Заземлению подлежат:

• корпуса электрических установок;
• приводы оборудования;
• каркасные части и металлоконструкции распредшкафов и щитов;
• вторичные трансформаторные обмотки;
• стальные кабельные оболочки;
• шинопроводы;
• тросы;
• металлические трубы для проводки;
• электрооборудование, установленное на движущихся элементах.

Что касается жилья, зануление и заземление необходимо для электрической бытовой техники мощностью более 1300 ватт. Заземлению для выравнивания потенциалов подлежат такие металлические изделия, как ванны и душевые поддоны, подвесные потолки.

Чтобы заземлить кондиционеры, электрические плиты или подобные им потребители электричества мощностью свыше 1300 ватт, используют выделенный проводник. Его следует соединить с нулем электросети.

Подробный список электроустановок, на которых необходима защита путем заземления или зануления, указаны в Правилах устройства электроустановок. ПУЭ — официальный документ, в нем прописаны все нормативы. Документ также устанавливает перечень оборудования, для которого защита необязательна.

Создание системы заземления и зануления крайне важно, от этого зависит безопасность людей и сохранение имущества. Поэтому цена ошибки велика

Рекомендуется поручать эту работу только квалифицированным работникам.
