Проход дымохода через кровлю

Опасное напряжение. Какое напряжение считается опасным для жизни человека?

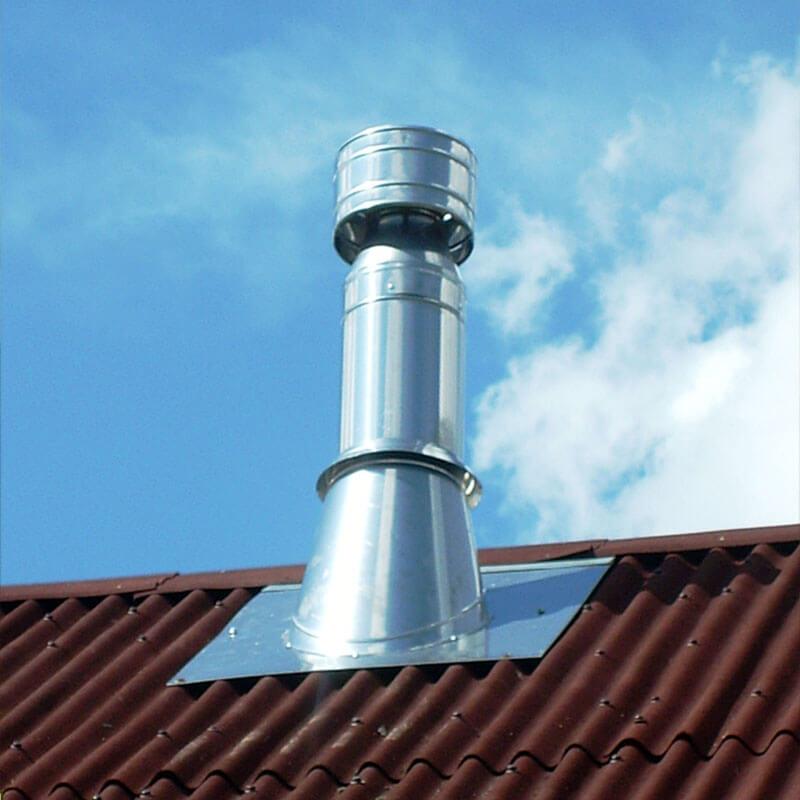

Проход через кровлю круглой трубы

Узел прохода через кровлю круглых труб может быть или металлическим или мягким – из резины или силикона. Металлические проходки кровли делают из оцинкованного железа, иногда на них наносят защитное покрытие, аналогичное по цвету и составу покрытию металлочерепицы.

Часто производители металлочерепицы предлагают специальные проходки: это тот же лист кровельного материала, к которому приделан эластичный колпак из резины, который служит отличным изолятором.

Для других кровельных материалов в качестве проходного узла кровли можно использовать гибкие проходки. Их на рынке сегодня множество. Разных цветов, составов, под разные углы наклона кровли, прямые проходки, с разными типами крепления (под саморезы, с нанесенным клеевым составом и т.д.).

Среди всех гибких проходок Master Flash (Мастер Флэш) имеет самые хорошие рекомендации. Его достаточно просто отличить: кроме нанесенного названия фирмы, на тыльной стороне кровельной проходки имеются дополнительные рифленые бороздки, которые повышают степень прилегания к любому кровельному материалу. С наружной части основание по краю имеет металлизированное покрытие, при помощи которого легко добиться любого требуемого рельефа.

Кровельные проходки для круглых труб

Чтобы установить гибкую проходку, срезают часть внешнего колпака – диаметр получившегося отверстия должен быть меньше диаметра трубы. Проходку натягивают на трубу с усилием. Чтобы сопротивление было меньше, можно намазать поверхность трубы мыльным раствором. После того, как проходка натянута, нижнему фланцу придается требуемая конфигурация. С тыльной стороны он промазывается герметиком, затем прижимается к кровле и фиксируется саморезами. Такой способ герметизации круглой трубы не очень трудоемкий, но достаточно надежный.

Силиконовые и резиновые проходки используют при температуре трубы до 100 о С. Если температура дымохода выше, придется или делать дополнительный слой изоляции между проходкой и трубой или, что вероятнее, использовать металлическую юбку и стакан. Как они выглядят и как их закреплять демонстрирует следующее видео. Там сделано все не совсем корректно, то принцип установки понятен.

Фотогалерея готовых работ

Как защитить дымоход от влаги

Практика показывает, что чаще всего протечки воды на крыше около трубы связаны с некачественной герметизацией разделки крыши. Если разделка под кровлей, протекать будет снизу, если поверх – сверху. Чтобы это предотвратить, при помощи установки изоляционных фартуков производится гидроизоляция дымохода на крыше.

Работы производятся в несколько этапов:

• Прежде всего, в гидроизоляционном слое над печной трубой укладывается дренажный желоб, предназначенный для отвода влаги от дымовой трубы.
• Затем монтируется внутренний фартук, обеспечивающий полную герметизацию примыкания кровельного покрытия к дымоходу.
• Далее укладывается так называемый «галстук». Это элемент, вырезанный из гидроизоляционного материала, подложенный под нижнюю кромку внутреннего фартука. Конструкция обязательно должна доходить до самого края кровли. В случае, если крыша покрыта шифером или металлочерепицей, край галстука выводится между нижними листами покрытия на поверхность кровли. По краям конструкции обязательно при помощи плоскогубцев выполняется бортик, который не даст воде растекаться по крыше, а направит ее по скату вниз.
• Вокруг трубы укладывается кровельное покрытие.
• Поверх кровли монтируется наружный декоративный фартук. Он устанавливается таким же способом, как и внутренний. Единственное отличие в том, что верхняя кромка закрепляется прямо к стенке трубы.

Изоляционные фартуки изготавливаются самостоятельно, но при желании можно приобрести изготовленные промышленным способом узлы, предназначенные специально для этих целей. Они применяются для проводки сквозь крышу дымоотводов круглого сечения и называются кровельные проходы. Узлы представляют собой элемент, состоящий из плоского листа стали в виде основания, к которому крепится фартук, выполненный в виде колпачка. Внутри него пропускается дымовая труба.

Для обеспечения печной тяги необходимо обустроить на кровле вентиляционные выходы. Они формируют воздушные потоки, защищают вентиляцию от попадания атмосферных осадков и создают тягу в отопительных приборах. Выходы должны быть закреплены строго вертикально и по высоте быть равными дымоходу, только в таком случае воздушные потоки, образующиеся в них, будут достаточно сильными для обеспечения оптимального режима сгорания топлива в приборе отопления.

Гидроизоляция трубы – ответственное дело. От правильности его выполнения зависит не только целостность кровельного пирога, но и безопасность использования отопительных приборов. Выполнить все работы самостоятельно, конечно, можно, но при этом нужно рассчитать свои силы и быть уверенным в том, что все будет смонтировано абсолютно правильно. Если все-таки появились сомнения в своей компетенции, лучше доверить установку гидроизоляции специалистам и получить в короткие сроки узел, смонтированный по всем правилам.

Выбор материалов для печной трубы

При сооружении печи нужно правильно приобрести стройматериалы, только так можно обеспечить дымоотводящему каналу оптимальный температурный режим и долгий срок эксплуатации. Материалы должны прогреваться быстро.

Для постройки печных труб используют:

• керамику;
• металл;
• асбестоцементные растворы.

У каждого из перечисленных материалов имеются свои недостатки — это не позволяет назвать их выбор идеальным. Поэтому, приобретая ту или иную продукцию, следует учитывать, насколько товар подойдет для устройства печной трубы на крыше.

Например, металлические конструкции выглядят неплохо, но только при условии сооружения насадного дымохода. А вот делать коренную модель трубы из металла обойдется очень дорого.

Виды дымоходов для бани

Существует два принципиально разных вида дымохода:

1. Внутренний (классический). Трубу выводят через потолок помещения и крышу.
2. Внешний, который в нашей стране получил широкое распространение не слишком давно. При устройстве этого вида дымоотвода трубу выводят через стену, основная ее часть ведется по улице.

Внутренний дымоход

Устройство внутреннего дымоотвода в бане используют традиционно для кирпичных печей. Трубу складывают в этом случае также из кирпича. Устанавливают классическую заслонку регулировки тяги. Выводят канал вертикально от печи через потолочное покрытие, затем на улицу через кровлю.

Рекомендуем ознакомиться:  Как правильно заменить трубы в системе канализации

Этот тип устройства вывода дыма предполагает два технологических отверстия, которые нуждаются в теплоизоляции и качественной гидроизоляции. Сделать сложную работу самостоятельно получается не у каждого любителя собственной парилки. К недостаткам бюджетной бани относят громоздкость кирпичной печи и конструкции трубы. В небольших парилках такое сооружение может занимать до половины площади.

Внутренний дымоход с колодцами и лежанкой можно сделать и в бане. Теплая стена позволит сохранить максимум тепла, что будет не лишним в северных широтах. Здесь лучше нанять профессионала и обустроить переходы согласно требованиям. При этом внутренний дымоотвод в бане позволит сэкономить средства на отоплении.

Значительно проще установить в бане готовую печь на твердом топливе и своими руками вывести трубу через стену в бане.

Сколько стоит избавиться от насекомых в ванной? Цены

Объем работ	Гелевая обработка* (только тараканы)	Холодный туман	Холодный туман + Барьер	Горячий туман	Горячий туман + Барьер	Комплекс (хол.туман+гор. туман+барьер)
1 комнатная квартира	4900 руб.	от 2100 руб.	от 2300 руб.	от 2600 руб.	от 3600 руб.	от 4100 руб.
2 комнатная квартира	5300 руб.	от 2300 руб.	от 2800 руб.	от 3300 руб.	от 4300 руб.	от 5100 руб.
3 комнатная квартира	5600 руб.	от 2500 руб.	от 3300 руб.	от 3700 руб.	от 4200 руб.	от 5600 руб.
4 комнатная квартира	6000 руб.	от 2700 руб.	от 3700 руб.	от 4000 руб.	от 4500 руб.	от 6100 руб.
5 комнатная квартира	Договорная	от 3100 руб.	от 4000 руб.	от 4900 руб.	от 5000 руб.	от 6600 руб.
МОП (кухня,ванна,коридор)	3400 руб.	от 1800 руб.	от 2300 руб.	от 2800 руб.	от 3200 руб.	от 4500 руб.
Доп. Барьер	от 400 руб.	от 400 руб.	от 400 руб.	от 400 руб.	от 400 руб.
Доп. спальное место	400 руб.
Подвинуть мебель	от 500 руб.	от 500 руб.	от 500 руб.	от 500 руб.	от 500 руб.

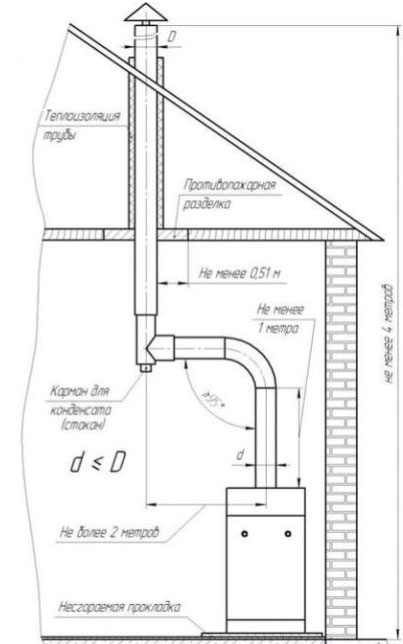

Размещение и высота дымовой трубы

Чтобы обеспечить оптимальную силу тяги для рационального сжигания топлива, общая длина дымового канала должна составлять от 5 до 10 метров. Также имеет значение высота расположения верхнего края дымохода относительно конька крыши или стены более высокого здания, расположенного в непосредственной близости.

Проектируя проход трубы дымохода через кровлю, следует руководствоваться действующими правилами и нормативами, требованиями противопожарной безопасности

Следует принять во внимание, следующее:

• Рекомендованное место обустройства дымохода – на расстоянии не более полутора метров от самой высокой точки кровли (конька). При этом верхний срез трубы должен располагаться выше конька не менее чем на 50 см.
• Если труба отстоит от конька на 1,5–3 метра, ее верхняя часть может располагаться на уровне конька. При удалении дымохода более чем на три метра, его высота над крышей рассчитывается в зависимости от высоты конька. Верхний срез конька должен приходиться на воображаемую линию, прочерченную от конька под углом 10° относительно горизонтальной прямой, проходящей через ту же точку.
• Место прохождения дымоходной трубы через крышу должно располагаться между стропилами на расстоянии не менее 25–30 см от деревянных элементов кровельной системы. В случае удаления части стропила монтируется специальная конструкция, чтобы каркас крыши выдерживал эксплуатационные нагрузки.
• Между трубой дымохода и краями кровельного покрытия, неустойчивого к возгоранию (мягкая кровля, рубероид) следует оставить зазор 13–25 см, если кровля выполнена из листового металла, натуральной или цементно-песчаной черепицы, шифера, это расстояние можно уменьшить до минимума.

Не рекомендуется устанавливать дымоходную трубу в месте, где расположена ендова сложной крыши. По ней стекают осадки, которые стекаются сюда с двух скатов, кроме того, снеговые массы будут скапливаться у дымоходной трубы и таять. Повышенная нагрузка неизбежно приводит к разгерметизации стыков проходки и кровли, их придется регулярно проверять и ремонтировать.

С круглым сечением

Для однослойных и сэндвич-труб разработаны заводские проходы соответствующего диаметра из термостойких материалов — резины либо композитов на основе алюминия. Особенность этих элементов в том, что за счет гибкости они повторяют сложную геометрию волн металлочерепицы, обеспечивая тем самым надежную гидроизоляцию.

Фиксируются к кровельной поверхности с помощью крепежа на герметик. Обязательное требование при организации прохода трубы через крышу из металлочерепицы — создать пожаробезопасные условия эксплуатации. Для этого труба должна быть заключена в отдельном коробе, заполненном термоизоляционными материалами, которые предотвращают возгорание паро- , шумо- , гидроизоляции, деревянных элементов стропильной системы.

Квадратной или прямоугольной конфигурации

Район, в котором труба квадратного либо прямоугольного сечения проходит сквозь так называемый кровельный пирог, имеет большие тепловые потери. Здесь же может появиться конденсат в утеплителе. Чтобы избежать этого, труба должна иметь собственную сплошную стропильную систему. Под листы металлочерепицы укладывают отбортовку и внутренний пристенный профиль. Снаружи дымоход по периметру отделывают фартуком.

Проход для дымохода

Вариант узла, через который планируется проводить дымоход, находится в зависимости от материала трубы. Она может быть изготовлена:

• Кирпич;
• Нержавеющая сталь;
• Оцинкованная сталь;
• Керамика.

Материал выбирается в соотношении с топливом, которым будет топиться печь или камин. К примеру, если топливо дает дым высокой температуры, то использование металла запрещено. Металл сильно разогревается и высока вероятность пожара из-за возгорания примыкающих элементов.

Форма прохода для трубы зависит от формы дымохода. Она может быть:

• В виде квадрата;
• В виде круга;
• В виде прямоугольника.

Чтобы правильно вывести дымоход и сделать в кровле отверстие нужного размера, важно оценить устойчивость самой кровли и кровельного пирога, если дело касается утепленной крыши, к огню. Если имеется дело с легковоспламеняющимися материалами, нужно сделать зазор в 15-20 см.

Обустройство квадратного выхода

Квадратный или прямоугольный проход монтируют для классической кирпичной трубы. Отверстие в металлочерепице вырезают при помощи ножниц по металлу или электролобзика. Второй шаг в устройстве прохода для квадратной трубы – установка внутреннего металлического защитного фартука. Работу начинают с разметки места штробления трубы под планки примыкания внутреннего фартука.

Штробу проделывают глубиной в 15 мм. Для лучшего сцепления планок примыкания с трубой канавка должна быть с уклоном вверх. Штробу прочищают потоком воды от песка и пыли.

Планки устанавливают следующим образом:

верхний, загнутый край каждой из 4 планок вставляют в проделанное отверстие; порядок установки планок примыкания следующий: первой устанавливают нижнюю, затем боковые, последней крепят верхнюю; важно обеспечить достаточный, около 15 см, нахлест планок, соблюдая последовательность от нижней к высшим; нижний край планок крепят саморезами на кровельную обрешетку. Под нижнюю планку подсовывают влагоотводящий галстук

Это специальный железный лист с загнутыми краями. Его устанавливают под металлочерепицу с выводом до края кровли или в ендову

Под нижнюю планку подсовывают влагоотводящий галстук. Это специальный железный лист с загнутыми краями. Его устанавливают под металлочерепицу с выводом до края кровли или в ендову.

Гидроизоляционный материал укладывают поверх планок примыкания, с нахлестом в 5 см. После этого укладывают на место металлочерепицу.

Завершающим этапом прохода квадратной трубы является установка внешнего декоративного фартука. В большинстве случаев такой фартук в сборе можно купить готовым, под цвет кровли.

Саморезы используют со специальными защитными шляпками. Все стыки обязательно промазывают силиконовым герметиком.

Возможные проблемы прохождения через крышу

Бывает, что возникают вопросы, как правильно вынести дымоход через крышу, без последствий и проблем. Проход через крышу должен обеспечивать надежную пожарную безопасность. Устанавливая дымоход, помните, что газы, выходящие через трубу, имеют высокую температуру, и соответственно возникает опасение возгорания элементов. Как правило, именно эта проблема пугает большинство владельцев домов.

Учитывайте тот факт, что материалы кровли имеют в составе полимеры, которые не выделяются высокой огнеупорной стойкостью. Минимальное расстояние от материала крыши до канала должно быть не менее 13 см, в некоторых случаях не меньше 300 мм.

Учитывая, что вырезания отверстия на крыше является нарушением целостности, то очень важно проводить после качественную гидроизоляцию. Если не обеспечить надежной защиты, в будущем возможны проблемы с промоканием кровли

Кстати, нарушение целостности несет за собой и уменьшение прочности, нарушается система стропильной конструкции

Поэтому особое внимание уделяйте дополнительной обрешетке и усилению, чтобы зафиксировать дымоход на крыше и избежать проседания кровли под давлением на крышу от дымохода

Топ 12 подарков любимой девушке на день рождения

Герметизация металлическим патрубком – как закрепить правильно

Кроме эластичной проходки можно использовать металлические проходные патрубки, которые также помогают решить проблему, как крепить дымоход на крыше. Их можно приобрести в строительных магазинах. С помощью этого элемента обустраивают проход дымовой трубы через плоскую кровлю. Чаще всего патрубки выполнены из легированной стали, их подбирают в соответствии с углом наклона крыши.

Монтаж проходного патрубка из металла выполняют следующим образом:

• Маркером на поверхности крыши делают разметку и вырезают отверстие нужного размера для выхода дымохода на крышу. Для резки можно воспользоваться болгаркой или специальными ножницами, отступая внутрь окружности на 1-2 см.
• Освобождают проход для дымовой трубы, убирая гидроизоляционный материал и утеплитель. При необходимости спиливают элементы стропильной системы.
• На крыше со стороны чердака фиксируют огнестойкий материал с отверстием для трубы и размером, превышающим диаметр дымохода на 15-20 см.
• Трубу вставить в отверстие и соединить с проложенным дымоходом, место стыка затягивают хомутом.
• Патрубок надевают на дымоход и фиксируют к поверхности крыши с помощью герметика или саморезов.
• Трубу наращивают новыми сегментами до достижения необходимой высоты.

Как устроить выход трубы

Рассмотрим, как должна быть выведена труба через металлочерепицу, чтобы риск протечек на участках примыканий максимально снизился.

Прямоугольный выход

Организация прямоугольного, в частности, и квадратного выхода выполняется в два этапа:

• установка внутреннего фартука до начала монтажа покрытия;
• устройство наружного декоративно-защитного элемента после завершения укладки кровельного покрытия.

Схематически монтаж выхода можно свести к последовательному выполнению следующих шагов.

• Выясняют место расположения верхнего края внутренней планки примыкания, приложив ее к стене дымохода.
• По отмеченной линии разметки, к примеру, болгаркой проделывают канавку глубиной как минимум 150 мм. Штроба должна получиться с небольшим уклоном кверху. В конце ее хорошо вычищают, желательно даже промыть водой.

Внимание
Обязательно необходимо обследовать стропильную систему, так как из-за протечки древесина может начать гнить или на ней образуется грибок, а вот, скажем, новый кровельный материал будет весить достаточно много

• Планку примыкания сначала устанавливают на стороне дымохода, со стороны карниза, затем монтируют остальные три: по бокам и наверху.
• Укладку планок проводят с нахлестом в 150 мм и заполняют края силиконовым герметиком. Фиксируют их, используя кровельные саморезы.
• Для формирования «галстука», через который будет стекать вода, под низ фартука подводят металлический лист. Его направляют или сразу в желоб водостока, или в ендову.
• Выводят гидроизоляцию и, подняв примерно на 50 мм на стену дымохода, закрепляют специальным термостойким скотчем. Таким образом обеспечивается дополнительная надежность узла примыкания.
• После монтажа покрытия обустраивают наружный фартук, который больше необходим для декоративности, нежели защиты.
• Устанавливают его так же, как и внутренний, только для закрепления наружных планок стенки трубы не штробят. Фактически нижний фартук в обход трубы металлочерепицей оказывается зажатым между ее слоями, исключив попадание влаги под кровлю.

Круглый (овальный) выход

Обеспечить надежную защиту примыкания для круглого выхода – более сложная задача. Поэтому был разработан специальный элемент – проход дымохода.Это комбинированный элемент, в состав которого входит плоское основание из стали и эластичный колпак на трубу дымохода. На нем отмечены переходные диаметры. Компоненты прохода герметично соединены между собой.

Дополнительно рекомендуем к изучению: Проход дымохода через стену.

Совет
Проходные элементы подходят и для обустройства любой детали круглого сечения, которое выводится на крышу, скажем, вентиляции.

Процесс установки прохода выполняют в таком порядке:

• На кровельном покрытии необходимо вырезать отверстие соответствующего диаметра.
• Смочив элемент жидким мылом, его натягивают на трубу.
• Уплотнительному элементу путем надавливания к основанию придается форма металлочерепицы.
• Для фиксации элемента применяют саморезы, предварительно нанеся под ее края герметик. Винты располагают на расстоянии 35 см друг от друга.

Совет

При желании проходной элемент  для металлочерепицы возможно изготовить самому. Однако, нужно учесть, что выполненная подобным образом разделка крыши должна соответствовать всем строительным нормам и правилам

https://youtube.com/watch?v=O4asQV68dpM%3F

Чем опасна для людей

В случае появления мухоловки в квартире или в доме, паниковать не следует, так как это насекомое не портит ни продуктов питания, по сравнению с некоторыми насекомыми, ни предметов домашнего обихода. Это насекомое не проявляет агрессии, но, в крайнем случае, когда ей угрожает опасность, она может укусить. При этом, укус не отличается серьезным поражением кожных покровов, так как ее челюсти довольно слабые и не могут проколоть кожу человека. Ее укус можно сравнить с укусом пчелы, хотя яд, который она впрыскивает намного слабее яда пчелы. Несмотря на это, место укуса может покраснеть и припухнуть. Мухоловка так же не опасна и для домашних животных.

Многоножка считается полезным насекомым, поскольку приносит пользу, уничтожая в доме или в квартире тараканов, моль, мух, блох, пауков и т.д.

Как правило, от нее пытаются избавиться не от того, что она опасна для человека, а из-за того, что она имеет неприятный ужасающий внешний вид. Для людей, которые просто боятся различных насекомых – это повод для того, чтобы избавиться от многоножки. Кого она еще может испугать, то это детей. При этом, стоит заметить, что в некоторых южных странах многоножек оберегают.

Почему НЕЛЬЗЯ убивать МУХОЛОВКУ, 10 фактов о мухоловке, или домашняя многоножка

Watch this video on YouTube

Наличники на деревянные двери: нюансы выбора и особенности монтажа

Как сделать фрезерный станок по дереву своими руками: чертежи, видео, инструкция

Виды герметиков для кузова

Процесс герметизации поверхностей во время кузовного ремонта осложняется необходимостью создания качественных швов, надежно защищающих детали от внешнего воздействия. Достичь этой цели можно с помощью различных форм выпуска средств:

• распылители. Применяются посредством механического или пневматического пистолета для герметика при обработке вальцованных швов, внутренних поверхностей дверей и багажника. Бывают разного цвета — белого, серого и черного;
• под кисть. Применяются для уплотнения соединений бамперного пространства, багажного и моторного отсека. Бывает белого, серого, бежевого и черного цвета;
• в виде самоклейкой ленты. Простое и удобное в использовании средство, не требующее сушки. Позволяет сразу после герметизации выполнить окрашивание.

Самые популярные герметики для кузова:

Body 999 — на основе синтетического каучука и органических смол. Выпускается в тюбиках и банках. Предназначен для обработки стальных поверхностей внутренних элементов автомобиля. Характеризуется хорошей адгезией и устойчивостью к растрескиванию, благодаря высокой эластичности шва. Наносится на обезжиренные поверхности с помощью антисиликоном детали с помощью кисти. Время высыхания 30 минут. По завершению полимеризации шов можно окрашивать.

Terostat 9100 — эластичный и быстро сохнущий уплотнитель на основе полиуретана. Наносится с помощью пистолета для герметика на сухую, предварительно очищенную и обезжиренную поверхность. После нанесения герметизирующий слой выравнивают с помощью воды или бензина. Излишки средства убирают шпателем.

Как обшить дом сайдингом своими руками

Способы монтажа дымохода

Решив вывести дымоход на крышу своими руками, помните, что это очень ответственное дело. Самая главная задача заключается в создании хорошей тяги. В противном случае, работоспособность дымохода будет полностью зависеть от атмосферных явлений: иногда печь будет работать без проблем, а иногда дым будет идти в само помещение, а не в трубу.

Но самое опасное то, что ошибка может стать причиной возгорания.

Такой дымоход будет в меньшей степени зависеть от изменений температуры воздуха, и, скорее всего, не будет подвергаться образованию конденсата.

Если крыша плоская, то достаточно трубы с высотой в 500 мм. Если же у вашего дома коньковая крыша, то длина трубы будет зависеть от расстояния до конька:

• если расстояние не больше 1,5 м, то нужно подобрать трубу с высотой +500 мм к длине конька;
• если расстояние до 3 м, то труба должна быть на одном уровне;
• при расстоянии больше 3 м длина трубы должна определяться на основе наклонной линии, под углом в 10 градусов.

Внутри помещения дымоход необходимо размещать вдоль стен или перегородок. Крепления устройства должны выполняться таким образом, чтобы его горизонтальные участки не превышали 1 м. Кроме того, дымоход не должен контактировать с электрической проводкой и трубопроводами. Правильный монтаж начинается от котла, чтобы каждая труба входила в предыдущую. Стыки лучше всего скреплять при помощи хомута. Обеспечение герметичности стыков – одна из важнейших задач. Для герметизации необходимо использовать герметик, который не теряет свои свойства даже при слишком высокой температуре.

Особенности металлочерепицы в качестве кровли

Металлочерепица – кровельный материал, выполненный из профилированного стального листа методом холодной деформации. Для защиты от негативных воздействий атмосферных осадков, солнца материал предварительно проходит оцинкование. Затем его покрывают защитным полимерным покрытием различного цвета.

Внешне крыша из металлочерепицы похожа на кладку из керамических элементов. Профилированный стальной лист легче других кровельных материалов, дешевле как по себестоимости, так и по затратам на монтаж. При необходимости сделать проход печной трубы материал выигрывает по практичности, поскольку хорошо режется, легко фиксируется крепежными элементами.

Проход трубы через дымоход без фабричного проходного узла

Можно вывести дымоход и без проходного устройства. В этом случае края отверстия в потолке также заделываются огнестойким теплоизолятором, а поверх него набиваются металлические полосы. На сэндвич, идущий от печи надевается защитная пластина из негорючего материала, в которой вырезано отверстие подходящего диаметра, а по краям просверлены дырки под крепеж. Традиционно это лист металла. Далее сэндвич пропускается в отверстие в потолке, фиксируется там при помощи каких-либо негорючих направляющих. Например, можно использовать профили для гипсокартона или что-то похожее. Главное – надежно закрепить трубу и соблюсти при этом основное правило пожарной безопасности: от края трубы до горючего материала должно быть расстояние не менее 36см.

Изготовить узел прохода через потолок можно своими руками

Важно! Устанавливая и закрепляя дымоход, учтите, что труба из-за температурного расширения изменяет свои размеры. Ее нужно закреплять так, чтобы относительно кровли она могла двигаться

Затем снизу (от потолка) труба подшивается негорючим материалом. Со стороны чердака или второго этажа образовавшиеся в разделке пустоты заполняются теплоизолятором. Требования к нему все те же: переносимость высоких температур. Самым бюджетным может быть керамзит. Собственно, на этом вывод дымоходной трубы через потолок закончен.

Изготовить узел прохода через потолок можно своими руками

Особенности такой конструкции

Сэндвич является неплохим вариантом дымоходной трубы с утеплением. Утепление обеспечивает вам наличие следующих плюсов:

• возможность функциональности дымоходной трубы при нахождении в зоне низких температурных режимов;
• наделяет трубу необходимыми пожаробезопасными свойствами (внутри здания).

Стандартные варианты таких дымоходов обладают наружным оцинкованным покрытием. Выпускаются также варианты, выполненные из нержавейки, а также окрашенные в любой подходящий для вас цвет.

Существующие варианты сэндвичей, выполненные из нержавеющей стали, с внешней стороны оклеиваются специальной защитной пленкой. Главное — не забудьте удалить ее перед использованием дымохода по назначению. В продаже имеются и специальные переходники, которые понадобятся вам при соединении котла и трубы. Будьте внимательны при выборе элементов для сэндвич-дымохода.

Схема устройства сэндвич-трубы.

Необходимыми инструментами при работе являются:

Расчеты процентов: примеры

2 часто задаваемых вопроса

2-сторонний скотч

Вывод трубы через кровлю

Прежде чем начинать монтаж дымохода. подготовьте инструменты:

Схема расположения дымовой трубы относительно конька крыши.

• дрель;
• набор сверл;
• болгарка;
• герметик термостойкий;
• заклепочник;
• лента алюминиевая;
• хомуты;
• уголки для закрепления трубы.

При производстве работ по выводу трубы требуется решить следующие вопросы:

1. Проход через кровлю должен отвечать всем требованиям пожарной безопасности, учитывая то, что труба пересекает перекрытие и крышу, которые возможно обладают горючими свойствами.
2. Внутреннее пространство дома должно быть защищено от попадания через трубы влаги и ветра.

Выведение трубы через конек имеет следующие преимущества:

1. Простота работ связанных с примыканием трубы к кровельному покрытию.
2. На коньке не возникают снежные карманы, что уменьшает риски образования протечек.

К недостаткам такого способа можно отнести:

• в каркасе крыши отсутствует несущая коньковая балка;
• разрыв несущей коньковой балки в месте прохода трубы дымохода через крышу;
• требуется дополнительная установка стропильных опор, что очень неудобно при планировании мансарды.

В следствии этого обычно проход дымохода выводится на скат около конька, где тоже не собирается снеговой мешок. Схема выполнения такого узла также довольно проста.

Схема расположения допустимых зазоров при монтаже дымохода.

Совет: делать дымоход в ендове (место пересечения двух скатов кровли изнутри под углом) не следует, т. к. эта точка очень сложна в качественном выполнении зоны примыкания трубы к кровле. Сюда будет проникать дождевая вода, а зимой в ендове будет образовываться снежный карман, что в конечном итоге приведет к постоянным протечкам.

Очень важно соблюдение зазора между стропилами и крышей. В идеале он должен быть около 25-30 см. Если кровля изготовлена из горючего материала, к примеру из стандартного рубероида, чтобы избежать пожароопасных ситуаций, минимальный зазор должен составлять 13-25 см

Если кровля изготовлена из горючего материала, к примеру из стандартного рубероида, чтобы избежать пожароопасных ситуаций, минимальный зазор должен составлять 13-25 см.

В случае исполнения крыши из негорючих материалов расстояние может быть сокращено до нескольких сантиметров. Требуется лишь удалить трубу от обрешетки.

Когда крыша имеет вид кровельного пирога. который состоит из тепло-, паро- и гидроизоляции, при монтажных работах по устройству узла дымохода через крышу возникают некоторые трудности, связанные с нарушением целостности слоев изоляции, что в свою очередь приводит к снижению уровня защиты утепляющих слоев.

Наиболее приемлемый способ для данного случая — обособить пространство около трубы от кровли. Способ заключается в исполнении специального короба для дымохода, который можно сделать из стропил и балок. Между стенами короба и трубой должен оставляться зазор в 13-15 см. Вокруг дымохода пространство заполняется изоляционными негорючими материалами, к примеру, подойдет каменная вата.

Схема гидроизоляции дымохода.

Паро- и гидроизоляция подводится к коробу обычным способом: пленку надрезают по типу конверта. Затем, подведя к поперечным балкам и стропилам, фиксируют скобами или гвоздями.

Гидроизоляционный слой прижимается обрешеточными брусками, а пароизоляционный — каркасом отделочного материала мансарды. После этого стыки короба и пленки уплотняются специально предназначенными составами или лентами, улучшающими герметичность.

Вывод трубы через кровлю: общие рекомендации

При проводе дымохода, в том числе и двухстенного, через конструкции ската следует прежде всего соблюдать следующие правила:

• возвышаться над кровлей труба для создания хорошей тяги должна достаточно высоко;
• пропускать трубу с чердака на улицу следует таким образом, чтобы между ее стенками и горючими конструкциями крыши оставалось расстояние не менее чем в 5-7 см;
• щели между трубой и элементами кровельного «пирога» полагается заделывать негорючими изоляционными материалами.

Возвышаться над кровлей крыши дымоходы этой разновидности, согласно нормативам СНиП, должны не менее чем на 50 см при расположении на расстоянии до 1 м от конька.

Особенности вывода дымохода через крышу

Для правильного и качественного вывода дымохода нужно соблюдать основные требования СНиП. Разумеется, некоторые части документа могли устареть, однако именно согласно его положениям инспектирующие службы будут вас проверять.

В каких случаях требуется проход дымохода через крышу? Это может потребоваться при возведении нового дома или реконструкции кровли. Кроме того, прокладка дымохода через кровлю – незаменимая часть монтажа автономной системы отопления.

При возведении нового дома вы будете знать тип используемой кровли. Не исключено, что придется организовывать сложный вывод, когда необходимо провести дымоход через крышу, покрытую металлочерепицей или обычно черепицей. На сегодняшний день легче всего обеспечить проход дымохода через сендвич-кровлю.

Если речь идет об обычной реконструкции, то уже имеется дымоход и заранее отведенное для него место. Разумеется, при строительстве нового дома намного легче устроить дымоход, так как заранее можно предусмотреть вид кровли и место, куда лучше вывести дымоход.

Вывод

К обустройству выпуска трубы через кровлю стоит подходить с максимальной ответственностью. Если работа будет выполнена некачественно, влага регулярно будет попадать в чердачное помещение. Это повлечет за собой отсыревание стропильной системы и утеплителя.

Повышенная влажность отрицательно сказывается на состоянии древесины. В результате многие несущие элементы чердачного помещения деформируются. Это может повлечь за собой провисание кровли и появление в ней трещин. Повышенная влажность в мансардном помещении разрушительно воздействует на внутренний облицовочный материал. Долговечность кровли зависит от правильного выбора и монтажа герметика.
