Подвесные ворота своими руками

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой  всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

1. Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
2. Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
3. Улавливатель верхний. Он  устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
4. Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы  не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
5. Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
6. Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
7. Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Конструкция и особенности

• Консольная конструкция. Для неё характерно наличие балки, которая частично находится в висе. Здесь габариты отката равняются размерам балки, а не ширине проёма. Требуется наличие пары опор. Модели бывают с верхним и нижним брусом. В последнем случае использование устройства может вызывать затруднение, поскольку балка расположена слишком близко к земле, и неблагоприятные климатические условия могут стать помехой. Центральное и верхнее расположение оптимальны.
• Подвесные раздвижные ворота (с электроприводом). В этом случае профиль подвешивается сверху столба и панель движется по балке. Основное преимущество этого типа в том, что требуемое для отката пространство равняется ширине въездного проёма. Ещё один плюс – отсутствие необходимости в фундаменте.
• Рельсовые конструкции. Самый простой вариант, откатывающийся по рельсе. Отличная альтернатива более сложным системам, которая подходит для защиты дачи или участка, рассчитанного на временное проживание.

Наибольшей популярностью пользуются автоматические откатные ворота из сэндвич-панелей (металл и утеплитель) и оцинкованного стального листа и каркаса из профилированной трубы различного сечения. Роль направляющей играет профиль-рельс, по которому база сдвигается в сторону. Направляющая монтируется на роликовую опору. Автоматический привод отвечает за перемещение конструкции. Нижний и верхний ловители устанавливаются с тыльной стороны и рассчитаны на то, чтобы после закрытия ворота фиксировались.

Изготовление каркаса откатных ворот

Конструкцию каркаса можно сделать своими руками:

1. Сперва необходимо сделать рамку для створки ворот. Для этого согласно со схемой порежьте трубы 40х40 для внешней рамы каркаса. Их следует резать под углом в 450 и закреплять сваркой. Будьте предельно аккуратны, делая это! Эти сварочные швы должны быть без щелей. Они недопустимы, так как там не должна просачиваться вода.
2. После сварки основной рамки каркаса ворот, проверьте углы и размеры и приступайте к следующему этапу изготовления каркаса откатных ворот своими руками – привариванию труб меньшего диаметра 20х20 в середине каркаса створки.
3. Последний этап подготовки каркаса – зачистка швов, антикоррозийное покрытие, наносимое на все части труб, покраска.

Каркас своими руками готов. После этого необходимо дать ему несколько дней на высыхание и прикрепить обшивочный материал (профнастил, листы металла, сэндвич панели и т.п.). Это делается при помощи саморезов или заклепок.

Саморезы и заклепки, которые использовались  для закрепления обшивки створки, следует покрасить под цвет ворот. Сделать это проще и быстрее при помощи краски из баллончика.

С целью экономии времени изготовление створки ворот лучше перенести на время ожидания застывания бетона после установки столбов и пластины для привода.

Виды ворот откатного типа

Виды предохранительных клапанов

Цены на подвесные раздвижные ворота

	2200-2500 мм	2500-3000 мм	3000-3500 мм	3500-3900 мм	3900-4300 мм
До 1000 мм	34243	35453	36542	37752	38841
1000-1300 мм	34606	35816	36905	38115	39325
1300-1600 мм	34969	36179	37389	38478	39688
16000-1900 мм	35453	36542	37752	38841	40051
1900-2200 мм	35816	36905	38115	39325	40535
2200-2500 мм	36179	37389	38478	39688	40898

Если говорить о том, как варьируется цена такого рода систем, то нельзя не отметить, что она напрямую определяется рядом факторов:

• Конфигурацией и размером проема.
• Материалом изготовления.
• Необходимостью предоставления дополнительных услуг.

Стоимость всех моделей в нашем каталоге рассчитывается индивидуально.

Позвоните нам +7 (495) 481-38-21, ответим на любые вопросы!
Изготовление ворот любой сложности под ключ, доставка и установка.

ЗАКАЗАТЬ

Креативная подвеска с фотографиями

Коза ламанчи: фото, видео, описание породы, особенности разведения и ухода

Установка направляющей и других элементов откатных ворот

Подвесная откатная конструкция устроена с использованием направляющей, которая крепится к верхней балке или стене при помощи кронштейнов. Она будет в 2 раза шире длины створки и при открытии параллельна забору.

Направляющая для крепления ворот

Роликовые опоры тележки крепятся к верхней части конструкции на направляющую раму. При подвешивании опоры тележки заводятся внутрь направляющей и регулируются. Одновременно с этим следует установить заглушки из комплекта, фурнитура которого приобреталась ранее. Возможно использование регулировочных пластин. В случае погрешности расчёта это будет легко исправить. Немаловажным элементом в установке является верхний улавливатель, он служит для фиксации ворот в закрытом положении и поможет избежать раскачивания. Ту же функцию дополнительно выполняет ограничитель из комплекта. Правильно установить всю фурнитуру поможет инструкция из комплекта.

Обратите свое внимание на правильное крепление верхней направляющей! Ее рабочая часть должна смотреть вниз. Опорные столбы откатных ворот должны быть забетонированы на глубине не меньше 1,5 метров

Тут неприменимы расчеты, которые применяются в монтаже распашных ворот!

Опорные столбы откатных ворот должны быть забетонированы на глубине не меньше 1,5 метров. Тут неприменимы расчеты, которые применяются в монтаже распашных ворот!

Внимание! Предусмотрите проведение электрического кабеля к приводу! Если автоматизация не планируется, тогда монтаж пластины не требуется. Дальнейшие работы по установке створки или створок ворот своими руками производятся после окончательного застывания бетона, то есть через 5-10 дней

В этом вопросе лучше переждать, чем поторопиться!

Дальнейшие работы по установке створки или створок ворот своими руками производятся после окончательного застывания бетона, то есть через 5-10 дней. В этом вопросе лучше переждать, чем поторопиться!

Оборудование для автоматизации и аксессуары*

Наименование	Описание	Стоимость
Комплект привода DOORHAN SLIDING 800	Привод, лампа, фотоэлементы, 2 брелка	15723 р.
Комплект привода DOORHAN SLIDING 1300	Масляная ванна Привод, лампа, фотоэлементы, 2 брелка	17499 р.
Установка зубчатой рейки на вытяжные заклёпки (вкл.рейку)	Рейка 30х8 (за 1 шт!)	720 р.
Рейка 30х12 (за 1 шт!)	960 р.
Приёмный/навесной столб 60х40 в цвет ворот с верхней заглушкой	2м	1195 р.
2,5м	1450 р.
3м	1705 р.
Приёмный швеллер гнутый 160 в цвет ворот	2м	2950 р.
2,5м	3687 р.
3м	4425 р.
Столб 60х60 под бетонирование (окрашен в цвет ворот, заглушен сверху)	2м	1316 р.
3м	1879 р.
4м	2442 р.
Столб 80х80 под бетонирование (окрашен в цвет ворот, заглушен сверху)	2м	2265 р.
3м	3285 р.
4м	4305 р.
Столб 100х100 под бетонирование (окрашен в цвет ворот, заглушен сверху)	2м	3266 р.
3м	4774 р.
4м	6282 р.

Сопутствующие работы*

Наименование	Величина скидки
Изготовление фундамента на винтовых сваях (пог.м)	9000
Изготовление бетонного фундамента (пог.м)	13000
Бетонировка 1 столба (без стоимости столба – см. выше)	500
Доставка ворот общими размерами до 9000х2500 включ.	1500 + 35 руб/км
Доставка ворот общими размерами более 9000х2500	7000 + 70 руб/км
Установка ворот общ. размерами до 9000х2500 вкл.	13000
Установка ворот общ. размерами более 9000х2500	25000
Монтаж и пусконаладка комплекта автоматики	8000
Кабельные работы (включая кабель)	500 руб/пог.м

* на автоматику, аксессуары и работы скидки не предоставляются

Как подобрать ламинат на лестницу в доме

Лестницу смело возможно отнести к категории мест большой проходимости, ее ступени находятся под постоянной значительной нагрузкой. По этой причине выбирать следует коммерческий материал, предназначенный для эксплуатации при интенсивных нагрузках.

Это ламинат 31-34 классов прочности, имеющий немалую толщину ламелей и высокопрочный поверхностный слой. Тройка в цифрах маркировки говорит о принадлежности к коммерческому виду. Цифры от 1 до 4 во второй позиции означают толщину пленки на поверхности.

Материал по теме: Как подобрать ламинат по качеству

Важным для оформления лестниц под ламинат является значение ширины его панелей. Желательно, чтобы ширина ламинированной панели перекрывала всю поверхность проступи (горизонтальный участок) или весь подступенок (вертикально расположенная часть ступеньки). При недостаточной ширине ламели придется составлять покрытие ступеньки их нескольких панелей, соединять их друг с другом при помощи замковых элементов.

Такое составное покрытие ступеней имеет меньшую прочность, чем цельное. Заметим, что при отделке лестничного марша (площадки, соединяющей две лестницы) ламинатом соединения замковых элементов обязательно будут. На таких местах ламинированный материал укладывается обычным образом, соединяясь посредством замков.

Внешнее оформление ламината должно гармонировать с общим интерьером дома.

Стоит обратить внимание, чтобы поверхность ламината не была скользкой. Следует знать и помнить о том, что ламинированный материал будет использоваться на проступи (горизонтальные поверхности ступеней) и на подступенки (вертикальные части ступенек), плюс запас примерно 10%

Также важно учитывать при выборе материала его безопасность, безвредность.  Оптимально выбрать ламинат класса Е1 с сертификатом соответствия европейскому нормативу (EN 13329). Следует ознакомиться с гарантийными обязательствами от изготовителя. Для обшивки лестничных конструкций лучше выбирать панели с длительным гарантийным сроком

Это влияет на стоимость, по этой причине окончательный вариант определяется вашей готовностью нести определенные расходования финансов.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер  (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение  — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество  ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Особенности установки РКН

Схема установки

Общий порядок монтажа реле в электрическом шкафу определяется требованиями действующих стандартов (ПУЭ, в частности). Каждая конкретная модель РКН может устанавливаться в соответствии с выполняемыми ей функциями. Возможны следующие варианты установки реле в линию электропроводки:

• размещение сразу после электрического счетчика (этот способ считается классическим);
• подключение совместно с УЗО и линейным автоматом, что расширяет функциональные возможности прибора;
• установка до электрического счетчика, позволяющая защитить от перенапряжений сам прибор учета.

Последний вариант возможен только после получения разрешения от представителей «Энергосбыта».

Интересно почитать

Некоторые особенности при монтаже подвесных элементов

Комментарии

Особенности

Откатные ворота начали активно использовать уже более 50 лет назад. Сначала их можно было увидеть в основном при въезде на крупные промышленные и складские территории. Со временем конструкция и фурнитура совершенствовались и становились все доступнее и проще в установке. Постепенно различные варианты раздвижных ворот начали устанавливать на частных территориях, а на сегодняшний день они не редкость и для дачного участка.

В отличие от конструкций подъемного и распашного типа у раздвижных ворот гораздо больше преимуществ:

• Компактность. Это особенно актуально в случаях, когда проезд между соседними участками и место во дворе ограничены. Также откатные ворота практически исключают вероятность повреждения автомобиля створками.
• Износоустойчивость. Основной минус распашных ворот — наличие петель, которые подвержены провисанию под тяжестью створок. У сдвижных ворот такие проблемы отсутствуют за счет равномерного распределения веса конструкции по роликовым опорам.
• Взломостойкость. Грамотно спроектированная и изготовленная система может выдержать таран тяжелого транспорта.

• Защита от парусности. Даже шквальные порывы ветра не наносят повреждения таким конструкциям.
• Доступность автоматических приводов. Мотор и комплектующие автоматических раздвижных ворот дешевле оборудования, которое устанавливается на распашные и подъемные конструкции.
• В зимний период не требуется расчистка снега перед открыванием створки.

Сначала необходимо рассчитать ширину пролета для въезда автомобиля. Обычно для частного сектора рекомендуется проем равный 4 метрам: в него свободно может заехать и легковой, и грузовой транспорт. При необходимости ширину въезда можно уменьшить до 3 или увеличить до 6 метров и более.

Свободное пространство вдоль забора со стороны отката створки должна соответствовать:

• для подвесного и колесного видов конструкций – ширине полотна,
• для консольных ворот – на 40-50% больше ширины створки.

Если подробно изучить инструкции, подготовить качественные материалы и инструменты, за короткий срок можно сделать крепкие и красивые ворота с индивидуальным дизайном.

Варианты наполнения полотна

Сэндвич-панели

материал обеспечивает хорошую защиту конструкции от деформации и механических воздействий, представлен в различных цветовых решениях.

тип наполнения, в котором горизонтальные полосы симметрично расположены относительно друг друга. Благодаря такому оформлению стыки панелей абсолютно незаметны.

средний профиль, который подходит для большинства подвесных ворот, эстетически привлекательный вид наполнения полотна.

широкий тип профиля, без горизонтальных полос. Отличается эстетически привлекательным оформлением, имеет доступную стоимость.

тип наполнителя, позволяющий хорошо скрывать царапины, небольшие вмятины и другие следы от механических воздействий на полотне.

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая»  цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

• профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
• швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
• арматура 12 мм — 6 м;
• электроды — 2 кг;
• краска —  3 банки, кисти, заклепки;
• цемент М-400 — 5 мешков;
• профнастил покупался при изготовления забора.

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилалсь рама

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

Швеллер на 180 мм прикрепили к ответному столбу

Примерка на месте

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упоры

Верхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Верхние ролики крепят на стойки, захватывая верхнюю кромку ворот

Так выглядят установленные верхние ролики

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

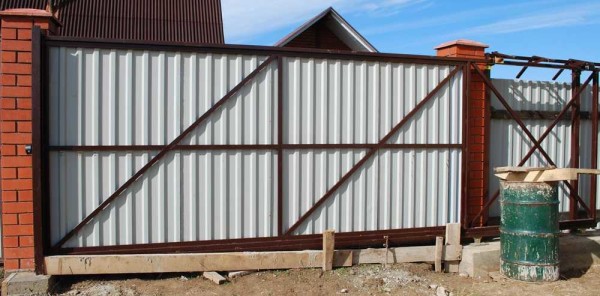

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Как сделать полотно откатных ворот своими руками

Изготовить створку откатных ворот своими руками совсем несложно, она имеет очень простую конструкцию. Все что нужно для начала работ – измерить размер проездного проема и часть забора, куда будет сдвигаться створка. Для примера рассмотрим, как изготавливаются откатные ворота консольного типа, наиболее удобная и распространенная конструкция.

Для примера изготовления полотна откатных ворот рассмотрим стандартный проем:

• ширина проема – 4м;
• высота примыкающего к проему забора 2 метра.

Важно! Высота полотна будет чуть меньше, чем высота забора, так как необходимо предусмотреть зазор над дорогой. В нашем примере сделаем зазор равным 7,5 см

Конструкция откатных ворот обязательно включает в себя противовес в размере 1/2 от ширины проема. В нашем случае длина противовеса равна 2 метрам. Эта часть конструкции не перекрывает проем, а удлиняет полотно на рассчитанную величину. Чтобы хорошо представить себе будущие ворота и исправить приведенные размеры на собственные, лучше предварительно подготовить чертежи откатных ворот.

Важно! Длина прилегающего забора в нашем случае должна быть не менее 6 метров, чтобы створка откатных ворот могла полностью открыть проем

Если полотно ворот будет заполнено листами профнастила или похожим легким материалом, то для изготовления полотна потребуются следующие по списку материалы.

• Трубы прямоугольного сечения 60х30:
• 1 шт. 6-тиметровая;
• 1 шт. 4-хметровая;
• 1 шт. длиной 2,7 м;
• 2 шт. по 1,85 м.
• Трубы прямоугольного сечения 40х20:
• 3 шт. 4-хметровых;
• 4 шт. 2-хметровый.
• Направляющая шина 6 м из малого или среднего комплекта.
• Профлисты для заполнения каркаса.
• Саморезы.

Каркас ворот изготавливается из труб 60х30. На всю длину направляющей шины привариваем 6-метровую трубу широкой стороной, оставив с одного края отступ 3 см. Затем с той стороны, где труба доходит до края шины, прихватываем трубу длиной 1,85 метра, отмеряем от нее по шине 4 метра и прихватываем вторую трубу такого же размера. Получаются 2 вертикальные стойки. Соединяем их между собой 4-метровой трубой.

Важно! На этом этапе необходимо четко обмерить каждую сторону, чтобы не было перекосов. Должен получиться ровный прямоугольник

Свободный край шины и верхний угол каркаса соединяются между собой трубой 2,7 метра. Это и есть противовес в виде треугольника, который не будет виден с лицевой стороны забора.

Внутренняя часть каркаса состоит из труб 20х40, образующих 6 равных прямоугольников. Чтобы оставить место для профлиста используется труба меньшего сечения, чем для рамы. На прокладки толщиной 20 мм укладываются трубы широкой стороной и привариваются.

После обварки ворот обязательно все швы зачищаются и шлифуются.

Покраска защитит ворота от ржавчины и придаст им ухоженный вид, поэтому краску необходимо выбирать стойкую, обладающую хорошими защитными свойствами. Лучше всего для этой цели подойдет нитроэмаль или автомобильная краска. Эти материалы легко наносятся и быстро сохнут, поэтому можно покрасить створку откатных ворот своими руками, избегая дополнительных затрат.

• с каркаса удаляется металлическая пыль и окалина;
• поверхность протирается растворителем;
• грунтовка;
• покраска.

К внутренним трубам саморезами крепятся профлисты (или любой другой материал), предварительно подогнанные по размеру. Желательно сделать предварительную разметку, где будут вкручиваться саморезы или использовать чертежи откатных ворот, чтобы не испортить внешний вид створки.

Треугольник противовеса не заполняется, так как не исполняет декоративной или защитной функции.

Фото наших работ

Цены на подвесные ворота с автоматикой

	2200-2500	2500-3000	3000-3500	3500-3900	3900-4300
1000-1300	31 130 руб.	32 230 руб.	33 220 руб.	34 320 руб.	35 310 руб.
1300-1600	31 460 руб.	32 560 руб.	33 550 руб.	34 650 руб.	35 750 руб.
1600-1900	32 230 руб.	33 220 руб.	34 320 руб.	35 310 руб.	36 410 руб.
1900-2200	32 560 руб.	33 550 руб.	34 650 руб.	35 750 руб.	36 850 руб.
2200-2500	32 890 руб.	33 990 руб.	34 980 руб.	36 080 руб.	37 180 руб.

Цены на подвесные ворота формируются в зависимости от следующих характеристик:

• Страны производства и бренда конструкции (DoorHan, Came, Nice);
• Типа наполнителя воротной системы;
• Габариты изделия;
• Сложность проекта.

Мы предлагаем различные модели как эконом, так и премиум-класса.

Позвоните нам +7 (495) 481-38-21, ответим на любые вопросы!
Изготовление ворот любой сложности под ключ, доставка и установка.

ЗАКАЗАТЬ

Плюсы и минусы

Откатные ворота консольного типа с верхним подвесом обладают рядом преимуществ и недостатков.

К основным плюсам таких конструкций относят:

• Долговечность и надежность – современные качественные подвесные каретки обеспечивают надежное открывание ворот в течение долгих лет;
• Экономия места – в отличие от распашных аналогов такие конструкции можно устанавливать на въездах, имеющих с двух сторон ограниченное пространство (небольшое расстояние от соседского забора, гаража или другого строения расположенного во дворе);
• Устойчивость к порывам ветра – открывающиеся в сторону и имеющие очень жесткий и прочный каркас такие ворота обладают устойчивостью к сильным порывам ветра;
• Отсутствие необходимости расчистки снега перед воротами – открывающаяся вбок, конструкция не требует частой и достаточно трудоемкой очистки снега со стороны улицы и двора.

Откатной тип ворот занимает меньше места чем распашные аналоги

К минусам таких конструкций относят:

• Ограничение конструкции по высоте – устанавливаемая на опорах балка будет ограничивать въезд во двор крупногабаритной техники и автомобилей имеющий большую высоту;
• Необходимость свободного пространства вдоль линии открытия ворот – для беспрепятственного открывания конструкции необходимо чтобы вдоль забора было достаточно свободного пространства;
• Регулярная очистка верхней направляющей от снега и льда в зимнее время – при сильных метелях, снегопадах и морозах внутренняя поверхность балки хоть незначительно но все же забивается снежной шугой, наледью, что при отсутствии периодической очистки усложняет открытие ворот.

Ограничение по высоте – основной недостаток ворот

Также еще одним недостатком такой конструкции является высокая стоимость ее установки – специалисты и организации, занимающиеся монтажом, имеют достаточно высокие расценки.

Итог

Металлические ПОВ – это доступная и надежная конструкция, которая подходит для помещений и на въезда на территорию. Самостоятельное изготовление таких ворот считается сложным процессом, но результат этого стоит. Функциональность ПОВ не зависит от погодных условий и температурных показателей. А если вы оснастите их автоматическим устройством, то их использование будет для вас еще приятнее.

Самостоятельная изготовка и монтаж ПОВ поможет вам существенно сэкономить семейный бюджет, но если вы не уверены в своих силах, тогда лучше воспользоваться услугами профессионалов.

Проголосовали более 344 раз, средняя оценка 4.2
