«ваго» (зажим проводов): инструкция, как пользоваться

Как использовать Wago

Основным правилом в работе с Ваго является постулат: «Одна клемма — один контакт». Провода зачищают на 10–12 миллиметров. Затем их вставляют в соединитель до тех пор, пока наконечник не упрется. Если зажим с рычажком, то его предварительно следует открыть, а тогда, когда провод будет вставлен — рычажок защелкивается. Следите за тем, чтобы оголенный провод оставался внутри зажима и не выходил за его пределы.

Не используйте ваговские соединители повторно, если вы вставили провод в зажим и что-то пошло не так, например, оголенная часть проводника оказалась слишком длинной, то вытащите его, обрежьте, повторно зачистите от изоляции и вставьте в новый зажим. Такой подход будет гарантировать вам хороший контакт. Кроме того, технический вазелин в зажимах будет оставаться в необходимых количествах.

Рекомендации при монтаже:

• Суммарная нагрузка всех проводников одной линии просчитывается заранее, и она не должна быть выше установленных показателей для используемого соединителя.
• Проверяйте следующие показатели перед монтажем: макс. напряжение, площадь сечения, тип проводника.
• Рекомендуется устанавливать только в распределительных коробках.
• Коробки должны быть установлены в доступном месте, чтобы их можно было открыть в любой момент.
• Не забудьте оставить запас кабеля для вероятных повторных переделок. Большинство электриков рекомендует оставлять 15 см.
• На корпусах соединителей обычно устанавливают метки, по которым можно отмерить длину зачищаемого проводника.
• Если нужно соединить алюминиевые провода, то нужно использовать технический вазелин для смазки соединений, или использовать Wago, адаптированные под алюминий.
• Для более точных измерений показателей рекомендуется использовать приборы.

Wago и алюминиевые провода

В электротехнике существует фундаментальное правило: нельзя соединять медные провода с алюминиевыми. Такой контакт образует гальваническую пару. В результате скрутка греется, окисляется и со временем перегорает. В некоторых случаях соединение этих металлов даже способно вызвать пожар.

Специалисты из Ваго позаботились и об этой проблеме. Среди их продукции имеются клеммники, предназначенные для соединения проводов из меди и алюминия. Секрет изделия кроется в специальной токопроводящей пасте. Она нанесена на зажимы клеммника. Такая паста улучшает электрический контакт и предотвращает нагрев и окисление проводников.

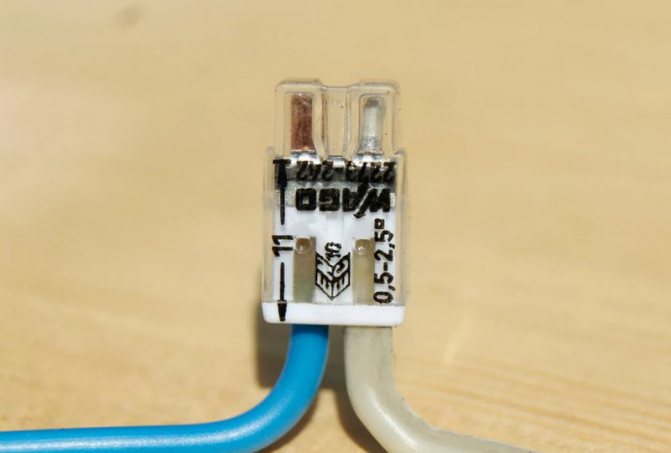

Соединение алюминиевого и медного провода с помощью клеммы

Подготовка к окрашиванию

Любая поверхность требует подготовки, чтобы в дальнейшем на неё хорошо ложилась краска. Необходимо добиться ровного, гладкого покрытия без царапин, трещин и сколов, которые могут быть видны при закрашивании. Так, например, резиновая краска для дерева наносится лишь после того, как доски будут обработаны антисептиком. А резиновая краска для бетона же наносится на уже выровненное покрытие без ямок и царапин.

Этапы подготовки поверхности к окрашиванию.

• Очищение. Необходимо подмести, протереть или любым другим способом очистить рабочую поверхность от пыли и мусора так, чтобы она была максимально чистая и не имела пылинок, волосинок и прочего мелкого мусора, который при окрашивании может остаться в слое материала.
• Удаление трещин. Если на поверхности есть небольшие зазоры, то необходимо заполнить их грунтовкой, цементным раствором, а после чего выровнять их с помощью шпателя.
• Грунтовка. Прежде чем приступать к окрашиванию, необходимо загрунтовать бетон с помощью грунтовки 2 слоями.

Видео описание

Обзор грунтовки для резиновой краски в этом видео:

Окрашивание. Для того чтобы резиновая краска для пола по бетону была цельным покрытием, необходимо наносить материал ровным слоем с помощью кисти или валика так, чтобы он распределялся равномерно. Через несколько часов, а конкретно, после того, как первый слой высохнет, необходимо нанести следующий. Окрашивают так, чтобы цвет покрытия был насыщенным и, в то же время не было большого количества слоёв.

Выполняя все эти пункты плана можно качественно окрасить любое покрытие и, оно прослужит долгое время. Если же не очищать рабочую поверхность, то при окрашивании материал может вбирать в себя всю пыль и мусор, оставлять его под слоями краски, что будет слишком заметно и ощутимо.

Окрашенный бетонный полИсточник kraski-net.ru

После того, как будет окрашен бетонный пол, мыть его можно не менее, чем через неделю. Такой срок необходим для того, чтобы покрытие полностью устоялось, сформировало свою конечную структуру.

Плюсы и минусы выбора материала

В любом деле есть две стороны, то же касается и выбора резиновой краски. Это покрытие позволит создать надёжную защиту для любого материала, но, в то же время, оно имеет и свои минусы. Перед тем, как покупать такую краску, необходимо понять, насколько нужно именно это покрытие, а не какое-либо другое, аналогичное.

К несомненным плюсам относится:

широкая гамма цветов;

Палитра оттенков резиновой краскиИсточник lazarty.ru

• нет шелушений и отслаивания;
• эластична;
• нет выгорания после долгого пребывания на солнечных лучах;
• устойчивость к температурам и изменению погоды на улице;
• износостойкость (можно использовать даже для беговых дорожек);
• долговечность (в основном срок службы около 8 лет);
• устойчивость к влаге (позволяет наносить покрытие в бассейнах, ванной комнате и других помещениях, где есть вода);
• экологичность (использование в качестве растворителя только воды);
• нет запаха (что позволяет наносить краску даже в помещениях, где не нужно будет проветривать пространство после окрашиваний);
• быстрое высыхание (после окрашивания слой высыхает в среднем за 2-3 часа, что позволяет быстро окрасить поверхность);
• проницаемость пара (после нанесения материала на поверхность стен, они не меняют свои свойства и продолжают «дышать» так же, как было без покрытия);

Резиновую краску используют в детских учреждениях, где есть риск того, что ребёнок упадёт, так материал может уменьшить вероятность травмирования ребёнка, особенно, если такое покрытие нанесено на полу детской площадки, где дети бегают. Благодаря своей экологичности, краску используют в помещениях в качестве создания ровного пола или для декора стен.

Также особенности можно увидеть, посмотрев видео:

Видео описание

Свойства резиновой краски – в этом видеоролике:

Минусы использования краски:

• микротрещины – с течением времени на поверхности, которая долгое время подвергается попаданию прямых солнечных лучей, а также воздействию других разрушающих внешних факторов, может образовываться «композиция» из трещин;
• несколько слоёв для равномерного покрытия (нанесение в один слой не даст желаемого эффекта «резинового покрытия», поэтому необходимо наносить краску слой за слоем, дождавшись высыхания);
• разные виды нанесения на поверхности (необходимо учитывать особенности, чтобы материал хорошо выглядел);

Видео описание

В этом видео показаны особенности нанесения резиновой краски:

высокая стоимость материала по сравнению с другими красками.

Что же касается минусов, то они в основном субъективные, поскольку, если правильно «ухаживать» за материалом и поверхностью, то можно сохранить её вид и качества, а также, что касается цены, то она себя окупает многими параметрами, которые недоступны обычным краскам.

Поэтому, покупая именно материал, который содержит в себе резиновую основу, можно быть уверенным в том, что он будет более безопасен и станет хорошим покрытием для любого материала, а также отличным решением для дизайна помещения, а также внешней отделки здания.

Коротко о главном

Резиновая краска – это универсальное, экологичное покрытие для любых поверхностей, которое позволит любому материалу засиять и выглядеть по-новому, свежо и обновлённо.

Материал представляет собой водно-акриловую смесь, которую наносят в несколько слоёв, чтобы добиться яркого цвета и эффекта «резинового покрытия».

Такое покрытие устойчиво к перепадам температур, водостойкое, износостойкое и долговечное. Его выбирают как для окрашивания комнат помещения, так и для внешней отделки здания. Также применяют при окрашивании бетонных полов и детских площадок, беговых дорожек на улице.

Кабинка (будка) для туалета

Общие указания по монтажу

Клеммные зажимы «Ваго» широко применяются по всему миру и доказали свою эффективность. Однако необходимо соблюдать некоторые простые рекомендации при их монтаже:

• Суммарная нагрузка всех линий, подключаемых к одной клемме, не должна превышать её номинальный ток. Желательно всегда выбирать клемму с запасом по току.
• Учитывайте паспортные данные изделия — максимальное напряжение, диапазон сечений жил проводов и их тип.
• Монтаж клемм должен выполняться только в распределительных (монтажных коробках).
• Распределительные коробки должны располагаться в доступном для ревизии месте.
• Всегда оставляйте запас проводов, достаточный для повторного монтажа.
• При зачистке концов проводов используете специальные метки, нанесённые на корпусе клемм. Ровно зачищенные провода позволят правильно выполнить их установку в зажимах.
• При монтаже алюминиевых проводов используйте специальную пасту, исключающую окисление алюминия.
• Для контроля напряжения на смонтированных клеммах подключайте измерительный прибор к специально предназначенным отверстиям в корпусах зажимов.

Более 35 лет электромонтажники во всем мире применяют зажимы «Ваго». Отзывы довольных пользователей о применении этих изделий говорят сами за себя.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

Требования к фирменным устройствам

Изготавливая пружинные клеммы Wago, специалисты компании постоянно придерживаются принципов своей фирмы.

Требования, которым соответствуют клеммники Ваго:

• безопасность;
• устойчивость к вибрации;
• надежность;
• полученные соединения не требуют дальнейшего обслуживания;
• отсутствие специальных навыков для выполнения монтажа.

Применение новейших технологий при изготовлении пружинных зажимов способствует соответствию перечисленным требованиям. Действия электрика не нарушают усилия пружинного зажима, с которым прижимается соединяемый провод. Для подключения зачищенного кабеля не требуется использовать дополнительные инструменты. Жилы размещаются в подготовленных гнездах, корпус запирается на защелку.

Типы зажимов “Ваго”

Компания выпускает клеммы с зажимными устройствами следующих типов:

• Пружинные зажимы.
• Зажимы FIT-CLAMP.
• Зажимы CAGE CLAMP.

Клеммы с плоскими пружинными зажимами являются наиболее простым и бюджетным решением для соединения проводов. Зажим представляет собой блок из плоских стальных пружин, запрессованных в поликарбонатный корпус. Выпускаются блоки с числом контактов от двух до восьми. Зажим предназначен для одноразового соединения проводов, повторное применение нежелательно, так как усилие пружины ослабевает.

В зажимах FIT-CLAMP используется врезной контакт (IDC), что обеспечивает наиболее быстрый вариант монтажа. Эти устройства позволяют соединять провода без предварительного снятия изоляции.

В клеммах с зажимами CAGE CLAMP стальная пружина выполнена отдельно от токопроводящей медной шины. Для изготовления токопроводящей платины используется луженая медь. Такая конструкция зажима позволяет использовать любые провода, в том числе тонко- и многожильные.

Зажимы 2273 серии

Клеммы серии 2273 с контактами COMPACT PUSH WIRE отличаются компактным размером, что существенно уплотняет монтаж. Токовая нагрузка этих зажимов – до 24А. Номинальный ряд включает изделия для подключения до восьми проводов. Допускается применение многожильных, алюминиевых либо медных проводов сечением от 0,5 до 2,5 мм кв.

Плоскозажимные клеммы 243, 273, 773 и 2273 серий монтируются вручную без применения специальных инструментов в такой последовательности:

• Концы проводов зачищаются на длину 10 мм.
• Зачищенные концы проводов до упора вставляются в отверстия клеммы.
• Правильность монтажа контролируется через прозрачную крышку корпуса клеммы.

Продукция 222 и 221 серий

Зажимы этих серий различаются размером и типом корпуса. Устройства позволяют выполнять многократный монтаж любых проводов сечением от 0,08 мм для 222 серии и от 0,2 до 4,0 мм кв. (для 221 серии). Выпускаются варианты для подключения двух, трёх и пяти проводов. Максимальный ток зажима – 32А. Серия 221 выпускается в компактном корпусе с прозрачной крышкой.

Монтаж зажимов выполняется вручную:

• Концы проводов зачищаются на длину 10 мм.
• Поднимаются рычажки оранжевого цвета на клеммнике «Ваго», зажим открывает отверстие пружинного контакта.
• Зачищенные концы проводов до упора вставляются в отверстия клеммы.
• Рычажки опускаются в исходное положение, отпуская пружину контакта и зажимая провод.
• Для изделий 221 серии можно проконтролировать качество монтажа через прозрачный корпус.

Популярные виды клеммников

Компания Wago производит и постоянно совершенствует клеммы для разных видов соединений. Самые востребованные у мастеров:

• неразъемные (одноразовые) Push Wire. Серии 773 и 2273. Есть модификации с наполнением специальной пастой для соединений наподобие алюминий-медь и алюминий-алюминий, и сухие – для соединений медь-медь. Пасту можно приобрести отдельно и самому заполнить клеммник;
• разъемные (многоразовые) Cage Clamp. Серии 222 и 221. Сделаны в виде клипс, где провод зажимается посредством наружного рычажка. Перед установкой провода он поднимается, обеспечивая доступ жилы к контакту, после чего рычажок опускается, фиксируя кабель. Клеммы 221-й серии от 222-й отличаются уменьшенными на 40% размерами;
• разъемные (многоразовые) Fit Clamp. Серия 224. Зажим устроен так, что прокалывает изоляцию провода при монтаже.

Для осветительного оборудования

Для подключения светильников и другого навесного съемного оборудования удобно использовать зажимы 224-й серии, так как они не требуют предварительной зачистки конца кабеля от изоляции. С их помощью можно соединять одножильные и многожильные провода, в том числе и тонкие. С ними не нужно использовать дополнительные инструменты. Это удобно при работах на высоте со стремянки.

Для монтажных работ

Коммутацию в распределительных коробках производят различными способами. надежным считается плотное скручивание с последующей спайкой или накручиванием специального колпачка. После этого скрутку обматывают изоляционной лентой. На такую работу тратится много времени, приходится использовать ручной инструмент и специальное сварочное оборудование. Изолента со временем высыхает и уже не обеспечивает надежную изоляцию. Если возникает необходимость переделать соединение или добавить проводку, приходится отрезать скрутку и делать новую.

Как пользоваться клеммниками Wago:

• проводники разводят по группам, распределяя отдельно фазные, нулевые и заземляющие;
• исходя из количества кабелей в каждой группе, выбирают пружинную клемму с необходимым числом входов;
• концы проводов зачищают от изоляции примерно на 7-8 мм, на соединителях Wago 222-й серии на нижней стороне корпуса есть выемка, чтобы не ошибиться. Ведь если убрать лишнее, снаружи останется часть неизолированной жилы, а если снять мало, то не получится контакт;
• подготовленные провода вставить в отверстия клеммника и зафиксировать.

Одноразовые ваги хорошо подходят для окончательного соединения проводов с цельной жилой. Перемонтировать коммутацию с повторным использованием тех же клеммников уже не получится, но зато их цена в 2 раза меньше, чем у многоразовых.

Последние удобно использовать на временных линиях, подлежащих демонтажу после окончания основных работ. Их можно устанавливать там, где предполагается добавление электрических приборов, а также для соединения гибких многожильных кабелей с твердыми одножильными и между собой.

Плюсы и минусы применения

Практикующие электромонтеры разделились на две категории

Одни акцентируют внимание на достоинствах клеммников Ваго, другие же отмечают в основном недостатки. На деле же истина где-то между этими двумя мнениями

Плюсы применения Ваго:

• быстрый безвинтовой монтаж;
• минимальный набор нужных инструментов и материалов;
• клеммник легко купить даже в небольшом электротехническом магазине;
• аккуратность и логичность проводки;
• соответствие правилам безопасности.

Минусы клеммников:

• необходимость в периодическом осмотре;
• должны быть визуально доступны;
• плохо справляются с нагрузками больше 1 кВт;
• большое переходное сопротивление контактов;
• риск перегрева и расплавления;
• высокая стоимость.

Для чего нужны клеммники WAGO

Всем известно, что при электромонтаже часто возникает необходимость соединить вместе сразу несколько проводов. В этом случае использовать клеммники для соединения проводов является наилучшим решением.

В отличие от скруток или спаек, являющихся, по сути, неразъемными соединениями, клеммники Wago позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство. Конечно, в особо ответственных случаях можно использовать и пайку, но в большинстве соединений, которые будут работать в нормальных условиях, применения клеммников Wago вполне достаточно.

Как уже упоминалось, работа с клеммами Wago не требует использования дополнительного инструмента. Единственное, что может потребоваться, это специальный инструмент для зачистки от изоляции.

После этого провод просто вставляется в клеммник и фиксируется в нем. Другим важным преимуществом клемм Wago является то, что они позволяют надежно соединять или наращивать провода, сделанные из разных материалов и разного сечения.

Как известно, соединять, например, медные и алюминиевые проводники с помощью обычной скрутки недопустимо. Кроме прочего, применение клеммников Wago позволяет экономить место в распределительной коробке или щитке, а само соединение получается аккуратным и надежным.

Сервисная клемма

Соединять многожильные провода — то еще удовольствие. Добиться нормального контакта сложно, так как проводки плохо гнутся. Срастить два провода можно при помощи сервисной клеммы WAGO (маркировка 224-201). Она состоит из двух одинаковых частей с кнопками. При нажатии на них открывается достаточно большое окошко, в которое вставляется зачищенный проводник. Когда кнопка отпускается, пружина прижимает провод к контактной площадке.

Сервисная клемма Ваго — для соединения многожильных проводов

Аналогичная операция проводится с другой стороны. При таком способе соединения контактная пластина имеет большую площадь соприкосновения с проводниками — зажимает множество проводков. Это действительно дает хорошие результаты.

Планируем электропроводку дачного домика

Способы соединений

Самыми популярными способами соединений можно назвать следующие:

• Скрутка. Выполняется просто, однако со временем ослабевает из-за того, что контакты окисляются. Не используется в помещениях с повышенной пожарной опасностью.
• Гильзы. Есть защита от окисления с помощью смазки, также можно использовать в электроустановках. Из недостатков можно выделить необходимость обжимных клещей, которые не всегда удобно использовать.
• Сварка. Считается самым надёжным способом, потому что на выходе получается цельный провод. Его можно сварить и скрутить. Но нужен аппарат для сварки, питание к нему, хотя он может быть с аккумулятором.
• Болты. Алюминий и медь можно соединить через шайбу, этот способ надёжнее скрутки. При нагреве соединение сильно ослабевает, также есть сложности с монтажом на высотах, если свободный участок будет слишком короток.
• Пайка. При больших токах не используется, но способ надёжный. Большой ток заставит элементы нагреваться, особенно место их соединения. В редких случаях это приводит к плавлению припоя. Этот способ лучше всего используется в паре с гильзами. Требует наличие паяльника и питания к нему.

Что важно знать?

Клеммники WAGO подразделяются на одноразовые и многоразовые. Пользоваться одноразовыми самозажимающимися клеммами следует в тех случаях, когда создаваемое соединение электрических проводов не требует дальнейшего обслуживания. Теоретически демонтировать жилу можно, однако это потребует значительных усилий. Помимо этого, существует большая вероятность разрушить, как соединитель, так и сам проводник.

Многоразовые соединители используют, когда необходимо создать неоднократное разборное электрическое подключение разных кабелей. Механизм подключения очень прост и выглядит следующим образом: в одноразовый клеммник провод нужно вставить в гнездо, а в многоразовом клеммнике WAGO оголенную жилу необходимо поместить в отверстие и замкнуть защелку.

Инструкции по эксплуатации

Фирма имеет очень широкий ассортимент электротехнических устройств, среди которых особым спросом пользуются именно клеммы. Среди них следует отметить следующие серии:

• 221 (универсальные миниатюрные клеммники WAGO, применяемые в распределительных коробках),
• 224 (применяют при монтаже электроосветительных приборов);
• 243 (также применяются в распределительных коробках);
• клеммники, устанавливаемые на DIN-рейки, встречающиеся с встроенными предохранителями, размыкателями, светодиодами;
• специальные соединители, применяемые в печатных платах;
• распределительные клеммы, в которых одновременно установлен винтовой и пружинный зажим.

Однако к самым востребованным относятся клеммы серий 221, 222 и 773, поэтому если среди специалистов-электриков упоминаются соединители WAGO, то речь, скорее всего, ведется именно об этих трех сериях. В народе их называют просто вагами. Отметим, что клеммы WAGO могут быть даже 8-проводными. Рассмотрим конструктивные особенности и варианты использования клемм разных серий по отдельности.

222 серия. Данные клеммники относятся к типу строительно-монтажных. Пользоваться ими рационально для создания многократного подключения и одножильных, и многожильных проводов. Чтобы устройство могло работать правильно, для фиксации проводников в нем установлен небольшой рычаг, как показано на фото ниже:

Использование данного рычага позволяет запросто разъединять контакт при необходимости, к примеру, в случае переналадки схемы, либо при тестировании цепи. В клеммнике имеются отдельные разъемы, куда вставляются проводники. Перед тем, как вставить провод и осуществить защелкивание, сначала зачищают его изоляцию. Зажим используют плоско-пружинного типа. О том, как пользоваться клеммами WAGO 222 серии, вы можете узнать из видео:

773 серия. Пользоваться этими соединителями необходимо в случаях создания однократного соединения

При этом нужно обратить внимание, что провода могут быть только одножильными. Если же есть необходимость соединения многожильных проводников, то для этого сначала их опрессовывают наконечниками

Клеммники 773 при производстве могут заполнять токопроводящей пастой, но имеются и изделия без нее. Использование данной пасты предотвращает окисление проводов из алюминия, что является значительным преимуществом. Клеммы wago, наполненные пастой, выпускают черного, либо темно-серого цвета, поэтому выявить их достаточно просто. Как и в многоразовом варианте исполнения, жила здесь вставляется до предела, но поскольку в этих вагах не используют специальный рычаг, то провода фиксируются внутренним зажимом.

На видео ниже наглядно демонстрируется, как работать клеммами ВАГО 773 серии:

221 серия. Все больше набирают популярность клеммы ваго 221, они удобны тем, что конструкция позволяет визуально проверить контакт без лишних трудностей, т.к. зажимы имеют прозрачный корпус.

О том, как пользоваться WAGO 221, рассказывается на видео-уроке ниже:

Помимо этого рекомендуем просмотреть еще несколько инструкций, в которых подробно рассматриваются правила эксплуатации клеммников ваго других серий:

При практическом применении вагов любой обыватель на собственном опыте сможет убедиться, как просто их использовать и насколько это удобнее, в сравнении с ушедшими на второй план винтовыми соединениями и скрутками, которые не способны в современных условиях отвечать требованиям качества и надежности. Надеемся, благодаря нашей инструкции вам стало понятно, как пользоваться клеммами WAGO 221, 222, 773 и других серий!

Рекомендуем также прочитать:

• Соединение провод колпачками СИЗ
• Как пользоваться мультиметром
• Какую изоленту лучше использовать для электропроводки

Для чего нужны клеммники Ваго

В отличие от аналогичных изделий других производителей, зажимы Wago имеют широкую сферу применения, поскольку могут использоваться при прокладке электропроводки как в быту, так и на производстве. Удачное конструктивное решение делает их безопасными при эксплуатации даже в условиях высокого напряжения и сильного электрического тока. Корпус клеммных колодок Wago изготавливается из особого модифицированного полимера, неподверженного воздействию влаги и устойчивого к перепадам температур. При этом клеммы Wago подходят для проводов всевозможных модификаций.

С помощью соединительных клемм Wago можно состыковывать медные и алюминиевые кабели разных сечений и типа (одножильные, многожильные), обеспечивая при этом высокую надежность монтажа. Их используют при прокладке наружной и скрытой проводки, внутри распределительных коробов, в местах, где из-за технологических сложности невозможно выполнить пайку. Для соединения проводов с помощью клеммников Wago достаточно установить провод в отверстие до упора и защелкнуть.

Watch this video on YouTube

Монтаж клеммников

Чтобы выполнить монтаж, следует соблюдать несколько рекомендаций. Они несложные и, пользуясь ими, разобраться в любых алгоритмах подключения проводов будет легко:

У кабелей стоит сохранять запас для ещё одного применения.
Распределительные коробки должны быть открыты для проверки.
Клеммы монтируются в монтажные коробки.
Клеммник приобретается с запасом с точки зрения пропускаемого тока.
Нагрузка линий в клеммнике в сумме не должна превысить номинальный ток.
Когда клеммы уже смонтированы, проверяющих их напряжение прибор следует подключать к нужным гнёздам.
Окисление алюминия нужно предотвратить, используя пасту.
Когда провода зачищаются, удобнее сверяться с метками на клеммнике.
Важно учитывать допустимые параметры устройства.

Этого не скажешь о многоразовых моделях. Здесь кабели так же зачищаются, потом вставляются в гнёзда и зажимаются посредством опускания оранжевого флажка. Подняв его, кабель можно будет вытащить обратно.

СИЗ

Самоизолирующий зажим представляет собой обычный пластиковый колпачок с пружиной внутри. Достаточно поместить туда два провода и скрутить их колпачком. Можно назвать его одним из видов скрутки, но с уже имеющейся изоляцией.

Плюсы СИЗ:

• Дешевое соединение. Колпачки стоят дешевле остальных соединителей, поэтому при большом количестве скруток позволяют неплохо сэкономить. В среднем упаковку колпачков на 50 шт можно приобрести за 90 — 100 рублей.
• Простая установка. Для их установки не требуется особых навыков и большого количества времени — устанавливаются буквально за 1 минуту.
• Негорючий материал. Материал колпачка не горит, поэтому исключается вероятность самовозгорания соединителя.
• Большое количество расцветок. Это позволяет разными цветами разделить фазы и заземляющий проводник.

Минусы СИЗ:

• Невысокие изоляционные свойства. В сравнении с клеммными соединителями у СИЗ изоляционные свойства хуже.
• Нельзя соединять провода разных металлов. Во избежание образования гальванической пары не рекомендуется соединять алюминиевые и медные жилы.

Итак, СИЗ подойдет для соединения проводов в распредкоробках для небольших токовых нагрузок, например, для организации освещения. Для больших  нагрузок или для соединения алюминиевых и медных проводов лучше остановить выбор на клеммных соединителях.

Порядок выполнения работ по обработке гипсокартонной поверхности

Признаки оригинального зажима Wago

Как ни надо использовать клеммники wago

Еще был случай, когда мне позвонили с недопроизводства, что за городом. Небольшой цех – лесопилка на 5 с половиной узбеков. У них постоянно отключалось электричество, хотя всех нагрузок не превышало и 5-6 киловатт. А питающий провод имел запас в 2-3 раза. Щит питания этого цеха имел вводной автомат на 32 ампера (свежо установленный), но и его выключало каждый полчаса-час. Внешний осмотр ничего не выявил. А когда я уже залез непосредственно в контакты – офигел. Вводной провод алюминий 10 квадратов, туда же медь 10 квадратов и там же медная 3-х фазная перемычка и все это в один контакт автоматического выключателя, разумеется пластик оплавился и дал окисление на все происходящие. А со стороны смотрите ка, ведь все прекрасно – новый автомат, провода уложены, никаких следов гари.

Этот щит удалось победить латунной 3-х фазной закрытой шиной. Как ни как, соединение под болты даже вкупе с алюминия и меди – давало гораздо лучший эффект чем клеммники wago. Люди довольны, цех работает безостановочно, звонили и благодарили, просили перебрать еще один щит.

Изолированная латунная шина на 3 фазы для DIN рейки

Виды клемм

Что лучше использовать, скрутку или Ваго

В электрической цепи разрыв наиболее вероятен в месте соединения кабелей. Причиной разрыва является возникновение переходного сопротивления, которое чаще всего начинает выходить за пределы нормы при плохом контакте между проводниками. В результате может произойти перегрев, оплавление изоляции и короткое замыкание.

В ближайшем прошлом скрутки пользовались большой популярностью. Иногда их концы паяли или скрепляли сваркой, что существенно продлевало срок службы. Сейчас технология скручивания проводов без запайки или сварки концов запрещена нормами ПУЭ. Ваги используют для соединения проводов сравнительно недавно, они разрешены законом и считаются более надежными и простыми в использовании, чем скрутки.

Преимущества Ваго перед скруткой

• Проще монтировать, не требуют наличия опыта и специальных знаний.
• Универсальные зажимы, содержащие технический вазелин, позволяют соединять алюминиевые провода с медными.
• Удобнее в плане переделывания соединения и перебирания проводов, так как на одно соединение расходуется 10–12 мм кабеля, в отличие от скрутки, которая требует 10 см за один раз. Делая скрутку вторично, можно попасть в ситуацию, когда потребуется перекладывать весь кабель, так как запас расходуется значительно быстрее.
• Не требует дополнительной изоляции от влаги и воздуха.
• Плотность контакта не ухудшается со временем.

Преимущества скрутки перед зажимом Wago

• Новая скрутка имеет лучшие показатели сопротивления, чем Wago.
• Выдерживает серьезные нагрузки.
• Можно делать без покупки дополнительных предметов, инструментов и приспособлений. Требуется лишь наличие изоляции и пассатижей.

На первый взгляд может показаться, что скрутка лучше, чем Wago, так как показатели сопротивления у нее ниже, делается она быстро и без привлечения дополнительных инструментов. Многие сторонники скрутки апеллируют этими фактами, а также демонстрируют наглядные опыты, когда испытывают два соединения под запредельной нагрузкой и Ваго оплавляется быстрее, чем изоляция скрутки.

В реальности такие опыты демонстрируют лишь устойчивость соединений к нагрузкам. Никто не ставит опыты на скрутках 10-ти летней давности. Известно, что за счет периодического нагрева и охлаждения кабели скрутки то расширяются, то сжимаются, поэтому постепенно контакт ухудшается. И чем старше скрутка, тем хуже контакт и все остальные показатели. Также скрутка требует сноровки и опыта от электрика. Если ее делает не профессионал, то результаты могут быть весьма плачевными.

Происхождение

Первое упоминание о шлифовальной шкурке относится к 13-му веку, когда в Китае она изготовлялась из размолотых раковин, семян и песка, нанесённых на пергамент с помощью натурального клея.

У некоторых народов в качестве шлифовальной шкурки использовались высушенные шкурки различных рыб, вплоть до кожи акулы.

Современную шлифовальную шкурку изобрёл англичанин Джон Оукей, основатель компании «Джон Оукей и сыновья», производителя наждачной бумаги и других шлифовальных материалов.

Будучи подмастерьем в мастерской по изготовлению музыкальных инструментов, он начал изготавливать свою первую продукцию, приклеивая песок и размолотое стекло на бумагу.

Усовершенствовав технологию для массового производства, он в 1833 г. основал бизнес в Валворте (Лондон), а затем перенес его на Вестминстер Бридж Роуд, где на месте бывшего приюта построил фабрику, здание которой в те годы называлось Веллингтон Миллс (Wellington Mills). До настоящего времени не сохранилось.

Оукей последовательно разработал бумагу для сухого и влажного шлифования и целый ряд шлифовальных материалов, включая средства для полирования обуви, средства для чистки посуды, полироль для мебели, и средство для полирования ножей (запатентованное Wellington Knife Polish).

Как подключать

Для соединения жил внутри чехла используются обычные зажимы ваго серии 221-412,413,415.

Стыкуете через них провода, помещаете зажим в гелевый раствор.

После чего защелкиваете две половинки муфты так, чтобы гель выступил наружу и плотно покрыл клеммы.

Технические характеристики муфты:

размер корпуса №1-№3 (wago до 4мм2), размер корпуса №4-№6 (wago до 6мм2)

#gallery-2 {
margin: auto;
}
#gallery-2 .gallery-item {
float: left;
margin-top: 10px;
text-align: center;
width: 100%;
}
#gallery-2 img {
border: 2px solid #cfcfcf;
}
#gallery-2 .gallery-caption {
margin-left: 0;
}
/* see gallery_shortcode() in wp-includes/media.php */

номинальный ток – до 32А

рабочая температура – 85С (допустим нагрев до 105С!)

Для предотвращения самопроизвольного раскрытия по бокам имеются “замки”.

Всего три действия:

123

И надежное соединение со степенью влагозащиты контактов IPX8 готово.

При этом Easy Protect обеспечивает не только влаго, но и механическую защиту.
